Выбор и установка бойлера косвенного нагрева

Схема обвязки бойлера косвенного нагрева + правила его установки и подключения

Для обеспечения дома необходимым количеством горячей воды применяют дополнительное устройство – бойлер косвенного нагрева (БКН). Его использование можно считать одним из самых рациональных и экономически оправданных.

Постараемся выяснить, какая схема обвязки бойлера косвенного нагрева наиболее эффективна и как подключить оборудование, чтобы избежать распространенных ошибок.

Выбор бойлера косвенного нагрева

Перед покупкой и подключением буферного бака-аккумулятора (как еще называют БКН) следует разобраться в конструкционных особенностях наиболее популярных видов. Дело в том, что существует много типов оборудования, в том числе и комбинированные модели, которые работают от систем отопления и альтернативных источников энергии одновременно.

Мы рассмотрим традиционные бойлеры со змеевиком, использующие в качестве нагревателя горячую воду.

Особенности конструкции и принцип работы

Что значит косвенный нагрев? Устройства с прямым нагревом функционируют посредством подключения к электричеству или газовой горелке, у БКН другой источник тепла. Вода нагревается за счет подключения к ГВС, то есть получается, что источником является теплоноситель – горячая вода (или ее заменитель).

Если рассмотреть новые модели известных марок, то можно заметить, что газовые котлы и бойлеры КН часто имеют одинаковый дизайн. Их монтируют рядом или один под другим – так можно сэкономить на площади размещения.

Основной элемент, выполняющий функцию нагрева, – стальной или латунный теплообменник (змеевик) с большой площадью поверхности, который располагается внутри металлического, покрытого защитным слоем эмали бака. Чтобы охлаждение воды не происходило слишком быстро, с внешней стороны корпус окружен слоем теплоизоляции, а некоторые модели – и кожухом.

Важной деталью, которой сейчас оборудуют большую часть нагревательных приборов, является магниевый анод. Стержень, закрепленный в верхней части устройства, защищает металлические детали от образования коррозии, в результате водонагреватель служит намного дольше.

Барьерами от действия высокого давления являются предохранительный клапан и встроенный термостат. Если бак не оборудован группой безопасности, ее устанавливают отдельно, при обустройстве обвязки.

Часто вода, циркулирующая в системе обогрева, не превышает 65-70 °С. Многие сомневаются в ее эффективности, когда она выступает в качестве источника тепла для нагрева в БКН. На самом деле указанной температуры достаточно, потому что скорость и величина передачи тепла во многом зависит от площади (довольно большой) соприкосновения змеевика с водой.

Как происходит процесс нагревания? Холодная вода, предназначенная для нагрева, поступает через отдельное отверстие и заполняет всю емкость. Из котла в теплообменник также поступает вода, но уже нагретая. Горячие стенки змеевика передают тепло холодной воде, которая на выходе уже имеет температуру, пригодную для принятия душа или мытья посуды.

Преимущества оборудования с управлением

Возможность управления – характеристика, которая влияет на сборку всей системы нагрева воды. Существуют два типа БКН: простые (более дешевые) и со встроенной функцией управления.

Отличительной особенностью управляемых моделей является дополнительное оснащение датчиком температуры и возможностью подачи/остановки подачи воды в теплообменник. Такое оборудование работает в автоматическом режиме.

Для пуска необходимо подключить:

  • вход/выход для горячей воды из ГВС;
  • подачу холодной воды в бак;
  • коллектор для распределения нагретой жидкости на выходе.

После этого можно запускать бойлер – вода начнет нагреваться.

Процесс подключения и обвязки бойлера косвенного нагрева происходит одним из способов (описание – ниже).

Как управление может влиять на температуру воды? Практически никак. Максимальное значение, которого может достигать температура на выходе, не превышает параметров теплоносителя в системе ГВС. Скорее всего, она будет ниже на 1-2 °С.

Если необходим более интенсивный нагрев (это может произойти, если котел обычно функционирует в низкотемпературном режиме), то лучше выбрать модель со встроенным ТЭНом.

Такое оборудование целесообразно покупать вместе с котлами, работающими на твердом топливе (вода остается горячей даже после остывания котла).

Разновидности устройств с дополнительными функциями

Баки с простой конструкцией – это лишь часть ассортимента, представленного на рынке водонагревательного оборудования. Существует множество моделей бойлеров, функции которых очень полезны для интеграции в систему ГВС.

Например, одно из назначений более дорогих моделей – аккумуляция тепла. Если возможны перебои с электроэнергией или суточные потребительские тарифы слишком высоки, режим аккумуляции будет очень полезен. Конструкционные особенности таких моделей – усиленная теплоизоляция и увеличенный объем резервуара (300 л и более).

Еще один вариант, реализующий наиболее быструю подачу горячей воды к точкам водоразбора, – бойлер с рециркуляцией. В отличие от обычной конструкции, данная оснащена тремя патрубками сообщения с системой горячего водоснабжения. По двум подается горячая вода, по одному – холодная. Подача воды осуществляется с помощью насоса.

При использовании модели с рециркуляцией можно обустроить дополнительный полезный контур, например, для монтажа полотенцесушителя.

Вода в таком баке нагревается быстрее, чем в агрегатах с теплообменником, но и стоимость его выше.

Размер бака и его значение

Цилиндрические и кубические баки отличаются своими размерами. Их объем указывается в литрах: существуют небольшие модели на 80-100 л, но есть и громоздкие, вмещающие до 1400-1500 л. Размер подбирают, исходя из потребности семьи в горячей воде.

Габариты важны при монтаже. Для настенной установки подходят только легкие модели – до 200 л, все остальные имеют напольное исполнение. И горизонтальные, и вертикальные настенные устройства в комплекте имеют специальные крепления, напольные оснащены ножками или небольшой подставкой.

Прямоугольные агрегаты занимают чуть меньше места, чем цилиндрические, за счет плотного примыкания к трубам.

Нюансы устройства обвязки

Проще делать разводку и обвязку, если бойлер КН устанавливают вместе с котлом, насосами другим оборудованием, участвующим в сборке системы ГВС. Врезать дополнительное устройство уже в существующую сеть гораздо труднее.

В любом случае, для нормальной работы приборов придется выполнить ряд правил:

  • правильно выбрать место установки – как можно ближе к котлу;
  • обеспечить ровную поверхность для монтажа бойлера;
  • для защиты от теплового расширения установить мембранный гидроаккумулятор (на выходе нагретой воды), объем которого не менее 1/10 от объема БКН;
  • оснастить каждый контур шаровым краном – для удобного и безопасного обслуживания приборов (например, трехходового клапана, насоса или самого бойлера);
  • для защиты от противотока на трубах подачи воды установить обратные клапаны;
  • улучшить качество воды путем врезки фильтров;
  • грамотно расположить насос (или несколько насосов) – ось двигателя должна находиться в горизонтальном положении.

В целях безопасности нельзя пытаться закреплять тяжелые устройства на гипсокартонных или тонких деревянных перегородках. Подходящими являются стены из бетона и кирпича. Кронштейны или другие виды держателей закрепляют скобами, анкерами, дюбелями.

При установке патрубки направляют в сторону котла (даже если маскируют в задней части или за фальшстеной). Нельзя использовать ненадежное оборудование, например, гофрированные шланги, которые не выдерживают давления и напора воды.

Для нормальной работы накопительного водонагревателя косвенного нагрева в обвязку должны быть включены следующие функциональные устройства:

Какой бойлер косвенного нагрева выбрать для частного дома

    Содержимое:
  1. Как рассчитать объём бойлера косвенного нагрева
  2. Какой БКН лучше — вертикальный или горизонтальный, настенный или напольный
  3. Какой материал бака БКН лучше
  4. Какой фирмы купить бойлер косвенного нагрева

Самостоятельный выбор бойлера косвенного нагрева процесс сложный и требующий определенных технических навыков и знаний. Условно можно разделить подбор водонагревателя не несколько важных этапов:

  • расчет объема, мощности;
  • определение типа конструкции и материала корпуса;
  • выбор по стоимости и производителю.

Первый этап выбора, а именно, расчет нагрева бойлера косвенного нагрева лучше доверить профессионалам. Разобраться без технического образования во всех нюансах при желании можно и самостоятельно.

Как рассчитать объём бойлера косвенного нагрева

Регламентирующие документы, на которых основан главный принцип вычислений: СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий» и справочник проектировщика ч. 2.

Подбор бойлера начинают с определения по расходу горячей воды. Правильно подобранный бойлер должен соответствовать следующим требованиям:

  • Достаточное количество горячей воды, подаваемой одновременно для нескольких точек водоразбора. Принято считать, что максимальные затраты достигаются при наполнении ванны.
  • Нагревать ГВС до необходимой температуры для комфортного приема душа, мытья посуды.
  • Небольшое время ожидания между открытием крана и поступлением горячей воды.

Среднестатистическая семья использует ГВС не реже 12 раз в день. Среднее потребление по количеству человек в семье и расчет объема бойлера косвенного нагрева, выполняется по следующим таблицам:

Количество членов семьи

Объём бака бойлер (л)

Мойка, душ, ванна

Примерный расход воды (л)

Расход воды при t=60°C (л)

Для дальнейших вычислений можно использовать формулу расчета объема бака:

Объем водонагревателя = Р. воды х (t° – t1): (t2 – t1)

  • Р. воды — планируемый расход ГВС;
  • t° — температура нагретой воды, поставляемой пользователю;
  • t1 – температура ХВС в трубопроводе, (при расчетах расхода подмеса холодной воды обычно принимают значение 10°);
  • t2 – температура воды, нагретой водонагревателем.

Указанная формула расчета используется для определения постоянной производительности водонагревателя. Попробуем выполнить вычисления для семьи, состоящей из 5 человек, при условии, что ГВС будет использоваться для душа и мытья посуды:

  • Расход воды — для душа, принимаемого в течение 10 мин, один человек расходует около 80 л. воды, или 400 л. на семью. Для мытья посуды, с учетом трехразового питания тратится около 45 л. Соответственно суточный расход составит 445 л.
  • Температура комфортная для мытья в среднем будет 35°С (t°). Чтобы не допустить ожогов ГВС устанавливают на нагрев не выше 65° (t2). Холодная вода на подмес равна 10°С (t1).
  • Проводят расчет по формуле: 445 х (35 – 10): (65 – 10) = 200 литров. В вычислениях закладывались максимальные значения, дающие некоторый запас мощности.

Исходя из расчетов для семьи из 5 человек будет достаточно установить БКН с максимальной вместительностью 200 л, что возможно если котел, к которому подключен водонагреватель будет иметь мощность не менее 33 кВт.

При определении объема будущего бойлера нужно учитывать мощность котла. Как показывает практика нередко именно этот критерий игнорируют при выборе водонагревателя, между тем он напрямую влияет на производительность БКН. Подбор бойлера косвенного нагрева по мощности котла проводят по таблице:

не менее 16 кВт

не менее 16 кВт

не менее 23 кВт

не менее 23 кВт

не менее 33 кВт

Существует прямая зависимость пропускной способности бойлера от мощности котла. Конечно можно подключить БКН большего объема к котлу, но выдавать необходимый литраж воды он не будет. Установив водонагреватель с чрезмерной вместимостью, потребитель столкнется с увеличением продолжительности времени нагрева, что приведет к перерасходу энергоносителя и увеличению затрат.

Выбор объема БКН начинают с теплотехнического расчета по производительности котла. Обычно приведенных значений достаточно для среднестатистического пользователя, чтобы подобрать бойлер для ГВС. В строительных компаниях дополнительно учитывают еще несколько технических параметров и выполняют:

  • Расчет площади теплообменника.
  • Учитывают теплопроводность и теплоемкость воды при расчете бойлера — эта величина необходима, чтобы выяснить пиковую и постоянную нагрузку на водонагреватель. Основные значения рассчитываются по таблице:

Удельная теплоемкость воды при температуре 0,1…100°С

  • Расчет длины змеевика — от этого параметра зависит скорость нагрева воды в проточном режиме.
  • В случае комбинированной модели водонагревателя (с встроенным ТЭНом) дополнительно учитывают потребление электроэнергии. Чтобы передать тепло 1 кг воды (при расчетах используется не литраж, а масса) и поднять ее температуру на 1°С требуется 4,187 кДж энергии или 0,001 кВт.

    Проведя несложные вычисления понимаем, что для нагрева 1 л воды от 10 до 60°С потребуется 0,05 кВт/ч. Дальнейший расчет электроэнергии на комбинированный БКН осуществляют в зависимости от того какое фактическое потребление ГВС существует. Для большой семьи, как правило, достаточно 10 кВт бойлера, с объемом 200 л.

    Самостоятельный расчёт емкости БКН требует понимания физических законов и основ математических вычислений. Чтобы облегчить себе задачу лучше воспользоваться специальными онлайн калькуляторами, расположенными на сайте или обратиться за помощью к бригаде, которая будет подключать водонагреватель.

    Какой БКН лучше — вертикальный или горизонтальный, настенный или напольный

    • Вертикальные — согласно статистике продаж, наиболее популярные бойлеры. Удобный тип конструкции экономит полезную площадь в помещении. Вертикальные БКН ограничены в типоразмерах.
    • Горизонтального монтажа — БКН выпускаемые для профессионального применения в промышленных целях. Объем горизонтального бойлера практически не ограничен. Единственный недостаток: большая занимаемая оборудованием площадь, что требует отдельного помещения исключительно под водонагреватель.
    • Настенный — экономит полезную площадь. БКН (за небольшими исключениями) ограничен объемом 80-200 л. Создает сильную нагрузку на стены. Навесной вариант не подойдет для домов из газо- или пенобетона, кирпича и каркасного типа.
    • Напольный — хороший вариант для загородного частного дома. Объем нагреваемой воды в популярных моделях варьируется от 100-300 л., чего более чем достаточно для приготовления горячей воды даже для большой семьи, свыше 5 человек.

    При выборе типа конструкции учитывают многие факторы: наличие свободного места под установку, необходимый объем литража БКН, материал из которого сделаны несущие стены здания.

    Какой материал бака БКН лучше

    Лучшие бойлеры косвенного нагрева, предлагаемые европейскими производителями, изготавливают со стеклокерамическим покрытием. Продукция из нержавеющей стали стоит намного дороже, хотя и отличается длительным сроком эксплуатации.

    Существуют бюджетные БКН с защитным слоем из эмали (такой же, как у металлических ванн). У каждого варианта есть свои преимущества и недостатки:

    • Нержавеющая сталь — приблизительная стоимость европейского БКН с таким баком будет в 2-3 раза дороже эмалированного бойлера. На рынке присутствуют бюджетные версии, изготовленные в Китае, но необходимо учитывать один важный нюанс. Существует несколько десятков марок нержавейки, причем для пищевой промышленности подходит только один сорт. Гарантии, что внутрь бака, выпущенного в странах Азиатско-Тихоокеанского региона установлен именно такой металл нет никакой.
    • Стеклокерамическая ёмкость — считаются самыми лучшими и надежными баками в соотношении стоимости и качества. Срок службы немного меньше, чем у бойлеров из нержавеющей стали. Стеклокерамическое покрытие, производное первоначальной эмали, наносится двумя способами.
      Европейские компании напыляют защитный слой исключительно сухим методом, что и обеспечивает высокое качество, равномерную толщину нанесения и длительный срок эксплуатации готового бака. Мокрый метод нанесения приводит к неравномерностям в нанесении стеклокерамической эмали, что несколько снижает срок эксплуатации водонагревателя.
    • Эмалированный бак — главный недостаток, подверженность покрытия температурному влиянию. Даже самые пластичные виды нагревателей служат при интенсивной эксплуатации не более 5 лет. Плюсом считается доступная цена. В современное эмалированное покрытие добавляют титановый порошок, существенно увеличивающий рабочий ресурс бака.

    Золотой серединой считается покупка водонагревателя с баком, покрытым стеклокерамическим защитным слоем. Покупать бюджетные эмалированные нагреватели не стоит. Затраты на них не окупаются по причине небольшого срока службы.

    Читайте также:  Саморезы для гипсокартона: как выбрать крепеж?

    Какой фирмы купить бойлер косвенного нагрева

    На рынке водонагревательного оборудования лучшей считается продукция ведущих европейских производителей. Присутствует достаточно неплохая техника, выпущенная в России, практически не уступающая по характеристикам от зарубежных аналогов. От покупки китайских бойлеров лучше воздержаться.

    Рейтинг производителей БКН по качеству возглавляют чешские, немецкие и французские водонагреватели:


    На сегодняшний день лучше покупать бойлер, предлагаемый компанией Drazice. Продукция имеет неплохие отзывы и достаточно приемлемую цену. Для любителей премиум класса подойдут БКН английской Baxi, немецких Buderus или Viessmann. Если необходима хорошая бюджетная модель можно приобрести отечественные Эван.

    Бойлер косвенного нагрева

    Бойлер косвенного нагрева стремиться максимальным образом использовать тепло вашего котла. Рачительный хозяин давно подметил, что теплогенерирующий котел вполне может поделиться своим драгоценным теплом с другим оборудованием. Зимой так печально наблюдать, как горячие потоки буквально улетают в трубу.

    Косвенным образом использование возможностей отопительной системы, становится сегодня все более популярным, среди обитателей загородных домов и коттеджей частного сектора. Непрямой нагрев воды для системы ГВС, является наиболее энергетически эффективным, экономичным и грамотным способом для подогрева воды из всех доступных методов.

    Бойлер косвенного нагрева, в противоположность прямому, нагревающему воду посредством газа либо электричества, обеспечивает жилье горячей водой из минимального расчета стоимости. Нагреватель такого типа представляет собой резервуар в виде прямоугольника, куба или бочки изготовленного из металлического листа с теплосберегающим изоляционным материалом и напоминает огромный термос.

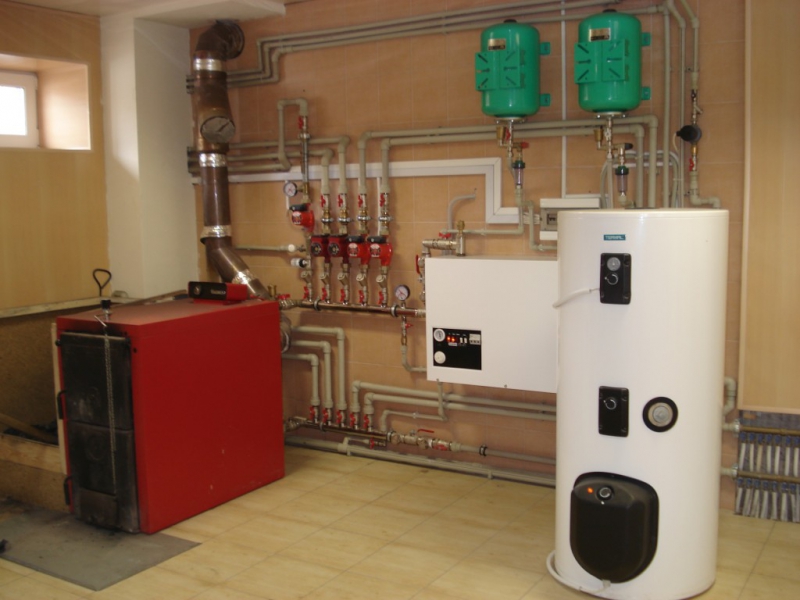

    Устанавливается бойлер косвенного нагрева обычно рядом с котлом в котельной, существуют фирменные комплекты, где установка продумана непосредственно на котловое оборудование .

    Что такое бойлер косвенного нагрева

    Для чего он нужен?, в первую очередь задается вопросом типичный обыватель. Владельцы загородных домов справедливо полагают, что гораздо легче купить двухконтурный котел. Один контур будет использован на обогрев хозяйства посредством системы отопления. Второй контур будет готовить горячую воду для ГВС, таким образом сразу закрываются два вопроса одной покупкой.

    Да, подобные рассуждения справедливы, но до определенной поры. Во первых — двухконтурный котел мгновенно переходит в режим приготовления горячей воду как вы только открываете кран. Котел совершенно перестает в это время заботится о вашей системе отопления, бросая ее на произвол судьбы. Попросту котел всю свою мощь направляет на подогрев ГВС, блокируя подогрев теплообменника отопления.

    Во вторых, как правило, двухконтурный котел не обладает в полной мере функциональностью газовой колонки, его мощности хватает с трудом на одну точку водоразбора. Получается, если семья вернулась с лыжной прогулки, и домочадцы решили принять душ, то отопительная система будет выключена как минимум на пару часов.

    К тому же, остальным членам семьи придется терпеливо ждать всех участников и не открывать кран на кухне, если не хотят услышать лестные слова в свой адрес. Таким образом, лишь на первый взгляд бойлер косвенного нагрева выглядит как лишняя трата финансов. На самом деле это необходимость для обеспечения комфортного проживания. Приемлемым компромиссом, станет вердикт купить бойлер косвенного нагрева, емкостью на 200 литров.

    Принципиальная схема бойлера косвенного нагрева

    Установленный внутрь теплообменник — сердце конструкции, изготавливается чаще всего из латуни или углеродистой стали, по нему из котла отопления циркулирует теплоноситель. Теплообменник имеет вид спирали, позволяющий довольно быстро и результативно нагревать жидкость в баке.

    Через выходное отверстие горячей и входное холодной воды, устройство соединяется с главной водоснабжающей системой. Получается, что устроен бойлер косвенного нагрева более чем просто, и даже не понятно, почему простейшее изобретение так долго не использовалось человечеством.

    Затратив всего три с половиной минуты на просмотр видеообзора вы поймете принцип работы бойлера косвенного нагрева, тем более что видео ряд легче воспринимать в пониманию:

    Косвенный нагрев имеет следующие преимущества в использовании:

    • Главное преимушество — бойлер косвенного нагрева не требует финансовых затрат на эксплуатацию. Он совершенно не обременяет электропроводку дополнительной нагрузкой в пиковый отопительный период, потому что описываемая система не потребляет электричество;
    • Вследствие замкнутого контура, вода постоянно циркулирует через котел и находится в горячем состояинии, после открытия крана, потребитель немедленно получает горячий поток не сливая холодный отстой;
    • Процесс рециркуляции не только сохраняет воду горячей, но и уберегает систему ГВС от заражения патогенными микроорганизмами – Легионеллами. Поддерживаемая высокая температура, препятствует их развитию.
    • Проточная вода исключена от взаимодействия с внутренней поверхностью трубок теплообменника, в нем не откладывается накипь и соли, что обеспечивает возможность долговременной эксплуатации системы котла;
    • Большие запасы горячей воды и увеличенная мощность современных конструкций позволяют жидкости нагревается гораздо быстрей традиционных накопителей. Объемы запасов спокойно дают возможность подключить бойлер косвенного нагрева к двум и более точкам, потребляющим горячую воду.
    • Змеевик теплоносителя и и вспомогательный ТЭН защещены от корозии специальным анодом. По сути, анод берет на себя всю нагрузку по корозии, продлевая ТЭНам срок службы.

    Есть у данного устройства и некоторые минусы заключающиеся в:

    • зависимости от подключаемых тепловых источников;
    • в летний период, при отсутствии отопления, бойлер необходимо подключать к электричеству, именно для этого он комплектуется электронагревателями.

    По существу, косвенная система нагрева воды использует тепловую энергию, генерируемую твердотопливным или газовым котлом. Сочетание теплогенерирующего устройства и бойлера косвенного нагрева — вынуждает котел выполнять двойную работу. Особенно преимущество ощущается в зимнее время — получается, что вода нагревается бесплатно, ввиду того что система отопления так или иначе работает.

    Зимой, затраты на нагрев воды, могут составлять до одной трети всех счетов за электроэнергию. Присоединение косвенной системы бойлера к газовому или пеллетному котлу, эффективно способствует экономии наших финансов.

    Преимущества и отрицательные стороны бойлера непрямого нагрева

    К положительным факторам использования такого бойлера можно отнести:

    • Косвенный водонагрев не создает дополнительную нагрузку на электропроводку, особенно в сезон отопления, так как он подключается к централизованному отоплению и никакого отношения к электричеству практически не имеет;
    • при грамотном подключении и настройке бойлер способен показывать высокий коэффициент производительности с приемлемым сопоставлением затрат;
    • нагреватель, расположенный внутри также как и теплоноситель не соприкасаются с входной водой, обеспечивая тем самым продолжительность эксплуатации и безопасность агрегата;
    • всегда есть возможность подключить бойлер косвенного нагрева к другим тепловым источникам, а также одновременно использовать несколько устройств, создавая каскад.

    От коррозии бак и аварийный ТЭН предохраняет анод из магниевого сплава. Во избежание предельно допустимого давления, в бойлере установлен терморегулятор и клапан предохранения. Корпус бака может быть в любом исполнении, под самые разные интерьеры.

    Наряду с неоспоримыми преимуществами у данной системы присутствуют и недостатки:

    • при необходимости переоборудования существующей системы нужно быть готовым к затратам;
    • цена бойлера косвенного нагрева весьма высока, первоначальные затраты на преобретение и монтаж потребует значительные финансовые средства. Так, цена всегда будет выше, чем стоимость проточных электрических или газовых водонагревателей;
    • после монтажа и первого запуска нагрев первых 100 и более литров воды будет длиться до двух часов, что может отрицательно сказаться на отоплении дома в этот период;
    • купить бойлер, это еще пол дела, емкость 100 – 200 литров имеет большие габариты, которые придется учитывать, ваша котельная должна обеспечить свободное место.

    Как выбрать бойлер косвенного нагрева

    Основным отличием бойлера от традиционного водонагревателя является емкость бака. Для правильного выбора и избежания чрезмерных затрат, при покупке бойлера, нужно знать какой объем воды в потребуется на удовлетворения спроса семейной ячейки. Усредненные показатели представлены такими расчетами: личная гигиена, в день — до 15 литров; мытье кухонной утвари — до 25 литров в день; душ — до 100 литров в день; ванная — до 200 литров.

    Принято считать, что один человек расходует порядка ста литров горячей воды, но это, конечно же, условность, реальное потребление зависит от самого человека, и его привычек. Кто-то посещает душевую по два раза в день, другой на прием ванны тратит один день в неделю. Наверняка можно сказать, что больший объем нагревателя будет иметь и большую стоимость.

    Вторым важным фактором, влияющим на стоимость бойлера оказывают материалы из которого он исполнен, в частности внутренние его части. Рекомендуется выбирать агрегат с латунным змеевиком, что дает более эффективный нагрев в сравнении со стальным. Латунь удобна также тем, что отчистить от нее накипь гораздо легче чем от стали.

    Следует учитывать и уровень защищенности от коррозии. В недорогих моделях поверхность баков покрывается эмалированным слоем либо стеклокерамикой. В более качественных приборах вместо внутреннего покрытия, в производстве бака, используется нержавеющая сталь.

    Хороший бойлер должен быть обеспечен теплоизоляционным слоем. В качестве этого материала используются либо базальтовая вата, либо газонаполненный пластмасс — пенополиуретан. Если теплоизоляция бойлера представлена поролоном, лучше обойти вниманием данную модель.

    Правильное подключение бойлера косвенного нагрева

    Первым шагом, следует грамотный выбор места расположения прибора. Нужно учитывать, в месте монтажа бойлера, быструю и легкую доступность к важным соединительным звеньям системы — это позволит осуществлять регламентные ремонтные работы оборудования и проводить техническое обслуживание.

    Модели навесного исполнения бойлера косвенного нагрева, потребуют в месте крепления крепкую кирпичную несущую стенку. Стены из гипсокартона или легкие межкомнатные перегородки не могут обеспечить требуемаю жесткость и не могут в полной мере быть задествованы в монтажных работах

    Расстояние от креплений бака до потолка должно быть 15-20 см. Крепежом выступают распорные болты анкерного типа, а их длина и поперечник выбираются исходя и материала стены и объемности бойлера.

    Примерная нагрузка на вырывание емкости до 100 литров — от 25 до 25 килограмм, при креплении на бетонную стену будет достаточно болта толщиной 10 мм в диаметре и 100 мм длинной. Для таких же параметров, но с учетом кирпично-шлакоблочной стены болт нужен диметром в 12 мм длинной 120 мм.

    После монтажа к стене нагревателя следует его подключение, для этого:

    • на него устанавливается два раздельных крана для перекрытия;
    • наматывается фум-лента и присоединяется клапан сброса на линию входа холодной воды;
    • выполняется присоединение к водоснабжающей системе гибким шлангом;
    • после всех присоединительных операций можно подать холодную вод на водогрев и одновременно откутить кран горячей воды — это позволит стравить возможный воздух.

    Подключение бойлера косвенного нагрева

    Может быть осуществлено используя как гидравлическую систему, так и электрическую. Самой эффективной считается схема, при которой подключение происходит на 2-х насосах, т. е. гидравлическая схема, где один из насосов выполняет функции обогревателя для помещения, а второй используется для непрямого обогрева непосредственно бойлера. Электроподключение выполняется через систему релейного переключения.

    При подключении бойлера косвенного нагрева через два насоса, теплонесущие потоки двигаются в разных направлениях благодаря функционированию рециркуляционных (оборотных) насосов.

    Магистраль горячего водоснабжения, идущей из теплоносителя и водонагревателя, единовременно подключена к циркуляционным насосам, а регулирование рабочего режима насосов обеспечивает датчик температуры нагревателя.

    За насосами в последовательности обязательно ставится арматура прямого действия в виде обратного клапана, для автономности и независимой работы насосов друг от друга.

    Подключение к трубам из различных материалов

    Врезка бойлера может несколько отличаться, что зависит от того из какого материала состоит водопроводная труба.

    Полипропиленовая труба

    Трубы не зашитые в стену не создадут проблем с подсоединением. Работа будет заключаться в разрезе водоснабжающей трубы в требуемом месте и впайке в отверстия тройников, от которых пойдут трубки к бойлеру. Краны соединяются обыкновенными муфтами. Если трубы замурованы, то алгоритм действий немного изменится:

    • трубы следует вскрыть;
    • происходит врезка;
    • отводятся патрубки;
    • трубы зашиваются в стену.

    Трубы из металлопластика

    Так как монтировать скрытым методом такие трубы технологий нет, врезка не будет являться проблемой. Трубы разрезаются, к ним крепятся тройники и подводятся трубы водоснабжения к нагревателю.

    Стальные трубы

    Подключение к трубам из стали — сложное дело. В этом случае рационально использовать патрубки смесителя, посредством которых будет подключаться бак. На патрубки одеваются тройники, посредством их подсоединения, подключается водогрев и смеситель к одной трубе.

    Частые ошибки при подсоединении бойлера косвенного нагрева

    Распространенной ошибкой является не подходящее место размещения бойлера. Его следует устанавливать в предельной близости к отапливающему котлу, либо выпуску центрального отопления — это поможет сэкономить на прокладке дополнительных труб и на другой сопровождающей инфраструктуре.

    Ванная комната практически идеально подойдет для этого, единственной загвоздкой остается ее небольшие габариты:

    Еще одной «популярной» ошибкой является неверное подключение впуска холодной воды. Подключение в последовательном порядке входа-выхода вещества тепловой энергии (теплоностиеля) должно обеспечивать правильную и результативную работу бойлера.

    Оптимальным и действенным вариантом для нагрева и теплоснабжения будет вход теплоносителя в водонагреватель сверху, а выход, соответственно, снизу.

    Неверное присоединение циркуляционного насоса может повлечь массу неблагоприятных последствий, а именно:

    • отличное от горизонтального расположения двигательная ось может привести к скорому истиранию подшипников;
    • важным фактором есть содержание насоса в чистом состоянии и защищенности от мусора. Нужно регулярно проверять сетчатые фильтры.

    Стоимость оборудования

    Потенциальные покупатели сталкиваясь с выбором бойлера косвенного нагрева, решают задачу по поиску приемлемой цены за оборудование с оптимальными функциями. Стоимость представленного в магазинах оборудование сильно отличается в зависимости от модели. Вот лишь некоторые факторы влияющие на ценообразование:

    • Компания-производитель. Европейские аналоги в силу влияния высокой стоимости EURO, будут стоить дороже тех же корейских. Тем не менее, уровень качества ведущих брендов Еврозоны: BOSCH, ACV, Viessmann, Buderus, Vaillant, Baxi, Protherm, Drazice, Gorenje, остается всегда на высоте, что делает продукцию востребованной на отечественном рынке.
    • Материалы присутствующие в продукции и качественный показатель исполнения бака.
    • Комплектующие высококачественные и не очень. Дорогостоящие модели комплектуются баками из латунного или нержавеющего сплава. Корпусная обшивка из такого материала также ведет к увеличению цены.
    • Конструктивное решение. Модуль «бак в баке» приводит к удорожанию, в сравнении с традиционной конструкцией бойлера косвенного нагрева.
    • Габаритные параметры аппарата. Безусловно, более вместительный бак, предлагается по увеличенной стоимости.
    • Функциональные возможности . Оснащение входом для системы рециркуляции требует дополнительных затрат производственного процесса.Как можно догадаться, продавец все включит в итоговую цену.

    На начало 2018 года, цена за конструкцию бойлера косвенного нагрева иностранного производства , с объемом от 100 литров формируется в районе 50-90 тыс. руб. Стоимость аналогичного бойлера с объемом 300 литров возрастает до 100 тыс. руб., а за аппарат вместимостью 1000 литров, придется выложить 350-450 тыс. руб.

    Читайте также:  Установка козырька над лоджией и балконом

    Заключение

    Исходя из многочисленных положительных отзывов обладателей бойлеров непрямого нагрева, можно увидеть, что система довольно популярна и востребована. При покупке той или иной модели, практически всю информацию можно найти в интернете, там же можно и проконсультироваться в интернет-магазинах специализирующихся на такой технике.

    Для частных домов такие конструкции будут незаменимым помощником в экономии средств, а про отсутствие горячей воды можно будет забыть.

    Лучшие бойлеры косвенного нагрева 2020

    Рейтинг топ-7 по версии КП

    Серия бойлеров Thermex Combi Inox (помимо данного аппарата объемом 150 литров, но также в нее входят модели с 200 и 280-литровым баком) привлекает внимание покупателей по нескольким причинам. В первую очередь, это комбинированный способ нагрева – возможность работы от косвенного теплообменника (мощность 24 кВт) и от ТЭН (максимальная электрическая мощность 6 кВт). Внутренний бак и змеевик выполнены из нержавеющей стали.

    Данная модель обладает привычной цилиндрической формой и белым корпусом. Монтируется на пол, без возможности настенного крепления. Подключение воды осуществляется сбоку.

    Максимально допустимое рабочее давление – до 7 атмосфер. Также стоит отметить, что тип управления у этого прибора механический, в отличие от многих конкурентов. От электроники он отличается простотой и надежностью.

    + Комбинированный способ нагрева
    + Настраиваемая мощность электрического нагревателя – 2, 4 и 6 кВт
    + Наличие предохранительного клапана, термостата
    + Гарантийный срок на внутренний бак – 6 лет

    – Общая гарантия всего 1 год
    – Высокая стоимость

    Надежный и неприхотливый, этот представитель чешского производителя способен решить ваши проблемы с отсутствием горячей воды, которые, к сожалению, часто возникают во многих городах. Мощность бака составляет 113 литров, чего с лихвой хватит для семьи из 2-3 человек.

    Данный водонагреватель напрямую подключается к контуру отопительного котла. А благодаря специальной системе трубок, через которые циркулирует теплоноситель, нагреть воду до температуры 80 градусов можно всего за 17 минут.

    + Быстрый нагрев
    + Относительно низкая стоимость
    + Вместительный бак

    – Работает при давлении не выше 6 атм, что заставляет следить за этим показателем при централизованном отоплении
    – Не предусмотрена установка вспомогательного ТЭНа

    Эта вместительная модель с баком на 184 литра совместима со многими видами котлов. Анод из титана позволит снизить образование коррозийных пятен и накипи внутри бака, а нижнее расположение трубчатого теплообменника обеспечит быстрый прогрев воды. Вместительный резервуар обеспечит горячей водой семью из 4-5 человек.

    Дополнительная система защиты позволит устранить последствия перегрева, а система теплоизоляции посредством полиуретановой «шубы» достаточно долгое время сохранит воду теплой.

    + Вместительный бак
    + Антибактериальное покрытие бака
    + Датчик, регулирующий температуру воды

    – Относительно высокая цена
    – Не предусмотрена установка вспомогательного ТЭНа

    Несмотря на довольно высокую стоимость, данный прибор является одним из признанных лидеров на рынке. В большей степени этот статус получен за счет качества и надежности комплектующих и сборки, которые гарантирует производитель.

    Внутренний бак объемом 150 литров изготовлен из нержавейки. Дополнительная теплоизолирующая прослойка выполнена из вспененного полиуретана, что позволяет максимально снизить теплопотери. А для обеспечения быстрого и плавного нагрева в устройстве предусмотрена технология «змеевик в змеевике».

    Также из плюсов можно отметить возможность как настенной, так и напольной установки.

    + Универсальный монтаж
    + Быстрый нагрев
    + Высокое качество

    – Относительно высокая цена

    Данный аппарат порадует своей высокой эффективностью и отличным качеством, которые гарантируются популярным словенским брендом. Помимо этого прибор выделяется и широким функционалом.

    Так, в качестве дополнительных источников нагрева в оборудовании применяется два «сухих» электронагревателя по 1000 Вт каждый. А большой анод из магния поможет справиться с коррозией.

    Стоит сказать, что система оборудована защитой от промерзания, благодаря чему бойлер можно устанавливать даже в неотапливаемом помещении. При этом нагреватель оснащен электронной системой управления, благодаря чему его довольно быстро и удобно настраивать.

    Главным же преимуществом данной модели является инновационная антибактериальная система. При отсутствии подогрева более 65 градусов на протяжении 120 минут аппарат самостоятельно разогреет воду для уменьшения в ней числа микроорганизмов.

    + Относительно низкая цена
    + Качественная теплоизоляция
    + Система антизамерзания
    + Электронное управление
    + Вместительный бак

    – Доступен только вертикальный вариант монтажа
    – Работает при давлении не выше 6 атм, что заставляет следить за этим показателем при централизованном отоплении

    За счет объема бака 80 литров, что меньше, нежели у большинства аналогов, прибор является весьма компактным. Вместимости резервуара хватит, чтобы обеспечить теплой водой небольшую семью из 2-3 человек. При этом аппарат имеет две точки водоразбора, поэтому его можно одновременно использовать для кухни и для ванной комнаты.

    Электронная система управления позволит вам с точностью настроить необходимую температуру, до которой будет идти нагрев. Всего же диапазон температур составляет от 20 до 75 градусов. Для дополнительной системы нагрева конструкция оборудования предусматривает два ТЭНа «сухого» расположения.

    Также стоит отметить, что данная модель является весьма безопасной и защищена от коррозии, перегревания и включения без воды. Кроме того, присутствует надежная система антибактериальной защиты и антипромерзания, что позволяет монтировать оборудование в неотапливаемом помещении, например, на даче.

    + Относительно низкая цена
    + Безопасность
    + Электронное управление
    + Несколько точек водоразбора
    + Компактные габариты
    + Система антизамерзания

    – Работает при давлении не выше 6 атм, что заставляет следить за этим показателем при централизованном отоплении
    – Небольшой объем бака

    Данный водонагреватель пользуется спросом у покупателей за счет доступной цены и довольно широкого функционала. Прибор оснащен несколькими точками водоразбора. Кроме того, есть возможность установки электронагревателя мощностью 2 или 3 кВт.

    Изнутри бак покрыт стеклоэмалью, которая надолго защищает сталь от коррозии. Сам теплообменник выполнен из обычной стали с применением защитной эмали. При этом теплоизоляция из пенополиуретана и полимерный лакокрасочный слой на наружной поверхности позволяет воде долгое время оставаться горячей. Из недостатков можно отметить то, что аппарат обладает ограничением нагрева до 65 градусов и небольшой площадью теплообменника – 0,81 кв.м.

    + Относительно низкая цена
    + Качественная теплоизоляция
    + Возможность установки дополнительного электронагревателя
    + Несколько точек водоразбора

    – Ограничение нагрева 65 градусов
    – Небольшая площадь теплообменника

    Выбор и установка бойлера косвенного нагрева

    Как выбрать бойлер косвенного нагрева

    Сегодня очень многие задумываются об установке накопительного водонагревателя или бойлера косвенного нагрева. Решить вопрос устройства системы горячего водоснабжения в благоустроенных дачах и частных домах с котельными можно посредством установки именно бойлера косвенного нагрева, а не электрического накопительного или проточного водонагревателя.

    При монтаже настенного бойлера крепить нужно на анкерные болты и только на капитальную стену, поскольку наполненный водой нагреватель весит очень много.

    Бойлер косвенного нагрева, в отличие от водонагревателя, использует тепловую энергию горячей воды в системе отопления дома для нагрева воды для бытовых нужд, а не дорогостоящую электроэнергию, а значит, он более экономичен в использовании.

    Принцип его работы заключается в его конструкции. В бак с нагреваемой водой встроен змеевик, по которому течет горячая вода системы отопления. Через свои стенки змеевик отдает часть тепла холодной воде в баке, нагревая ее, поэтому бойлер косвенного нагрева имеет такое название. Температура воды в нем повышается не напрямую нагревательным элементом, а уже нагретой котлом или центральной системой отопления водой. Холодная вода для нагрева поступает через входной патрубок в нижнюю часть бака. В процессе теплообмена с горячей водой, бегущей по змеевику, она нагревается и вследствие конвекции поднимается вверх. С самой верхней точки бака бойлера нагретая вода забирается для использования через выходной патрубок.

    Скорость нагрева воды в таком устройстве не уступает скорости нагрева воды ТЭНом, а теплопотери сводятся при хорошей теплоизоляции бака к 1-2 градусам по Цельсию в сутки.

    Обмен теплом между баком и теплоносителем может осуществляться не только при помощи змеевика. Его может заменить система бак в баке, где емкость с нагреваемой водой помещается в емкость большего объема, наполненную теплоносителем.

    Что надо учитывать при выборе бойлера

    Схема подключения водонагревателя на солнечной энергии.

    Для того чтобы выбрать бойлер, самым главным вопросом является правильный расчет его объема. Он напрямую зависит от целей использования воды, количества потребителей воды и количества пользующихся ею людей, а также количества одновременно использующих ее приборов или людей.

    1. Цели использования могут быть различны, и каждая расходует в среднем определенное количество воды. Для мытья посуды и принятия ванн расход горячей воды различен. Если бойлер нужен только для того, чтобы мыть посуду и умываться, то объем такого агрегата будет совсем небольшой — порядка 30 л, а чтобы еще и принять душ, придется приобретать накопитель объемом не менее 100 л.
    2. Потребители горячей воды — это не люди, пользующиеся ею, а бытовые сантехнические приборы, такие как раковина на кухне, душевая кабинка, ванна и т.п. У каждого из потребителей существует средний показатель потребляемых объемов.
    3. Количество использующих горячую воду людей — очень важный фактор при выборе бойлера подходящего объема. Если душ потребляет порядка 90 л воды, то для того, чтобы 3 человека по очереди приняли душ, требуется бойлер не менее 270 л объемом.

    Схема системы отопления с прямым контуром.

    Для расчета требуемого объема бойлера необходимо узнать максимальное количество горячей воды, потребляемой за раз или за короткий промежуток времени. Для снятия показаний следует руководствоваться утренним временем, когда дети собираются в школу, а взрослые спешат на работу. Каждому нужно умыться, принять душ, вымыть руки, и, возможно, помыть посуду. То есть расход воды обычно в утренние часы наиболее высок. Если по какой-либо причине замеры произвести невозможно, то стоит воспользоваться таблицей ниже, в которой приведены показатели расхода горячей воды различными приборами.

    Наименование потребителя водыРасход количества водыСредняя температура потребляемой водыРасход объемов воды температуры 60°С
    Кухонная раковина10-20 л50°С8-16 л
    Ванна150-180 л40°С90-108 л
    Душ30-50 л37°С16-27 л
    Раковина10-15 л37°С5-8 л
    Мытье для рук2-5 л37°С1-3 л

    После расчетов или замеров следует прибавить некоторый запасной объем к полученному, достаточно 10-20 %. В итоге получается необходимый объем бойлера.

    При покупке бойлера косвенного нагрева важно правильно выбрать материал, из которого выполнен бак. Лучшим вариантом будет бак из нержавеющей стали. По эксплуатационным характеристикам следом за баком из нержавейки идет эмалированный бак. Они обладают низкой реакционной способностью и высокой долговечностью.

    Схема устройства нагревательного бака в баке.

    По форме бойлеры бывают различны: цилиндрические, прямоугольные и кубические. Это не влияет существенным образом на их функциональность, так как, в отличие от накопительного водонагревателя, бойлеры косвенного нагрева не имеют локального нагревательного элемента. Змеевик внутри них занимает обширное место, задействуя в теплообменных процессах относительно большие объемы воды, тогда как горизонтально ориентированный накопительный водонагреватель имеет ТЭН сбоку, он медленней нагревает воду по сравнению с вертикально вытянутым нагревателем, имеющим ТЭН, расположенный внизу бака. В бойлерах косвенного нагрева такая проблема отсутствует, так что форма бойлера косвенного нагрева должна отвечать по большей части вкусовым или чисто техническим требованиям, причем удобство размещения тоже играет немаловажную роль.

    По способу размещения бойлеры косвенного нагрева бывают настенные и напольные. Обычно настенные бойлеры выпускают объемом до 200 л, так как при более высоком объеме крепления могут не выдержать его большой вес, создав травмоопасную ситуацию, и привести к аварии. Напольные бойлеры могут изготавливаться и с большим объемом. Наиболее удачный вариант — размещение бойлера под котлом, так как такой способ организации сократит длину водопровода горячей воды между котлом и бойлером, повысив эффективность работы нагревательного оборудования.

    Схема устройства плавких предохранителей в бойлере.

    Большим плюсом будет наличие в бойлере косвенного нагрева ТЭНа — электрического нагревательного элемента, превращающего ваш косвенный нагреватель в обычный накопительный водонагреватель. Это очень полезная функция, с помощью которой можно нагреть воду для бытовых нужд даже при неработающем котле. Так как летом отопительная система выключается, поскольку надобность в ней отпадает, то и бойлер косвенного нагрева не разогревает воду. Наличие ТЭНа даст возможность пользоваться горячей водой и в такие периоды.

    Бойлеры косвенного нагрева могут быть оборудованы не только одним змеевиком-теплообменником, но и двумя. Один из них традиционно питается водой из системы отопления, а другой может забирать тепло из альтернативного источника теплоэнергии, например, из теплового насоса или солнечного коллектора. Это повысит производительность нагревательного оборудования и сократит расходы на топливо для котла.

    Схема обвязки бойлера косвенного нагрева с использованием гидравлической стрелки.

    Очень важным пунктом при выборе бойлера косвенного нагрева является наличие в нем теплового реле, которое может регулировать трехходовый клапан, подключенный на входе теплоносителя в бойлер для регулировки теплового потока на бойлер и систему отопления. Тепловое реле способно значительно сократить расходы тепловой мощности на бойлер, поскольку последний может потреблять до 40% мощности котла, а оставшейся энергии может быть недостаточно для эффективной работы отопительной системы.

    Очень полезным дополнением в устройстве бойлера косвенного нагрева является еще один патрубок, ведущий в середину бака с нагревающейся водой. Он нужен для рециркуляции горячей воды. Система рециркуляции работает таким образом, что нагретая вода постоянно циркулирует через дополнительное кольцо перед, например, краном кухонной мойки. Реализуется рециркуляция с помощью насоса и кольца, в которое обычно встраивают полотенцесушитель. Такой ход позволяет получить горячую воду практически сразу после открытия крана, а не ждать, когда горячая вода из нагревателя протолкнет остывшую в трубах.

    При покупке бойлера следует обратить внимание на его теплоизоляцию. Поролоновая изоляция — самый неудачный, хотя и дешевый вариант. Прослужит она совсем недолго. Наилучшими эксплуатационными характеристиками обладает пенополиуретановая изоляция.

    Установка бойлера косвенного нагрева

    При установке бойлера косвенного нагрева необходимо соблюдать некоторые правила, повышающие КПД, срок службы устройства и предотвращающие опасные ситуации.

    Правила подключения бойлера косвенного нагрева

    Схема устройства Одноконтурного бойлера косвенного нагрева.

    Внутри бака с нагреваемой водой располагается змеевик. У него есть два патрубка подключения труб с теплоносителем. На этапе подключения теплоносителя важно трубу, подающую воду, подключать к верхнему патрубку, а выходную трубу — к нижнему. Такой порядок нужно соблюдать в связи с тем, что подключение труб теплоностеля таким образом обеспечит более высокий уровень эффективности работы бойлера. Это проверено экспериментально, рекомендуется подключать трубы с горячей водой именно так.

    Читайте также:  Как очистить унитаз от мочевого камня?

    Так как бойлер косвенного нагрева потребляет мощность котла, питающего систему отопления дома, запас мощности котла должен быть не менее 30%. Иначе подключение к системе отопления дополнительного устройства в виде косвенного бойлера может стать причиной неэффективной работы системы отопления. Этот фактор частично сглаживается установкой на входе теплоносителя в бойлер трехходового клапана, управляемого встроенным в бойлер тепловым реле. Устройство трехходового клапана позволяет направлять в бойлер горячую воду от котла только в том случае, когда реле дает сигнал о том, что вода в бойлере остыла до критической отметки и ей требуется подогрев. Это может значительно сэкономить полезную мощность котла.

    Подключение бойлера косвенного нагрева должно происходить через водный фильтр, очищающий поступающую в него для нагрева воду от примесей. Это позволит нагревателю прослужить без ремонта и профилактики дольше.

    Принцип работы бойлера косвенного нагрева.

    Также на вход в бойлер для холодной воды, которая будет впоследствии нагреваться, нужно установить обратный клапан, не дающий нагретой воде проникнуть обратно в трубу с холодной водой. Это приведет к потере нагретой воды, и может возникнуть ситуация, когда при открытии крана для холодной воды из нее польется горячая из бойлера.

    Для безопасности работы бойлера косвенного нагрева на кольцо рециркуляции или на выходную трубу монтируется воздухоотводчик, который выводит воздух из системы горячего водоснабжения.

    На входе холодной воды в бак между бойлером и обратным клапаном необходимо установить предохранительный (взрывной) клапан, сливающий излишки воды при превышении допустимого давления в системе горячего водоснабжения, которое может образоваться в результате нагрева воды.

    Также имеет смысл установить на выходе из бойлера нагретой воды расширительный бак, компенсирующий перепады давления воды в системе горячего водоснабжения.

    Список инструментов и материалов

    От правильного выбора источника тепла зависит функциональность работы бойлера косвенного нагрева.

    • бойлер;
    • трубы;
    • 5 шаровых кранов:
    • взрывной фильтр;
    • 2 обратных фильтра;
    • воздухоотводчик;
    • насос;
    • расширительный бак;
    • трехходовый клапан;
    • анкерные болты;
    • перфоратор или ударная дрель;
    • уровень;
    • карандаш;
    • ключ для скрепления труб;
    • ФУМ-лента или другой герметик.

    Инструкция по монтажу

    Схема обвязки бойлера косвенного нагрева с двумя насосами.

    Первым этапом при монтаже бойлера является выбор места под прибор. Эта задача облегчается покупкой напольного бойлера с возможностью установки на него котла. Доступ к нагревателю должен быть открыт для обслуживания и замены магниевого анода.

    При установке настенного бойлера крепить его следует на анкерные болты и только на капитальную стену, поскольку наполненный водой нагреватель весит очень много. Для его установки выберите место на стене и отметьте места верхних креплений так, чтобы они находились на одной горизонтальной линии. Для этого нужно воспользоваться карандашом и уровнем. Ударной дрелью или перфоратором просверлите отверстия и вкрутите анкерные болты. После этого производят пробную установку бойлера. Если все в порядке, его снимают и вкручивают третий (и если предусмотрено, то и четвертый) анкер. После чего окончательно устанавливают бойлер. Напольный бойлер просто ставится в выбранном месте на пол.

    Схема подключения бойлера косвенного нагрева.

    Далее необходимо подключить трубы от системы отопления через трехходовый клапан, управляемый температурным реле бойлера. Перед клапаном устанавливается шаровой кран. Это нужно, чтобы отключать бойлер от коммуникаций, когда это необходимо, например, для профилактического ремонта.

    После этого подключается подающая холодную воду труба через обратный, а затем и предохранительный взрывной клапан. После клапанов, как и в предыдущем пункте, ставят шаровой кран.

    К выходному патрубку для воды из системы отопления через шаровой кран монтируется обратка, то есть труба, ведущая обратно в котел.

    Выходной патрубок для разогретой воды подключается к трубе горячего водоснабжения для бытовых нужд. В месте соединения монтируют сначала шаровой кран и расширительный бак, а затем (при отсутствии рециркулирующего кольца) — воздухоотводчик.

    Если в системе предусмотрена рециркуляция горячей воды, то перед входом рециркулируемой воды обратно в котел на трубу монтируется в порядке от котла: шаровой кран, обратный фильтр, воздухоотводчик, насос, осуществляющий движение воды по кольцу.

    Все соединения труб и сантехнических приборов обрабатываются ФУМ-лентой или другим герметиком.

    После монтажа бойлера открывают шаровые краны и делают пробный пуск системы на выявление протечек в коммуникациях.

    Подключение коммуникаций к котлу должно происходить только через металлические трубы.

    В бойлере косвенного нагрева должен стоять предохранительный элемент — магниевый анод, компенсирующий химические процессы, возникающие при контакте горячей воды и материала бака. Замена анода должна производиться дважды в год. Когда бойлер не используется, циркуляцию через него воды из системы отопления отключают, а воду из бака необходимо слить. Это повысит срок эксплуатации прибора.

    Как выбрать бойлер косвенного нагрева (2019)

    Бойлеры косвенного нагрева, как и прочие водонагреватели, предназначены для организации систем горячего водоснабжения. Однако долгое время они не пользовались особой популярностью, сильно уступая электрическим бойлерам и газовым колонкам.

    Бойлеры косвенного нагрева дороже электрических и газовых аналогов, да и установка их связана с некоторыми сложностями. Однако рост цен на энергоносители, затянувшийся кризис и возрастающая техническая грамотность владельцев загородного жилья потихоньку увеличивают спрос к этому виду водонагревателей, ведь у них есть множество плюсов:

    – Экономичность. По сравнению с электрическими бойлерами, греющийся от газового котла «косвенник» дает (в зависимости от местных тарифов на газ и электричество) экономию в 3-10 раз. Если же сравнивать с отдельным газовым бойлером или газовой колонкой, то бойлер косвенного нагрева выгоднее тем, что не требует изменения газового проекта и отдельного дымохода.

    – Долговечность. У бойлеров косвенного нагрева отсутствует высокотемпературный нагревательный элемент, прогар которого является самой распространенной причиной поломки водонагревателя. Теплообменник бойлера косвенного нагрева обрастает накипью намного медленнее и это не представляет для него особой опасности.

    – Использование бойлера косвенного нагрева является самым простым способом организации ГВС (Горячего ВодоСнабжения) при использовании нестандартных источников тепла – солнечных панелей, тепловых насосов и т.п.

    Образец устройства системы ГВС на основе солнечного коллектора и бойлера косвенного нагрева.

    – Бойлер косвенного нагрева наиболее удобен при организации системы ГВС с рециркуляцей (о них будет чуть ниже), набирающей все большую популярность в частных домах и коттеджах.

    Есть у бойлеров косвенного нагрева и минусы. Кроме высокой цены и внушительных габаритов можно отметить относительно невысокую производительность, связанную с низкой температурой теплоносителя и зависимость от внешнего источника тепла. Последнее обстоятельство может вызвать некоторые затруднения летом при отоплении с помощью газового котла. Котел должен быть подготовлен для использования в паре с бойлером, иметь соответствующие настройки и возможность подключения к датчику температуры в бойлере, иначе эффективность работы системы будет снижена.

    Для снижения зависимости от внешнего источника тепла, многие бойлеры комплектуются ТЭНами, позволяющими поддерживать температуру воды в бойлере при прекращении подачи горячего теплоносителя в теплообменник.

    Устройство бойлеров косвенного нагрева

    Устроен бойлер косвенного нагрева весьма просто – внутри бака проходит спиральный теплообменник, по которому циркулирует теплоноситель от источника тепла (обычно – газового котла). Теплоносителем может быть как дистилированная вода, так и специальные жидкости (этиленгликоль, пропиленгликоль, антифриз и т.д.). Задача теплоносителя – эффективно перенести тепло от его источника (котла) до бойлера.

    Теплообменников может быть больше одного – такие бойлеры позволяют использовать несколько источников тепла одновременно. К примеру, солнечных панелей может быть недостаточно для прогрева воды, тогда можно подключить ко второму теплообменнику газовый котел, «добирающий» требуемое тепло.

    Кроме патрубков для теплоносителя, для горячей и поступающей холодной воды, могут быть также патрубки для рециркуляции и для установки датчика температуры.

    Горячее водоснабжение с рециркуляцией

    Случалось ли вам, открыв кран, ждать, когда вода «потеплеет»? Стоящая в трубах вода, разумеется, остывает, и чем водонагреватель расположен дальше от точки разбора, тем дольше приходится ждать горячей воды. При этом литры (а то и десятки литров) воды без пользы утекают в канализацию. Система ГВС с рециркуляцией полностью решает эту проблему – в ней горячая вода движется по трубам постоянно, температура её всегда остается высокой и теплая вода из крана появляется мгновенно. И именно бойлеры косвенного нагрева позволяют организовать такую систему с минимальными затратами и максимальной эффективностью.

    При организации системы ГВС с рециркуляцией на основе бойлера косвенного нагрева и газового котла в отопительный период дополнительные затраты будут только на питание циркуляционного насоса. Разумеется, горячие трубы ГВС отдадут некоторое количечтво тепла в дом, но это значит, что отопительным батареям останется меньше работы. Произведенное котлом тепло, в итоге, все равно остается в доме и внедрение рециркуляции горячей воды увеличения расхода газа (чего некоторые опасаются) не вызывает.

    Характеристики бойлеров косвенного нагрева

    Наличие опции «рециркуляция» говорит о том, что бойлер подготовлен к использованию в системе ГВС с рециркуляцией, проще говоря, имеет патрубок для “обратки”. Бойлеры без такого патрубка тоже можно использовать в системе с рециркуляцией, но это потребует усложнения обвязки (трубопровода и запорных устройств) бойлера и немного снизит эффективность системы.

    Полезный объем бака является важным параметром для любого накопительного водонагревателя. Чем объем больше, тем больше членов вашей семьи смогут умыться, принять душ или ванну без повторного прогрева бойлера. Температура горячей воды в бойлере косвенного нагрева обычно ниже, чем в накопительных электронагревателях, поэтому и объем его должен быть больше.

    С увеличением объема бака увеличивается и время, необходимое для его нагрева. Сколько конкретно времени потребуется – зависит от множества параметров – от объема бойлера, разницы температур нагреваемой воды, температуры теплоносителя, его расхода и т.д. Если в паспортных данных котла не приведено время нагрева, то его можно примерно вычислить по формуле.

    где Т – время прогрева в часах, V-объем бака в м 3 , Δt – перепад температур, W- тепловая мощность бойлера в кВт, 0,00117 – коэффициент для согласования единиц измерения. Однако имейте в виду, что приводимая в параметрах тепловая мощность бойлера зависит от температуры теплоносителя и горячей воды – для расчета паспортной мощности чаще всего берутся значения 80°С и 45°С соответственно. Но могут быть и другие величины и при сомнениях следует обратиться к документации на бойлер. При изменении любой из температур значение тепловой мощности бойлера также меняется. Некоторые производители приводят таблицы со значениями тепловой мощности для различных температур теплоносителя и горячей воды.

    Пример таблицы, отражающей зависимость тепловой мощности от температуры горячей воды, температуры и расхода теплоносителя. Бойлеры косвенного нагрева Buderus Logalux.

    Если же такой таблицы в руководстве нет, время прогрева можно оценить только примерно – чем ниже температура теплоносителя и чем выше температура горячей воды, тем дольше будет прогреваться бойлер.

    Способ нагрева определяет, каким образом греется вода в бойлере. Все бойлеры косвенного нагрева используют, как следует из названия – косвенный способ, когда нагрев производится протекающим через бойлер теплоносителем. Однако многие бойлеры снабжены также ТЭНом, осуществляющим электрический нагрев воды в бойлере. Кроме ого, большинство моделей без ТЭНа позволяют его последующую установку в специальный патрубок или в ревизионное отверстие.

    ТЭН может быть полезен в следующих случаях:

    – Если температура теплоносителя непостоянна, ТЭН позволяет установить и поддерживать точную температуру горячей воды в бойлере.

    – Если температуры теплоносителя от основного источника тепла недостаточно для прогрева бойлера, например, при использовании солнечных панелей или теплового насоса. В этом случае ТЭН используется для «догрева» воды до нужной температуры.

    – При отключении основного источника тепла на ремонт, профилактические работы или просто на лето. В этом случае ТЭН используется для прогрева всего объема воды. Но имейте в виду, что мощность ТЭНа обычно в разы меньше мощности, обеспечиваемой теплообменником, поэтому скорость прогрева при использовании одного лишь ТЭНа снизится в разы. Чтобы определить время прогрева всего бойлера, можно воспользоваться той же формулой:

    где W – мощность ТЭНа. Ну и ни о какой экономии в таком режиме работы говорить, конечно, не приходится. При неработающем теплообменнике бойлер косвенного нагрева с ТЭНом превращается просто в дорогой накопительный электроводонагреватель, поэтому долгое время его так эксплуатировать не стоит.

    Площадь теплообменника влияет на его тепловую мощность. Разные производители могут использовать различные значения расхода теплоносителя, температур теплоносителя и горячей воды при подсчете тепловой мощности. Поэтому этот параметр может оказаться полезен при сравнении двух моделей с примерно одинаковым значением тепловой мощности. В одинаковых условиях модель с большей площадью теплообменника обеспечит большую мощность.

    Максимальная температура нагрева определяет температуру горячей воды, при которой не происходит повреждения внутреннего покрытия бака. Сама температура нагрева зависит исключительно от температуры теплоносителя. Не рекомендуется греть бойлер теплоносителем с температурой большей, чем максимальная температура нагрева.

    Покрытие внутреннего бака необходимо для его защиты от коррозии. Лучше всего защищены от неё баки из нержавеющей стали, но они и стоят дороже остальных. Слабое место таких баков – сварной шов, который часто выполняется металлом, подверженным коррозии.

    Баки с эмалевым покрытием и покрытием из биостеклофарфора (стеклокерамикой, являеюшейся разновидностью эмали) уступают «нержавейке» в устойчивости к механическим повреждениям – малейшая деформация бака приводит к появлению трещин в покрытии и, как следствие, быстрому появлению очагов коррозии. Поэтому при покупке бойлера с эмалированным баком надо тщательно осматривать корпус на отсутствие вмятин и впоследствии беречь бойлер от ударов.

    Кроме того, качество покрытия может быть разным, и эмали разных моделей могут сильно отличаться по прочности и долговечности.

    Многие производители для дополнительной защиты бака от коррозии устанавливают в него магниевый анод. Магний взаимодействует с кислородом воды, защищая металл бака от его воздействия. Магниевый анод защитит бак даже при повреждении покрытия, но он требует периодической замены – раза в 1-2 года.

    При подборе бойлера обратите внимание на максимальное допустимое давление горячей воды и давление теплоносителя. Допустимое давление горячей воды должно быть с некоторым (1,5. 2 кратным) запасом выше максимального давления в магистрали холодной воды. Если в системе ХВС часты гидроудары, рекомендуется поставить на входе в бойлер редуктор давления.

    А допустимое давление теплоносителя должно соответствовать параметрам источника тепла. Ни в коем случае значение этого параметра не должно быть ниже уставки (заданного значения давления, при котором происходит срабатывание клапана) предохранительного клапана котла – это может привести к разрыву бойлера.

    Ссылка на основную публикацию
