Разнообразие профилей для конструкций из гипсокартона

Профиль для гипсокартона: краткий ликбез

Отделка гипсокартоном последнее время получила широкое распространение. При работе с этим материалом в большинстве случаев не обходится без каркаса. Каркас состоит из разного типа профилей, различия между ними часто вызывают вопросы. В этой статьи мы рассмотрим основные виды профилей и других элементов конструкции для монтажа гипсокартона.

Виды профилей

Направляющий профиль для перегородок прикрепляется к стенам, полу и потолку при создании каркаса для перегородок и при обшивке стен. Обозначается буквенным сочетанием UW или в русской классификации – ПН. Профиль имеет П-образную форму, в него вставляют стоечный профиль или другой направляющий профиль при примыкании к стенам.

Направляющий профиль для потолка выполняет ту же функцию, как и профиль UD, только используют его для создания подвесных потолочных конструкций. Обозначается он буквами UD, в русской маркировке – ППН. Профиль также используют для создания каркасных конструкций или для обшивки стен.

Потолочные профили часто используют для создания различных интерьерных элементов и обшивки стен, но для создания перегородок их использовать нельзя, так как их боковая сторона не подходит для крепления листов гипсокартона. Подробнее про ошибки при создании каркаса под гипсокартон читайте в статье «6 ошибок при монтаже каркаса для гипсокартона»

Стоечный профиль имеет обозначение CW или ПС. Стойки используют для усиления конструкции каркаса перегородок. На него можно крепить гипсокартон с двух сторон, это отличает его от потолочного профиля. Он различается по размерам сторон и по длине. Профиль CW вставляют в профиль UW. В результате этого получается обрешетка, к которой крепят гипсокартон.

Профиль CW (ПС) для перегородок и обшивки стен.

Потолочный профиль обозначается буквами ПП (CD). Его используют для создания подвесных потолков, потолочный профиль еще называют несущим. Его вставляют в направляющие и крепят на прямых или анкерных подвесах. Также этот вид профиля подходит для обшивки стен и создания декоративных конструкций из гипсокартона.

Соединение профилей при монтаже потолка.

Использование потолочного профиля для обшивки стены.

Арочный профиль – еще один элемент, который используют для обшивки стен и перегородок, его применяют для создания арок в дверных проемах. Конструкция обычно зависит от конкретного производителя и применяется он реже, чем вышеперечисленные.

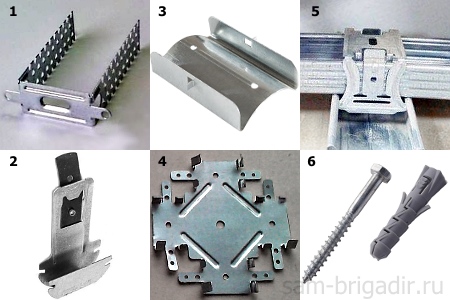

Крепежные элементы

Прямой подвес – самый распространенный крепежный элемент. Его используют для установки подвесного потолка и для прикрепления облицовки из ГКЛ к стене в тех случаях, когда для стоек использован потолочный профиль. Длина подвеса обычно не превышает 12 – 12,5 см, поэтому толщина потолка или обшивки должна быть не больше этой величины.

Анкерный подвес используют в ситуациях, когда толщина потолка или обшивки превышает 12,5 см. Иногда анкерный подвес называют подвесом с тягой, потому что он состоит из двух элементов, самого крепежа и тяги, перемещение которой по вертикальной оси позволяет изменять высоту потолка.

Анкерный подвес (подвес на тяге)

Изменение высоты анкерного подвеса, позволяет изменять высоту потолка.

Удлинитель позволяет увеличить длину потолочного профиля, он вставляется в конец одного элемента и в начало другого.

Соединительные элемент, удлиняющий потолочный профиль.

Удлинение потолочного профиля

Одноуровневый соединитель за свою форму получил у строителей название «краб». Этот элемент объединяет несущий потолочные профили с вспомогательными.

Одноуровневый соединитель (краб).

Использование одноуровневого соединителя для потолочных конструкций.

Двухуровневый соединитель тоже используется для объединения потолочных профилей, при этом он соединяет их не на одном уровне, а на двух, из-за этого увеличивается толщина потолка, но получается меньше резаных элементов.

Трудности перевода

Разделение профилей на виды часто путают из-за разных обозначений: русского и европейского. Если с русским все понятно – ПП – потолочный профиль, ПН – профиль направляющий, то с европейским все сложнее. В маркировках UD, CD, CW, UW первая буква обозначает форму профиля. U – направляющий, С – с-образный. D – Decke (потолок), W – Wand (стена).

Размеры

Еще один важный параметр для профилей гипсокартона. Чтобы стоечный профиль вставился в направляющий у них должна быть одинаковая ширина. Можно встретить следующие обозначения: ПС 75/50, это означает, что ширина профиля 75, а боковая стенка 50. Такому профилю нужна направляющая ПН 75/40.

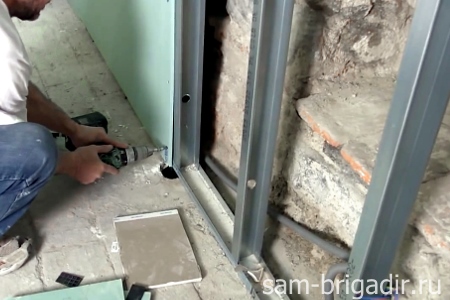

Установка стоечного профиля в направляющий.

Для формирования каркаса важна еще и толщина стали, она бывает от 0,3 до 0,7 мм. Каркасы, испытывающие серьезные нагрузки (потолки, перегородки), лучше делать из более толстого профиля.

Профили изготавливают из оцинкованной стали, покрытие из цинка защищает металл от коррозии. Повреждение покрытия может привести к появлению ржавчины во влажных помещениях. Про другие ошибки, связанные с монтажом гипсокартона, читайте в статье «10 ошибок при монтаже гипсокартона».

Внешний вид

Название элемента

Европейское обозначение

Русское обозначение

Область применения

Размеры (мм)

Направляющий профиль для перегородок

перегородки, обрешетки для обшивки стен

перегородки, обшивка стен

подвесные потолки, обшивка стен, конструкции из ГКЛ

Потолочный направляющий профиль

подвесные потолки, обшивка стен, конструкции из ГКЛ

подвесные потолки, обшивка стен с использованием потолочного профиля

подвесные потолки, обшивка стен с использованием потолочного профиля

Какие и когда использовать профили для гипсокартона (ГКЛ)

При устройстве любой конструкции из гипсокартона необходимо основание — каркас, на который и крепятся листы ГКЛ. Этот каркас по технологии собирают из специальных изделий — профилей. О том, каким может быть профиль для гипсокартона, его виды и размеры, область применения — в этой статье.

Материалы: из чего делают профили для ГКЛ

Профиль для гипсокартона любого вида изготавливают из стали и алюминия. Чаще встречаются стальные (обычные или оцинкованные), так как алюминиевые, хоть и имеют отличные характеристики, стоят уж очень дорого.

Это основные виды профилей для ГКЛ

Стальные могут быть обычные или с защитным слоем — оцинкованные. Обычные — из черной стали — имеют более низкую стоимость, подходят для помещений с нормальными условиями эксплуатации. С их помощью делают подвесной потолок, стены и перегородки, арки в жилых комнатах, коридорах. В помещениях с повышенной влажностью — ванных, кухнях и т.д — лучше использовать оцинкованную сталь или аллюминий.

Виды и размеры профилей для гипсокартона

В любом месте, торгующем материалами для ГКЛ, имеются профили разного вида и размера. Чтобы выбрать и не ошибиться надо знать чем они отличаются.

Профиль для гипсокартона: надо знать, размеры, виды, назначение

Для создания каркасов

Есть профиль для гипсокартона следующих видов:

  • Направляющий. Обозначается как ПН (UD) (расшифровка — профиль направляющий). В сечении П-образный, с гладкими боковыми стенками. Используется как основа-опора для стоек и перемычек. Крепится по периметру конструкции, в него потом устанавливаются все остальные элементы системы. Размеры:
    • 28*27 мм;
    • 50*40 мм;
    • 65*40 мм;
    • 75*40 мм;
    • 100*40 мм.

    Направляющий профиль для гипоскартона отличить можно по гладким полочкам

    Стоечный профиль для гипоскартона имеет дополнительные ребра жесткости и полочки

    Потолочный профиль тоже бывает направляющий и несущий. Отличаются меньшими размерами (по сравнению со стеновыми)

    Это все виды профилей для гпсокартона, которые используются для сооружения каркаса. Из направляющих ПН собирают «раму», в них вставляют стойки из ПС, которые затем соединяются перемычками (обычно из ПН) — для большей жесткости конструкции.

    Дополнительные профили и аксессуары

    Есть несколько видов дополнительных профилей, которые используются в отделочных работах, при создании подвесного каркаса для потолка, для крепления стоечных профилей к стенам и т.д.

    • Угловой. В сечении — прямой угол с чуть выступающей центральной частью. Используется для оформления углов гипсокартонных конструкций. Бывает нескольких видов:
      • Обе полки перфорированы крупными отверстиями — чтобы уголок стал частью штукатурки, за счет которой они и держится.
      • Угловой профиль для ГКЛ с сеткой. К краям перфорированного уголка может быть приклеена полоса сетки — для лучшей адгезии с последующей отделкой.
      • На бумажной основе — на плотную бумагу наклеены две металлизированные полосы. Используются в ненагруженных местах — оформляют оконные проемы, края ниш, полок и других подобных изделий.

      Угловой профиль — для формирования и защиты углов гипсокартонных конструкций

      Перфорированные подвесы и способы их использования

      Анкерный подвес — для простой регулировки высоты подвесного потолка

      Соединители — одноуровневый и двухуровневый

      Без большинства этих приспособлений можно обойтись. Например, сращивают два профиля при помощи куска направляющего профиля подходящего размера. Его вставляют внутрь, обжимают пассатижами полочки, прикручивают саморезами. Соединение получается более жестким, чем со специальными устройствами.

      Как соединить/нарастить профиль для гипсокартона

      При создании каркаса, расположенного вдоль стены, его крепят не перфорированными подвесами, а сапогами — отрезками профилей, согнутыми в виде буквы «Г» (называют «сапог» — по характерной форме).

      Два способа фиксации стоечных профилей к стене — при помощи перфорированного подвеса и куска профиля

      Это не столько способ сэкономить, сколько возможность получить более жесткое крепление, так как перфорированные подвесы первоначально разрабатывались для подвесных потолков и нагрузку от стенового гипсокартона, да еще уложенного в два ряда, выдерживают с трудом.

      Длина профилей

      Профиль для гипсокартона каждого вида может отличаться по длине. Стандартная длина — 2,4 и 2,8 метра. но есть до 4 м.

      Пример сборки каркаса для подвесного потолка из ГКЛ

      Стоит ли искать длинные профиля? Большого смысла в этом нет. Разве что сборка каркаса немного ускорится. Профиля под ГКЛ отлично сращиваются, прочность конструкции при этом не страдает. Только при сборке каркаса надо делать так, чтобы места соединений на соседних стойках не находились на одном уровне. Обычно стыки делают попеременно вверху, затем внизу.

      Как выбрать профиль для ГКЛ

      В более-менее крупном строительном магазине или даже на рынке есть профили для гипсокартона одного вида и длины, но со значительной разницей в цене. Стоимость может отличаться в два раза, а иногда и больше. Причем самые дорогие — это обычно Кнауф (Knauf), самые дешевые — безымянный Китай, средний диапазон — отечественные производители.

      Кроме типа и размера профиля для гипсокартона выбрать надо еще и толщину металла и производителя

      Толщина металла

      Разница станет понятной как только вы возьмете профиля в руки. Одни — прочные, жесткие, из стали толщиной 0,5 мм, 0,55 мм, 0,6 мм и больше. Другие сделаны из такого тонкого метала, что изменяют свою геометрию даже если профиль поднять за один край.

      С этим параметром все более-менее просто и понятно. Чем толще металл, тем прочнее и жестче профиль, но и цена тоже выше. Оптимально для создания перегородок при стандартной высоте стен брать профили с толщиной металла 0,5 или 0,55 мм. Если есть возможность — можно взять и 0,6 мм.

      Размеры стандартные, но вес одного и того же профиля может быть разным — из-за разной толщины металла, из которого его изготовили

      Большую толщину металла имеет смысл брать только если высота перегородки большая — нагрузка будет более значительной и дополнительная прочность не помешает. Но в этом случае надо смотреть, что обойдется дешевле — профиль для гипсокартона из более толстого металла или чаще установленные стойки и перекладины. Только надо иметь в виду, что обычно устанавливаются стойки с шагом 60 см — чтобы стык листов ГКЛ пришелся на середину одного из стоечных профилей. При уменьшении шага требуется добиться того же — стык листов гипсокартона не должен висеть в воздухе. Так что ставить их можно будет только через 40 см. Так шов тоже придется на профиль. Но это — слишком большое количество стоек и вряд ли обойдется дешевле. В общем, посчитаете.

      Выбор производителя

      Выбор производителя направляющих для гипсокартона — это и просто и сложно одновременно. Все специалисты в один голос утверждают, что лучшие — Knauf (Кнауф). Они всегда соответствуют заявленным параметрам, имеют идеальную геометрию: стойки идеально становятся в направляющие, не болтаются и не распирают их. В общем, работать с профилями для гипсокартона Кнауф легко, просто, работа продвигается быстро. Но, это — как раз самые дорогие из всего ассортимента. Несмотря на это, совет таков: если нет опыта работы с гипсокартоном — лучше купите Knauf.

      Это скриншот с цуенами на профили для гипсокартона одного из интернет-магазинов

      В среднем ценовом диапазоне есть несколько российских фирм. Это Giprok (Гипрок) и Металлист. Есть еще и региональные малоизвестные кампании. Тут как повезет. Доверяйте своим чувствам и отзывам. Ориентироваться на слова продавцов не всегда можно. У отечественных производителей бывают неплохие партии, бывают неудачные. В большинстве случаев наблюдается такая проблема, как несовпадение размеров стоечных ПС и направляющих ПН профилей. Стойки должны точно устанавливаться внутрь направляющего. Для того при заявленной ширине, например, 50 мм, фактическая должна быть на 1,5 мм меньше. Вот с точностью соблюдения этой разницы возникают проблемы. К тому же, заявленную толщину металла надо проверять (микрометром). В общем, сэкономить в деньгах получится, но нервы и время свои вы потратите в значительном количестве.

      Такой вариант есть у ГИПРОКА

      У Гипрока есть профиля с рифленой поверхностью. Все стороны профилей — и спинка и полочки — имеют выдавленные «пупырышки». Они повышают жесткость профиля. Это действительно так — конструкция получается более жесткой. Но соединение стоек и направляющих получаются более неуклюжими — из-за несовпадения «пупырышек» они не притягиваются вплотную как гладкие стенки металла. Есть и второй момент — конструкции из таких профилей больше скрипят. При всем при этом стоят такие профиля чуть меньше, чем Кнауфа, но работать с ними сложнее. В общем, решать вам.

      Как посчитать количество профилей

      Знать какого типа и вида бывают профили для гипсокартона, их размеры недостаточно. Надо рассчитать количество каждого вида. Считать будет проще, если нарисуете план каркаса на листочке бумаги, подпишите наименования профилей, проставите размеры. Это займет не так много времени, но поможет точнее определиться с количеством.

      Надо четко представлять как будет выглядеть каркас

      Расчет количества направляющих для одной стены

      Если стены очень неровные, выровнять их можно при помощи гипсокартона. Устраивается параллельная стена, но выставленная строго по уровню. В этом случае расчет количества профилей для гипсокартона будет таким:

        Направляющие — ПН. Они монтируются по периметру. Чтобы найти метраж направляющих профилей для обшивки стены, измеряем ее длину и высоту, складываем и умножаем на 2. Если на стене есть окна/двери, направляющий профиль монтируется по периметру этих проемов. К полученной цифре добавляем удвоенную высоту проема и его ширину.

      Примерно так выглядит каркас для перегородки

      Если обшивается гипсокартоном все стены в помещении, подобный расчет проводят для каждой стены, затем результаты суммируются.

      Количество профилей для гипсокартона для подвесного потолка — ПП и ПНП

      Расчет тут немного проще: собирается каркас «в клетку», так что его посчитать проще. В остальном подход такой же как описан выше. Итак считаем:

        Метраж профилей ПП для подвесного потолка равен периметру потолка. Измеряем длину и ширину комнаты, складываем и умножаем на 2. Это и будет нужная цифра. Например: делать будет подвесной потолок в комнате размером 3*4 метра. Расчет метража ПП профилей: 3м + 4 м = 7 м, 7 м * 2 = 14 м. Для этой комнаты понадобится 14 метров профиля ПП.

      Сначала монтируются направляющие потолочные профили

      Итого для подвесного потолка в комнате размером 3*4 метра нужно будет 14 м + 20 м = 34 м профиля ПП, 21 метр профиля ПНП.

      Профиль для ГКЛ: как выбрать, какой для чего, таблица размеров и цены

      Долговечность конструкции из гипсокартона определяется прочностью каркаса, а она напрямую зависит от грамотного подбора комплектующих. Разберемся, какой профиль для ГКЛ существует и как правильно его выбрать.

      Преимущества использования металлопрофиля

      Гипсокартон крепят тремя способами:

      • Кстенам на клей. Подходит только для ровных поверхностей без больших перепадов.
      • К деревянному каркасу из бруса. Доступный вариант, но элементы из дерева боятся микроорганизмов, грибка и грызунов. К тому же бруски изменяют свою геометрию под воздействием температуры и влажности: конструкция коробится, а прикрепленный к нему гипсокартон трескается.
      • К каркасу из металлического профиля.

      Достоинства конструкции из металла:

      • Профиль делают из оцинкованной стали, устойчивой к ржавчине. Ей не страшны плесень, грибок или насекомые. Поэтому срок службы каркаса практически неограничен.
      • В отличие от дерева конструкция из металла не реагирует на изменение влажности воздуха: его геометрия остается постоянной.
      • Все разнообразие профиля унифицировано: купив нужный вариант одного вида, легко подобрать к нему соответствующие по размерам комплектующие.

      Из-за этих преимуществ и удобства монтажа мастера предпочитают использовать металлический каркас.

      Какой бывает профиль?

      Разберемся в многообразии металлопрофилей. Есть два основных вида способу применения:

      • Направляющие – крепятся по периметру конструкции к стенам, полу или потолку.
      • Стоечные – вставляются в направляющие и закрепляются в них. Образуют вертикальные и горизонтальные элементы каркаса. Несут основную нагрузку: именно к ним прикручиваются листы гипсокартона.

      По месту применения металлопрофиль бывает:

      Существуют также специальные варианты: угловой, арочный и омега-профиль. Рассмотрим все виды профиля для ГКЛ по порядку.

      Профиль для каркаса на стену

      Для стен понадобятся 2 вида металлопрофиля:

      • направляющий UD (ПНП);
      • стоечный CD (ПП).

      Направляющий

      Параметры будущего каркаса задает направляющий профиль, маркируемый буквами ПНП или UD (латиницей обозначена продукция фирмы «Кнауф»). В спинке детали есть отверстия, через которые ее крепят к поверхности дюбель-гвоздями. Если их шаг не устраивает, то легко просверлить дрелью новые.

      Параметры профиля ПНП:

      • Длина – 3 метра. При желании можно заказать направляющие большей длины – до 6 метров. Но эта часть каркаса без проблем собирается из отдельных кусков, жестко закрепляемых на поверхности, поэтому длина не имеет значения.
      • Ширина основания (спинки) – 50, 65, 75 или 100 мм.
      • Высота боковой части, называемой полкой, – 40 мм.
      • Диаметр отверстий в спинке под дюбели – 8 мм.

      Стоечный

      Основная часть каркаса (стойки и перемычки) сооружается из несущего или стоечного профиля, обозначаемого ПП или CD.

      • Стойки должны быть цельными, наращивать их нежелательно. Поэтому нужно сразу выбирать детали необходимой длины, которая варьируется от 2,5 до 6 метров.
      • Ширина спинки составляет 40–100 мм. Стойки вставляются в направляющие, поэтому имеют сопрягаемые с ними размеры.
      • Высота боковой полки – 50 мм.

      Профили различаются по толщине металла: у класса «эконом» эта характеристика составляет 0,4 мм.

      Совет: используйте более жесткие элементы с толщиной металла 0,55–0,6 мм.

      Детали потолочного каркаса

      При выравнивании потолков или сооружении многоярусных конструкций также используют направляющие и несущие профили. Они отличаются от изделий для стен по размеру:

      • Направляющие (ПНП или UD) выпускаются шириной 28 мм при длине 3 000 мм. Высота боковой полки – 27 мм.
      • Несущие (ПП или CD) отличаются еще и присутствием ребер жесткости. Они помогают профилю удерживать вес потолочной конструкции без деформации. Ширина спинки – 60 мм. Длина и высота полки такие же, как у направляющих.

      Профиль для перегородок

      Изделия, применяемые при монтаже перегородок, отличаются толщиной металла, которая составляет 2 мм. Прочности также добавляют дополнительные ребра жесткости, которыми снабжены многие модели.

      • Направляющие, маркируемые UW или ПН, имеют спинку шириной от 4,2 до 15 см. С их помощью можно создать перегородку различной толщины. Длина составляет 2–4 метра, высота полки – 40 мм.

      • Стоечные профили (CW или ПС) при той же ширине имеют полки высотой 50 мм. Часто в них есть дополнительные насечки, облегчающие прокладку электрической проводки или других коммуникаций. Длина этих элементов – 3–4 мм, если нужны стойки длиннее, сделают на заказ.

      Дверные проемы укрепляются усиленным профилем с маркировкой UA. Выпускается он длиной 3, 4 и 6 метров. Высота полок составляет 40 мм при ширине спинки 50, 75 и 100 мм.

      Другие виды

      Профиль арочный (ППА) предназначен для формирования криволинейных поверхностей. Бывает выпуклый и вогнутый. Создан на основе несущего, поэтому совпадает с ним по размерам.

      Цена арочного профиля выше, чем обычной стойки. По этой причине многие мастера изготавливают фрагменты арочного каркаса самостоятельно, делая треугольные вырезы в боковых полках направляющих или несущих элементов. Такой шаг позволяет их свободно изгибать. Чем сильнее нужен изгиб, тем чаще располагаются лепестки вырезов.

      Угловой профиль защищает гипсокартонные углы от повреждений при эксплуатации. Крепится он на слой шпаклевки, поэтому имеет перфорацию, через которую выдавливается лишний раствор. Длина таких элементов – 3 метра, по ширине выпускаются уголки со сторонами 25 или 31 мм.

      Омега-профиль своим названием обязан внутреннему сечению, напоминающему одноименную греческую букву. Его назначение – фиксировать на стене панели из ламинированного гипсокартона, к которому не подходят привычные методы крепления ГКЛ: они нарушат целостность декоративного слоя.

      Листы вставляются в пазы, образованные фигурными планками, и надежно прижимаются ими.

      Поверхность, образованная ламинированным гипсокартоном с применением такого крепежа, получается разделенной на отдельные квадраты или прямоугольники. Часто это используют в общем дизайне помещения, например, как на фото ниже.

      Правила выбора

      Мало определить требуемые для монтажа типы профиля, важно выбрать надежную продукцию. Пытаться экономить на каркасе не стоит: от его качества зависит долговечность всей гипсокартонной конструкции. Чтобы не беспокоиться о качестве металлопрофиля, рекомендуется выбирать изделия известных производителей. Пусть придется немного переплатить за бренд.

      Нужно обращать внимание на следующие особенности:

      • Качество стали, от которых зависят надежность и долговечность.
      • Жесткость, определяемая толщиной металла и правильностью его обработки. Оптимальная толщина профиля – не менее 0,5 мм, а лучше – 0,55.
      • Легкость стоек и направляющих: с ними проще будет работать.

      Этим параметрам соответствуют изделия фирм Knauf и Gyprok.

      Knauf

      Достоинства металлопрофиля от «Кнауф»:

      • Использование оцинкованной стали толщиной не менее 0,6 мм.
      • Плотность стыков достигается за счет особой геометрии элементов, что позволяет обойтись без зазоров или деформирования полок.
      • Ребра жесткости увеличивают прочность каркаса и облегчают ориентировку при его сборке.
      • Для прокладывания коммуникаций и крепления дюбелями предусмотрены отверстия диаметром 33 мм.

      Единственный недостаток изделий этого производителя – высокая стоимость.

      Gyprok

      Профили Gyprok превосходят продукцию Knauf по соотношению цена/качество.

      • Прочность обеспечивается холодной закалкой по уникальной методике UltraSteel®.
      • Рифленая поверхность элемента покрыта одинаковыми углублениями. Это позволяет без соскальзывания вкручивать саморез в любую точку профиля под желаемым углом. При этом наблюдается «гарпунный» эффект: шуруп вкрутить легко, а достать значительно труднее.

      Подделки профиля этого производителя часто попадаются в строительных магазинах, но распознать их несложно: фирменные элементы отличаются четким и симметричным рифлением по всей ширине детали.

      Важны также условия, при которых хранился металлопрофиль. Несмотря на стойкость к коррозии, не допускается складировать его под открытым небом. Элементы не должны иметь задиров и царапин, нарушающих целостность оцинкованного слоя. Лучше брать изделия в заводской упаковке.

      Цена профиля разных видов

      Примерная стоимость стандартных профилей длиной 3 метра от «Кнауф» и «Гипрок» указана в таблице. Обратите внимание: размеры некоторых элементов у разных производителей отличаются.

      Тип профиля KnaufЦена, руб.Тип профиля GyprokЦена, руб.
      Стоечный потолочный
      ПП 28 × 27
      95Стоечный потолочный
      ПП 28 × 27
      113
      Стоечный стеновой
      ПП 60 × 27
      135Стоечный стеновой
      ПП 60 × 27
      148
      Направляющий потолочный
      ПНП 28 × 27
      100Направляющий потолочный
      ПНП 28 × 27
      113
      Направляющий
      ПН 50 × 40
      183Направляющий
      ПН 50 × 37
      155
      Направляющий
      ПН 75 × 40
      239Направляющий
      ПН 75 × 37
      230
      Направляющий
      ПН 100 × 40
      281Направляющий
      ПН 100 × 37
      240
      Стоечный
      ПС 50 × 50
      193Стоечный
      ПС 50 × 40
      184
      Стоечный
      ПС 75 × 50
      210Стоечный
      ПС 75 × 40
      162
      Стоечный
      ПС 100 × 50
      235Стоечный
      ПС 100 × 40
      230

      В заключение напомним, что для сооружения каркаса под гипсокартон кроме металлопрофиля понадобятся и другие комплектующие – крепеж, соединители и подвесы. Подробности о видах саморезов и калькулятор для расчета их количества есть в этой статье.

      Каркас из металлических профилей для гипсокартона

      Вступление

      В работе с гипсокартоном можно придерживаться двух подходов. Первый подход, связан со строгим соблюдением профессиональных технологий излагаемых в технологических картах производителей. Второй подход более «домашний» и связан с отношением к конструкциям из гипсокартона, как конструктору «собирай, как получится».

      С точки зрения готового изделия оба подхода имеют право на существование. Именно по этому, в Интернет много картинок с нелепо собранными конструкциями под обшивку гипсокартоном. В этой статье посмотрим, как сделать каркас из металлических профилей для гипсокартона по профессиональным технологиям производителей, в частности компании KNAUF.

      Материал каркаса из металлических профилей

      Чем хорош выпускаемый материал для гипсокартона? Стандартной универсальностью. Что бы вы ни планировали строить, перегородку, потолок, нишу, везде используются стандартные профили ( о профилях читать тут и тут), стандартные листы гипсокартона, даже стандартные саморезы. Разница лишь в размерах.

      Поэтому для любой конструкции из гипсокартона, используется материал из следующего списка (в скобках я показал маркировку профиля по евро стандартам).

      Профиль стоечный, маркировка ПС (CW), пример на фото.

      Профиль направляющий, маркировка ПН (UW), пример на фото.

      Профиль потолочный ПП (CD), пример на фото.

      Профиль направляющий потолочный ПНП (UD), пример на фото.

      • ГСП-А (ГКЛ): простой лист, размер 1200×2500÷4000 мм, толщины 9,5; 12,5,15 мм;
      • ГСП-Н2 (ГКВЛ): влагостойкий лист, размер тот же;
      • ГСП-DFH3IR (ГКЛУ): лист усиленный.
      • ГСП-DF (ГКВО): огнестойкий лист, размер тот же, но нет листов 9,5 мм.

      Саморезы для скрепления профилей: типы LN, LB (клопы), FN (последние для потолка П131, П231)

      Саморезы для крепления листов ГК к профилю: типы TN, TB, MN.

      Замечу, что у других производителей (не КНАУФ), например ГИПРОК, размеры профилей такие же, как у КНАУФ, отличается лишь толщина стали и перфорация на стенках и полке профилей.

      Кстати у профилей одна стенка и две полки.

      Три типа каркаса

      Чтобы понять принцип сборки каркасов для гиспокартона рассмотрим три, наиболее используемых каркаса. Это

      • Потолочный каркас;
      • Для обшивки стены;
      • Для перегородок.

      Каркас из металлических профилей для потолка

      Не существует универсального каркаса для потолка. Выбор конструкции зависит от расстояния, на которое потолок нужно опустить и от размеров комнаты, где делается потолок.

      Вариант 1. На прямых подвесах

      Каркас потока на прямых подвесах применяется, если нужно опустить подвесной потолок на минимальное расстояние. Длина прямых подвесов позволяет опустить такой потолок на 125 мм (смотрим фото). Справедливости ради замечу, что есть прямые подвесы 50 и 200 мм, которые используются редко, чаще в деревянных домах.

      В данном каркасе используются:

      • Профили направляющие (ПН);
      • Профили потолочные (ПП);
      • Прямые подвесы.

      Сам каркас делается по схеме указанной на фото.

      Вариант 2. На тягах

      Если необходимо опустить подвесной потолок ниже 125 мм, то вместо прямых подвесов используется крепление каркаса на тягах и подвесах. Длина тяги подвеса 125-500 мм.

      На тягах наиболее популярна конструкция одноуровневого каркаса, в которой на перекрестье профили скрепляются специальным «крабом». Потолок П113.

      Сам каркас делается по схеме указанной на фото.

      Вариант 3. Двухуровневый каркас на тягах

      Двухуровневый каркас на тягах требует большего количества профилей, но является более надежным. В этом каркасе профили не нарезаются, а монтируются целиком один поверх другого, создавая два уровня каркаса. Скрепляются профили двух уровней специальным креплением (соединитель профилей двухуровневый).

      Каркас для обшивки стены

      При обшивке стены сухим способом используются потолочные профили ПП 60х27. Они, с шагом в 600 мм, крепятся к стене на прямых подвесах. Шаг между подвесами 1000 мм. По периметру облицовочного каркаса крепятся направляющие потолочные профили ПН 28х27.

      Независимый каркас для закрытия стен

      Если при обшивке стены нет возможности закрепить профили ПП к стене, то выполняется конструкция из направляющих и потолочных профилей не связанная со стеной. Однако она не может быть выше 2600 мм.

      Каркас из металлических профилей для перегородки

      Перегородка из гипсокартона делается на каркасе из металлических профилей или деревянном брусе. В этой статье смотрим каркас на профилях.

      Для каркаса глухой перегородки используются стоечные профили ПС в качестве вертикальных стоек и направляющие профили ПН в качестве обрамляющей конструкции по периметру перегородки. Вертикальные стойки связываются по длине дополнительными перемычками из профилей ПС.

      Важно отметить . Что на все профили, соприкасающиеся со стенами и потолкам, наклеивается уплотнительная лента типа Дихтунгсбанд.

      Разметка (схема) каркаса перегородки

      В схеме каркаса глухой перегородки важнейшим параметром является шаг между вертикальными стойками. Он зависит от высоты помещения и размеров используемых профилей ПС. Например, для однослойных (С111) и двухслойных (С112) перегородок, работают следующие правила:

      1. Толщина перегородки до 75 мм. Для вертикальных стоек используются профили ПС 50. Направляющие профили соответственно ПН 50.

      • При высоте потолка до 3 метров, шаг между стойками 600 мм (по оси стойки);
      • При высоте 4 метра, шаг ПС 50 – 400 мм;
      • При высоте 5 метров, шаг ПС 50 – 300 мм.

      2. Толщина перегородки 100 мм. Для вертикальных стоек используются профили ПС 75. Направляющие профили соответственно ПН 75.

      • При высоте потолка до 3 метров, шаг между стойками 600 мм (по оси стойки);
      • При высоте 4 метра, шаг ПС 75 – 400 мм;
      • При высоте 5 метров, шаг ПС 75 – 300 мм.

      3. Толщина перегородки 125 мм. Для вертикальных стоек используются профили ПС 100. Направляющие профили соответственно ПН 100.

      • При высоте потолка до 3 метров, шаг между стойками 600 мм (по оси стойки);
      • При высоте 4 метра, шаг ПС 100 – 400 мм;
      • При высоте 5 метров, шаг ПС 100 – 300 мм.

      Важно! По технологии, высота металлических стоечный профилей должна быть на 10 мм меньше высоты помещения.

      Вариант 2. Перегородка с дверью

      Дверные коробки ставятся вместе со сборкой каркаса перегородок. Место под дверь монтируется так:

      • по месту установки двери, справа и слева от неё ставятся вертикальные стойки (профиль ПС). С них закладывается брус для крепления дверной коробки. Брус жестко крепится к профилю.
      • Делается перемычка из профиля ПН над дверной коробкой и ставятся дополнительные стойки в 20 см от проёма;
      • Дверь является частью конструкции каркаса, поэтому её нужно установить до обшивки;
      • Над дверью нужно установить дополнительные вертикальные стойки.

      Вариант 3. Перегородка с тяжелой дверью (25—100 кг)

      В этом варианте по обе стороны дверной коробки смонтировать UA-профили. Остальное не меняется. Подробно: Установка тяжелой двери в перегородку гипсокартона.

      Выводы

      Как видите, каждый каркас из металлических профилей для гипсокартона имеет свои технологические, строго регламентированные параметры. Изменение шага между профилями или замена одних профилей другими может привести к деформации перегородки. Причем эта деформация произойдет не сразу, а в течении эксплуатации.

      Особенно важны детали монтажа, а именно:

      • Вертикальные стойки перегородок на должны упираться в потолок помещения;
      • На стенки профилей, которые соприкасаются со стенами, полом и потолком обязательно нужно наклеивать звукоизоляционную ленту типа Дихтунгсбанд;
      • Для повышения звукоизоляции перегородок и потолков в конструкцию каркаса нужно укладывать звукоизоляционный материал, а для перегородок применять двухслойную обшивку гипсокартоном.

      Разнообразие профилей для конструкций из гипсокартона

      Гипсокартон присутствует во многих интерьерах. Он может быть использован как материал для изготовления декоративных конструкций, или для изоляции ниш, организации коммуникационных коробов. Чтобы придать листам проектное положение, необходимы профили для гкл, которые составляют каркас для возводимой конструкции. Их существует множество, у каждого изделия свое предназначение и особенности установки.

      Определение

      Все профили для каркаса под листы гипсокартона изготовлены из тонколистовой стали. Загибание листа образует грани жесткости, которые позволяют обустраивать каркасы в любом направлении: вертикаль, горизонталь, диагональ. Для удобства монтажа в поверхности направляющего делают перфорацию под крепеж. В зависимости от формы профиля, типа перфорации, размера граней поверхностей различают разные виды изделия.

      Виды профилей для гипсокартона, и их назначение

      Видов направляющих для ГКЛ множество. Можем условно разделить из на 3 группы:

      Изделия отличаются не только форме, но и качеству используемой стали. Так, стеновые направляющие устанавливаются в вертикально положение, в нем они должны сохранять форму под действием нагрузки. Они служат как каркас для перегородок, стеллажей. Соответственно, они обладают повышенной жёсткостью.

      Арочный металлический профиль для гипсокартона легко трансформируется в округлый контур, его используют для оформления проемов внутри квартиры.

      Плоскостные изделия как отдельный вид – это приспособления для создания вертикальных плоскостей. Для этого чаще всего используют обычные стеновые направляющие.

      Разные профили для гипсокартона по конструктивному назначению более точно описывают отдельные направляющие, представленные далее.

      Направляющий ПН (UV)

      Предназначен для монтажа по горизонтальным плоскотсям – по потолку или по полу. У нему крепятся вертикальные стойки. Профиль ПН (UV) может иметь разные размеры, их подбирают, исходя из параметров возводимой конструкции:

      • Длина – 3000 мм (стандарт). По заказу может быть изготовлено до 6 метров;
      • Ширина основания – 50, 75, 100 мм;
      • Высота полочки – 40 мм.

      Обозначение содержит размеры основания и полочки (в мм): 50/40, 75/40, 100/40. Отдельные производители могут выпускать изделия с основанием 65, 125, 150.

      Для удобства монтажа в основании сделаны монтажные отверстия под дюбели по 8 мм. Это исключает потребность в сверлении металла на строительной площадке.

      Металлический усиленный UA

      Предназначен для установки каркаса под конструкции, которые нуждаются в прочности и устойчивости:

      • Дверные проемы до 100 кг (в зависимости от ширины полки);
      • Стены и перегородки;
      • Каркас для подвесных потолков и многоуровневых конструкций.

      Используемый стальной лист увеличенной толщины обладает достаточной жесткостью, устойчив к коррозии. Для монтажа в основании предусмотрены продолговатые отверстия под крепеж.

      Стандартные размеры профиля UA для гипсокартона (мм):

      • Основание – 50, 75, 100;
      • Высота полочки – 40;
      • Толщина – 2;
      • Длина – 3000, 4000 (по заказу до 6000).

      Примечание: для установки дверного полотна массой до 25 кг подходит профиль сечением 50/40, для массы до 75 кг – 75/40, для 100 кг – 100/40.

      Профиль стоечный ПС (CW)

      Стоечный профиль для гипсокартона является основным для выставления вертикального каркаса. Отличительная черта изделия – С-образные полочки, обеспечивающие плотную стыковку к направляющему. Данный вид каркасного проката отличается жесткостью и увеличенной толщиной металла, он предназначен для создания перегородок, облицовок.

      Стандартные размеры ПС (мм):

      • Ширина основания – 50, 75, 100;
      • Высота полочки – 50;
      • Стандартная длина – 3000, 3500, 4000 (до 6000 мм по заказу).

      Соответствующая маркировка: 50/50, 75/50, 100/50.

      Профиль потолочный ПП (CD)

      Изделия обладают С-образной полочкой, предназначены для прокладки каркаса по потолку для крепления подвесного потолочного полотна или стен. Канавка в основании спинки придает профилю жесткость.

      • Длина – 3000 мм;
      • Ширина спинки – 60 мм;
      • Высота полочки – 27 мм.

      Профиль потолочный направляющий ПП (UD)

      Это направляющий элемент для потолочных конструкций, является основным. Служит каркасом под любой вид гипсокартонных листов.

      Стандартные размеры (мм):

      • Длина – 3000;
      • Основание – 28;
      • Полочка – 27.

      Обозначение сечения 28/27.

      Арочный профиль ПА

      Как следует из названия, арочный профилированный строительный материал необходим для обустройства криволинейных объектов: арок над проходами, необычных конструкций потолочных, стеновых, декоративных. Особенность изделия – возможность изгибания. Некоторые арочные направляющие имеют определенный, заранее заданный радиус.

      Размеры для выпуклого профиля (мм):

      • Ширина полки – 60;
      • Длина – от 3 метров по заказу;
      • Радиус минимальный – 1000.

      Для вогнутого изделия отличается только радиус – от 500 мм.

      Профиль углозащитный ПУ

      Предназначен для защиты углов внутренних и внешних от разрушения и повреждения гипсокартонных стен при эксплуатации. Перфорация в полочках необходима для проникания монтажного раствора к конструкции, таким образом происходит крепкая фиксация изделий.

      Полочки у уголка одинаковые, разнится толщина изделий (мм):

      Профиль углозащитный штукатурный (ПУ)

      Как и защитный, штукатурный уголок необходим для предохранения углов от деформации, но крепится он под штукатурный слой. Это позволяет усилить стыки стен на глубинном уровне.

      • Длина изделия – 3000 м;
      • Размер полочки – 35 мм.

      Маячковый профиль ПМ

      Этот профиль необходим не для выставления каркаса, а для получения качественной отделки. Он крепится на стены из ГКЛ и других материалов в вертикальном направлении, центральное ребро является маяком для оштукатуривания поверхности. Сталь устойчива к коррозии.

      • Длина – 3000 мм;
      • Общая ширина – 22, 23, 60 мм;
      • Высота ребра – 6, 10 мм.

      В продаже встречаются изделия с маркировкой по размерам 22×6, 23×10, 60×6 мм.

      Крепеж гипсокартона и каркаса

      Монтаж профиля для гипсокартона и самих листов ГКЛ осуществляется посредством специального крепежа.

      Рис. 1: подвес, к которому крепятся потолочные и стеновые профили. Его длинные полочки монтажники подгибают на нужную длину и фиксируют к потолку.

    • Рис. 2: подвес анкерный крепит потолочный профиль. Наличие тяги и зажима позволяет регулировать положение ПП по высоте.
    • Рис. 3: удлинитель. Он используется при стыковке профилей в одной плоскости.
    • Рис. 4: соединитель-краб. Он необходим для фиксации профилей в одной плоскости под углом 900.
    • Рис. 5: многоуровневый соединитель для перпендикулярных профилей в разных плоскостях, например, при обустройстве многоступенчатой подвесной конструкции.
    • Рис. 6: дюбели и саморезы-болты крепят элементы каркаса и надежно фиксируют их на основании из дерева, бетона, камня.

    Еще один способ соединения профилированных направляющих – прокалывание смежных полочек просекателем. Со стороны движения иглы металл проникает по ходу ее движения, образуется прочное элементарное соединение без дополнительных приспособлений.

    Чем крепить гипсокартон к профилю

    После сборки каркаса можно приступать к обшивке конструкции. Для этого используют только саморезы, никакие больше крепежи для этой цели не подходят!

    Саморезы вводят в лист ГКЛ шуруповертом. Важно не нарушить целостность картона, иначе пострадает прочность соединения. Именно бумажная прослойка обеспечивает значительный коэффициент прочности. Шляпка должна войти в плоскость листа, захватив с собой картон.

    Какие саморезы нужны для профиля и гипсокартона – только фосфатированые, предназначенные для этого материала. В отличии от саморезов по дереву, у наших меньший шаг резьбы, хотя стоят они примерно одинаково.

    Для крепления ГКЛ можно использовать саморезы по дереву, но нужно быть осторожными: крупная резьба обеспечивает быстрое введение крепежа, есть риск срыва картона на 1-2 оборота.

    Длина саморезов по гипсокартону:

    • 25 мм используют для фиксации одинарных листов;
    • 45 мм понадобятся для крепления двух листов.

    Расстояние между соседними крепежами должно составлять 15-20 см. Опытные мастера вместо линейки для замера используют пядь – расстояние между вытянутыми в разные стороны большой и указательный пальцы.

    Какие есть размеры стенового профиля под обшивку из листов гипсокартона: обзор размеров от разных производителей, советы и рекомендации по минимизации отходов

    Профиль под гипсокартон для стен имеет свои размеры и сделан так, чтобы не было отходов. Виды ГКЛ, их маркировка, длина и ширина. Как разрезать, удлинить металлическое изделие — далее в статье.

    Какой нужен профиль для гипсокартона для стен

    Если есть желание самостоятельно монтировать конструкцию на вертикальные поверхности, тогда надо разобраться, какой нужен профиль для гипсокартона для стен. Есть много видов металлических изделий с различными размерами и назначением. Для стеновой обрешетки нужно 2 основных типа профиля и дополнительные материалы.

    Как подобрать размеры

    Современный рынок переполнен различными типами металлических планок, предназначенных для монтажа ГКЛ. В зависимости от того, какую конструкцию возводят – применяют определённый вид.

    Метал-планки бывают:

    1. Направляющая для потолочной конструкции ПНП (UD).
    2. Потолочная – ПП (CD).
    3. Стоечная – ПС (CW).
    4. Направляющая – ПН (UW).
    5. Угловая ПУ.
    6. Маячковый вид.
    7. Арочная – ПА.

    Первые 4 вида – основные материалы в создании гипсокартонной конструкции. Остальные идут дополнительными элементами, создающими жёсткость.

    Каждый вид имеет размеры. Основные из них:

    № п/пНаименование изделияЕго маркировкаРазмеры
    1Потолочный направляющийПНП — UD27х28
    2ПотолочныйПП — CD27х60
    3НаправляющийПН — UW50.65.75.100х40
    4СтоечныйПС — CW50.65.77.100х50

    Для создания обрешетки в выравнивании стен нужны материалы: направляющий ПН, стоечный ПС.

    Какие есть размеры стенового профиля для гипсокартона

    Для выравнивания стен применяют изделия:

    1. Несущий CW – 50х50, 75х50,100х50, 125х50 и 150х50 мм.
    2. Направляющий UW – 50х40, 75х40, 100х40,125х40 и 150х40 мм.
    3. Длина стоечного профиля от 2.6 м до 4 метров. Направляющий производят 3 – 4 метра. Есть различия во внешнем виде: на одних откатка 2-х полосок под крепление, а на других Н-образный вырез под кабели.

    В стеновой конструкции применяют стоечный вид ПС, он же стеновой – распространенный в создании гипсокартонных поверхностей.

    Имеет немного загнутые внутрь боковинки, а по «спинке» идут 2 продольных канала.

    Производители изготавливают планки такой длины, что позволительно сделать расчет и работать без отходов. Размеры таковы:

    • длина 2.5-4 метра;
    • ширина 6 см – это удобно при монтаже 2-х листов ГКЛ. На 1 лист 3 см и столько же на другой. Стык получается прочным;
    • высота боковых частей 27 мм.

    Направляющая планка, применимая в создании каркаса на стене под гипсокартон. Это основа всей конструкции. Изделие крепят на пол и потолок, в него вставляют стоечный направляющий, фиксируют дюбель-гвоздями, стоечные крепят в направляющие саморезами, а от стены к профилю идет прямой подвес.

    Маркировка направляющего ПН, европейская UW. Он имеет прямую форму без загиба. Длина изделия – 3 метра, ширина 2.7 см, высота боковинок 2.8 см. толщина изделия 0.5 мм.

    Вспомогательные профили, применяемые для жесткого основания под ГКЛ.

    1. Угловой – применяют при отделке конструкции. Это защита углов от ударов.
    2. Маячковые изделия – используют при штукатурке поверхности.

    Кроме метал-планок, для создания каркасной основы под гипсокартон, используют элементы:

    • Прямой подвес – это перфорированная полоска. Её загибают по бокам, а центр крепят к стене. К этому подвесу фиксируют стоечный профиль, также он применим в металлическом каркасе на потолке.
    • Соединители. Эти металлические изделия монтируют, когда надо соединить 2 профиля. Предназначены для стоечного, а также потолочного профиля.
    • Крабы – монтируют в потолочной конструкции, однако если же создают сложный вертикальный каркас под фигурную гипсокартонную конструкцию, или идет усиление обрешетки для навешивания на стену тяжелых предметов, тогда применяют краб (соединитель).

    Для крепления метал-планок и прямых подвесов к черновому основанию применяют дюбель-гвозди.

    Выбирая металлические изделия для создания каркасной основы под ГКЛ, надо обращать внимание на производителя, его качество, какая толщина металла, есть ли следы коррозии, ровность изделия.

    Какой нужен профиль для гипсокартона для стен

    Направляющую планку из оцинкованного металла ПН (UW) используют как основу всего стенового каркаса. Её крепят к стене и потолку так, чтобы фиксация была зеркальной, без сдвига. Также их надо закрепить к противоположным стенам. Получится ровный четырехугольник, создающий плоскость. Крепление производят дюбель-гвоздями, расстояние 20-25 см друг от друга. От края профиля надо отступить 5 см и закрепить первым дюбель-гвоздем.

    После к стене по разметке фиксируют прямые подвесы, служащие держателем стоечного элемента. Для фиксации также применимы дюбель-гвозди.

    В направляющие ПН (UW) вставляют стоечные ПС (CW). Их фиксируют саморезами-клопами. Ровность плоскости регулируют уровнем и стоечные крепят к подвесам саморезами.

    Для жесткости конструкции через каждых 40 см делают поперечные. Их нарезают из стоечного ПС (CW) и фиксируют к вертикальным стоечным крабами.

    Можно ли регулировать размеры

    Заводы производят стандартную длину изделия 3-4 метра. Однако в создании ровной перегородки, стены с фигурными элементами нужна различная длина изделия. Для этого металлические элементы либо удлиняют, либо подрезают на ту длину, которая нужна для конструкции.

    Способы разрезания профиля:

    1. Ножницы для разрезания металла. Разрезать изделие ровно можно только по намеченным линиям. Недостатком считают немного загнутые края после разрезания. Отрезанную планку кладут на ровную поверхность и выравнивают постукиванием молотка.
    2. Ножовка по металлу — не очень удобный способ. От разрезания изделия есть мелкая стружка. Однако разрез получится ровный.
    3. Болгарка. При работе с электроприбором во все стороны летят искры.

    1. Отрезной станок. Большой электроприбор, используемый в больших помещениях при больших объемах работы.

    Разрезать профиль можно беспроблемно ножницами советского производства.

    Удлинение метал-элемента. Для того чтобы нарастить изделие используют 2 способа:

    1. Применение удлинителя – металлическая прочная деталь, покрытая защитным слоем о коррозии. Её прикладывают к краям двух планок и фиксируют саморезами.
    2. Самодельный удлинитель из направляющего ПН. Надо отрезать от изделия 10 см и приложить к краям профилей. Фиксация идет саморезами-клопиками.

    Регулировать длину металлического элемента каркаса легко. Надо только делать точные замеры и отметки. Не стоит выпускать из внимания миллиметры, поскольку они могут сыграть важную роль в ровности конструкции.

    Профили для создания каркасной конструкции на стене имеют определённые размеры и толщину материала. Они покрыты антикоррозийным средством (оцинкованные) – влажность не действует на металлические изделия. Перед тем, как приобретать профили, надо знать их количество из снятых размеров помещения.

    Полезное видео

    Читайте также:  Подключение вытяжки к электросети своими руками
Ссылка на основную публикацию
