Есть два наиболее распространенных способа расчета необходимой длины кабелей для монтажа электропроводки в квартире или частном доме. Первый – основываясь на уже разработанной план-схеме электропроводки; второй – по совокупной площади помещений в доме или квартире. В этой статье мы рассмотрим оба этих способа, которые помогут Вам рассчитать необходимую длину кабеля для электропроводки.

По готовой план-схеме

Как уже сказано выше, точнее всего проводить расчет длины кабеля по уже готовой план-схеме электропроводки.

На грамотно разработанной план-схеме должны быть указаны следующие данные:

  1. Количество розеток, выключателей освещения и распределительных коробок в комнатах. Кроме того, для каждого элемента должна быть указана высота установки и способ присоединения к электросети – через распределительные коробки или непосредственно от электрощитка.
  2. Точки установки всех приборов, которые будут подключаться к линиям освещения (то есть, не через розетки). Это люстры, точечные светильники и т.д. Для каждой такой точки необходимо предусмотреть запас в 20 сантиметров плюс высота навесных потолков, если они будут устанавливаться.
  3. Количество жил и их сечение для розеточных линий (обычно это кабель ВВГнг 3х2,5 кв.мм.), для подключения мощных потребителей электроэнергии (3х4 кв.мм.) и для линий освещения (ВВГнг 3х1,5 кв.мм). Вам необходимо будет рассчитать длину каждого из этих проводников.

Также нужно определиться с методом подключения мощных электроприборов. Лучше всего, если для них будут проложены отдельные линии от электрощитка.

По готовой план-схеме, где указаны все эти данные, можно достаточно легко и точно рассчитать длину кабелей, необходимых для электроснабжения квартиры или частного дома. В идеальном случае на этапе проектирования выполняется также разметка стен, что позволяет потом с помощью рулетки получить точные длины всех линий.

Дополнительно при расчете следует учитывать следующие моменты:

  • Для каждой розеточной группы и выключателя добавьте по 20 сантиметров запаса для соединения проводов в распределительной коробке.
  • Для соединений в электрощитке запас должен быть около 50 см.
  • Общий запас увеличьте на 10-20%, что позволит полностью исключить риск неприятных ситуаций, когда для подключения какой-нибудь розетки не хватило буквально пары метров кабеля.

Упрощенный способ

Если у Вас нет готового проекта электропроводки и Вы считаете, что он Вам не нужен, можно использовать более простой способ расчета длины кабеля. Этим способом нередко пользуются даже профессиональные электромонтажники.

В данном случае мы рассчитываем количество кабеля просто умножив площадь квартиры или дома на «4». То есть, для монтажа электропроводки квартиры площадью 75 кв.м. нам понадобится 4х75 – 300 метров кабеля. Это как говорится, «в среднем по больнице». Если речь идет о большом доме, «нафаршированном» бытовой и цифровой техникой, то можно умножить даже на «5». А вот для небольшой однокомнатной квартиры достаточно будет коэффициента «3».

Однако, этот способ позволяет узнать только общую длину электропроводки. Но что делать, если Вы собираетесь использовать различные марки проводов для линий освещения и силовых? В этом случае количество каждого из кабелей рассчитывается в соотношении 2 к 3. То есть, продолжая пример выше, из 300 метров кабеля 120 метров пойдут на линии освещения, а 180 – на розеточные линии.

Наши контакты

Торговый Дом «Югтелекабель»

350051, Россия, г. Краснодар,
ул. Шоссе Нефтяников, 37/3

Сколько нужно кабеля на электроснабжение дома либо квартиры?

Схема в помощь!

Лучше и точнее всего выполнять расчет, предварительно составив схему электропроводки в доме.

На подготовленном проекте должны быть указаны следующие моменты:

  1. Точное количество розеток, выключателей и распределительных коробок, а также высота их крепления и способ подключения к сети (через распределительные коробки в комнатах либо напрямую от щитка). Подробнее о расположении розеток в квартире читайте в статье: https://samelectrik.ru/pravilnoe-raspolozhenie-rozetok-v-kvartire.html.
  2. Места установки всех осветительных приборов в комнатах: бра, люстр и что самое важное – точечных светильников. Кстати, перед тем, как рассчитать длину кабеля на электропроводку, определитесь с высотой потолка. Вы должны понимать, что запас будет около 20 см, если потолки не будут опускаться, и около 50 см, если потолок опуститься на 30 см.
  3. Выбранное сечение кабеля для розеточной группы, подключения мощных электроприборов и линии освещения. К примеру, при проектировании освещения обычно используются провода сечением 3*1,5 мм 2 , на розетки нужен кабель с более мощными жилами – 3*2,5 мм 2 . Что касается мощных электроприборов, то даже для подключения варочной панели должен использоваться кабель сечением 3*6 мм 2 (cогласно СП 256.1325800.2016 п. 10.2). Как Вы понимаете, это очень важный момент при расчете длины проводки, т.к. покупать придется каждый тип проводов отдельно в нужном количестве. Рассчитать сечение кабеля по мощности и току можно без особых проблем.

Кстати, с подключением бытовой техники нужно тоже определиться сразу. Скорее всего, на каждую группу электроприборов придется вести отдельный провод от щитка, а не просто выводить новую линию от распределительной коробки в комнате!

Уже подготовив наглядный проект электропроводки, можно подсчитать, сколько кабеля нужно на электроснабжение дома либо квартиры. Конечно, идеально будет сразу же выполнить разметку стен и потолка под проводку, чтобы потом просто рулеткой замерить все отчерченные линии и рассчитать суммарное количество каждого из типов проводов для проектируемой сети, но, как показывает практика, этого никто не делает.

Дополнительно в расчет Вы должны внести следующие корректировки о которых, возможно, не знали:

  • Суммарное количество проводов умножьте на коэффициент 1,1-1,2. Это запас, который не допустит ситуации, когда до розеток не хватило несколько метров и приходится идти докупать материал.
  • На розетки и выключатели оставьте запас длины не менее 20 см для соединения электрических проводов.
  • Если не определились с потолком, лучше рассчитать запас не менее 50 см кабеля на подключение светильников.
  • Для сборки распределительного щитка запас должен быть около 50 см.

Вот по такому принципу можно самостоятельно рассчитать количество материалов на монтаж электропроводки в доме либо квартире. О более простой технологии расчетов мы расскажем ниже.

Вариант для ленивых

Если Вам лень тратить время на проектирование домашней сети, можете воспользоваться упрощенным расчетом длины проводников. Этим методом, кстати, пользуется множество даже профессиональных электриков, которые уже по собственному опыту могут посчитать, сколько провода нужно на тот или иной объект. Суть заключается в том, что нужно рассчитать количество кабеля для электропроводки по площади помещения. Все очень просто – берете площадь частного дома либо квартиры и умножаете на «2». Вот столько примерно Вам нужно длины кабельной продукции, чтобы провести проводку.

Помимо того, что это «расчет на глаз», так еще и не стоит забывать о важном нюансе – Вы, таким образом, сможете рассчитать только протяженность одной из линий (освещения либо силовой). А вот точно узнать, сколько провода Вам потребуется на розетки, а сколько на освещение, не получится.

В этом случае, опять-таки, принято брать продукцию в соотношении 1:1,5 – 1 часть на то, чтобы провести свет в комнатах, а 1,5 части на розетки и подключение техники. К примеру, если дом площадью 100 кв.м., придется купить 200 метров на светильники и 300 на розетки.

Опираясь на отзывы множества форумчан, в том числе и электриков, можно сказать, что такой вариант расчета электропроводки в большинстве случаев оказывается верным. Люди пишут, что, к примеру, на однокомнатную квартиру площадью 40 кв.м. вполне хватило 100 метров кабеля. В то же время для электроснабжения двухэтажного коттеджа общей площадью 400 кв.м. достаточно рассчитать по 1 км из каждого типа проводов. Если же расчет будет неверным, лучше докупить несколько десятков метров, чем переплатить довольно приличную сумму.

Напоследок рекомендуем просмотреть видео, на котором изложен расчет количества материалов для электромонтажа:

Вот таким образом можно узнать, сколько провода нужно на электроснабжение собственного жилья. Кстати, если Вы решите сделать открытую проводку, подсчет длины кабель-каналов делать нужно только опираясь на готовую схему. Надеемся, что теперь Вы знаете, как рассчитать количество кабеля на электропроводку.

Также читают:

Расчет длины кабеля для прокладки электропроводки

Перед проведением монтажа проводки вам необходимо провести правильный расчет длины кабеля. Провести правильный расчет можно с помощью двух способов. В первом способе вам потребуется опираться на готовую схему, которую вы должны были составить заранее. Второй способ предполагает в себе подсчет длины кабеля по суммарной площади комнат.


Какой из этих способов вы выберете решать только вам. В этой статье мы подробно расписали, как рассчитать количество кабеля для электропроводки в частном доме.

Расчет длины кабеля с помощью схемы

Расчет количества кабеля будет выполнить намного проще, если вы уже составили готовую схему.

Вот основные моменты, которые вы обязательно должны были указать на схеме:

  1. Необходимо указать точное количество всех выключателей, розеток и распределительных коробок, которые будут находиться в комнате. Также для более точного расчета длины кабеля необходимо правильно указать их высоту расположения от пола.
  2. Указать нужно не только места установки основного освещения, но и места для установки дополнительного освещения. К дополнительному освещению относят: бра, точечные светильники. Перед тем как рассчитать длину кабеля на электропроводку вам необходимо определиться с высотой потолка. Если потолок опускаться не будет, тогда запас должен составить 20 см. Если он опустится на 30 см, тогда запас должен составлять 50 сантиметров.
  3. При составлении схемы обязательно указывайте, какое сечение кабеля будет использоваться. Например, для освещения подойдет провод 3х1.5 мм. Для розеток лучше использовать мощный провод 3х2.5 мм. Для подключения мощных приборов в своем доме используйте провод 3х4 мм.
Читайте также:  Установка розеток и выключателей своими руками

Как видите, чтобы произвести правильный расчет длины провода необходимо учитывать и его сечение. Тогда вы точно сможете определиться, сколько кабеля нужно на квартиру. С сечением для бытовых приборов лучше определиться еще перед составлением схемы. Это все, потому что мощные приборы лучше подключать сразу от щитка. Проводка в бане требует обязательного расчета схемы.

После подготовки наглядного проекта вы поймете, сколько кабеля нужно на электроснабжение дома или квартиры. Еще лучше будет, если вы сразу произведете разметку на стенах. Для этого необходимо просто начертить линии и рассчитать суммарное количество каждого из проводов.

В каждый расчет вам также следует вносить некоторые корректировки. К основным корректировкам относят:

  1. Все количество проводов вам необходимо умножить на 1.2. Благодаря этому расчету у вас не возникнет ситуации с нехваткой проводов.
  2. Для выключателей запас длины обязательно должен составлять не менее 15 см.
  3. Если вы еще не определились, какой потолок у вас будет, тогда на запас лучше оставлять 50 см.
  4. Для проведения работ в распределительном щитке запас прочности должен составлять 50 см.

Расчет количества кабеля с помощью вычислений

Если вы не желаете тратить свое время на составление схемы, тогда провести расчет длины кабеля можно по упрощенной схеме. Ретро проводка является открытой и поэтому ее легко можно посчитать с помощью этой схемы. Упрощенная схема расчета длины проводников позволяет сэкономить свое время. Иногда этот метод используют даже профессиональные электрики. Ее суть заключается в том, что вам необходимо будет рассчитать количество кабеля по площади помещения. Для этого вам необходимо взять площадь своего дома и умножить это число на 2. Вот сколько кабеля вам потребуется для прокладки проводки.

Вот этот вариант расчета считается наиболее простым, но вам также не следует забывать про дополнительные нюансы. С помощью этого вы рассчитаете только свою протяженность для одной линии. Точно определить длину с помощью этой схемы не получится. Для того чтобы расчет длины кабеля был верным вам потребуется считать продукцию в соотношении 1:1.5. Первое число берется на свет для комнат, а второе на подключение розеток.

В интернете можно встретить большое количество отзывов об этой схеме. Даже профессиональные электрики сообщают о том, что этот способ является не только простым, но и верным. Если вы не уверенны, что ваш расчет верный, тогда лучше купите провода на 10 метров больше. Этого запаса вам точно должно хватить.

Расчёт электропроводки в квартире своими силами

Вступление

Если вы ремонтируете, меняете, делаете новую электропроводку в квартире, нельзя обойти этап расчёта электропроводки. Этот расчёт даст требуемое сечение кабеля проводки и прояснит варианты защиты проводки.

Что включает расчёт электропроводки в квартире?

Давайте определимся, что включает полный расчёт электропроводки квартиры.

  • Во-первых, это расчёт сечения кабеля или кабелей необходимого для проводки.
  • Во-вторых, это вычисление длины необходимых кабелей.
  • В третьих, это подбор номиналов автоматов и устройств защиты электропроводки.

Посмотрим подробно на каждый этап расчёта электропроводки подробно, но для начала выполним некоторые подготовительные работы.

Выбор типа проводки

На этом этапе вы должны определиться с типом электропроводки, а именно будет ли проводка скрытой или она будет открытой.

Скрытой электропроводкой считается проводка, монтируемая внутри строительных конструкций помещений. Иначе, скрытая проводка это проводка визуально не видимая глазу. При чём, невидимость распространяется не только на кабели, но и конструкции монтажа.

Например, кабель, уложенный в слой штукатурки в стене, считается скрытым, а кабель, уложенный в кабель канале плинтуса или кабель канале, относится к открытой проводке.

Открытой электропроводкой считается проводка визуально видимая глазу. При чём, кабель, уложенный в плинтусе, наличнике, видимом коробе, лотке, видимой трубе относится к открытой проводке.

Выбор типа проводки повлияет на расчёт сечения жил кабеля, о котором чуть ниже.

Расчёт сечения кабеля

Этот расчёт важнейший в общем расчёт электропроводки квартиры. От него будет зависеть безаварийная и стабильная работа электропроводки, а также её безопасность для окружающих.

Расчёт сечения кабеля проводится по мощности планируемых к подключению электроприборов и длине электрических линий. Второй расчёт называется расчётом потерь, и он не актуален для проводки квартиры.

Сечение кабеля рассчитываем по мощности на основе простых законов физики из курса средней школы и таблиц ПУЭ.

Напомню, ПУЭ это «Правила Устройства Электроустановок» — базовый нормативный закон электрика. Скачать его можно тут и тут.

Простейший расчёт по мощности проводим на основе закона Ома: Электрическая мощность сети прямо пропорциональна силу тока и напряжению в сети. Нам нужно расчитать не мощность, а силу тока, поэтому нам актуальна такая версия закона: сила тока в электрической цепи прямо пропорциональная мощности, и обратно пропорциональная напряжению в цепи.

Математическая формула расчёта выглядит так:

P=U×I

Для этой формулы у нас точно известно напряжения в цепи (U). Бытовое напряжение в квартире равно 220-230 Вольт.

Мощность для формулы (P) нам нужно посчитать самостоятельно, сложив потребляемые мощности всех бытовых приборов, которые будут включены в эту электрическую цепь.

Взять мощность бытовых приборов можно из их паспорта, описании в магазине или запросив в Интернет поиск «мощности бытовых приборов». Вы легко найдете таблицу основных бытовых приборов используемых в квартире.

Имея суммарную мощность и напряжение цепи, мы легко посчитаем максимальную силу тока (I) этой цепи. Например, вы делаете новую розетку для электрической плиты. Пусть по паспорту её максимальная мощность будет 5100 Вт. Напряжение мы знаем оно 220 Вольт. Простым делением получаем, что максимальная сила тока этой цепи будет 23,18 А. Округляем в большую сторону, получаем, что сила тока этой цепи, с максимальной нагрузкой, будет 24 Ампера.

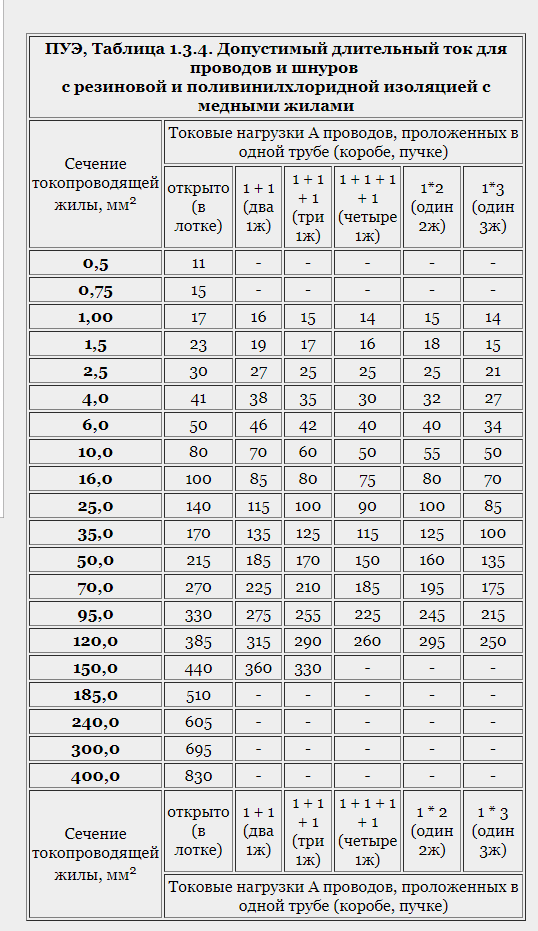

Имя это значения, мы легко рассчитаем сечение необходимого кабеля, воспользовавшись таблицам 3 из ПУЭ. Не буду приводить все таблицы ПУЭ, покажу сводный вариант расчёта:

Как видите по таблице, вы легко по силе тока определите сечение необходимого кабеля. Более того вы можете это сделать даже по расчётной мощности включаемый приборов.

Расчет автоматов и устройств защиты

Итак, мы рассчитали сечение необходимого кабеля, заодно рассчитав максимальную силу тока в цепи. По значению силы тока мы можем подобрать автомат защиты этой цепи.

Автомат защиты это электротехническое устройство, обеспечивающее автоматическое отключение электропитания цепи за безопасно короткое время при возникновении аварийных ситуаций короткого замыкания и перегрузки.

При подборе номинала автомата защиты нам понадобится округлённое в большую сторону значение силы тока нашей цепи и знание шага номиналов имеющихся в продаже. В продаже вы найдете автоматы защиты с номиналов по току 6, 10, 16, 25, 32, 64 Ампера.

Чтобы выбрать устройство защиты нужно вспомнить, что это такое.

Устройство защиты или УЗО, это электротехническое устройство, обеспечивающее автоматическое отключение электропитания цепи при возникновении потенциальных угроз человеку быть пораженным электротоком.

Например, в ванной идет утечка тока от питающего кабеля на металлический корпус машины. Сила этого тока недостаточна, чтобы сработал автомат защиты. Вместе с тем во влажной среде этот ток может быть опасен для человека. УЗО определяет такие токи, которые называются дифференциальными, и отключает электропитание цепи.

При выборе УЗО нужно учесть, что:

  • УЗО ставится в цепь со стороны подачи электропитания вместе с автоматом защиты.
  • Устройство ставится в цепь после автомата защиты этой электрической группы.
  • Номинал УЗО по току должен быть на шаг меньше номинала автомата защиты, установленного вместе с УЗО.

Данные правила относятся к УЗО отдельной группы, но не относятся к выбору УЗО используемого для защиты нескольких групп электропроводки.

Чтобы упростить задачу расчёта номиналов автоматов защиты квартирной электропроводки, есть рекомендуемый вариант, который сработает для любой средней квартиры.

В этой визуальной таблице вы видите, как нужно разбить электропроводку квартиры на группы и какой подобрать номинал автомата защиты для каждой группы.

Расчёт длины кабеля

Длину необходимых кабелей нужно промерить рулеткой от мест расстановки розеток и светильников квартиры до щита.

Если вы делаете проводку для отдельной электроточки это сделать несложно. Однако если вы делаете проводку для всей квартиры с несколькими группами вам нужно предварительно нарисовать схему электропроводки с обозначением на схеме групп проводки и трасса прокладки кабелей.

К полученной длине кабеля нужно прибавить 10%-15% для запаса. Для правильного выбора трассировки кабеля нужно помнить о правилах монтажа электропроводки.

Пример

Для примера проведём расчёт электропроводки в квартире для новой стиральной машины. Я выбрал для примера, стиральную машину Bosch WAN20060OE. Её максимальная потребляемая мощность 2300 Вт (по описанию).

Для стиральной машины нужно сделать отдельную группу со своим автоматом защиты и УЗО. Отдельная группа защиты означает, что розетка стиральной машины должна питаться электрическим кабелем, идущим от квартирного щита и защищаться отдельным автоматом защиты и желательно, отдельным УЗО.

Читайте также:  Как снять со стен жидкие обои

Расчёт по току:

Делим 2300 Вт на 220 Вольт и получаем силу тока цепи равную 10,45 Ампер. Здесь округляем в меньшую сторону, так как напряжение может быть 220-230 В.

Получаем ток данной цепи 10 Ампер. По таблице смотрим сечение кабеля. Оно равно 2,5 мм 2 , для меди. Алюминиевый кабель в рассмотрение не берем.

Автомат защиты выбираем с запасом на 16 Ампер. УЗО выбираем на рабочий ток 10 или 16 Ампер. Ток срабатывания УЗО 30 мА.

Для улучшения эргономии щита, пару автомат защиты+УЗО лучше заменить на дифференциальный автомат защиты (дифавтомат). Он выполнит обе функции защиты. Номинал дифференциального автомата защиты 16 Ампер.

Длину необходимого кабеля промеряем рулеткой от места установки розетки до места установки автомата защиты. К этой длине прибавляем 10%.

Всё, расчет электропроводки в квартире для новой стиральной машины проведён.

Вывод

В этой статье я показал общий расчёт электропроводки в квартире своими силами. Конечно, расчёт всей электропроводки более сложен, но базироваться он будет именно на этих общих принципах.

Расчет сечения кабеля: зачем он необходим и как правильно выполнить

Самое уязвимое место в сфере обеспечения квартиры или дома электрической энергией – это электропроводка. Во многих домах продолжают использовать старую проводку, не рассчитанную на современные электроприборы. Нередко подрядчики и вовсе стремятся сэкономить на материалах и укладывают провода, не соответствующие проекту. В любом из этих случаев необходимо сначала сделать расчет сечения кабеля, иначе можно столкнуться с серьезными и даже трагичными последствиями.

Для чего необходим расчет кабеля

В вопросе выбора сечения проводов нельзя следовать принципу «на глаз». Протекая по проводам, ток нагревает их. Чем выше сила тока, тем сильнее происходит нагрев. Эту взаимосвязь легко доказать парой формул. Первая из них определяет активную силу тока:

где I – сила тока, U – напряжение, R – сопротивление.

Из формулы видно: чем больше сопротивление, тем больше будет выделяться тепла, т. е. тем сильнее проводник будет нагреваться. Сопротивление определяют по формуле:

где ρ – удельное сопротивление, L – длина проводника, S – площадь его поперечного сечения.

Чем меньше площадь поперечного сечения проводника, тем выше его сопротивление, а значит выше и активная мощность, которая говорит о более сильном нагреве. Исходя из этого, расчет сечения необходим для обеспечения безопасности и надежности проводки, а также грамотного распределения финансов.

Что будет, если неправильно рассчитать сечение

Без расчета сечения проводника можно столкнуться с одной из двух ситуаций:

  • Слишком сильный перегрев проводки. Возникает при недостаточном диаметре проводника. Создает благоприятные условия для самовозгорания и коротких замыканий.
  • Неоправданные затраты на проводку. Такое происходит в ситуациях, когда были выбраны проводники избыточного диаметра. Конечно, опасности здесь нет, но кабель большего сечения стоит дороже и не столь удобен в работе.

Что еще влияет на нагрев проводов

Из формулы (2) видно, что сопротивление проводника зависит не только от площади поперечного сечения. В связи с этим на его нагрев будут влиять:

  • Материал. Пример – у алюминия удельное сопротивление больше, чем у меди, поэтому при одинаковом сечении проводов медь будет нагреваться меньше.
  • Длина. Слишком длинный проводник приводит к большим потерям напряжения, что вызывает дополнительный нагрев. При превышении потерь уровня 5% приходится увеличивать сечение.

Пример расчета сечения кабеля на примере BBГнг 3×1,5 и ABБбШв 4×16

Трехжильный кабель BBГнг 3×1,5 изготавливается из меди и предназначен для передачи и распределения электричества в жилых домах или обычных квартирах. Токопроводящие жилы в нем изолированы ПВХ (В), из него же состоит оболочка. Еще BBГнг 3×1,5 не распространяет горение нг(А), поэтому полностью безопасен при эксплуатации.

Кабель ABБбШв 4×16 четырехжильный, включает токопроводящие жилы из алюминия. Предназначен для прокладки в земле. Защита с помощью оцинкованных стальных лент обеспечивает кабелю срок службы до 30 лет. В компании «Бонком» вы можете приобрести кабельные изделия оптом и в розницу по приемлемой цене. На большом складе всегда есть в наличии вся продукция, что позволяет комплектовать заказы любого ассортимента.

Порядок расчета сечения по мощности

В общем виде расчет сечения кабеля по мощности происходит в 2 этапа. Для этого потребуются следующие данные:

  • Суммарная мощность всех приборов.
  • Тип напряжения сети: 220 В – однофазная, 380 В – трехфазная.
  • ПУЭ 7. Правила устройства электроустановок. Издание 7.
  • Материал проводника: медь или алюминий.
  • Тип проводки: открытая или закрытая.

Шаг 1. Потребляемую мощность электроприборов можно найти в их инструкции или же взять средние характеристики. Формула для расчета общей мощности:

где P1, P2 и т. д. – мощность подключаемых приборов, Кс – коэффициент спроса, который учитывает вероятность включения всех приборов одновременно, Кз – коэффициент запаса на случай добавления новых приборов в доме. Кс определяется так:

  • для двух одновременно включенных приборов – 1;
  • для 3-4 – 0,8;
  • для 5-6 – 0,75;
  • для большего количества – 0,7.

Кз в расчете кабеля по нагрузке имеет смысл принять как 1,15-1,2. Для примера можно взять общую мощность в 5 кВт.

Шаг 2. На втором этапе остается по суммарной мощности определить сечение проводника. Для этого используется таблица расчета сечения кабеля из ПУЭ. В ней дана информация и для медных, и для алюминиевых проводников. При мощности 5 кВт и закрытой однофазной электросети подойдет медный кабель сечением 4 мм 2 .

Правила расчета по длине

Расчет сечения кабеля по длине предполагает, что владелец заранее определил, какое количество метров проводника потребуется для электропроводки. Таким методом пользуются, как правило, в бытовых условиях. Для расчета потребуются такие данные:

  • L – длина проводника, м. Для примера взято значение 40 м.
  • ρ – удельное сопротивление материала (медь или алюминий), Ом/мм 2 ·м: 0,0175 для меди и 0,0281 для алюминия.
  • I – номинальная сила тока, А.

Шаг 1. Определить номинальную силу тока по формуле:

где P – мощность в ваттах (суммарная всех приборов в доме, для примера взято значение 8 кВт), U – 220 В, Кс – коэффициент одновременного включения (0,75), cos φ – 1 для бытовых приборов. В примере получилось значение 36 А.

Шаг 2. Определить сечение проводника. Для этого нужно воспользоваться формулой (2):

Потеря напряжения по длине проводника должна быть не более 5%:

Потери напряжения dU = I · R, отсюда R = dU/I = 11/36 = 0,31 Ом. Тогда сечение проводника должно быть не меньше:

В случае с трехжильным кабелем площадь поперечного сечения одной жилы должна составить 0,75 мм 2 . Отсюда диаметр одной жилы должен быть не менее (S/ π) · 2 = 0,98 мм. Кабель BBГнг 3×1,5 удовлетворяет этому условию.

Как рассчитать сечение по току

Расчет сечения кабеля по току осуществляется также на основании ПУЭ, в частности, с использованием таблиц 1.3.6. и 1.3.7. Зная суммарную мощность электроприборов, можно по формуле определить номинальную силу тока:

Для трехфазной сети используется другая формула:

где U будет равно уже 380 В.

Если к трехфазному кабелю подключают и однофазных, и трехфазных потребителей, то расчет ведется по наиболее нагруженной жиле. Для примера с общей мощностью приборов, равной 5 кВт, и однофазной закрытой сети получается:

BBГнг 3×1,5 – медный трехжильный кабель. По таблице 1.3.6. для силы тока 18 А ближайшее в значение – 19 А (при прокладке в воздухе). При номинальной силе тока 19 А сечение его токопроводящей жилы должно составлять не менее 1,5 мм 2 . У кабеля BBГнг 3×1,5 одна жила имеет сечение S = π · r 2 = 3,14 · (1,5/2) 2 = 1,8 мм 2 , что полностью соответствует указанному требованию.

Если рассматривать кабель ABБбШв 4×16, необходимо брать данные из таблицы 1.3.7. ПУЭ, где указаны значения для алюминиевых проводов. Согласно ей, для четырехжильных кабелей значение тока должно определяться с коэффициентом 0,92. В рассматриваемом примере к 18 А ближайшее значение по таблице 1.3.7. составляет 19 А.

С учетом коэффициента 0,92 оно составит 17,48 А, что меньше 18 А. Поэтому необходимо брать следующее значение – 27 А. В таком случае сечение токопроводящей жилы кабеля должно составлять 4 мм 2 . У кабеля ABБбШв 4×16 сечение одной жилы равно:

Согласно таблице 1.3.7. этот кабель рациональнее использовать при номинальном токе 60 А (при прокладке по воздуху) и до 90 А (при прокладке в земле).

Расчет сечения кабеля по мощности: калькулятор или таблицы по науке для начинающего электрика

Неправильно выполненные электромонтажные работы при строительстве или ремонте дома часто сопровождаются авариями, пожаром или получением электрических травм. Поэтому сразу на стадии их планирования необходимо использовать проводку, отвечающую требованиям безопасности.

В статье показываю, как выполнить расчет сечения кабеля по мощности: калькулятор и таблицы прилагаются. Информацию для новичков дополняю картинками и схемами, поясняющими основные электрические процессы.

Опытный электрик может не читать пояснения, а сразу через раздел содержания открыть онлайн калькулятор и сделать в нем нужные вычисления.

Чем опасна неправильно смонтированная электропроводка: как проявляются скрытые риски

С начала дачного сезона привел ко мне новый сосед своего знакомого Андрея. У того просьба: помочь решить вопрос с пониженным напряжением на его участке. Особенно его беспокоит низкий уровень в гараже, где он разместил свою мастерскую с электрическими станками.

Поехали смотреть и проверять. Напряжение подается на вводной щит частного дома. Мой карманный мультиметр показал 203 вольта, что в принципе приемлемо для сельской местности.

Читайте также:  Изготовление стола из досок своими руками

А вот дальше начались чудеса. На его большой территории размещено несколько хозяйственных построек. Они подключены последовательной цепочкой: одно к другому. Гараж находится в самом конце.

Общая длина магистрали превышает сотню метров. Подключение выполнено тем, что было под рукой: медный провод 1,5 мм кв, а отдельные участки между строениями запитаны даже скрутками из алюминия 2,5 квадрата.

Этот участок обладает повышенным сопротивлением. Оно создает падение напряжения на входе в гараж до 185 вольт. А этого уже недостаточно для нормальной работы электродвигателей различных станков.

У Андрея на участке от дома до мастерской потери составили 18 вольт. Он собирался приобрести стабилизатор напряжения для гаража, а я ему объяснил, что так делать нельзя по следующим причинам:

  1. стабилизатор поднимет уровень напряжения на своем выходе и мощность потребления станками еще больше возрастет;
  2. от этого дополнительно увеличится нагрузка на проводку.

В этой ситуации возникнет дополнительная просадка напряжения на входе в стабилизатор, что повлечет:

  • его отключение от защит;
  • или возникновение аварийной ситуации в проводке из-за ее перегруза и перегрева.

Принципы выбора кабеля по току: какие процессы учитываются

Провода и кабели для домашней проводки выпускаются большим ассортиментом с разным сечением жил из меди или алюминия. Их поперечное сечение вычисляется по формуле площади круга через диаметр, который легко определить измерительными инструментами, например, микрометром.

Поскольку они предназначены для работы в разных условиях эксплуатации, то обладают различной конструкцией, каждая из которых имеет свое название, например, NYM, ПУНП, ПУНГП, ВВГ, ВВГнг, ПВС и другие обозначения.

Внутренняя конструкция любого из них состоит из металлических жил и изоляции. В качестве примера показываю картинкой кабель ВВГнг.

Любая жила обладает электрическим сопротивлением. При прохождении тока по ней выделяется тепло, описываемое законом Джоуля-Ленца. Оно зависит от величины нагрузки, времени ее протекания и сопротивления проводника.

При этом происходит нагрев:

  1. металла жилы;
  2. слоя изоляции;
  3. окружающей кабель среды.

С третьим вопросом предлагаю разобраться поподробнее.

Как влияют условия эксплуатации на работу проводки: особенности открытой и закрытой прокладки

Обратите внимание на то, что окружающая кабель среда может отводить тепло, снижая нагрев, либо повышать его температуру за счет локализации места прокладки расположенными в непосредственной близости теплоизолирующими материалами.

Поэтому расположенная на открытом воздухе проводка, благодаря естественной вентиляции (перемещения тепла вверх, а охлажденных масс вниз), охлаждается лучше, чем спрятанная в трубах или внутри строительных конструкций.

Изоляционные материалы хорошо работают при нагреве до допустимой температуры, а после достижения ею критических значений усыхают, теряя свои диэлектрические свойства. Тогда через них создаются токи утечек, приводящие к авариям или пожарам.

Поэтому для каждого типа провода уже выбраны температуры допустимого нагрева с учетом прохождения по ним длительных нагрузок. Поскольку сопротивление по закону Ома уже влияет на величину тока, то по нему и проводится весь расчет.

При пользовании этой методикой необходимо суммировать все нагрузки, которые могут проходить по жиле. Например, розетки, подключенные шлейфом, могут питать одновременно несколько бытовых приборов. Этот момент следует учитывать при выборе сечения питающего их кабеля.

Чтобы не усложнять этот процесс формулами на практике используются уже готовые таблицы. Привожу выдержку из них, необходимую для домашнего мастера.

  • основан на многочисленных научных экспериментах;
  • заложен в ПУЭ для обеспечения надежной и безопасной работы электрооборудования;
  • позволяет оптимально выбрать сечение проводки по цене.

Для обеспечения повышенной безопасности при эксплуатации допустимо создавать запас по площади, используя кабель с более толстыми жилами. А монтировать его с уменьшенным сечением опасно.

Как рассчитать кабель по мощности нагрузки простыми словами

У большинства современных бытовых приборов в сопроводительной документации указывается информация не о токе нагрузки, а о величине мощности потребления. Эти параметры электрической сети взаимосвязаны.

Их легко пересчитать по известным формулам, содержащихся в шпаргалке электрика.

Однако есть более простой и доступный путь: уже готовая табличная форма. Она избавляет человека от математических вычислений.

Здесь действует то же правило сложения мощностей всех подключенных приборов, как и ранее для тока нагрузки.

Разберем пример. В розеточную группу из трех последовательно подключенных розеток может быть одновременно вставлено три потребителя с нагрузкой 2, 1,5 и 1,0 кВт. Складываем их и получаем 4,5 киловатта.

Смотрим таблицу. Для проводки 220 вольт, проложенной открытым способом, достаточно использовать медь сечением полтора квадрата или алюминий — 2,5. При выборе закрытого способа монтажа потребуется увеличить медный провод до 2,5 мм кв, а алюминиевый — до 4,0.

К слову: на любые розеточные группы общепринято выполнять монтаж проводов с сечением от 2,5 миллиметров квадратных. Здесь действуют дополнительные требования к их механической прочности, требующей запаса по толщине.

Особенно актуально это
требование к алюминиевой проводке, обладающей пониженной механической прочностью. В этом не раз убедились многочисленные владельцы квартир в старых многоэтажных зданиях.

Выбор сечения кабеля по мощности и току: таблица справочных данных

Этот способ вобрал в себя две вышеприведенные методики расчета. Они просто сведены в общую таблицу.

Ей удобно пользоваться, имея любую информацию: по току нагрузки или потребляемой мощности, что позволяет не заниматься переводом одной величины в другую.

Однако во всех этих таблицах скрыт один параметр, а именно: очень длинная электрическая цепь. Она косвенно влияет на результаты расчета. Но об этом читайте в следующем подразделе.

Почему необходимо учитывать длину протяженной электрической магистрали в частном доме

Во всех приведенных таблицах учитывается итоговое действие электрического тока на нагрев металлической жилы. Его величина практически не меняется внутри пределов квартиры, где от вводного щитка до конечного потребителя расстояние редко превышает 15 метров.

Однако мы знаем, что электрическое сопротивление провода влияет на ток, а оно с увеличением расстояния всегда возрастает прямо пропорционально отношению удельного сопротивления к площади поперечного сечения.

На длинных участках дополнительно возникают потери напряжения, а все это необходимо учитывать в точных расчетах, что и применяется на практике в онлайн калькуляторе, приведенном в следующем разделе.

В качестве пояснения приведу пример такого влияния, применённого при монтаже точных измерительных цепей напряжения ТН на своей подстанции 330 кВ, где потери должны быть минимальными. С ними борются всеми доступными способами.

Эти ТН расположены на ОРУ-330 кВ. Они удалены от релейных панелей на дистанцию порядка 300-400 метров.

Сборка вторичных цепей выполнена в шкафу. Они к нему подаются от выводной коробки, расположенной внизу основания фарфорового изолятора коротким контрольным кабелем с жилами 1,5 мм кв.

Его длину можете оценить визуально по фотографии. Она не превышает несколько метров. Выходные кабели цепей напряжения, проложенные к панелям релейного зала, имеют повышенное сечение жил и превышают 16 мм квадратных.

Это хорошо видно на обратной стороне ввода релейной панели.

Сделано это для того, чтобы минимизировать потери напряжения на такой большой дистанции. Они не должны вносить погрешность большую 0,5%.

По самим же панелям разводка опять выполняется жилами 1,5 квадрата. Короткие расстояния от ТН к его шкафу и в релейном зале не оказывают существенного влияния на потери.

Приведенным примером я постарался показать, как длина протяженной магистрали может повлиять на выбор и расчет кабеля. Все это учтено в онлайн калькуляторе.

Калькулятор расчета сечения кабеля по мощности с учетом условий эксплуатации

Онлайн методика позволяет оптимально вычислить сечение, которое будет:

  • надежно работать при длительной полной нагрузке без каких-либо повреждений;
  • полностью выдержит возникающие в цепи короткие замыкания;
  • исключит потери напряжения в магистрали ниже допустимого уровня;
  • обеспечит работу защитных устройств при недостаточном качестве заземления.

Вычисления необходимо делать индивидуально для каждого кабельного участка. Они позволяют:

  1. определиться с условиями монтажа и видами нагрузок, которые будут протекать по его жилам;
  2. учесть минимальные размеры способом расчета по току;
  3. обеспечить надежную работу при возникновении температурных перегрузок от коротких замыканий;
  4. выявить допустимые габариты для снижения потерь напряжения;
  5. выбрать сечение, основываясь на импендансе петли из-за недостаточного заземления.

Для проведения расчета потребуется подготовить:

  • информацию о характере нагрузки;
  • условия работы в однофазной или трехфазной схеме питания;
  • тип тока: постоянный или переменный;
  • величину нагрузки в киловаттах;
  • полный и пусковой коэффициенты мощности;
  • протяженность рабочей магистрали;
  • способ прокладки и конструкцию кабеля, учитывающую температурные нагрузки.

А дальше вводим эти исходные данные в таблицу и жмем кнопку «Расчет». Для перехода к следующим вычислениям надо просто нажать кнопку «Сброс» и повторить выше перечисленные операции.

Еще раз обращаю внимание на то, что за основу любого расчета пропускной способности кабеля взят наибольший ток, который способен выдерживать кабель длительно с сохранением диэлектрических свойств изоляции без ее повреждений. По его величине определяется поперечное сечение.

Рекомендую по вопросу выбора проводки дополнительно посмотреть видеоролик владельца «Электроснабжение в Москве»

Видеоматериал автора «Elektrik-sam.info» объясняет подробные алгоритмы вычисления сечения кабеля (провода).

Много полезной информации можно увидеть в комментариях под этими роликами.

Вот в принципе и все, что я хотел объяснить про расчет сечения кабеля по мощности, калькулятор к которому значительно облегчает математические действия. Если вы желаете обсудить это материал, то воспользуйтесь разделом комментариев.

Ссылка на основную публикацию
