Качественное крепление стропил к кирпичнои стене

Как прикрепить стропила к кирпичной стене. Качественное крепление стропил к кирпичнои стене

Крепление мауэрлата к кирпичной стене должно быть выполнено качественно и надежно, так как он является звеном, через которое усилия от веса крыши и боковых нагрузок взаимно компенсируются.

Для изготовления мауэрлата чаще всего берут брус сечением 150 мм или две доски соответствующего размера, которые между собой соединяют при помощи гвоздей. Материал надо брать сухим, его влажность не должна быть выше 22%.

Крепление на стену дома будет зависеть от таких факторов:

• особенность конструкции здания;
• площадь дома;
• материала, из которого сделаны стены.

Необходимо проводить жесткое крепление, здесь подвижность как при создании стропильной системы не нужна. Крепить основание надо четко горизонтально, упорные прорези необходимо делать со стороны стропильных ног, это не дает всей системе ослабевать в процессе эксплуатации.

Есть разные способы установки стропил на опору:

• скользящее крепление подразумевает опору стропил на брус, при этом они могут немного двигаться. Чтобы обеспечить высокую жесткость, используют ригели, которые на брусе держатся за счет крепления стропильных досок;
• упорное крепление подразумевает, что установка стропил проводится на выпиленные в них зубы или на брусок. Такой способ обеспечивает высокую жесткость, но боковые усилия в данном случае будут большими.

Крепление мауэрлата

Чаще всего дома имеют именно кирпичную стену, на которую и проводится крепление мауэрлата. Хотя такая стена и будет иметь высокую вертикальную прочность на сжатие, но она плохо переносит боковые нагрузки. Это, в большей степени, касается верхней части стены из кирпича, даже незначительное расширяющее усилие может привести к тому, что появятся разрушения. Это приводит к тому, что крепить мауэрлат надо замкнутым контуром, который должен обеспечивать не только распределение нагрузки, но и выполнять связывающий эффект.

Данный факт не относится к тем случаям, когда в доме не только стены, но и фронтоны сделаны из кирпича. Это позволяет разгрузить конструкцию, и часть боковых нагрузок на себя забирают фронтоны. В таких домах мауэрлат можно делать только на боковых стенах.

Если дом выполнен из кирпича, то для обеспечения максимальной устойчивости всей системы мауэрлат крепят с учетом следующих правил:

• укладка мауэрлата проводится по периметру здания, при этом балки устанавливают ближе к внутренней стороне стен. Нельзя допускать, чтобы он опирался на крайний декоративный слой кладки;
• оставляется выступ, необходимо помнить, что он должен быть небольшим, это обеспечит дополнительную защиту всей конструкции. Если на крышу будут действовать неравномерные нагрузки, это не позволит стропилам сдвинуться с места.

О креплении мауэрлата надо позаботиться еще во время возведения стен.

Для выполнения работы вам понадобится уровень, дрель, молоток, крепежные элементы.

Вернуться к оглавлению

Различные способы крепления

Существуют разные способы крепления мауэрлата, которые отличаются между собой технологией, их применение во многом зависит от размеров здания.

Это наиболее простая и доступная технология, для ее применения понадобится стальная проволока диаметром 5-6 мм. Она скручивается и укладывается в кладку на 5-6 ряду от уровня укладки опорного бруса.

Когда произойдет полное застывание раствора, опорный брус просто прикручивается данной проволокой, пока не будет плотно прижат к стене. Длина проволоки выбирается таким образом, чтобы можно было обвить брус и надежно его зафиксировать.

Этот способов подойдет, если здание небольшое, соответственно, и нагрузка будет небольшой. Мауэрлат фиксируют при помощи строительных шпилек, они вмуровываются в стену на глубину 40-45 см и над брусом должны выступать на 30-35 мм, чтобы можно было закрутить гайку и контргайку.

При замуровывании шпилек надо быть осторожным, чтобы раствором не забить резьбу, так как это значительно затруднит или сделает невозможным закручивание гаек.

Если предполагаются большие нагрузки на кровлю, то в этом случае рекомендуется делать армопояс. Сначала делают опалубку, в нее укладывают конструкцию из арматуры, которую надо хорошо обвязывать и все заливают бетоном. Чтобы конструкция была монолитной, заливать бетон необходимо за один раз. Во время создания армопояса устанавливают анкера, к которым и выполнятся крепление мауэрлата. Число анкеров должно быть равно количеству стропил, устанавливаться они должны строго вертикально, при этом место крепления стропильных ног и анкеров ни в коем случае не должны совпадать.

После застывания бетона, мауэрлат через заранее проделанные отверстия насаживается на анкера и надежно крепится при помощи гаек, при этом надо обязательно использовать шайбы.

Предварительно готовят пробки из дерева, их размер должен соответствовать размеру кирпича. Вмуровывают их в кладку во время возведения стены. Количество таких креплений не может быть меньше, чем количество стропильных ног. Опорный брус к ним крепят при помощи металлических скоб.

Крепление мауэрлата к кирпичной стене является обязательной процедурой. Конструкция кровли создает определенную нагрузку на стены строения.

Общий вес конструкции включает в себя массу материалов, из которых выполнена кровля, массу стропил и нагрузки, создаваемую осадками.

Чтобы распределить вес равномерно, важна установка мауэрлата. Эта конструкция исполняет роль переходного элемента, в котором вес боковой нагрузки компенсируется весом крыши.

Зачем нужен мауэрлат?

Мауэрлат – важная часть кровельной конструкции, она связывает несущие стены и стропила кровли. Нагрузка распределяется равномерно по верхнему уровню стен.

Для формирования мауэрлата используют деревянный брус. Его может заменить бревном, но предварительно придется очистить его от коры.

Чтобы изготовить этот элемент кровельной конструкции, рекомендуется взять хвойную древесину в форме бруса. Размеры могут быть следующие: 150 х 150 мм, 150 х 100 мм или 80 х 180 мм.

Если будут использоваться бревна, то их диаметр должен составлять 185 мм. Чтобы бревно плотно прилегало к стенам, с одной стороны следует его обрезать. Уровень влажности древесины не должен быть выше 20%.

Если при возведении стропильной системы будет использоваться брус, то он должен быть достаточно прочным, его сечение должно составлять 50 х 200 мм.

Проектируя стропильную систему, разрешается не учитывать конструкцию карнизного свеса.

Этот элемент можно собрать уже после того, как сбор стропильной системы будет завершен. Для формирования кровельного свеса понадобится дополнительная доска.

Установка мауэрлата на кирпичную стену является первым этапом устройства кровельного пространства.

Если мауэрлат не будет надежно соединен со стенами строения, то конструкция крыши будет неустойчивой.

Чтобы кирпичная кладка и система кровли была надежной, изнутри стен рекомендуется сделать выступ. Он предотвратит деформацию кровли в случае неравномерной нагрузки на крышу дома.

Подготовительные работы

Есть несколько вариантов завершения кладки:

• мастер заканчивает укладывать кирпич на одном уровне. В результате все стены имеют горизонтальный обрез. В этом случае мауэрлат надо закреплять на внутренней стороне. После того как формирование конструкции завершено, надо залить верхний край керамзитобетоном или утеплить его специальным материалом;
• мастер завершил кладку уступом – внешняя часть немного выше внутренней. Таким способом создается сопротивление распору, а для строения обеспечивается теплоизоляция. Данный способ рекомендуется применять при возведении жилого дома.

После того как кладка стен завершена, надо уложить слой гидроизоляции. Его крепят между материалами, различными по свойствам и характеристикам: деревом и кирпичом.

Для этого на верхний слой кирпича укладывают гидроизоляцию, а сверху крепят брус.

В качестве гидроизоляционого материала может выступать любой, представленный в строительных магазинах: гидроизол, рубероид, линокром.

Толь – материал, который в современном строительстве не используется. Он имеет самую низкую стоимость, но малоэффективен.

Как крепится мауэрлат на проволоку и на бруски?

Закрепить мауэрлат можно несколькими способами. Вариант крепления зависит от нагрузки, которая будет создаваться на стены строения и от материалов, которые есть у мастера.

Стоит помнить, что стены из кирпича отличаются высокой прочностью, поэтому смогут выдержать высокую нагрузку кровельной системы, даже если не устанавливать монолитный пояс.

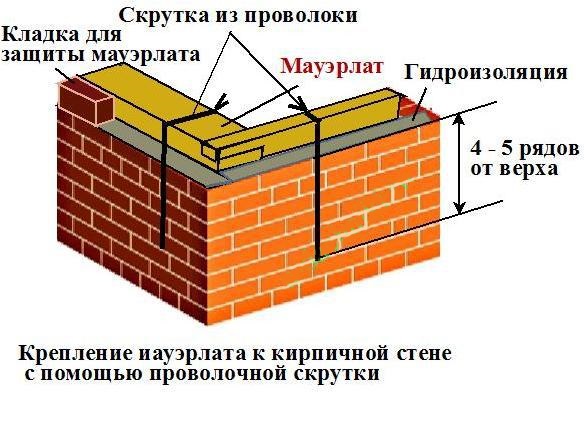

Можно зафиксировать мауэрлат на проволоку. Такой способ подойдет, если дом имеет небольшие размеры.

Прежде чем начать работы, следует приобрести проволоку. Ее диаметр должен составлять 5-6 мм. «Катанку» необходимо закладывать за 4 — 6 рядов кладки кирпича до края стены.

В брусе следует высверлить отверстия и продеть в них проволоку. Скрутку необходимо проводить ломом или монтировкой до того момента, пока брус не прикрепится к стене.

Прежде чем приступать к этому этапу, необходимо убедиться, что цементно-песчаный раствор кладки хорошо застыл. Соединительные узлы должны располагаться между стропами.

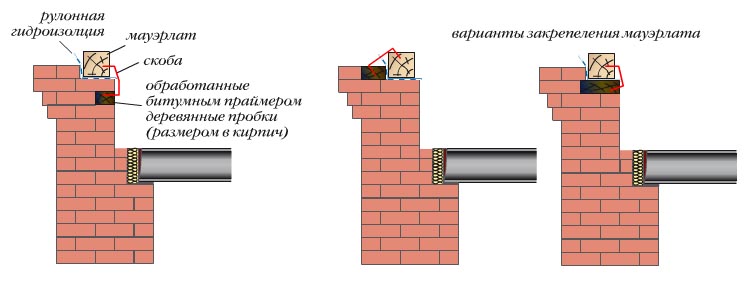

Можно устанавливать мауэрлат на деревянные пробки. Прежде чем начать работу, рекомендуется подготовить брусочки. Их размер должен быть такой же, как и у кирпичей.

Заготовки следует обработать антисептиком, чтобы во время эксплуатации строения они не подвергались гниению, плесени или порче насекомыми.

Во время кладки стен необходимо закладывать подготовленные бруски. Они должны занимать места вместо некоторых кирпичей.

Там, где деревянные заготовки соприкасаются с кирпичами, рекомендуется делать обмазку битумом.

Укладывать бруски следует с интервалом, соответствующим расстоянию между стропилами. Устройство мауэрлата проводится на скобы из металла.

Пробки могут укладываться за один ряд до края кладки. В этом случае они должны располагаться на внутренней стороне стены. Если бруски будут укладываться под мауэрлатом, то их размер должен быть чуть больше размеров кирпичей.

Если стены уже построены, а способ крепления мауэрлата был определен позже, то бруски можно уложить за мауэрлатом. В этом случае они должны располагаться ближе к наружному краю стены.

Какие еще есть способы крепления мауэрлата?

Если брус будет испытывать очень высокие нагрузки, то его можно закрепить на шпильки. Их можно зафиксировать двумя способами: в монолитный пояс или в кладку.

Закладка шпилек в железобетонный монолитный пояс достаточно трудоемкая. Такой способ следует использовать только в случае, если на стропильную систему будет оказываться большая нагрузка.

Чаще всего для строительства домов применяется крепление шпилек в кладку. Перед началом работы следует подготовить элементы. Их форма должна напоминать букву «Г».

Диаметр зависит от того, какая нагрузка будет оказываться на конструкцию. Чаще всего выбирают шпильки сечением 10 — 14 мм.

Крепеж необходимо углубить в кладку на 450 мм. Загнутый конец следует обратить вниз и зацепить за кирпичи.

Сверху необходимо зафиксировать гидроизоляцию. Чтобы уложить ее, потребуется проколоть материал и надеть на шпильки.

Сверху укладывается мауэрлат. Чтобы понять, где делать отверстия для шпилек, надо слегка постучать молотком по древесине.

На поверхности бруса образуются небольшие вмятины — в этих местах надо просверлить отверстия. После того как брус сядет на шпильки, следует завинтить гайки.

Если строение будет испытывать еще большую нагрузку, то рекомендуется крепить мауэрлат анкерными болтами. Данный способ предусматривает наличие бетонного пояса.

Несмотря на большие затраты труда и денежных средств, подобный способ считается самым стойким и надежным.

Анкеры должны закрепляться в процессе формирования армопояса. Резьбу рекомендуется обмотать строительным скотчем, чтобы она не загрязнилась во время бетонных работ.

Анкер, закрепленный в поясе, не следует шевелить до полного застывания бетона.

Прежде чем укладывать мауэрлат, в нем необходимо просверлить отверстия. Делать это следует с помощью ровной доски, которую нужно приложить к болтам и провести разметку.

После этого доску следует приложить к мауэрлату и перенести отметки. По ним необходимо высверлить отверстия. Если все сделать аккуратно, то брус ляжет точно на анкеры. Сверху его прикручивают шайбами.

К укладке мауэрлата следует отнестись со всей ответственностью. Если в процессе работы будут допущены ошибки, то при урагане крышу оторвет от стены.

В этом случае на ремонт конструкции придется затратить гораздо больше сил, времени и денег, чем при строительстве кровли.

При строительстве кирпичного дома возникает немало трудностей, но все они достаточно просто преодолеваются. Наиболее популярное осложнение – это к кирпичной стене, т.к. данная поверхность требует к себе максимально чуткого отношения.

Угол сборки стропильной системы зависит от уклона кровельного ската.

Мауэрлат и способы его монтажа

Инструменты и материалы:

• рулетка;
• брус 100*100;
• перфоратор;
• гидроизоляция;
• шпильки, стальные пруты либо деревянные клинья.

Всю схему крепления конструкции можно увидеть на рис. 1:

Рисунок 1.Схема крепления стропил к кирпичной стене: 1 – Обвязка; 2 – Мауэрлат; 3 – Гидроизоляция; 4 – Стропила; 5 – Проволока; 6 – Фиксирующий анкер.

1. Обвязка. Данный способ крепления осуществляется чаще всего, но бывают исключения для шпильки.
2. Мауэрлат.
3. Гидроизоляция.
4. Стропила.
5. Проволока.
6. Фиксирующий анкер.

1. Шпилька. Данный способ самый простой, т.к. нужно сделать вертикальное отверстие в стене на глубину 1/2 шпильки, на дно залить немного незатвердевающей мастики и погрузить туда металлический стержень. Сверху устанавливается брус с проделанными в нужных местах отверстиями. Шаг крепления обычно составляет 30-40 см, т.к. увеличение повлияет на прочностные показатели.
2. Деревянные клинья. Тут все значительно проще, т.к. при кладке кирпича оставляются специальные зазоры, куда будут устанавливаться клинья нужной длины. Останется просто в выбранных местах дрелью сделать отверстия в брусе и скрепить их между собой. Клинья должны быть из хвойных пород дерева или более дорогих сортов, дабы продержались максимально долго.
3. Стальные стержни. Шаг их монтажа – 30-40 см, а способ идентичен деревянным аналогам. Такие стержни гораздо дешевле дерева, а монтаж их проще. Единственный минус – это необходимость делать заглубление на 3 ряда кладки, чтобы от бокового давления по дому не пошли трещины от крыши (работа с легкими материалами таких предосторожностей не требует, но лучше подстраховаться).

Некоторые мастера разогревают до вязкого состояния гидроизоляцию перед тем, как проложить мауэрлат, благодаря чему улучшается сцепка. Такой ход невозможен при использовании мастик, т.к. для них он предельно разрушителен.

Основные работы по монтажу

Инструменты и материалы:

Двускатная конструкция крыши: 1 – Стропила; 2 – Стяжка; 3 –
Мауэрлат; 4 – Коньковая балка.

• брус 80*200;
• уголок стальной;
• рулетка;
• циркулярная пила;
• карандаш и картон;
• проволока;
• анкеры;
• перфоратор.

Теперь начинается установка стропил на стены. Стропильная система зависит от типа выбранной крыши, но чаще всего используется двускатная:

Такой вариант достаточно прост в монтаже, к тому же не потребуется делать дополнительные перегородки под крышей. В самом начале устанавливаются балки для стяжки с шагом 0,8-1,2 м в зависимости от массы кровельных материалов (для ондулина или камыша 1,2 м хватит за глаза, тогда как для сланца – 0,8 м и не больше). Крепление к мауэрлату осуществляется при помощи специальных уголков из оцинкованной стали. Лишь теперь стена готова, чтобы начать крепление стропил.

Длина их рассчитывается таким образом, чтобы стена не ограничивала их длину, а балка уходила на 50 см за ее пределы. На месте стыка дерева и стены нужно выпилить треугольники, четко повторяющие контуры угла, с которым идет стык. Тут лучше всего изготовить картонный макет, с которого снимется мерка, и при помощи циркулярки произвести распиловку.

В самом начале прихватываются 3 балки между собой, причем 2 направляющие, а 1 коньковая. Не нужно коньковую балку прихватывать сразу жестко, чтобы не напрягать материал. Поднимать нужно таким образом, чтобы углы идеально совпали. После того, как была поднята 1 сторона, нужно поднимать противоположную и лишь после этого фиксировать их наглухо при помощи стальных уголков.

Каждая поднятая балка тут же обматывается оцинкованной проволокой, после чего проволока переплетается и уводится вниз. На расстоянии 5 рядов кладки нужно сделать перфоратором отверстие, затем проволоку нанизать на анкер и вкрутить его до полной фиксации.

Крепление стропил на этом завершается, но нужно помнить целый ряд факторов:

1. При работе с перфоратором используются только сверла и коронки с алмазной насадкой. Любые другие варианты с большой долей вероятности расколют материал.
2. Весь металл строго оцинкованный. Если крепить стропила на простую сталь, то со временем она проржавеет, а вместе с ней в негодность придет дерево.
3. Вся древесина самым тщательным образом обрабатывается антисептиком против влаги и насекомых. Такой шаг добавит до 20 лет эксплуатационного срока.

Подведение итогов

Перед тем как крепить стропила своими руками, нужно самым тщательным образом подготовиться к данному процессу. Древесина выбирается преимущественно хвойная, металл оцинкованный, а инструмент надежный.

Обычно крепление стропил на площади в 100 м² без помощников занимает до 1 недели, поэтому нужно заранее просмотреть прогноз погоды, дабы не попасть под дождь.

Если же дожди предвидятся, а работу выполнять надо досрочно, то на время осадков работа останавливается и закрывается полиэтиленом, а сразу после их завершения можно продолжать деятельность.

Как выполняется крепление стропил к кирпичной стене

Чтобы в один, далеко не прекрасный день, крышу дома не снесло сильным ветром, очень важно правильно выполнить монтаж её каркаса. В частности, мы поговорим о том, как осуществляется крепление к кирпичной стене стропил.

Нужны ли для этого какие-либо приспособления, каков порядок выполнения технологических операций, и какой нужно использовать крепёж? Разобраться с этими вопросами, поможет не только инструкция, но и видео в этой статье.

Мауэрлат – опорный элемент крыши

Прежде, чем говорить о том, как осуществляется установка стропил на кирпичной стене, следует уделить внимание монтажу мауэрлатного бруса, так как именно он является основным несущим элементом стропильной системы. Соответственно, с него и начинается монтаж крыши.

• О закреплении мауэрлата на кирпичной кладке, необходимо подумать ещё на этапе возведения стен. Завершение стены выполняется двумя различными способами. Чаще всего, это просто горизонтальный и ровный обрез кладки, на внутреннюю сторону которого и укладывается обвязочный брус.
• Во втором случае, кладку заканчивают уступом, который снаружи формирует карниз по периметру стен. Наружная часть уступа выше, чем внутренняя, благодаря чему в стене образуется ниша, в которую будет укладываться мауэрлат. Этот вариант очень хорош со всех точек зрения, так как в данном случае конструкция лучше изолирована от внешних воздействий.

К тому же, выступ кладки является дополнительной преградой на пути воздействия распорных сил. Поэтому данный вариант наиболее предпочтителен при возведении дома. Но выполнить такое завершение может не каждый, особенно, если хозяин, не имея навыков каменщика, строит дом своими руками.

Крепление обвязки: способы

В первом случае, для крепления мауэрлата в кладку замоноличивают длинные резьбовые шпильки. Но перед тем как надеть на них брус с высверленными под анкера отверстиями, горизонтальную поверхность стены промазывают битумной мастикой и укладывают на неё полосу любого рулонного гидроизоляционного материала.

• После установки мауэрлата, на шпильки надевают шайбы и гайки, и с усилием затягивают. Когда стена заканчивается уступом, то крепление обвязки на шпильки выполнить невозможно. Но существуют и другие варианты.

Подготовка обреза кладки под установку мауэрлата

• Например: не доходя три ряда до окончания кладки, в неё закладывают катаную стальную проволоку диаметром 6 мм, с выпусками по бокам, длины которых должно хватить на то, чтобы её продеть в отверстия в брусе и закрутить. При этом расстояние между креплениями должно соответствовать шагу стропил.

В другом варианте, крепление мауэрлата может осуществляться к деревянным вставкам в кладку, которые нарезают по размеру кирпича, и тщательно гидроизолируют. В процессе кладки обреза стены, рабочие кирпичи в местах установки стропил заменяют деревянными пробками. Стропильные ноги крепят к ним металлическими скобами.

Варианты опирания стропил

Существует два, принципиально разных с конструктивной точки зрения, способа опирания стропил. Их выбор зависит от многих нюансов: варианта перекрытия, которое может быть плитным или балочным; конфигурации кровли; разных углов наклона скатов; наличия в доме мансарды.

И заметьте, что нет никакой разницы, из какого материала возведены стены, поэтому данную информацию могут взять на заметку и те, кто строит дом из пено- или газоблоков.

Обратите внимание! В первом варианте стропила опираются непосредственно на мауэрлат, а во втором — на поперечную балку, установленную поверх мауэрлатной обвязки. Чтобы не наделать ошибок, необходимо знать, в каких случаях следует отдать предпочтение тому, или иному варианту.

Критерии подбора схемы

При использовании схемы номер один, которая представлена ниже, карнизные свесы формируются или за счёт самих стропил, или путём монтажа на их концы специальных брусков, которые называют кобылки. Для опирания стропильных ног на обвязку, в мауэрлате вырезают пазы, как это показано на данном примере.

Крепление стропил к кирпичной стене: вариант опирания на мауэрлат

• Но если свес стропила остаётся длинным, то есть, монтируется без кобылки, в точке его опирания на горизонтальный брус, делается специальная угловая выемка. Во второй схеме, которая, кстати, идеально подходит для домов с балочными перекрытиями, свесы кровли формируются за счёт вылета балок за вертикальную плоскость стены.
• Тогда стропила крепятся к концам балок, образуя с ними треугольники. При этом нагрузка от веса стропил приходится не на стену, а на консоль, и для лучшего распределения нагрузок, внутри угла данного треугольника, соосно со стеной, устанавливают вертикальные подпорки, что хорошо видно на следующем фото.
• Следует заметить, что вариант опирания стропил на балки, гораздо проще в исполнении, так как никаких сложных выемок выполнять не требуется. Единственно, на концах стропила делаются пазы для соединений «в полдерева», но элементы можно соединить и просто накладывая друг на друга.

Схема опирания стропил на балку

• Если конструкция крыши простая, например: двухскатная, без мансарды, то второй вариант более чем уместен: монтаж стропил достаточно прост, при этом балки одновременно служат основанием для утепления и подшивки перекрытия. Но есть немало ситуаций, когда монтировать стропильную систему нужно только по первому варианту.
• Например, когда этаж перекрыт железобетонными плитами. Так как перекрытие уже есть, то использование балок приведёт только к тому, что за счёт перерасхода пиломатериала увеличится цена конструкции. Поэтому первый способ, в данном случае, является более экономичным.
• Когда дом перекрывается плитами, мауэрлат монтируется на них, а не на горизонтальный обрез кладки. В процессе установки, стропила фиксируют к обвязке металлическими пластинами с перфорацией под крепёж. Кстати: и гвозди, и саморезы, которые используют в качестве крепежа при монтаже стропил, должны быть оцинкованными!

Опирание стропил на обвязку

• Первую схему лучше применить и в том случае, когда в конструкции дома присутствует мансарда, располагающаяся в крыше только наполовину. В таких домах, стены возводятся высотой в полтора, или в два с половиной этажа. Эта «половинка» и будет формировать стены мансарды. Установить балки в этой ситуации, конечно, можно — только тогда они будут резать помещение пополам, и сделать в нём что-либо, кроме нежилого чердака, не получится.
• На вальмовых крышах, имеющих разные уклоны скатов, а так же выступающие архитектурные элементы в виде мезонина, необходимо использовать только вторую схему. В этом случае, сформировать правильно свесы за счёт концов стропил или кобылок, не получится. Причина в том, что из-за разности в наклоне скатов крыши, края свесов будут получаться на разных уровнях, и соединить их в единую линию попросту невозможно.

Если же и основные скаты, и вальмы наклонены одинаково, можно без проблем применять и первую, и вторую схемы. Стены зданий, имеющих крыши с такой сложной конфигурацией, чаще всего и заканчивают карнизными уступами, о которых было сказано в начале статьи.

Качественное крепление стропил к кирпичнои стене

При строительстве кирпичного дома возникает немало трудностей, но все они достаточно просто преодолеваются. Наиболее популярное осложнение — это крепление стропил к кирпичной стене, т.к. данная поверхность требует к себе максимально чуткого отношения.

Угол сборки стропильной системы зависит от уклона кровельного ската.

Мауэрлат и способы его монтажа

Инструменты и материалы:

• рулетка;
• брус 100*100;
• перфоратор;
• гидроизоляция;
• шпильки, стальные пруты либо деревянные клинья.

Всю схему крепления конструкции можно увидеть на рис. 1:

Рисунок 1.Схема крепления стропил к кирпичной стене: 1 — Обвязка; 2 — Мауэрлат; 3 — Гидроизоляция; 4 — Стропила; 5 — Проволока; 6 — Фиксирующий анкер.

1. Обвязка. Данный способ крепления осуществляется чаще всего, но бывают исключения для шпильки.
2. Мауэрлат.
3. Гидроизоляция.
4. Стропила.
5. Проволока.
6. Фиксирующий анкер.

В самом начале нужно установить мауэрлат, т.к. конструкция начинается именно с него. Перед его установкой прокладывается срезанный кирпич с лицевой стороны, чтобы потом закрывать его. Некоторые мастера ставят кирпич после окончания работы, что тоже эффективно, но отнимет немного больше времени. В качестве гидроизоляции лучше использовать проникающие варианты, но если их достать нет возможности либо цена оказывается неподъемной, вполне возможно обойтись рубероидом. После того как рубероид раскатывается на месте своей дислокации, нужно его прижечь газовой горелкой.

Существует 3 способа крепления мауэрлата:

1. Шпилька. Данный способ самый простой, т.к. нужно сделать вертикальное отверстие в стене на глубину 1/2 шпильки, на дно залить немного незатвердевающей мастики и погрузить туда металлический стержень. Сверху устанавливается брус с проделанными в нужных местах отверстиями. Шаг крепления обычно составляет 30-40 см, т.к. увеличение повлияет на прочностные показатели.
2. Деревянные клинья. Тут все значительно проще, т.к. при кладке кирпича оставляются специальные зазоры, куда будут устанавливаться клинья нужной длины. Останется просто в выбранных местах дрелью сделать отверстия в брусе и скрепить их между собой. Клинья должны быть из хвойных пород дерева или более дорогих сортов, дабы продержались максимально долго.
3. Стальные стержни. Шаг их монтажа — 30-40 см, а способ идентичен деревянным аналогам. Такие стержни гораздо дешевле дерева, а монтаж их проще. Единственный минус — это необходимость делать заглубление на 3 ряда кладки, чтобы от бокового давления по дому не пошли трещины от крыши (работа с легкими материалами таких предосторожностей не требует, но лучше подстраховаться).

Некоторые мастера разогревают до вязкого состояния гидроизоляцию перед тем, как проложить мауэрлат, благодаря чему улучшается сцепка. Такой ход невозможен при использовании мастик, т.к. для них он предельно разрушителен.

Основные работы по монтажу

Инструменты и материалы:

Двускатная конструкция крыши: 1 — Стропила; 2 — Стяжка; 3 —
Мауэрлат; 4 — Коньковая балка.

• брус 80*200;
• уголок стальной;
• рулетка;
• циркулярная пила;
• карандаш и картон;
• проволока;
• анкеры;
• перфоратор.

Теперь начинается установка стропил на стены. Стропильная система зависит от типа выбранной крыши, но чаще всего используется двускатная:

Такой вариант достаточно прост в монтаже, к тому же не потребуется делать дополнительные перегородки под крышей. В самом начале устанавливаются балки для стяжки с шагом 0,8-1,2 м в зависимости от массы кровельных материалов (для ондулина или камыша 1,2 м хватит за глаза, тогда как для сланца — 0,8 м и не больше). Крепление к мауэрлату осуществляется при помощи специальных уголков из оцинкованной стали. Лишь теперь стена готова, чтобы начать крепление стропил.

Длина их рассчитывается таким образом, чтобы стена не ограничивала их длину, а балка уходила на 50 см за ее пределы. На месте стыка дерева и стены нужно выпилить треугольники, четко повторяющие контуры угла, с которым идет стык. Тут лучше всего изготовить картонный макет, с которого снимется мерка, и при помощи циркулярки произвести распиловку.

В самом начале прихватываются 3 балки между собой, причем 2 направляющие, а 1 коньковая. Не нужно коньковую балку прихватывать сразу жестко, чтобы не напрягать материал. Поднимать нужно таким образом, чтобы углы идеально совпали. После того, как была поднята 1 сторона, нужно поднимать противоположную и лишь после этого фиксировать их наглухо при помощи стальных уголков.

Каждая поднятая балка тут же обматывается оцинкованной проволокой, после чего проволока переплетается и уводится вниз. На расстоянии 5 рядов кладки нужно сделать перфоратором отверстие, затем проволоку нанизать на анкер и вкрутить его до полной фиксации.

Габариты стропильных ног.

Крепление стропил на этом завершается, но нужно помнить целый ряд факторов:

1. При работе с перфоратором используются только сверла и коронки с алмазной насадкой. Любые другие варианты с большой долей вероятности расколют материал.
2. Весь металл строго оцинкованный. Если крепить стропила на простую сталь, то со временем она проржавеет, а вместе с ней в негодность придет дерево.
3. Вся древесина самым тщательным образом обрабатывается антисептиком против влаги и насекомых. Такой шаг добавит до 20 лет эксплуатационного срока.

Подведение итогов

Перед тем как крепить стропила своими руками, нужно самым тщательным образом подготовиться к данному процессу. Древесина выбирается преимущественно хвойная, металл оцинкованный, а инструмент надежный.

Обычно крепление стропил на площади в 100 м² без помощников занимает до 1 недели, поэтому нужно заранее просмотреть прогноз погоды, дабы не попасть под дождь.

Если же дожди предвидятся, а работу выполнять надо досрочно, то на время осадков работа останавливается и закрывается полиэтиленом, а сразу после их завершения можно продолжать деятельность.

Как сделать крепление стропил к стене – варианты и способы из практики

Крепление стропил крыши дома можно выполнить различными способами, все зависит от конструктивных особенностей стропильного каркаса. Самое главное, чтобы соединение было прочным и могло выдерживать различные нагрузки, связанные с климатическими условиями местности.

Способы крепления стропил

Перед тем, как приступить к возведению крыши, важно разобраться во всех тонкостях процесса, в частности, как крепить стропила между собой. Прочно соединить элементы каркаса можно только с помощью специальных стропильных крепежей. В этом качестве могут выступать детали из дерева и металла.

К деревянным элементам, которые используются для соединения узлов стропильного каркаса, можно отнести следующее:

К металлическим элементам, используемым для этой цели, относят следующее:

• Гвозди или шурупы.
• Болты, укомплектованные гайками и шайбами.
• Скобы и хомуты.
• Накладки.
• Петли.
• Анкерные болты.
• Гвоздевые и зубчатые пластинки.
• Уголки.
• Перфорированная лента.

Использование того или иного вида крепежного элемента определяется требуемой прочностью конструкции, ее геометрией, а также величиной нагрузки.

Правила соединения нижних пяток стропильных ног

Чаще всего стропила нижней частью упираются в стену, при этом связка элементов может проводиться таким образом:

• Непосредственно к мауэрлату.
• Через балки потолочного перекрытия.
• С помощью затяжек и подстропильных брусьев.
• Используя обвязку каркасного строения.
• Присоединение к верхнему венцу дома из бревен или бруса.

Монтаж висячей стропильной системы ведется с учетом того, что жесткое крепление верхней части элементов обеспечивает распорное давление на стены здания. Чтобы снизить степень нагрузки, используют затяжки, соединяющие стропильные ноги одной фермы. В этом случае соединение стены здания происходит с безраспорным треугольником.

Если уложить балки потолочного перекрытия перпендикулярно к стенам, то можно избежать использования затяжек. Стропильная система без мауэрлата применяется при строительстве легких мансардных крыш, но с учетом того, что на стены может оказываться точечная нагрузка. Например, стены из кирпича или других штучных материалов не могут подвергаться точечным нагрузкам, в этом случае обязательно наличие мауэрлата. Для создания кровельного свеса балки должны иметь выступы за внешние стены примерно на 0,5 метра. На аналогичное расстояние выносятся и стропилины, так как их крепление выполняется на краю балки.

Не следует допускать скольжения стропил по балкам, поэтому соединение важно сделать очень прочным. Только в этом случае можно предотвратить деформации кровли под определенными нагрузками.

Методы крепления стропилин к балкам, стене, брусу

Для большинства частных застройщиков актуальным является вопрос, как крепить стропила к брусу. Крепление стропильных ног может выполняться следующими способами:

• Упор в балку.
• Зуб с упором.
• Зуб с шипом.

Уклон скатов определяет количество зубьев. С помощью перечисленных способов нагрузка от одного элемента стропильного каркаса может передаваться другому:

• Применение врубки одинарным зубом разрешено в том случае, если скаты имеют уклон больше 35 градусов. В этой ситуации зуб с шипом располагают в пятке стропильной ноги, а в балке выпиливают упор и гнездо для шипа. Главное, чтобы гнездо не углублялось более чем на треть толщины балки. Врубку нужно расположить на расстоянии 0,25-0,35 м от края балки, который располагается за плоскостью стены. Наличие шипа не позволяет стропильной ноге двигаться в боковом направлении.
• Для крыши со скатами небольшого уклона, до 35 градусов, монтаж стропилин предполагает увеличение площади контакта стропильной ноги и балки для увеличения опорной площади конструкции. Для этого делают врубку в два шипа, в замок, с упором и шипом или без шипа.

Связь стропил и балки также может выполняться посредством болтов или болтов и хомутов.

Варианты крепления стропил к мауэрлату

Крепление стропилин к стене в большинстве случаев выполняют посредством мауэрлата. Этот элемент предназначен для равномерного распределения нагрузки от кровельной конструкции на несущие стены строения и его фундамент. Существует два способа крепления стропильных ног к мауэрлату: жесткое и скользящее крепление.

Жесткое крепление

Такой способ соединения не позволяет соединенным элементам конструкции сдвигаться, изгибаться или поворачиваться. Добиться такого результата можно в следующем случае:

• Если использовать уголки металлические для стропил, которыми будут соединяться стропила с подшивным опорным брусом. В этом случае стропильная нога жестко упирается в опорный брус и закрепляется с помощью стальных уголков, которые располагаются по бокам соединяемых элементов. Именно уголки не позволяет элементу смещаться в поперечном направлении.
• Если выполнить запил на стропильной ноге и закрепить ее с помощью скоб, гвоздей или проволоки. При этом крепление стропил гвоздями выполняется с обоих боков узла соединения, а третий – в нижнюю часть элемента в вертикальном направлении.

В обоих случая требуется дополнительная фиксация стропил и стен дома с использованием проволоки или анкерных болтов.

Скользящее крепление

Соединенные таким способом элементы конструкции получают возможность перемещаться относительно мауэрлата на допустимое расстояние. Такой крепеж для стропил получают в результате выполнения запила стропил и их крепление с помощью скоб или гвоздей. Кроме этого можно использовать «салазки» – специальные скользящие крепления для стропильных ног.

Скользящее крепление балок к мауэрлату пользуется популярностью в деревянном домостроении, которому свойственна естественная усадка. Использование в этом случае скользящего соединения предотвращает деформацию стропильной системы. Скольжение стропильных ног позволяет подстроиться конструкции крыши под изменяющуюся форму основного строения. Монтаж остальных элементов крыши выполняется по стандартной схеме.

Крепление стропил в коньковой зоне

Стропила и конек соединяются по особой технологии, которая подразумевает следующие варианты:

• Соединение встык – считается самым надежным вариантом. Для этого стропильные ноги в верхней части спиливают под углом, который соответствует уклону скатов будущей крыши. Местами срезов стропилины соединяют между собой и фиксируют гвоздями размером не меньше 150 мм. Крепежные элементы должны входить под определенным углом и проходить в противоположную стропилину, обеспечивая плотное соединение. Соединять стропильные ноги встык можно посредством металлических иди деревянных накладок. Они располагаются в месте соединения, при этом металлические накладки крепятся болтами, деревянные – гвоздями.
• Крепление на коньковый брус также предполагает спил верхней части стропильных ног под определенным углом. Однако каждый стропильный элемент крепится к коньковому прогону индивидуально.
• Соединение внахлест можно назвать самым простым способом, при котором стропильные ноги прикладывают друг к другу боковыми плоскостями, не спиливая верхние кромки. При этом важно знать, чем скрепить стропила между собой. Для фиксации используют болты или шпильки с шайбами.

Чтобы монтаж стропильного каркаса не показался слишком сложным, рекомендуется использовать заранее приготовленные шаблоны из досок. Для этого берут материал, соответствующий размерам стропил и делают на нем соответствующие вырезы. По шаблону готовят все стропильные ноги и поднимают их на крышу.

Монтаж обрешетки

Правильно смонтированная обрешетка является залогом надежной кровли. В зависимости от выбранного кровельного покрытия обрешетку можно сделать сплошной или разреженной.

В большинстве случаев для изготовления обрешетки используют бруски или доски. Фиксация брусков выполняется одним крепежным элементом в узле соединения, доска прибивается двумя гвоздями, которые располагают по краям. Не рекомендуется прибивать доску одним гвоздем, так как в этом случае может привести к выкручиванию материала под действием больших нагрузок.

Допускается использование короткого пиломатериала для обрешетки. Сращивание элементов нужно делать непосредственно на стропилах, фиксируя при этом концы обоих соединяемых деталей. Стыки элементов обрешетки на соседних рядах рекомендуется располагать на разных стропилах.

Для качественной установки стропильного каркаса, нужно выбрать наиболее правильное крепление стропил.

Крепление мауэрлата к кирпичной стене

Крыша – одна из наиболее важных архитектурных конструкций любого здания, от ее надежности зависит длительность эксплуатации и комфортность проживания. Проектированием и сборкой стропильной системы должны заниматься только опытные строители, любая ошибка может иметь очень печальные последствия.

Крепление мауэрлата к кирпичной стене

Что такое мауэрлат

Принять правильное решение об оптимальных способах крепления мауэрлата намного проще, имея информацию о роли элемента в стропильной системе. Мауэрлат – это нижний обвязочный пояс стропильной системы, присутствует только на наклонных кровлях.

Мауэрлат — элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены. Служит крайней нижней опорой для стропил

Изготавливается из бруса сечением примерно 200×200 мм, в стропильной системе элемент выполняет важные задачи.

Служит площадкой для фиксации стропильных ног или ферм. Во время расчета стропильной системы определяются нагрузки на стропильные ноги, конкретные значения изменяются с учетом максимальных динамических и статических нагрузок, конструктивных особенностей крыши и физических параметров кровельных материалов. Ноги упираются о мауэрлат и передают ему вертикальные и горизонтальные усилия. Он должен их выдерживать и не допускать колебаний кровли. С учетом этих нагрузок подбирается сечение бруса.

Мауэрлат необходим для распределения сосредоточенной нагрузки, передаваемой точками опирания стропил на всю площадь верхней части стены

Мауэрлат необходим для равномерного распределения нагрузки на стены дома

Цены на различные виды бруса

Общие требования к креплению мауэрлата

Главное требование – физические параметры элемента не должны ухудшаться весь период эксплуатации дома. Для достижения поставленной цели используется комплекс специальных строительных мероприятий.

Подбор размеров брусьев для мауэрлата с запасом прочности. Это дает возможность обеспечивать расчетную устойчивость вне зависимости от наличия различных скрытых дефектов древесины.

Рекомендуемые параметры для мауэрлата

Второй – между деревянными балками мауэрлата и кирпичными или бетонными стенами предусматривается надежная гидроизоляция. Как правило, в этих целях применяют рубероид или современные нетканые гидроизоляционные материалы.

Часто, но далеко не всегда, мауэрлат крепят посредством шпилек

Желательно, чтобы еще на стадии проектирования дома были предусмотрены методы крепления мауэрлата, это намного упрощает процесс строительства стропильной системы. Кроме того, некоторые методы фиксации элемента возможны только на стадии кладки фасадных стен.

Способы крепления мауэрлата

В таблице будет приведен максимально широкий перечень возможных вариантов, некоторые из них в настоящее время применяются редко. Новые стройматериалы и технологии позволяют крепить мауэрлат легче, быстрее и надежнее.

Для примера мы возьмем вариант крепления мауэрлата на шпильки.

Пошаговая инструкция крепления на шпильки

Перед закладкой следует подготовить шпильки. Для повышения надежности крепления в нижней части шпильки рекомендуется приварить основание из металлической пластины. Его можно сделать квадратным, длина стороны примерно 6–8 см. Если нет возможности приварить, то допускается конец просто согнуть под прямым углом. Длина шпильки должна учитывать высоту кладки пояса из кирпичей, толщину мауэрлата и размеры гайки. В нашем случае армопояс будет состоять из четырех рядов кирпича. Диаметр шпильки 10 мм.

На фото показано, как должна выглядеть шпилька

Шаг 1. Сделайте разметку мест расположения шпилек. Необходимо выполнять общие рекомендации: расстояние шпильки от угла дома в пределах 35–40 см, шаг шпилек ≈ 1,5 м.

Важно. Внимательно отнеситесь к разметке, шпильки не должны располагаться под стропильными ногами. Если получится такая ситуация, то придется или отрезать выступающие концы шпильки для подготовки площадки упора стропильной ноги, или изменять шаг стропил. Оба варианта оказывают негативное влияние на характеристики надежности стропильной системы.

Шаг 2. Положите на стену металлическую сетку для армирования кирпичного пояса. Размеры ячеек примерно 2–3 см, диаметр проволоки ≈ 2–3 мм. Проденьте шпильки в ячейки и выставьте их по меткам.

Сетка кладочная продается в рулонах и картах

Выше уже упоминалось, что при этом нужно обязательно узнать расположение стропильных ног, при необходимости одну или несколько шпилек следует сместить. Расстояние между ними нет надобности выдерживать с высокой точностью, это никакого влияния на прочность фиксации мауэрлата не оказывает.

Практический совет. Для того чтобы было проще принимать решение об установке шпилек под мауэрлат, следует узнать, для чего они нужны. Шпильки удерживают конструкцию от горизонтального смещения. Но такие нагрузки относительно небольшие. Дело в том, что конструкция стропильных ферм имеет специальные элементы (ригели, угловые упоры, прогоны), которые воспринимают горизонтальные усилия и не позволяют им расползаться. Незначительные усилия в горизонтальном направлении возникают из-за парусности скатов, именно для минимизации негативных последствий от ветра устанавливаются шпильки для крепления мауэрлата.

Шаг 3. Начинайте закладку двух крайних шпилек. Делать это надо очень внимательно, в дальнейшем по ним будут выставляться все остальные элементы. Закладка шпильки выполняется в такой очередности.

Подготовьте цементно-песчаный раствор. Специального рецепта придумывать не надо, подойдет обыкновенный кладочный состав.

Кладочная смесь для кирпича своими руками

Установка кирпича с одной стороны от шпильки

И с другой стороны от шпильки

Проверяйте положение шпильки уровнем

По такому же алгоритму заложите шпильку на противоположном конце стены.

Шаг 4. Натяните между ними тонкую леску или нить.

Между крайними шпильками нужно натянуть нить-ориентир

При возможности желательно дать несколько часов для схватывания, если нужно спешить, то рекомендуется посыпать кладочный раствор сухим цементом. Он быстро впитает излишнюю влагу, что ускорит затвердевание.

Веревки нужно натягивать как по нижней, так и по верхней части шпильки.

На фото показано, как правильно натянуть нить

Шаг 5. Выставьте все оставшиеся шпильки по двум веревкам. Начинайте их закладывать, при этом постоянно проверяйте положение по веревкам.

Практический совет. Если металлическая площадка приварена к шпильке неровно, то перед выставлением на кирпич рекомендуется положить немного раствора и с его помощью выравнивать элементы.

Шаг 6. Аккуратно продолжайте кладку стены, шпильки закладывайте кирпичами.

Установлены промежуточные шпильки

Во время производства работ возникают незначительные трудности – расстояние между шпильками некратное длине кирпичей, их приходится разламывать в местах соприкосновения со шпильками. Делается это при помощи специального молотка каменщика, если кирпич качественный, а мастер имеет практический опыт кладки, то необходимый размер достигается двумя ударами инструмента.

Крепление мауэрлата на шпильки

Цены на популярные модели перфораторов

Видео — Диаметр шпилек для крепление мауэрлата

Крепление мауэрлата при помощи химического анкера

Данная технология на строительном рынке появилась относительно недавно и дает возможность надежно фиксировать различные архитектурные элементы к непрочным поверхностям. Химический анкер можно использовать для крепления мауэрлата к фасадной стене из пустотелого кирпича.

Клеевой состав в капсулах предназначен для монтажа одного анкера

Работать с применением химических анкеров намного проще и быстрее, чем вмуровывать металлические шпильки в стену. Кроме того, расположение мест фиксации мауэрлата можно выбирать уже после сборки стропильной системы, что исключает ошибки во время разметки.

Химический анкер состоит из специального клеевого состава, металлической втулки с внутренней резьбой и шпильки.

Преимущества химического анкера в сравнении с распорным дюбелем в пустотелых стройматериалах

Как устанавливать химический анкер?

Вначале ставится на место мауэрлат и делается разметка мест установки дюбелей. Затем высверливаются отверстия в брусе, а потом продалбливаются отверстия в стене.

Важно. Очень внимательно сверлите отверстия в деревянном брусе, не затупите сверла об кирпич. Дерево высверливается обыкновенными сверлами, они не могут работать с кирпичом, для него требуются инструменты с победитовыми напайками.

Готовые отверстия в кирпичной кладке наполняются клеевым составом, в него вставляется дюбель. После завершения процессов полимеризации обеспечивается надежная фиксация крепежа в стене из пустотелого кирпича.

Надо знать, что полимерный клей – дорогостоящий материал. В целях экономии финансовых средств рекомендуется заранее определить необходимое количество клея. Делается это по формуле .

Примерный расход клеевого состава можно определить заранее

Перед использованием химического анкера нужно внимательно прочитать инструкцию производителя и выполнять все его рекомендации. Относительно высокая стоимость химических анкеров всегда окупается экономией времени во время монтажа стропильной системы кровли дома.

Видео – Химические анкеры

После монтажа мауэрлата строительство не заканчивается. Наоборот, впереди самый сложный и ответственный этап работ — расчет стропильной системы крыши и установка стропил. Рекомендуем прочитать статью на нашем сайте о том, как самостоятельно производить расчеты стропильной системы двускатной крыши.

Степан Русов главный редактор

Автор публикации 25.08.2018

Понравилась статья? Сохраните, чтобы не потерять!

Крепление стропил: способы фиксации и соединения стропильных ног

Стропильная система – каркас крыши дома, который несет на себе и равномерно распределяет вес кровельного пирога, порой доходящий до 500 кг/м2. Надежность этого своеобразного остова зависит от трех факторов: точности расчета, исходя из чего подбирается количество и сечение опорных элементов, материал, из которого он изготавливается, а также от правильности технологии крепления. Зная, как правильно крепить стропила, можно существенно увеличить несущую способность каркаса, сделав его более прочным и надежным. Ошибки в монтаже, напротив, приводят к ощутимым потерям прочности и деформациям крыши. В этой статье мы расскажем об основных видах и способах креплений, с помощью которых можно качественно установить стропила своими руками.

Основные элементы стропильного каркаса

Стропильный каркас крыши дома – система взаимосвязанных опорных элементов из дерев или металла, которые придают конструкции форму, уклон, а также равномерно распределяют ее вес между несущими стенами. Его главным компонентом являются стропильные ноги, представляющие собой установленные под углом балки, которые соединяются попарно вдоль ската, образуя в верхней точке своего соединения конек. Существует две основных разновидности стропил:

• Наслонные. Наслонными стропилами называют опорные элементы, которые в конструкции крыши имеют две точки опоры – на коньковый прогон и мауэрлат. Стропильная система такого типа используется в сооружениях, имеющих внутри одну или более несущие стены, на которые можно «наслонить» стропила. Такое крепление стропил позволяет разгрузить их за счет использование дополнительных вертикальных опор.
• Висячие. Висячими называются элементы, которые имеют только одну точку опоры, располагающуюся там, где происходит крепление стропил к стене или мауэрлату. Стропильная система висячего типа испытывает нагрузку не только на изгиб, но и на распирание, поэтому она усиливается горизонтальными компенсирующими элементами (ригелями, затяжками, схватками).

Обратите внимание! В большинстве наиболее популярных стропильных систем осуществляется крепление стропил к мауэрлату. Мауэрлатом называют массивный брус или балку с сечением 150х150 мм или 200х200 мм, укладываемый вдоль несущих стен сооружения, на которые впоследствии будут опираться стропильные ноги. Он смягчает давление на стены дома, а также равномерно распределяет вес кровельного пирога. Прикрепить мауэрлат к верхнему поясу стен можно с помощью анкерных болтов или вмурованных металлических шпилек.

Основные соединительные узлы

Стропильный каркас называют системой, потому что все его элементы тесно взаимосвязаны и зафиксированы, в результате чего конструкция крыши приобретает устойчивую форму, жесткость и высокую несущую способность. Каждый соединительный узел между его частями является уязвимым местом, которое может легко деформироваться под нагрузкой, поэтому все крепления должны выполняться строго по технологии. Опытные мастера выделяют типы соединений в конструкции кровли:

1. Крепление стропил к коньковому брусу. Этот соединительный узел характерен только для наслонных стропильных систем, в которых верхней частью стропильная нога опирается на коньковый прогон, закрепленный на вертикальных стойках. Крепление стропил к нему может выполняться с помощью металлических накладок, гвоздей или скользящих креплений-ползунов.
2. Крепление стропил к мауэрлату. Наиболее важным крепежным узлом стропильного каркаса считается место соединения мауэрлатного бруса со стропильными ногами. Зафиксировать стропила на нем можно с помощью гвоздей, металлических уголков или деревянных брусков.
3. Соединение стропил между собой. Чтобы удлинить стропильные ноги, если длина ската превышает стандартную длину пиломатериалов, их собирают из нескольких элементов, соединенных между собой с помощью гвоздей, клея или металлических накладок.
4. Соединение стропильных ног с вспомогательными опорными элементами. В конструкции стропильного каркаса стропила могут соединяться с затяжкой, ригелем или подкосами для увеличения жесткости, прочности и несущей способности.

Учтите, что любые запилы, выполняемые, чтобы прикрепить стропила к балкам, мауэрлату или другим конструктивным элементам каркаса приводят к уменьшению их прочности, поэтому опытные мастера рекомендуют соединять их между собой с помощью уголков и накладок.

Способы фиксации

Решая вопрос, как крепить стропила к мауэрлату или коньковому прогону, необходимо правильно подобрать крепежную фурнитуру. Современный строительный рынок располагает огромным ассортиментом разнообразных по конструкции и размеру креплений. Главными критериями выбора крепежа являются материал, использованный для изготовления стропила, их сечение, а также вид нагрузки, которому они подвергаются. Существуют следующие способы крепления стропил:

С помощью металлических уголков. Металлические уголки с отверстиями под саморезы или гвозди являются самым надежным и прочным вариантом жёсткого крепления стропил к мауэрлату, стенам или коньковому прогону. Они позволяют много кратно увеличить жесткость и несущую способность конструкции стропильного каркаса.

Опытные мастера считают, что наиболее надежным способом фиксации стропил является использование металлических уголков, которые прочно соединяют деревянные элементы между собой, жестко фиксируя угол между ними. Уголок, перекрывающий стык между стропильной ногой и коньковым брусом или мауэрлатом, служит своеобразным распором между ними.

Разновидности креплений

Дерево — природный материал, который в процессе выравнивания влажности и высыхания дает значительную усадку, из-за чего линейный размеры сооружения изменяются. Именно поэтому опытные мастера рекомендуют возводить крышу для брусовых и бревенчатых домов, спустя год после постройки, когда процесс усадки переходит из активной в пассивную фазу. Если зафиксировать деревянные элементы каркаса жестко, то после высыхания крыша дома может деформироваться. Поэтому для соединения стропил используют следующие виды креплений:

1. Жесткие. Жесткими креплениями называют такие разновидности крепежной фурнитуры, которые не способны компенсировать изменения размеров древесины в процессе высыхания. Они обеспечивают прочную, надежную фиксацию, однако, они могут стать причиной деформации каркаса, приводящей к изменению геометрии кровли, протечкам или даже обрушению конструкции. К этой разновидности крепежа относятся металлические уголки, металлические накладки и деревянные «чурки».
2. Подвижными. Подвижными крепления называют способы фиксации, которые за счет скользящих вдоль своей оси деталей могут компенсировать изменение размеров стропильного каркаса в процессе усадки сооружения. Каркас, закрепленный с помощью ползунов или салазок, «дышит» вместе с домом, подстраиваясь под его размеры, не давая деформаций. С помощью таких креплений можно возводить крыши для деревянных домов, не прошедших процесс усадки.

Интересно, что существует несколько вариантов комбинаций подвижных и неподвижных соединительных узлов. Наиболее распространёнными являются стропильные системы с одним жестким и двумя скользящими креплениями, которые обеспечивают достаточную подвижность при высокой прочности и жесткости конструкции.

Виды крепежных элементов

Среди опытных кровельщиков не стихают споры, чем эффективнее выполнять крепление стропил к балкам перекрытия и мауэрлату. Однако, в большинстве случаев загвоздка в том, что в данных условиях практичнее использовать – гвозди или саморезы. Оба эти крепежные элемента обладают своими достоинствами и недостатками:

• Гвозди хороши тем, что для их забивания необходим только молоток, который есть в каждом хозяйстве. Однако, некоторые мастера сетуют на то, что забивать их вручную слишком долго. Стоит напомнить, что для фиксации стропил используются специальные зазубренные гвозди, которые надежно сцепляются с древесиной.
• Для сборки стропильного каркаса используют оцинкованные саморезы, которые не боятся коррозии. За счет резьбы они прочно ввинчиваются в толщу древесины, надежно фиксируя элементы между собой. Завинчивать их быстро и удобно с помощью портативного шуруповерта. Минус этого вида крепежа в том, что при демонтаже удалять саморезы из дерева долго и муторно.

Большинство опытных кровельщиков сходятся на том, что для фиксации стропильных ног лучше использовать оцинкованные ершенные гвозди, длина которых на 5-3 мм превосходит толщину пиломатериалов. Правильно подобранные крепежные элементы – залог качественной и долговременной фиксации каркаса крыши, которой будет не страшны ни механические воздействия, ни ветровая нагрузка.

Видео-инструкция
