Электрический теплый пол своими руками: монтаж

Тонкости монтажа электрического теплого пола

Последнее десятилетие огромную популярность стала иметь система теплых полов. Ведь ее установить возможно своими руками без помощи специалистов. Также это эффективный способ создания комфорта в загородном доме или квартире.

Выбор типа системы электрического отопления пола зависит от того, каким будет обогрев (основной или дополнительный). Также необходимо учитывать размер помещения и напольное покрытие.

Кабельный

Данный вариант теплого пола намного раньше был изобретен, чем остальные виды. Представляет собой провод (кабель), благодаря которому происходит обогрев. Такой теплый пол бывает двух видов – непосредственно кабельный и нагревательные маты.

Кабельная система отопления, как понятно из названия, основывается на нагревании кабеля. Система состоит из терморегулятора, температурного датчика и провода, имеющего двойную изоляцию. Это самый трудоемкий вариант отопления, ведь его монтировать необходимо в цементную стяжку.

Нагревательные маты – это стекловолокнистая сетка, на которой уже закреплены электронагревательные элементы (кабели). Преимуществом матов является то, что за установить их можно без особых усилий. Достаточно лишь уложить на основание нагревательные маты и подключить к сети.

Пленочное покрытие на основе инфракрасной пленки

Пленочное покрытие – это термопленка, состоящая из углеродной основы. В качестве нагревательного элемента выступает сплав меди и алюминия. Все элементы параллельно соединены и запаяны в пленку. Такое отопление не требует применения цементной стяжки, а финишное покрытие наносится прямо на пленку.

Плюсы и минусы

Электрический теплый пол отличается рядом весомых преимуществ:

1. Возможно его использование как основного, так и вспомогательного источника отопления;
2. Нагрев поверхности происходит равномерно;
3. Возможность установки с различными напольными покрытиями (линолеум, ламинат, керамическая плитка);
4. Можно самостоятельно регулировать температуру как во всей квартире, так и в отдельных частях;
5. Это экологически чистая продукция, которая не наносит вреда здоровью;
6. Длительный срок эксплуатации;
7. Не занимает полезного места в жилом помещении, тем самым вид интерьера не изменяется.

Минусы:

1. Высокая стоимость продукции;
2. Нельзя использовать такой обогрев под паркет или половую доску, так как под воздействием высоких температур древесина деформируется;
3. Кабели создают электромагнитное поле;
4. При неправильном монтаже появляется риск поражения электрическим током.

Особенности установки

Имеется три способа установок электрического пола:

• Установка в слой стяжки с последующим покрытием напольным материалом;
• Укладка поверх самой стяжки под плитку;
• Монтирование системы под напольное покрытие (пленочное отопление).

Первый способ укладки используется для жилых помещений. В этом случае рекомендована установка кабельных теплых полов. Под систему отопления монтируется слои гидроизоляции и теплоизоляции.

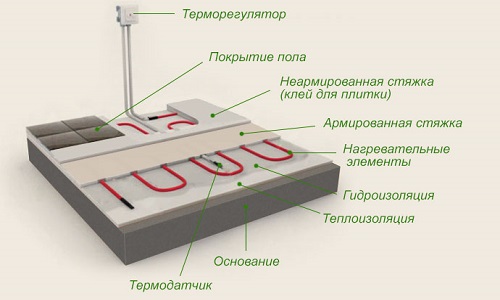

Монтаж состоит из нескольких этапов:

• Укладывание гидроизоляционного материала;
• Монтаж теплоизоляции;
• Закрепление нагревательных кабелей;
• Создание стяжки.

При установке электрического теплого пола (ЭТП) под ламинат, деревянное покрытие и линолеум используют пленочное отопление (инфракрасную пленку). Инфракрасные лучи эффективно проходят через материалы и прогревают поверхность пола.

Технология выполнения монтажных работ:

• Необходимая поверхность накрывается фольгированным материалом;
• Если есть необходимость, то дополнительно создается гидроизоляция;
• Установка нагревательных элементов (инфракрасная пленка);
• Проверка электросистемы обогревательного элемента;
• Нанесение финишного покрытия.

Под кафель устанавливают электрокабели и нагревающие маты. Плюсом нагревающих кабелей является то, что возможно самостоятельно определить шаг укладки (интервал между кабельными шнурами). Электронагревательные элементы закрепляются с помощью монтажной ленты.

Подготовка основания

Правильно подготовленное основание для укладывания электрического пола является показателем качества будущего напольного покрытия.

Алгоритм работ:

1. Основание должно быть чистым и ровным. Фундамент очищается от загрязнений и, если есть необходимость, выравнивается с помощью цементной смеси. Трещины и прощелины тщательно заделываются. Бетон и керамогранит выравнивается при помощи шлифовальной машины.
2. Измерение помещения. Правильно выполненные замеры помогают ускорить процесс монтажа системы.
3. Грунтовка поверхности чернового пола. Грунтование позволяет лучше скрепить основание с цементной стяжкой.
4. Далее укладывается гидроизоляционный слой при помощи полиэтилена, который должен заходить на стену на 10 см.
5. Размещение по периметру основания демпферной ленты. Она предназначается для равномерного распределения тепла по поверхности.
6. Установка теплоизоляции. Утеплитель выбирается в зависимости от вида напольного покрытия.
7. Покрытие армирующей сеткой. Если к раствору стяжки добавить микрофибру или пластификатор, можно обойтись без дополнительного укрепления.

Как рассчитать материал и мощность?

Необходимо знание коэффициента мощности для того, чтобы узнать, достаточным ли будет обогрев помещения. Также это позволяет правильно определиться с размером и количеством материала.

Для вычисления мощности необходимо воспользоваться формулой P1= P2*S*1.3 (… 1.6), где:

• Р1 – мощность электрокабеля;
• Р2 – мощность нагрева на квадратный метр;
• 1,3-1,6 – показатель запаса, который нужен для того, чтобы система отопления рассчитывала не только на свои ресурсы, а имела запасные резервы мощности.

Требуемая мощность для обогрева жилого помещения – 120-180 ватт, а в случаях с балконом и лоджиями показатели увеличиваются до 180-250 ватт на квадратный метр. Также мощность может варьироваться от того, была ли установлена система как дополнительный источник тепла либо как основное отопление.

Длину кабеля рассчитывают по формуле h=S x100/L, где h- длина кабеля, S-площадь поверхности, L-общая длина кабеля.

При укладке пленочного обогрева мощность определяется значительно легче: общее количество нагревательных элементов должно полностью покрывать необходимую поверхность.

Как установить теплоизоляцию?

Чтобы потоки тепла распределялись равномерно, используется термоизоляция. Для этого подходит материал с отражающим серебристым покрытием (пенофол или пенополистирол).

Для квартир многоэтажных домов подойдет теплоизоляционный слой толщиной 3-4 мм, а в частных домах слой должен быть толще. Теплоизоляционный материал фиксируется при помощи клеящего материала.

Если же необходим обогрев помещения с повышенным уровнем влажности (ванна), то теплоизоляция обрабатывается и гидроизоляционным материалом.

Как сделать своими руками?

Пошаговая инструкция для различных моделей ЭТП немного отличается. Рассмотрим подробнее, как смонтировать разные типы теплого пола своими руками.

Монтаж кабельного теплого пола:

1. Подготовка фундамента до необходимого состояния (ровное, чистое);
2. В ванных и санузлах устанавливается гидроизоляция;
3. Устанавливается монтажная лента и укладывается кабель с необходимым шагом. Конец кабельного провода выводится в распределительную коробку, где будет находиться терморегулятор.
4. Устанавливается датчик температуры в гофрированной трубе, один конец которой заглушен, и размещается между кабелями на расстоянии от стены 70-100 см. Второй конец трубы с датчиком заводится в коробку для подключения к терморегулятору.

Включение системы в сеть возможно только после высыхания стяжки.

Монтаж нагревательных матов:

1. На подготовленное основание укладываются маты таким образом, чтобы они не находили друг на друга, а плотно соприкасались. При необходимости разреза стеклоткани будьте предельно аккуратны, чтобы не деформировать греющий кабель. При монтаже термомата с одножильным кабелем оба конца кабельных проводов должны подходить к коробке с терморегулятором. В случае с двужильным кабелем к терморегулятору достаточно провести только один провод.
2. Укладку мата производят на специальный клей (слой клея – 2-3 мм), слегка придавливая в пол.
3. Температурный датчик устанавливается в гофрированную трубу между витками греющих элементов. Второй кабельный электропровод подводится к регулятору температуры.
4. После этого обязательна проверка функционирования системы с помощью тестера.

Если укладка теплого пола предназначается под плитку, то после проверки на работоспособность возможен переход к монтированию напольного покрытия. В случае с ламинатом и паркетной доской после тестирования необходимо сделать стяжку 1,5-2,5 см. Напольное покрытие стелется только после полного высыхания стяжки.

Монтирование инфракрасного пленочного пола:

• Для начала необходимо установить распределительную коробку с терморегулятором. В стене вырезается штроба для подсоединения пленки и датчика к терморегулятору. Проводим кабель питания к распределительной коробке.
• Основание пола покрывается теплоизоляционным слоем (толщиной не более 5 мм). Места соединения материала закрепляются скотчем.
• Необходимо уложить инфракрасную пленку нагревательными элементами вниз. Также закрепляются края скотчем, чтобы не было сдвигов. Расположение полос должно быть выполнено таким образом, чтобы контакты ближе находились к терморегулятору.

• Подключение электроконтактов и монтажного провода к стене, в дальнейшем изолируя их битумной изоляцией. Монтажные провода выводятся к распределительной коробке.
• Температурный датчик устанавливается во второй секции инфракрасного пола, чтобы лучше принимать информацию о нагреве поверхности.
• Тестирование подключения. Если все в порядке, необходимо отключить систему.
• Настелить полиэтиленовую пленку.
• Укладка финишного покрытия.

Схема подключения электричества

Эта часть монтажа является самой ответственной. Подключение электричества требует последовательных действий:

1. Испытание кабеля и проводов на сопротивление системы (при помощи мультиметра) и изоляции матов (с помощью мегаомметра).
2. Подсоединение датчика температуры, терморегулятора и кабеля питания. Это необходимо выполнять по инструкции, входящей в систему ЭТП.
3. Дополнительное заземление кабеля и шнура питания, которое выполняется за счет фиксации этих элементов защитной клеммой.

Подключение датчика температуры к терморегулятору происходит согласно инструкции, после чего систему отопления подключают к автоматическому выключателю. Первый запуск системы проводится только после стопроцентного высыхания стяжки.

В зависимости от модели электрического пола, используемого в качестве обогрева, схемы подключения различаются. Подключение ЭТП намного проще, чем подключение водяного пола. Никаких лишних подсоединений не требуется (например, к электрокотлу), а только к электросети.

Подсоединение кабельной системы:

1. Датчик температуры устанавливается в гофрированную трубу и укладывается в подготовленную штробу в стене.
2. Провод электродатчика подсоединяется к терморегулятору. Сам шнур фиксируется между витками нагревательных элементов.
3. На заключительном этапе проверяется система обогрева при помощи тестера. Только если после тестирования и сверки показаний с инструкционными показаниями они совпали, можно класть стяжку.

Нагревательные маты:

1. Для начала определяется область расположения терморегулятора.
2. Укладываются маты согласно инструкции по монтажу.
3. Температурный датчик, уложенный в гофтрубу, закрепляется между витками системы.

Подключение пленочного пола:

1. В первую очередь, необходимо соединение всех рядов пленки. Использовать можно только те клеммы, которые шли в комплектации теплого пола. Полоски пленки подключаются параллельно. Все контакты необходимо заизолировать накладками.
2. В центре теплоизоляционной подложки делается карман для монтажа термодатчика.
3. Подключение температурного датчика и термопленки к терморегулятору и всей системы к электросети через автоматический выключатель.

Чтобы убедиться в функционировании системы, необходимо на полную мощность включить обогрев и подождать несколько минут. Не должно быть искр и неприятных запахов. После тестирования работоспособности системы можно переходить к монтажу напольного покрытия.

Блок управления

Регулирование системы теплого пола происходит за счет электрического блока. Вы можете включать и выключать нагрев, управлять температурой помещения, а также регулировать на периоды автоматического включения и отключения системы.

Имеется несколько разновидностей панелей управления электрического пола:

• Электро-механический регулятор является самым простым способом управления. В его задачи входит управление нагревом и отключением системы. Руководство регулятором производится вручную. Имеется колесико, подключенное к регулятору, который поддерживает температуру напольного покрытия. По причине несложной конструкции электрорегулятор имеет самую низкую себестоимость и менее подвержен к поломкам.
• Цифровая панель управления функционирует так же, как и предыдущий регулятор. Различие лишь в том, что регулирование проводится не колесиком, а кнопочной или сенсорной панелью. Блок регулирования оборудован электродатчиками, измеряющими температуру воздуха в комнате. Датчики температуры передают данные терморегулятору.
• Программируемый терморегулятор произведен по самым современным технологиям. В наличии имеются несколько датчиков температуры, передающие все показатели контролёру, который поддерживает разную температуру в разных комнатах. Управлять таким терморегулятором можно через сеть Wi-Fi с помощью смартфона или ноутбука. При выходе из дома его можно полностью отключить или включить на необходимую температуру до вашего прихода.

Рекомендуется отдать предпочтение современным панелям управления, которые можно настроить вручную. Удобство и практичность в использовании и разные дизайнерские цветовые решения помогут вписать их в любой стиль интерьера.

Распространенные ошибки

Самой первой ошибкой можно считать установку электрического пола под тяжелой массивной гарнитурой. Под тяжестью материалов происходит недостаточное охлаждение напольного покрытия, которое приводит перегреву и поломке нагревательных элементов.

Искривление и сгибание кабеля приводит к поломке всей системы обогрева. Если использован способ пленочного обогрева, выход из строя системы может произойти из-за повреждения греющей пленки.

Неправильное контролирование сопротивления изоляции в период монтажа – также распространенная ошибка новичков. Значение не должно расходиться от заявленного производителя больше, чем на 10 процентов. В противном случае вас ждут неисправности ЭТП.

Нельзя заливать температурный датчик в стяжку. Его устанавливают в гофрированную трубу, которую и помещают в стяжку. Чтобы устранить поломку в залитом стяжкой датчике, потребуется немало усилий.

Монтаж инфракрасной пленки требует изолирование токоведущих частей пленки. При несоблюдении этого правила будет постоянно происходить утечка тока и отключение питания системы. Кабель, установленный в нагревательном мате, резать запрещено. Необходимо правильно вымерить площадь для обогрева и лучше оставить часть комнаты не закрытой обогревателем.

Рекомендации

Установить электрический теплый пол своими руками не так-то просто. При этом необходимо учитывать некоторые полезные рекомендации:

• Обязательно нужно следовать инструкции от производителя во время монтажа;
• Двужильный кабель нельзя перерезать;
• При монтаже не следует наступать на кабель, это может привести к его поломке;
• Установку теплого пола рекомендуется проводить в теплый сезон;
• Размер пленки электрического пола должен быть не больше 15 м;
• Заземление при подключении ЭТП – обязательное условие;
• Проводить крепеж пленочных материалов металлическими изделиями запрещено;
• Пленочное отопление не рекомендуется устанавливать вблизи обогревателей, каминов.

Если следовать инструкции и ответственно отнестись к технологии монтажа электрических полов, данный вид отопления будет соответствовать вашим ожиданиям.

О том, как выполнить монтаж теплого электрического пола, смотрите в следующем видео.

Электрический тёплый пол своими руками: устройство, технология укладки и схемы подключения

Вид отопления, в котором тепло генерируется путем использования электрической энергии, отличается простой в исполнении схемой, а его монтаж занимает минимум времени. Необязательно быть профессионалом, чтобы устроить электрический тёплый пол своими руками, просто нужно в точности следовать всем пунктам инструкции.

В представленной нами статье подробно описаны все виды электрических систем напольного обогрева, приведены их характеристики и плюсы с минусами. Для самостоятельных домашних мастеров мы привели пошаговые руководства по укладке. С учетом наших советов вы сможете соорудить и подключить электрический пол собственными руками.

Электрические полы и их разновидности

В зависимости от примененного нагревателя, полы с электрическим обогревом делят на 2 категории: с элементом нагрева в виде кабеля и с инфракрасным.

По способу производства их делят на 4 типа:

1. Нагревательный кабель. Он может быть одно- 2-жильным в том числе и саморегулирующимся.
2. Нагревательные маты. Представляет собой кабель на монтажной сетке.
3. Пленочный. Полимерные гибкие полотна со встроенным инфракрасным нагревательным элементом.
4. Стержневой. Состоит из последовательно соединенных карбоновых стержней.

Рассчитывают теплый электрический пол, исходя из размеров свободной от обстановки части помещения. Под мебелью прокладывать нагревательные элементы не рекомендуют из-за превышения нагрузки на систему в указанных участках. Мощность пола выбирают из соображений 0, 1 кВт/м² в среднем. Для разных помещений этот показатель отличается.

Важно перед началом работы рассчитать шаг, с которым затем будет выкладываться кабель. Для этого находят частное от деления площади, запланированной под укладку системы обогрева в м², умноженной на 100 и разделенной на длину секции в м, взятую из паспорта.

С аргументами и критериями выбора оптимального лично для вас варианта устройства теплого пола ознакомит следующая статья, с которой мы рекомендуем ознакомиться.

Кабельная система отопления

Теплоотдача кабельного теплого пола очень высокая, фактически вся электрическая энергия преобразуется в тепло. В его комплект входит нагреватель кабель, соединительная муфта, приборы регулировки и контроля. Кабель укладывают как в стяжку, так и под напольное покрытие.

Особенности работы и устройства

В системе нет нагревательного котла, тепло отдает сам электрический кабель. Чаще всего его используют в качестве вспомогательного вида отопления, но если дом хорошо теплоизолирован, то пол, прогретый с помощью кабеля, может служить и основным источником тепла. Укладывают кабель 3 способами: под стяжку, внутри нее и над ней.

Нужно располагать его равномерно, выдерживая дистанцию от одной до другой линии нагрева минимум 80 мм и не допуская пересечений, изломов и напряжения на поворотах. Во время монтажа кабель легко повредить, поэтому опытные мастера рекомендуют надевать мягкую обувь или же прикрыть, уже смонтированные участки, листами фанеры.

Монтаж электрического пола в стяжке

Процесс установки в стяжку электрических теплых полов отличается трудоемкостью. Преимущество такого способа в том, что нагревательный элемент, находясь в центре стяжки, скорее и равномернее прогреет поверхность. Технологический процесс состоит из нескольких этапов.

Сначала заливают первый слой — это будет основа. Предварительно плиты очищают. Расширяют при помощи перфоратора трещины шириной более миллиметра и заполняют их, а также сколы и отверстия, раствором.

Плиту выравнивают по горизонтали, в случае необходимости применяют состав «наливные полы». После высыхания основы наносят жидкую гидроизоляцию, и оставляю на 2 ч., чтобы подсохла.

По поверхности расстилают теплоизолирующую подложку с фольгированным теплоотражающим слоем. Если снизу находится неотапливаемое помещение, то выбирают теплоизоляцию высотой от 5 до 10 см. В противном случае достаточно слоя в 2-3 см. Герметизируют швы и стыки фольгированным скотчем.

Выполняют сборку нагревательного контура. В перпендикулярном направлении по отношению к стене, выбранной для установки блока управления, монтируют полоски с защелками для фиксации кабеля. Кромки полимерных полосок должны заканчиваться на расстоянии 50-100 мм от стен.

Если вместо полосок взяты монтажные рейки, то их удаляют от стен на 200 мм. Перед укладкой теплого пола проверяют сопротивление кабеля при помощи тестера. Показания сверяют с паспортом, допустимая разница — 10% максимум.

Отправной точкой в схеме подключения кабеля электрического теплого пола по классической версии является блок управления. Оформляют выкладку в форме «змейки» и располагают параллельно стене.

Все переходы на следующий оборот должны находиться за пределами пограничных реек. На финише у противоположной стены должен оказаться изолированный конец. Вариант, когда монтаж начинают с конца, также возможен.

После того как линия будет полностью уложена, между витками монтируют датчик температуры в металлическую гофрированную трубу. Провода выводят по направлению к плинтусу, а затем к блоку управления. Замуровывать датчики в бетон не стоит — их извлечение в случае необходимости становится очень затруднительным.

После проверки надежности фиксации уложенных элементов их заливают бетонной стяжкой, мощность которой зависит от технических данных объекта и типа электрической греющей системы. Раствор нужно хорошо уплотнять. Если останутся пустоты, снизится теплопроводность верхнего слоя.

В роли управляющего блока для теплого пола выступает терморегулятор. Он отвечает за обработку информации, поступающей от термодатчика, и отключение или включение системы в соответствии с настройками. Терморегулятор может быть как программируемым, так без программного обеспечения. Подключают его к розетке 220 В. Место для установки выбирают на участке со свободным доступом.

Специалисты не рекомендуют подключать управляющий блок к обычной розетке. Это может создать дополнительную нагрузку на электропроводку. Необходимо создать отдельную ветку для подключения системы.

В некоторых случаях кабель укладывают в штробы, проделанные в бетонной стяжке. Кабель в штробах заполняют плиточным клеем. Преимущество этого способа в том, что уровень финишного покрытия остается на прежнем уровне. После завершения монтажа кабеля, пол включают только через 2 недели.

Электрический пол на основе термомата

Для производства термоматов используют кабель не толще 45 мм. Его закрепляют на стекловолоконной сетке шириной 0,5 м. Кабель имеет экранированную и защищенную внешней оболочкой жилу. Для жилых помещений используют нагревательные маты с двойной жилой из-за их значительно меньшего уровня электромагнитного излучения.

Принцип действия и сооружения

Нагревательный мат включает 2 элемента: собственно термомат с кабелем и гофру. Внутрь ее вставляют датчик, и она защищает его от влаги и агрессивных воздействий. Если слой клея тонкий настолько, что не может полностью закрыть гофру, нужно использовать влагостойкий датчик.

Терморегулятор в комплекте с выносным температурным датчиком, монтажные коробки, провода приобретают дополнительно. При выборе первого элемента учитывают максимум энергопотребления. Сечение проводов подбирают, ориентируясь на мощность системы и материал изготовления.

Процесс монтажа предельно прост, т.к. термомат — полностью готовое к установке изделие. Здесь не нужно крепить нагревательный кабель, а равномерность укладки обеспечивается самой конструкцией. Стоимость у него выше, чем у пола кабельного, зато он обладает массой преимуществ, в число которых входит и более быстрый прогрев поверхности.

Монтаж тепловых матов

Перед раскладыванием теплового мата пол покрывают слоем грунтовки. Это увеличит сцепление клея с бетонной поверхностью. Обычно клей наносят сразу на мат, но если это влажное помещение, то после нанесения и высыхания тонкого слоя клея его покрывают гидроизоляцией, а затем снова клеем.

Чтобы не нарушить целостность кабеля и равномерно нанести связующее вещество, нужно распределять клеевой состав при помощи пластиковой гребенки. На клей укладывают плитку и выравнивают ее.

Плитка плюс клей в сумме должны давать 20 мм, хотя отдельные производители рекомендуют минимум 50 мм. Объясняют это тем, что при такой толщине прослойки тепло распределяется более равномерно.

В соответствии с ПУЭ обязательно следует устанавливать защитное отключение, гарантирующее безопасность и автоматический выключатель. Если систему монтируют в ванной, терморегулятор следует вынести в смежное сухое помещение.

Специфика пленочного пола

В устройстве системы теплого пленочного электрического пола нет особых сложностей. Многие укладывают его самостоятельно. Подходит он под любые напольные покрытия. Система, работа которой основана на инфракрасном излучении, безопасна даже для ламината и других деревянных покрытий.

Известны 2 вида такой пленки для пола:

1. Сплошная. Выпускается в виде тонкой двухслойной полиуретановой пленки с непрерывным карбоновым напылением внутри.
2. Полосатая. Включающая те же 2 слоя пленки из лавсана, полиэтера или полиуретана с расположенными между ними карбоновыми или ультратонкими алюминиевыми полосами.

Тепловые элементы в этих системах имеют параллельное и последовательное соединения. По краям у них расположены биметаллические токоведущие шины из уложенных друг на друга серебряных и медных полос. Пленочный ИК пол не делают ни с заливкой стяжки, ни в слой клея. Подходит только «сухая» укладка.

Теплый инфракрасный пол имеет ряд преимуществ.

К ним относится:

• несложный и быстрый монтаж;
• небольшая толщина пленки (0,3 см) что не уменьшает существенно высоту помещения;
• возможность исключения такого рабочего момента, как заливка стяжки;
• отсутствие влияния на влажность в помещении;
• антиаллергический эффект;
• сравнительно низкое потребление электроэнергии — на 20% меньше, чем другие типы электрических тепловых систем;
• ионизация воздуха;
• легкий демонтаж в случае необходимости;
• высокая надежность.

Стандартный набор материалов включает термопленку, скрученную в рулон, зажимы контактные, изоляцию и электропроводку. К этому комплекту необходимо добавить терморегулятор, оснащенный датчиком температуры, а также полиэтиленовую пленку, скотч, фольгированный материал. Прежде чем приобретать все это, нужно рассчитать необходимый метраж пленки.

Проще всего сделать эскиз помещения на миллиметровой бумаге. Дальше, следует отметить места, где будут размещены датчики и точки соединения. Выделить ту часть помещения, на которой планируется укладка теплого инфракрасного пола, затем рассчитать, сколько нагревательных элементов потребуется.

Сравнить специфику устройства пленочного и кабельного полов поможет информация, изложенная в рекомендуемой нами статье.

Процесс укладки инфракрасной системы

Если прежнее покрытие в нормальном состоянии, то технологией укладки электрического инфракрасного теплого пола разрешается не демонтировать его. Достаточно просто очистить и устранить перепады. Рулон пленочного пола нарезают используя обычные ножницы.

Следует учитывать, что при формировании поверхности полосы не должны перекрещиваться или соприкасаться токоведущими шинами. Обычно производители обозначают места раскроя. Это не значит, что пленку нельзя резать в других удобных местах.

Главное, срез должен проходить по промежутку между нагревательными элементами. В случае если разрез пришелся на обозначенную линию, изолируют только коллекторные биметаллические пластины. В других случаях скотчем проклеивают концы полос.

Сначала укладывают слой гидроизоляции, чтобы предохранить пол от поступления влаги из бетонного перекрытия. Дальше идет теплоизоляция, предотвращающая потери теплоты от излучения, уходящего в основание. Материал можно использовать любой, главное, чтобы металлизированная сторона была направлена наружу.

Размечают места, где будет проходить электропроводка. После отводят место под монтаж термодатчика. Канал под температурный датчик выполняют шириной около 20 мм. Проводку для датчика помещают в гофрированную трубку, затем укладывают в подготовленный канал.

Дальше укладывают подготовленные полосы согласно эскизу. С целью уменьшения длины провода при укладке полосы разворачивают торцовыми сторонами к стене, где впоследствии будет находиться терморегулятор и останавливаются, не доходя до нее сантиметров 15.

Если в комнате есть камин, от него отступают не менее 1 м. Укладывается пленка той стороной вверх, которая изготовителем системы указана в инструктаже к продукции. Подсоединяют зажимы к краю биметаллической полосы, затем подключают провода — к левым зажимам крепят левые, а к правым — правые.

Проводку для термодатчика следует прятать под термопленку. С этой целью в теплоизоляции вырезают узкие канавки шириной по 1 см, а по уложенному в них силовому кабелю наклеивают скотч и укрывают термопленкой. Нельзя допускать, чтобы провода возвышались над теплоизоляцией.

Изоляцию на краю провода снимают, свертывают, сам провод просовывают через зажим, фиксируют при помощи плоскогубцев, затем точку соединения изолируют битумным скотчем. Соединив всю цепь, замеряют сопротивление полученной конструкции.

Завершающий этап — монтаж финишного покрытия. Принцип подключения терморегулятора одинаков для всех типов теплого электрического пола.

Несколько полезных советов

Прежде чем завершить работу укладкой финишного покрытия систему тестируют. Если термопленка соответствует всем требованиям, нигде не будет наблюдаться искрение и перегрев участков. Если все же какие-то дефекты обнаружены, пол накрывают еще одним слоем пленки из полиэтилена толщиной минимум 80 мкм. Ее укладывают внахлест с заходом около 20 см.

Существует ряд дополнительных рекомендаций от профессионалов по поводу монтажа:

1. Пленочную теплую систему нужно устанавливать при умеренной влажности (максимум 60%) и плюсовой температуре.
2. Пленку в свернутом виде в сеть подключать нельзя.
3. Перед подключением пленочного пола необходима проверка изоляции контактов в местах, где происходил раскрой полотна.
4. В случае повреждения термопленки в месте, где находится графитовое напыление, накладывают двухстороннюю изоляцию.
5. Если произошло затопление пола, его немедленно отключают от электросети и оставляют на просушку в естественных условиях.
6. Ходить по готовому полу в обуви нельзя.

Нельзя замуровывать термодатчик. Нужно оставить возможность для его контроля и замены. Также не следует размещать на теплом полу ковры и другие плотные натуральные покрытия. Для обеспечения вентиляции и исключения возможности деформации финишного покрытия вследствие температурных изменений, между стеной и покрытием рекомендуют оставлять незначительный зазор.

Теплый пол стержневого типа

Стержневой карбоновый пол — это стержневая конструкция, обогревающая помещение инфракрасными лучами дальней волны. В этом диапазоне отсутствует электромагнитное излучение. Особенность его в том, что нагревается не атмосфера, а предметы, присутствующие в комнате.

Тонкости работы и организации

В его составе содержатся карбоновые стержни, соединенные параллельно в эластичные маты шириной 0,8 м и длиной 25 м при помощи силового провода. Внутри «ковра» размещены нагревательные элементы. Внутренность стержней состоит из карбона, серебра, меди, а тепло выделяет первый из них.

Кроме стержней в составе такого пола есть температурный датчик и терморегулятор. Такой пол обладает свойством саморегуляции. Это значит, что количество тепла прямо пропорционально температуре. Недостатком является то, что монтаж его возможен только с применением стяжки, следовательно, о его демонтаже не может быть и речи.

Если на плоскость пола поставить любой предмет, теплоотдача в месте, занимаемом им, снижается, и стержни начинают выделять меньшее количество тепла, понижая, таким образом, температуру. Следовательно, терморегулятор здесь нужен только для управления мощностью, функцию предотвращения перегрева выполняет сам стержневой пол.

Нюансы монтажа и подключения

Хотя стержневой пол и считается интеллектуальной системой, его можно уложить своими руками. Технология несложная, но работать он будет при условии, что все требования соблюдены.

Монтаж электрического (кабельного) теплого пола своими руками

Одним из альтернативных источников отопления дома или квартиры является система электрический теплый пол. Благодаря простоте монтажа и удобству эксплуатации, кабельный пол по праву входит в число наиболее востребованных среди потребителей.

Прежде чем рассмотреть, как сделать электрический теплый пол, предлагаем ознакомиться с теми преимуществами и недостатками, которые таит в себе эта система.

Электрический теплый пол – преимущества и недостатки

Плюсы:

• возможность использовать как в качестве основного, так и в качестве дополнительного источника обогрева жилья;

• равномерное нагревание всей площади помещения;

• неограниченность мест установки. Доступность для монтажа, как в жилых комнатах, так и в офисах;

• сочетаемость с большинством напольных покрытий (ламинированная доска, керамическая плитка, линолеум);

• возможность регулировки температурного режима – как по всей квартире, так и отдельно по каждой комнате. Время включения/выключение системы также задается по усмотрению пользователей;

• отсутствие необходимости установки дополнительного оборудования (как, например, в случае с водяным теплым полом);

• сравнительно простая технология монтажа;

• эстетичность. Система монтируется под чистовым полом, это исключает любые ограничения при проектировании доступного пространства;

• длительный срок эксплуатации.

Минусы:

• значительная стоимость использования системы. Такой тип отопления сложно назвать экономным;

• опасность поражения электрическим током. Что выдвигает особые требования к расчету и укладке нагревательного элемента во всех помещениях, и в частности в санузле;

• наличие электромагнитного поля, создаваемого нагревательным элементом (кабелем);

• исключается использование натурального деревянного напольного покрытия (невозможна укладка под паркет, половую доску), т.к. под воздействием перепадов температур древесина будет рассыхаться, как следствие, появляются трещины и скрипы пола;

• уменьшение высоты помещения за счет обустройства чернового пола с системой обогрева;

• дополнительные требования к мощности существующей электропроводки.

Что влияет на расход электроэнергии при кабельном обогреве полов

Факторы, влияющие на энергопотребление системы «электрический теплый пол»

• климатическая зона, в которой построен дом (частный или многоквартирный);

• объем помещения (площадь);

• тип пола (вид напольного покрытия);

• уровень теплоизоляции помещения (степень утомлённости);

• состояние теплого контура (окна, двери) и уровень теплопотерь через них;

• назначение помещения (жилая комната, промышленный объект);

• цель и период эксплуатации. Используется ли электрический пол в качестве основной или дополнительной системы отопления. Постоянно или периодически;

• степень восприятия тепла проживающими в помещении людьми.

Монтаж электрического теплого пола своими руками

Технология монтажа кабельного электрического теплого пола заключается в последовательном выполнении четырех этапов:

1. Создание проекта и расчет.
2. Проверка существующей электропроводки.
3. Выбор оборудования, комплектующих и материалов.
4. Установка электрического теплого пола.
5. Предэксплуатационная проверка системы.
6. Заливка стяжки.
7. Чистовая отделка пола.

1 этап – создание проекта и выполнение расчетов

Начало работ по обустройству системы электрический теплый пол начинается с выбора типа нагревательного элемента.

В зависимости от этого выделяют такие типы систем:

• кабельные полы. За подачу тепла отвечает нагревательный кабель, укладываемый на подготовленное основание. Монтаж кабеля выполняется с использованием дополнительных крепежей или сетки;

• нагревательные маты. В этом случае, нагревательный кабель помещен в специальный теплопроводящий мат и располагается внутри в виде «змейки». Использование матов существенно сокращает время на проектирование и монтаж кабеля;

• пленочные полы (инфракрасные). Обогрев осуществляется путем установки специальной ИК-пленки для теплого пола.

Варианты схем укладки нагревательных кабелей

Варианты схем укладки нагревательных кабелей для электрического теплого пола Варианты схем укладки нагревательных матов с поворотом на 90 и 180 градусов

Разрабатывая проект теплого электрического пола нужно принять во внимание и то, что существуют различные подходы к монтажу систем, отличающиеся по способу укладки кабеля:

• монтируется в стяжку;

• укладывается поверх стяжки под плитку, ламинат;

• укладывается непосредственно на стяжку под чистовое покрытие (пленочные (инфракрасные) теплые полы).

Разработанный проект содержит такие сведения:

• расчет теплого пола электрического;

• место установки регуляторов обогрева и подвод питания;

• место монтажа нагревательного кабеля в каждой из комнат;

Пример проекта для ванной

Схема укладки кабельного теплого пола в ванной Проект электрического теплого пола в ванной комнате

Одним из недостатков теплого электрического пола является отсутствие возможности сделать перестановку тяжелых предметов мебели, т.к. крайне нежелательно ставить мебель на кабеле, это может привести к нарушению его целостности.

Расчет электрического теплого пола

Расчет системы по мощности зависит от отапливаемой площади и может быть выполнен по формуле:

Р – мощность системы, Вт/м.кв.

Р – мощность нагревательного элемента, Вт;

S – площадь комнаты, м.кв.

Примечание: расчет теплых полов производится для каждой комнаты отдельно.

Для расчетов можно использовать таблицы, разработанные производителями кабельного теплого пола. Эти таблицы учитывают теплопотери комнаты, шаг укладки кабеля, общую длину кабеля в помещении. В случае с пленочным полом – подбирается количество секций, покрывающих заданную площадь.

2 этап – проверка существующей электропроводки

Устройство теплого пола электрического отличается значительным потреблением электроэнергии. Это вызывает необходимость проверки, справится ли существующая проводка с той нагрузкой, которая на нее придётся.

В процессе расчётов принимается во внимание сечение кабеля по току.

Если расчет показывает, что старая проводка не справится с новой нагрузкой (диаметр жил не соответствует нагрузке), следует либо провести замену, либо установить дополнительную проводку (напрямую от щитка), предназначенную исключительно для обслуживания теплого поля.

Потребляемая мощность электрического теплого пола на 1 м2 приведена в таблице:

Пример проекта с указанием места расположения мебели, ключевых компонентов системы и основных расстояний.

Проект электрического теплого пола

3 этап – подбор оборудования и материалов

Система электрический теплый пол включает в себя:

• нагревательный кабель;
• провода соединительные;
• регулятор, датчик температуры;
• система защиты (устройства защитного отключения);
• кабель для заземления (медный);
• прочий материал: крепления, дюбель-гвоздь, демпферная лента, мел (для разметки).

Инструмент для работы используется стандартный: молоток, зубило, перфоратор, ножницы по металлу, рулетка, отвертки.

Виды нагревательного кабеля для теплого пола

Выбор нагревательного кабеля имеет определяющее значение, поэтому следует знать, что для монтажа используются такие его виды:

• резистивный кабель. Нагревательным элементом выступает жила, отличающаяся повышенным сопротивлением. Благодаря этому сопротивлению, ток, движущийся по кабелю, преобразуется в тепловую энергию;

• саморегулирующийся кабель. В этом случае обогрев происходит за счет полимерной матрицы. Особенность саморегулирующего кабеля заключается в том, что исключен перегрев. Такой вид кабеля отличает высокая стоимость, но и более длинный период эксплуатации.

4 этап – установка электрического теплого пола

Выполняется в несколько этапов:

1. Подготовка основания

Нагревательный кабель, мат или пленка укладываются только на подготовленную поверхность. Подготовка включает в себя: устранение выступающих элементов, выравнивание по плоскости. Для выравнивания пользователи советуют использовать специальные смеси, которые лучше «ложатся», а также экономят время, т.к. обычная цементная стяжка долго высыхает.

2. Подготовка места установки теплового регулятора

Рекомендуется устанавливать регулятор температуры на высоте 0,9-1 м. от поверхности пола. В этом месте нужно будет проделать отверстие для установки монтажной коробки и проштробить стену до пола, для установки провода.

3. Укладка утеплителя

Зачастую под теплый электрический пол монтируют пенофол (вспененный полиэтилен с фольгой). Утеплитель пенофол является отражающей изоляцией, особенность материала заключается в малой толщине, наличии фольгированного слоя (позволяющего отражать тепло) и самоклеящегося слоя (упрощает процесс укладки, исключает движение утеплителя в процессе укладки кабеля). При этом, коэффициент теплопроводности пенофола (при температуре 20 °С равен 0,031 Вт/мК).

Фольгированный пенофол укладывают фольгой вверх, встык, а место соединения полос проклеивается скотчем.

Помимо пенофола в качестве утеплителя могут использоваться: пенополистирол или пенопласт (с плотностью выше 25) толщиной слоя в 20-50 мм. При установке системы теплый пол на балкон, толщину теплоизоляционного слоя рекомендуется довести до 100 мм.

После укладки утеплителя комната, по периметру, оклеивается демпферной лентой. Назначение кромочной ленты – компенсация расширения покрытия пола в процессе нагревания.

Поскольку рекомендуется использовать твердый теплоизоляционный материал, который отличается крайне малым показателем гигроскопичности, монтировать гидроизоляционную сетку нецелесообразно.

4. Монтаж терморегулятора

Терморегулятор для теплого пола представляет собой управляющий блок, который может быть с выносным или со встроенным термодатчиком (измеряет температуру пола). Есть терморегуляторы с дополнительным датчиком воздуха. Назначение терморегулятора – предоставить возможность регулировать степень обогрева помещения и расход электроэнергии.

Подключается к электросети, а также к кабелю электрического пола посредством проводов, которые прокладываются в гофре. Использование гофры позволит выполнить ремонтные работы (при необходимости) без нарушения целостности стяжки.

5. Монтаж датчика температуры

Термодатчик для теплого пола устанавливается непосредственно в пол, точнее в гофру. При этом мастера отмечают, важность разрезания утеплителя и «утапливания» гофры, чтобы она не сильно возвышалась над нагревательными элементами (кабелем или матом). Угол загиба гофры должен быть плавным, чтобы исключить перегибание провода и растрескивание гофры. Конец гофры, уходящий в стяжку, рекомендуется заделать герметиком.

Примечание: Теплорегулятор и датчик тепла монтируются в каждой комнате.

6. Укладка кабеля теплого пола

После того, как обслуживающее оборудование установлено можно приступать непосредственно к монтажу кабеля. Укладка электрического теплого пола выполняется двумя способами:

• путем установки нагревательных матов. Это готовые полотна, которые хороши тем, что позволяют выполнить укладку быстро и при этом исключить возможность перегиба кабеля или нарушение оптимального расстояния между соседними петлями. Нагревательные маты крепятся к теплоизоляционному материалу посредством скотча. Расстояние между соседними матами составляет 50-100 мм, между матом и стеной – 150-200 мм;

• путем установки специальной ленты с крепежом для кабеля или металлической сетки (в качестве крепежного элемента используется пластиковый хомут, который не следует сильно затягивать). При таком способе укладки, кабель располагается змейкой, внимание уделяется соблюдению заданного расстояния между петлями кабеля.

Если на полу есть стык двух плит перекрытия, то в этом месте целесообразно укладывать кабель в гофру. Это компенсирует возможное тепловое расширение плит и снизит риск повреждения системы теплый пол.

Вид электрического пола до начала заливки стяжки показан на фото.

5 этап – проверка электрического теплого пола

Прежде чем залить стяжку, нужно проверить работоспособность системы электрический теплый пол. Предэксплуатационная проверка включает в себя замер сопротивления провода. Если отклонение от предыдущих, испытание незначительное, можно приступать к заливке стяжки.

Замер выполняется с помощью мультиметра или тестера, а затем мегаомметром (используется для измерения больших сопротивлений, свыше 1 000 В). Результат не должен быть ниже 10 МОм.

Как сделать электрический теплый пол – видео

6 этап – заливка стяжки

Укладка электрического теплого пола в стяжку делается при использовании кабеля или нагревательных матов. В случае с пленочным полом, монтаж выполняется без стяжки.

Для устройства электропола в стяжку применяется:

• бетонная стяжка. Классический раствор для бетонной стяжки состоит из 4 частей песка, 1 части цемента М400, 0,5 частей воды. При использовании цемента М200 соотношение будет 2:1. Для повышения эластичности раствора в него можно добавить пластификаторы (1%). Достоинство пластификатора в дешевизне, недостаток в длительном периоде полного высыхания;

• наливной пол. Высота наливного пола 3-10 мм. Поэтому его нужно наносить в несколько слоев. Наливной пол рекомендован, когда укладывается электрический теплый пол под ламинат;

• плиточный клей. Проверенный согласно отзывам пользователей вариант, которому советуют отдать предпочтение, если монтируется электрический теплый пол под плитку.

Независимо от вида, используемого для стяжки материала, оптимальная высота (толщина) стяжки составляет 30-50 мм.

7 этап – чистовая отделка теплого пола

После того, как система проверена можно приступать к чистовой отделке электрического теплого пола – укладка плитки, ламината.

Стоимость монтажа теплого пола электрического за 1 м2

Как видим, монтаж электрического пола не вызывает больших сложностей. В таблице ниже указана стоимость монтажа с привлечением наемных мастеров. В среднем цена за м2 при монтаже «под ключ» составляет 600 руб./м.кв. без учета стоимости материалов.

Проанализировав предложения разных компаний, стоимость устройства электрического теплого пола с материалами будет варьироваться от 2000 до 4700 руб за метр квадратный (по данным на конец 2016 года). При этом минимальная цена действует при заказе от 250 м.кв. либо в случае если объявление дал частный мастер, а не строительная фирма.

Таким образом, выполняя монтаж электрического теплого пола своими руками – это возможность существенно сэкономить на работе.

Монтажа теплого пола электрического – ошибки

Приведем несколько типичных ошибок, которые, как свидетельствуют отзывы домашних мастеров, весьма распространены:

• покупка лишнего материала. Ошибка обусловлена тем, что в расчетах пользователь ориентируется на общую площадь комнаты, а не на ту, которая будет служить основой для пола с подогревом. В расчетах не принимается во внимание площадь, занятая мебелью и тяжелыми бытовыми приборами (холодильник, стиральная машинка);

• кабель, используемый в нагревательном мате резать нельзя. Нужно подобрать такую схему укладки, чтобы использовать мат полностью. Лучше оставить незакрытой часть поверхности пола;

• нельзя включать систему полового обогрева до полного высыхания стяжки, т.к. это может привести к неравномерному высыханию слоя и появлению трещин и пустот.

• кабель нельзя укладывать на неподготовленную поверхность. Лучше обработать поверхность чернового пола грунтовкой, чтобы исключить пыль, которая может привести к образованию воздушных карманов вокруг кабеля и привести к его перегреву;

• датчик температуры помещается в гофру, таким образом, его можно будет демонтировать и ремонтировать, если он выйдет из строя;

• измерение сопротивления важный этап предэсплуатационной проверки электрического пола, не стоит его игнорировать. При существенных отклонениях нужно принимать решение по исправлению ситуации своими силами или привлекать профессионалов;

• схема укладки кабеля пригодится при переносе мебели и выполнении ремонтных работ или технического обслуживания. Самым простым способом будет фотографирование смонтированного пола до заливки стяжки.

Электрический теплый пол неприхотлив в эксплуатации, надежен (при выборе хороших комплектующих и правильном монтаже) и будет служить долгое время.

Как установить электрический теплый пол своими руками.

Доброго времени суток всем, кто открыл эту статью! В ней я расскажу вам про электрический теплый пол, который, в отличии от водяного теплого пола, не требует подключения к системе водяного отопления. Это, во многих случаях, сильно упрощает монтаж такой системы отопления. Начнем с рассмотрения видов электрического теплого пола.

Виды электрического теплого пола.

Существует три основных вида электрического теплого пола:

• Кабельные системы — представляют из себя специальные греющие кабеля.
• Системы в виде матов — те же греющие кабеля, но они закреплены на сетке.
• Пленочные инфракрасные теплые полы — пленки с нанесенными на них греющими элементами.

Кабельные системы.

Они представляют из себя отрезки греющего кабеля фиксированной длины, оснащенные установочным проводом для подключения к сети через терморегулятор. Обрезать такие кабеля нельзя, если обратное не разрешено производителем в инструкции. Кабельные системы укладываются в слой стяжки или в слой плиточного клея. Мощность кабельного теплого пола выбирается от площади, которую необходимо обогревать. Для этого пользуются следующими соотношениями:

• Не менее 110-120 Вт/м², если кабельная система используется как дополнительная вместе с другой системой отопления (например, вместе с радиаторами).
• Не менее 150-160 Вт/м², если кабель будет использован в качестве основной системы отопления. В условиях нашего климата использовать теплые полы в качестве основного отопления рискованно из-за того, что они отдают меньше тепла, чем, например, радиаторы. Можно просто начать замерзать зимой. К тому же, если вы используете кабель как основное отопление, то площадь укладки кабеля должна быть не меньше 70% от отапливаемой.
• Для отопления лоджии или зимнего сада также стоит взять не менее 160 Вт/м². Это связано с большими потерями тепла через окна.

схема подключения теплого пола

Монтаж кабельной системы.

Как уже говорилось ранее, кабель можно укладывать или в слой плиточного клея, или в слой стяжки. Монтаж начинается подготовки поверхности, которую надо очистить, выровнять и загрунтовать. Укладывать теплый пол можно только на сухую поверхность, то есть стяжка и грунт должны простоять на «сушке» минимум 21 день. Монтаж в стяжку и в слой клея отличается, поэтому рассмотрим эти способы отдельно.

Монтаж кабеля в стяжку.

Монтаж теплого пола в стяжку осуществляется в несколько этапов:

• Укладка теплоизоляции на основание.
• Заливка теплоизоляции первым слоем стяжки толщиной 1-2 см.
• Укладка греющего кабеля петлями и монтаж терморегулятора с датчиком для управления теплым полом.
• Проверка на отсутствие повреждений и работоспособность системы.
• Заливка верхнего слоя стяжки толщиной 3-5 см.

Схема укладки кабеля теплого пола в стяжку.

Для крепления кабеля к стяжке используется металлическая монтажная лента. Кабель крепится к ленте в местах загибов петель, то есть по краям обогреваемой площади, без резких загибов и натяжений. Между краями отрезки монтажной ленты укладываются с шагом 0,5 метра. Укладку делают таким способом, чтобы установочный кабель находился недалеко от распределительной коробки. После укладки кабеля на пол, производится проверка его сопротивления, результаты которой заносятся в гарантийный талон. По сопротивлению определяется целостность изоляции кабеля. Параметры сопротивления, при которых кабель считается исправным, указаны в руководстве по эксплуатации.

Также необходимо установить терморегулятор с датчиком температуры. Делается это по следующему алгоритму:

Порядок установки терморегулятора и подключения кабеля.

• В стене делаются ниши для установки распределительной коробки и терморегулятора плюс штробы для укладки датчика температуры и установочного кабеля.
• Для установки датчика температуры в штробу укладывается специальная гофрированная трубка, один конец которой глушится, а другой подводится к терморегулятору. Трубка должна отходить от стены на расстояние не менее 60 см, кроме того она должна быть уложена между петлями кабеля. Это нужно для корректной работы датчика температуры. Радиус загиба гофрированной трубки должен быть таким, чтобы можно было без проблем извлечь из нее датчик в случае его поломки.
• После всех этих манипуляций, штроба вместе с трубкой заливается стяжкой.
• Установочный кабель подключается к сети через терморегулятор. Схема подключения указана в паспорте. Штробу также нужно замазывать.

Подключение терморегулятора

Монтаж кабеля в слой плиточного клея.

Возможен вариант монтажа кабельной системы обогрева пола в слой плиточного клея. Последовательность действий здесь будет следующая:

• Подготавливается установка терморегулятора и распределительной коробки. То есть делаются ниши и штробы под кабеля.
• Производится установка распределительной коробки и гофрированного шланга для датчика температуры. Конец гофрированного шланга плотно глушится, чтобы не допустить попадания в него плиточного клея. После чего необходимо проверить извлекается ли из шланга датчик, после чего штроба заливается стяжкой, а место где находится конец шланга помечается маркером. Это необходимо сделать, чтобы датчик случайно не оказался «накрытый» кабелем.
• Повторно очистить поверхность пола от мусора. Потом прикрепить к полу отрезки монтажной ленты, к которой будет крепиться кабель. Отрезки монтажной ленты размещаются также, как при укладке в стяжку.
• Далее аккуратно крепим кабель на монтажную ленту. Делаем это так, чтобы возможно было подключить установочный провод в распределительной коробке. Не забываем, что датчик температуры должен оказаться при укладке между петлями кабеля.
• Проверяем кабель на повреждения по сопротивлению. Параметры сопротивления описаны в руководстве пользователя.
• Подключаем кабель и терморегулятор. После этого на короткое время подаем питание и проверяем работоспособность.
• Укладываем слой плиточного клея толщиной 5-8 мм. и заделываем штробы для кабелей. Ждем высыхания клея.
• Укладываем плитку на новый слой клея. Ждем высыхания клея и можно пользоваться теплым полом.

Укладка в слой клея

Теплые полы в виде нагревательных матов.

Представляют из себя греющий кабель, который закреплен на сетке. Продаются они в виде рулонов. Для крепежа мата к полу не требуется монтажная лента, что упрощает и ускоряет установку пола. Кроме того, можно сделать теплый пол поверх старого кафеля. Маты устанавливаются непосредственно в слой плиточного клея, толщина которого не должна превышать 5 мм.

Нагревательный мат для теплого пола

Монтаж нагревательного мата.

Монтаж нагревательного мата осуществляется также, как монтаж кабеля в слой плиточного клея (смотри выше). Монтаж терморегулятора производится аналогично.

Включение и эксплуатация электрического теплого пола.

Включать теплые полы разрешается после полного высыхания стяжки или плиточного клея. Период высыхания должен быть указан на упаковке этих строительных смесей. При первом пуске можно выставить терморегулятор на максимум и ждать пока кабель прогреет покрытие. После чего можно снизить температуру на регуляторе до нужной вам.

Инфракрасные пленочные теплые полы.

Этот вид теплых полов может укладываться в слой плиточного клея, под ламинат или под линолеум. Выпускаются эти полы в виде рулонов, которые можно нарезать на секции нужной длины. Нагрев осуществляется при помощи инфракрасного излучения. Данный вид электрического теплого пола является самым простым по монтажу, что выгодно отличает его от кабелей и матов, которые описывались выше.

Монтаж пленочного теплого пола.

Как говорилось выше, инфракрасный пленочный теплый пол может устанавливаться под кафельную плитку, декоративный камень, паркет или ламинат. Для монтажа такого теплого пола существуют следующие требования:

• Выравнять поверхность пола для избежания заломов пленки.
• Необходимо сделать канавку под термодатчик и уложить его в гофре. Если пленка укладывается под кафель, то конец гофры необходимо герметично запечатать. Без этого не получится заменить датчик в случае поломки.
• При помощи коронки соответсвующего диаметра необходимо
• При укладке под ламинат или паркет, под пленку необходимо уложить фольгированную теплоизоляцию из вспененного полиэтилена.
• Максимальная длина отрезка теплого пола не должна превышать 7-8 метров.
• Пленочный теплый пол необходимо укладывать с отступом 10 см от стоящей на полу мебели. Для этого место укладки необходимо предварительно разметить.
• Желательно располагать полосы пленки вдоль длинной стены комнаты. Это поможет уменьшить количество полос.

Включение и эксплуатация таких полов ничем не отличается от описанных выше.

Требования безопасности для электрического теплого пола.

• Запрещается самостоятельно укорачивать длину греющей части.
• Запрещается использование одной секции теплых полов для помещений с разным типом покрытия. В этом случае в каждом помещении должна стоять отдельная секция со своим терморегулятором.
• В качестве стяжки и плиточного клея можно применять только смеси, которые рекомендованы для использования вместе с теплыми полами.
• Запрещено вскрывать термоусадочные муфты на месте соединения греющей и установочной части теплых полов
• Запрещено застилать места установки нагревательных секций коврами и ставить на них мебель без ножек. Это ухудшит отведение тепла от кабеля и может вызвать неисправность.

Эти требования наиболее универсальны для разных производителей греющих кабелей и матов. Для безопасной эксплуатации обязательно ознакомиться с инструкцией, которая идет в комплекте.

Электрический теплый пол своими руками

Статью опубликовал: Николай Стрелковский

Электрический теплый пол популярен благодаря простоте монтажа и долговечности. Он также не требует подведения никаких дополнительных коммуникаций, кроме электричества, поэтому с успехом применяется в частном строительстве. Сделать электрический теплый пол несложно, его монтаж не требует специальных знаний и занимает немного времени. Рассмотрим основные этапы и важные нюансы, которые необходимо знать при установке теплого пола.

Теплый пол электрический своими руками

Где применяют

Электрический теплый пол с успехом применяется в абсолютно любых типах помещений. Это могут быть многоквартирные либо частные дома, гаражи, бани или лоджии. Важно лишь правильно подобрать мощность системы и обеспечить достаточную теплоизоляцию. Этот метод вполне можно использовать, как единственный источник обогрева помещения. Но расходы на оплату электроэнергии могут сильно возрасти.

Пример обустройства теплого пола на балконе

Электрический теплый пол в частном доме

Типы электрического теплого пола (ЭТП)

Типы теплого пола

Все варианты организации подобных систем подразделяются на три группы.

ЭТП на основе греющего провода. Вся система – это терморегулятор, датчик температуры и длинный провод в двойной изоляции, который и производит нагрев. Это наиболее дешевый, но и самый трудоемкий вариант. Провод нужно разложить на базовом полу и закрепить его в специальной монтажной ленте. Важно выдерживать одинаковое расстояние между витками провода и избегать перегибов и перехлестов провода.

Кабельный теплый пол

Резистивные нагревательные кабели

Теплый пол, маты

Тёплый пол на основе нагревательного мата

Пленочный теплый пол

Инфракрасный теплый пол

Сравнительная характеристика кабельного и пленочного теплого пола

Принцип работы ЭТП

В случае с греющим проводом и матами, происходит нагрев проводника под действием протекающего в нем электрического тока. Провод нагревает стяжку, которая в свою очередь нагревает финишное покрытие. Нагрев происходит путем конвекции.

В случае применения инфракрасной пленки, нагрев происходит путем теплового излучения углеродного слоя, которое возникает под действием электрического тока. Это излучение нагревает финишное покрытие и предметы, находящиеся достаточно близко к полу. От них путем конвекции происходит нагрев воздуха в помещении.

Регулирование температуры производится при помощи термодатчика и терморегулятора, через который подключен теплый пол.

Как выбрать необходимую мощность теплого пола

Выбор комплекта теплого пола

Перед расчетом мощности необходимо знать, будет ли комната обогреваться только при помощи ЭТП или он будет дополнять основную систему обогрева, создавая дополнительный комфорт. Каждый производитель ЭТП в техническом паспорте своего продукта указывает какую мощность необходимо выбрать в каждом случае.

Для большинства помещений в качестве комфортного ЭТП на основе греющего провода или греющего мата выбирается значение 120-140 Вт/м2. Если ЭТП делается на основе инфракрасной пленки, то комфортное значение составляет 150 Вт/м2.

Потребление электроэнергии пленочным теплым полом

Если комната будет обогреваться только за счет ЭТП, то для греющего провода или мата выбирается значение 160-180 Вт/м2, а для инфракрасной пленки мощность должна быть равна 220 Вт/м2.

Если вы используете греющий мат или инфракрасную пленку, то мощность квадратного метра известна заранее и вам просто нужно выбрать подходящий вариант. В случае использования греющего кабеля, мощность будет зависеть от расстояния между его витками. Вам нужно заранее знать площадь и форму обогревающей поверхности, после чего по таблицам в техническом паспорте или инструкции вы определите требуемое расстояние. Обычно оно составляет 10-30 см в зависимости от мощности кабеля.

Таблица расчета мощности нагревательного кабеля

Важно учитывать максимально возможную нагрузку на электросеть здания, а также использовать коммутационную аппаратуру, рассчитанную на соответствующий ток нагрузки.

К каким последствиям могут привести ошибки при монтаже ЭТП

Распространенная ошибка – это прокладывание ЭТП под массивной мебелью и бытовой техникой. Недостаточное охлаждение поверхности пола может вызвать перегрев провода и выходу его из строя.

Варианты резки пленки

Никогда не включайте греющие провода или маты до полного высыхания стяжки. Даже кратковременное включение может привести к поломке нагревателя. Проверка целостности уложенного кабеля и правильности подключения возможна только путем замера сопротивления. Это не касается инфракрасного пленочного пола, его можно и нужно включать в сеть для проверки.

Схемы укладки теплого пола под разное покрытие

Не перегибайте провод, не наступайте на него и избегайте натяжения провода. Все это может повлечь повреждение проводника или изоляции и поломку всей системы. Также избегайте повреждения греющей пленки, если вы монтируете инфракрасный ЭТП.

Вариант прокладки кабельного теплого пола

Не забывайте контролировать сопротивление изоляции на всех этапах работы, особенно перед заливкой стяжки. Значение не должно отличаться от заявленного производителем больше, чем на 10%. Если вы видите сильное расхождение в значениях, приостановите работы и найдите участок поврежденной изоляции. Если этим правилом пренебречь, то после высыхания стяжки вас может ждать очень неприятный сюрприз в виде неработающего ЭТП.

Не заливайте датчик температуры непосредственно в стяжку. Расположите его в гофре, которая и будет залита стяжкой. Датчики нередко выходят из строя и если вы зальете его в стяжку, то замена потребует немалых усилий.

Проложите провода в гофре

Провод проходит через гофру

При монтаже инфракрасного ЭТП не забывайте изолировать токоведущие части в местах разреза пленки. Иначе защитная аппаратура будет постоянно фиксировать ток утечки и отключать питание вашего ЭТП.

Контакты изолируются специальной лентой

Преимущества и недостатки ЭТП

Плюсами ЭТП являются:

простота монтажа конструкции. Особенно это касается греющих матов и инфракрасной пленки. Их достаточно просто расстелить на основании и подключить по инструкции, это не требует никаких специальных знаний;

Высокая надежность и долговечность

Универсальность. Такие полы можно смонтировать в любом помещении

К минусам этого способа обогрева относятся:

• сравнительно высокая цена обогрева помещения. ЭТП потребляет достаточно большую мощность, особенно если является единственным способом обогрева;
• из-за сравнительно невысокой температуры поверхности пола, воздух в помещении прогревается довольно медленно. Это актуально, если ЭТП является единственным источником тепла и работает не постоянно. Например, в дачном доме в зимний период;
• поскольку нагревательные элементы запрещено располагать под массивной мебелью, после окончания работ глобальная перестановка мебели будет невозможна.

Пошаговая инструкция по монтажу ЭТП

Подготовка основания

ЭТП пол должен укладываться на чистое, сухое основание. В стене необходимо проштробить канавку для регулятора температуры и провода. Тщательно сметите весь образовавшийся мусор.

Фото штробы в стене, соединяющей пол с терморегулятором

Сверление выемки под терморегулятор

Штроба должна быть 20х20 мм

После этого нужно положить на основание слой теплоизоляции, например, пенофол или пенополистирол. Если этажом ниже находится отапливаемое помещение, то достаточно будет положить слой пенофола толщиной 5 мм. Если же под теплым полом будет неотапливаемое помещение или грунт, то необходимо использовать пенополистирол толщиной от 20 мм до 50 мм, в зависимости от суровости зим в вашей местности. Теплоизоляция фиксируется при помощи любого клеящего материала.

Укладка нагревательных элементов

Расчет шага укладки кабеля

Выбор сечения провода

До начала монтажа разметьте пол. Важно выделить те участки, которые не должны прогреваться. Важно помнить, что до стен и крупной мебели должна соблюдаться дистанция в 0,5 м, а расстояние до нагревательных приборов, печей и каминов не менее 0,3 м.

Если вы монтируете теплый пол на основе греющего провода, то для начала необходимо установить монтажную ленту. Она будет фиксировать витки провода и предотвращать их смещение. Раскладывайте ленту на теплоизоляцию и закрепляйте дюбелями.

Крепление монтажной ленты

Аккуратно разматывайте греющий провод и раскладывайте его поверх теплоизоляции и монтажной ленты, строго соблюдая параллельность витков и промежутки между ними. Каждый виток закрепляйте с помощью фиксирующих усиков на монтажной ленте. Витки провода ни в коем случае не должны перехлестываться . После окончания укладки замерьте сопротивление изоляции, оно не должно отличаться от нормативного больше, чем на 10%.

Как крепить кабель в монтажной ленте

Крепление кабеля в монтажной ленте

Если вы монтируете греющие маты, то просто аккуратно разложите их по всей площади пола, которая должна греться. Соедините их друг с другом по схеме, данной в техническом паспорте. После чего также проверьте сопротивление изоляции.

Расстояние между витками греющего кабеля 50-60 см

Расстояние не менее 8 см

Расстояние 10 см

Расстояние от стены не менее 5 см

Если вы используете инфракрасную пленку, то аккуратно размотайте ее по основанию, затем параллельно соедините листы пленки между собой. Подведите провода к месту установки терморегулятора.

Установка датчика температуры

Если вы монтируете ЭТП на основе греющего провода или мата, то датчик температуры должен располагаться в гофрированной трубке. Сделайте небольшое углубление в теплоизоляционно м слое и положите в него трубку диаметром 20 мм. Один конец трубки плотно заткните утеплителем, а другой конец выведите выше уровня пола в том же месте, где будут выходить провода.

Поместите датчик температуры в конец трубки и убедитесь, что его можно легко вынуть обратно. Это важно для возможности замены датчика после того, как пол будет залит стяжкой.

Если вы монтируете инфракрасный ЭТП, то датчик можно просто положить в углубление по центру полосы пленки. Так как стяжка в этом случае не заливается, вы в любой момент сможете его заменить.

Подключение ЭТП

Подключите нагревающий провод и датчик температуры к терморегулятору согласно схеме, данной производителем. После чего подключите всю систему к автоматическому выключателю дифференциальног о тока с уставкой тока утечки не более 30 мА. Ни в коем случае не подавайте на теплый пол напряжение до полного застывания стяжки. Проверку целостности изоляции и правильности подключения можно проводить только путем замера сопротивления теплого пола и сверкой его с контрольными значениями.

Если вы монтируете систему ЭТП в ванной или бане, обязательно присоедините оплетку греющего провода с заземляющим контуром здания. Использование заземление и автоматического выключателя с контролем тока утечки дает абсолютную защиту от поражения электрическим током.

Если вы используете инфракрасный ЭТП, то его можно проверить путем включения, пол должен быть теплый на ощупь.

Заливка теплого пола стяжкой

Если вы используете инфракрасный ЭТП, то заливка не требуется, можно сразу приступать к монтажу финишного покрытия.

Толщина стяжки от 3 до 5 см

Если же вы используете греющий провод или мат, то заливка стяжки строго обязательна. Необходимо выполнить заливку цементной самовыравнивающе йся стяжкой на толщину 30-50 мм. После того, как стяжка застынет можно приступать к монтажу финишного покрытия, например, плитки, ламината или линолеума. Первое включение теплого пола можно проводить только после того, как стяжка полностью высохнет. Большинство производителей устанавливают срок полного высыхания 28 дней. Это гарантирует, что вокруг провода не образуется пустот, которые со временем приведут к перегоранию провода.

Видео – Монтаж нагревательных матов

Видео – Теплый пол под плитку

Видео – Монтаж тёплого пола Electrolux, кабель

Видео – Монтаж пленочного теплого пола

Понравилась статья?
Сохраните, чтобы не потерять!

Как сделать электрический теплый пол своими руками

Системы обогрева помещений посредством размещения горизонтальных элементов в полу, стали набирать популярность по мере снижения стоимости материала. А вот оплата труда монтажной бригады по-прежнему высока, тем более что укладка электрического пола, это не что иное, как организация стяжки, только еще сложнее. Исключение составляют инфракрасные системы нагрева.

Поэтому многие домашние мастера справедливо задаются вопросом: «как сделать электрический теплый пол своими руками?».

Речь идет именно о выполнении работ по монтажу. Самостоятельное изготовление нагревательных элементов возможно, но это опасное и сложное занятие. Тем более, что сегодня предлагается богатый ассортимент готовых решений на любой вкус и кошелек.

Итак, вы приняли решение отапливать помещение электричеством. Преимущества данного способа очевидны:

• мягкий нагрев, большая площадь излучения позволяет избежать точечных очагов высокой температуры, как от радиаторов;
• возможность точно и плавно регулировать температуру, вплоть до подключения к системе «умный дом»;
• скрытость монтажа — все коммуникации спрятаны в пол и стены.

Недостаток один: высокая стоимость оборудования, монтажа и эксплуатации.

• сэкономить при покупке можно, правильно рассчитав количество материала, и выбрав оптимальную систему;
• не тратим деньги на монтажную бригаду, кладем теплый пол самостоятельно (об этом пойдет речь в нашей статье);
• электроэнергия — самый дорогой источник тепла, с этим придется смириться, учитывая удобство использования.

Выбор системы обогрева — это тема другой статьи. Принципиально лишь одно: кабельные нагреватели, либо инфракрасные маты. От этого зависит не только технология укладки, но и долговечность использования. Проанализировав наш материал, вы сможете затем правильно выбрать систему теплого пола, исходя из конфигурации вашего помещения и финансовых возможностей.

Способы укладки системы «теплый пол»

1. Монтаж в толстую полноценную стяжку. Самый дорогостоящий способ, подразумевающий проведение полноценного ремонта в помещении. Он же самый надежный, с точки зрения эксплуатации. Применяется на любых объектах, кроме домов с деревянными перекрытиями.
2. Встраивание теплого пола поверх уже готовой стяжки. Например, под керамическую плитку. Обычно такой способ выбирают при обустройстве сантехнической зоны или кухни.
3. Укладка пленочных инфракрасных нагревателей. Эту операцию сложно назвать «монтажом», строительные работы вообще не проводятся. Готовые элементы просто размещаются поверх стяжки под чистовым покрытием.
4. Монтаж системы на деревянные перекрытия. Это особый способ, мы также его рассмотрим.

Как правильно выбрать способ монтажа

Если вы строите новый объект, или задумали масштабный ремонт — однозначно воспользуйтесь первым способом. Это самый трудоемкий вариант, но он позволяет сконфигурировать систему «на века».

Второй вариант можно применить, если вы не хотите срывать старую стяжку (допустим, она в идеальном состоянии). Тогда придется немного пожертвовать высотой помещения: пол приподнимется на пару сантиметров.

• Оба способа выполняются по принципу «уложил и забыл». То есть, возможности проверить либо обслужить нет.В случае выхода из строя нагревателей, вам придется срывать стяжку и выполнять работы заново.

И, наконец, третий способ. С точки зрения выполнения работ он самый пустяковый: потребуется лишь монтаж системы питания и управления (не сложнее, чем установить выключатель для люстры). Однако надежность вызывает вопросы. Разложенный поверх стяжки теплый пол подвергается переменному механическому воздействию. Поэтому к самим элементам предъявляются повышенные требования (это сказывается на стоимости).

Зато есть возможность в любой момент проверить либо отремонтировать неисправный кусок. Для этого достаточно лишь снять линолеум либо разобрать ламинат.

Исходя из полученной информации, вы сможете разработать четкий план. После чего приступаем к расчету необходимых материалов

Калькуляция мощности

Нет никакой необходимости закупать материал по принципу «кашу маслом не испортишь».

• Во-первых, каждый лишний метр нагревателя, это дополнительные затраты.
• Во-вторых, даже если вы будете выставлять уровень нагрева на минимум, перерасхода энергии не избежать. А вы и так выбрали самый дорогостоящий способ отопления.
• В-третьих, излишняя плотность укладки негативно влияет на сами элементы (это касается кабельных систем). От взаимного перегрева возможно термическое разрушение изоляции или даже проводника.

При калькуляции обязательно учитываются климатические условия региона. Согласитесь, нет смысла монтировать мощную и энергоемкую систему, если температура в зимнее время редко опускается ниже нуля. И, напротив: в северных условиях, маломощный теплый пол будет бесполезен: 90% энергии уйдет на компенсацию мороза.

Типовой расчет мощности производится для условий эксплуатации теплого пола, когда средняя температура зимой не снижается дальше, чем –10°C.

• Комнаты общего пользования (гостиная, кухня, прихожая с коридорами) — 150 Вт на м²;
• Помещения постоянного пребывания (спальня, детская, кабинет) — 130–150 Вт на м²;
• Закрытый балкон или застекленная лоджия (открытые помещения не обогреваются) — 200 Вт на м²;
• Сантехнические помещения — 180 Вт на м².

Кроме того, расчет мощности на каждое помещение производится не по всей проекции пола, а только для открытых участков. Это особенность системы «теплый пол», она одинакова для всех видов объектов.

Принцип очень простой: под постоянно установленной мебелью или бытовой техникой, элементы обогрева не устанавливаются.

Такая технология применяется вовсе не по причине рационального использования площади нагрева (хотя и этот фактор надо учитывать). Рабочие элементы нагреваются довольно сильно. Для нормальной работы требуется естественная конвекция: теплый воздух должен подниматься вверх. Если сверху расположен предмет большой площади (шкаф, холодильник, стиральная машина), температура в районе нагревательных элементов будет повышаться, пока они не выйдут из строя. Либо автоматика постоянно будет отключать питание, и не даст возможности прогреть помещение.

То есть, вы должны замерить площадь помещения, затем вычислить среднюю площадь мебели, предполагаемой к установке, и вычесть результат.

Важно: Это основная проблема при монтаже теплого пола в стяжку. После того, как вы сформируете конфигурацию комнаты, и зафиксируете нагреватели «в камне», передвигать мебель будет нельзя.

Разумеется, типовое расположение мебели не меняется десятилетиями. Но если вы хотите кардинально изменить дизайн интерьера, ничего не выйдет.

На самом деле, это решаемый вопрос. Во-первых, если вы укладываете инфракрасные нагреватели пленочного типа, конфигурация легко меняется (стоит только приподнять финишное покрытие). Во-вторых, «монолитную» укладку тоже можно изменить, не трогая сами элементы. Правда, придется немного переплатить за «лишние» участки и кабель питания.

Вы покупаете нагревательные элементы не для эффективной площади (между мебелью), а для всей поверхности пола. Подключение производится не последовательно, а по квадратам. То есть, каждый участок (примерной площадью 1 м²) становится автономным.

Общая коммутация, и соединение с единым блоком управления, производится в стеновой распределительной коробке. При необходимости, в любой момент вы сможете подключить или отсоединить каждый отдельный квадрат. Делайте хоть шахматное поле.

При такой конфигурации вы сможете менять рисунок «горячих» участков сколько угодно, после каждой перестановки мебели.

Итак, вы определились с выбором нагревательных элементов, и способом монтажа. Разберем, как укладывать электрический теплый пол в разных вариантах своими руками.

Монтаж нагревательных элементов в стяжку

Универсальный способ, подходит для любых типов помещений, кроме деревянных перекрытий. Принципиально есть два способа: на черновую поверхность (заливка новой стяжки), либо вместо существующей.

Если стяжка есть, и вы планируете залить новую, следует удалить старый цемент. Это непростая задача, но при использовании нормального инструмента, вполне осуществимая.

Совет: При демонтаже стяжки не следует выравнивать черновую поверхность, оставляя элементы старого покрытия. Необходимо «докопаться» до плит перекрытия. Все неровности затем компенсируются цементной замазкой.

Если выровнять поверхность таким образом не получается, делается черновая стяжка высотой не более 1 см. Иначе, на неровную поверхность невозможно будет уложить гидро- и тепло- изоляцию.

Полученный бутерброд хорошо видно на иллюстрации.

В зависимости от типа помещения, расположенного под вами, выбираем тепловой барьер.

• Вариант 1: Под вами отапливаемое помещение, ваша система «теплый пол» устанавливается в дополнение к обычным радиаторам отопления. В этом случае целесообразно уложить металлизированный утеплитель: вспененный полистирол, сверху фольга. В этом случае вы сохраните тепло от штатной системы, и дополните его отражением от электронагревателей.
• Вариант 2: Снизу по-прежнему тепло, ваш электрический пол — единственно возможный источник обогрева. Укладываются пенополистирол в виде листов толщиной 20–30 мм. Это нужно для того, чтобы не делиться вашим теплом с соседями снизу.
• Вариант 3: Первый этаж частного домовладения, либо балкон (лоджия). Для защиты от уличного холода потребуются жесткие плиты утеплителя толщиной 100 мм. Если материал относительно мягкий, либо вы планируете уменьшить толщину стяжки, можно воспользоваться армирующей сеткой.А дальше классика: маячки, выравнивание стяжки с помощью правила. Кабель системы теплого пола должен оставаться в толще стяжки, а не лежать на арматуре, прижатый слоем бетона.Если не получается зафиксировать тепломаты (или термокабель) на заданном расстоянии от чернового слоя, стяжку можно выполнить в виде сэндвича. Допустим, вы запланировали толщину 50 мм. Укладываете стяжку (или заливаете жидкий самовыравнивающий пол) на толщину 20 мм. Даете 2–3 суток на схватывание. Затем прямо на ровный слой укладываете тепло элементы, и заливаете (укладываете) второй слой стяжки.

Важно: Категорически запрещается включать нагреватели раньше, чем через 30 дней с момента укладки.

То же самое касается и монтажа финишного покрытия. Полное время высыхания стяжки (с учетом освобождение от влаги) не меньше одного месяца. Если дать тепло в толщину влажного бетона, он неизбежно растрескается. На балконе этот срок может быть увеличен, особенно при укладке в холодное время года.

Укладка теплого пола поверх качественной стяжки

Если чистовая стяжка высокого качества, нет смысла ее разрушать, теряя время и средства. Достаточно будет зачистить поверхность до голого цемента (если там был слой клея: например, для укладки паркета). Затем сверху укладываются кабели теплого пола (разумеется, с использованием монтажных лент) и сервисная проводка (термометр, линии питания). После окончательной проверки и контрольного включения, можно приступать к укладке финишной стяжки. Если вы планируете ламинат либо линолеум — оптимальный вариант, это жидкий самовыравнивающий пол.

Толщина стяжки над кабелем нагрева в этом случае должна быть не менее 10 мм.

Если вы планируете укладывать керамическую плитку, можно обойтись без второй стяжки. Просто слой клея должен покрывать нагревательные элементы на 2–3 мм.

Вечный вопрос: кабель с направляющими, или готовые рулоны (маты)

С технической точки зрения, нет никакой разница, укладывать подготовленный на сетке кабель, или конфигурировать его самостоятельно. Теоретически, при монтаже отдельного кабеля можно немного сэкономить: вы прокладываете его точно по намеченному плану. Но ведь и рулоны термо-пола можно резать по армирующей сетке, и гнуть провода, как вам вздумается.

Так что выбор конфигурации нагревательных элементов — это вопрос удобства монтажа, не более того. В последнее время предпочтение отдается именно готовым рулонам, поскольку стоимость снизилась практически до уровня погонного метра кабеля.

Разводка питающих и управляющих кабелей

Предпочтительнее будет сократить их длину. Для этого применяют двухжильные нагреватели, которые подключаются только с одной стороны. Однако это не самый принципиальный вопрос. Главное — обеспечить удобное управление и безопасность соединений. Разумеется, не должно быть никаких перехлестов провода, поэтому иногда приходится тянуть несколько лишних метров.

Оптимальное решение — коммутационная коробка в безопасном месте, куда сходятся все питающие линии. А пульт управления устанавливается отдельно, в удобном для пользования месте.

Схема типовая, но для каждой модели нагревателя может быть отдельная инструкция в комплекте. Правила размещения пульта с терморегулятором такие же, как и для других коммутационных устройств. Не должно быть попадания прямых солнечных лучей, нагрева от кухонной плиты, возможности попадания влаги.

Монтаж тонких инфракрасных нагревательных элементов

Это новое слово в организации теплых полов. Собственно разработка этих элементов велась с целью исключить из монтажа системы обогрева тяжелые строительные работы. Нет необходимости прятать термоэлементы в толщу бетона, они просто укладываются вместе с теплоизоляцией.

Точнее, на стяжку кладется тонкая теплоотражающая пленка (например, фольгированный вспененный полистирол), а сверху раскладываются термоэлементы.

После подключения питающих кабелей, монтаж закончен: можно укладывать финишное покрытие (ламинат, линолеум, или ковролин) прямо поверх термопленки.

Совет: Если финишный слой мягкий, надо поискать термоэлементы с максимальной механической защитой. Иначе упавший нож (на кухне), или неудачно поставленная ножка стула, может продавить нагреватель.

Монтаж теплого пола в деревянных помещениях: например, в бане

Если вы используете плоский инфракрасный пол — технология монтажа не отличается от обычной квартиры. Поверх черновых досок укладывается тонкая термоизоляция, сверху нагревательные элементы, затем чистовой пол.

Единственное серьезное ограничение — пожарная безопасность. Вся проводка выполняется в соответствии с требованиями Правил устройства электроустановок (ПУЭ) для деревянных домов.

А вот при лаговой системе укладка происходит иначе. На черновой пол кладется утеплитель (если это первый этаж, толщина не менее 100 мм). Затем отражающий слой (фольга, металлизированная пленка)

Между чистовым полом и нагревателями просто воздух. Дерево прогревается равномерно, не создавая очагов повышенной температуры. При таком способе укладки применяется исключительно кабельная система, инфракрасная пленка будет работать не эффективно.

При самостоятельном монтаже теплого поля вы не просто экономите деньги. Конфигурация будет создана исключительно под ваши нужды, никакая бригада не навяжет вам типовые решения. Кроме того, контроль безопасности на высшем уровне: вы не допустите некачественного подключения проводов.

А еще, вы точно будете знать, где какой элемент расположен. Это может пригодиться при ремонте.

Видео по теме
