Трубы для дренажа участка: дренажные элементы с перфорацией, особенности, монтаж

При строительстве дома или других построек, а также в стремлении получить хороший урожай, в первую очередь следует проложить трубы для дренажа участка. Это система коммуникаций, которая закладывается ниже поверхности почвы и способствует отведению грунтовых вод в специальный колодец или в канаву за пределы участка. Благодаря данному решению можно избежать подтопления подвалов и погребов, загнивания корней насаждений и регулярного образования луж.

Виды труб, плюсы и минусы

В первую очередь трубы для дренажа участка разделяются на группы, изделия в каждой из которых отличаются по роду материала:

асбестоцементные;
керамические дренажные трубы с перфорацией по всей протяженности изделий;
полимерные.

Но уже некоторое время первые два вида практически вышли из обихода, потому как популярность пластиковых аналогов стремительно растет. Недостатки асбестоцементных и керамических изделий довольно красноречиво объясняют такое положение дел:

Излишне большой вес, что очень сильно затрудняет не только транспортировку материала, но еще и процесс монтажа дренажной трубы. Для этого обычно приходится задействовать спецтехнику.
Непростая технология укладки труб с необходимостью перфорации. В результате самостоятельно выполнить монтаж крайне сложно.
Сравнительно небольшой срок эксплуатации (в среднем 20-30 лет).

Полимерные коммуникации встречаются в двух исполнениях: ничем не покрытые перфорированные трубы для дренажа и обернутые фильтрующим материалом. Если задействуется фильтр, то отмечается более высокая степень эффективности функционирования системы, так как специальный материал задерживает крупные и мелкие частицы загрязнений, песок, что, в свою очередь, значительно снижает вероятность скорого заиливания трубопровода изнутри.

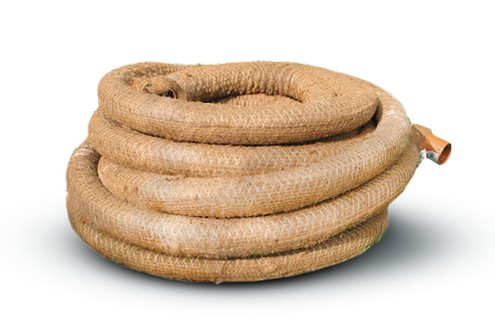

На фото пластиковая перфорированная труба с кокосовым волокном в качестве фильтрующего покрытия

Классифицируются полимерные коммуникации и на основании различий в исходном материале. Это может быть полипропилен, полиэтилен, изделия из поливинилхлорида (ПВХ). Полиэтиленовые исполнения встречаются в двух вариациях: высокого и низкого давления (ПВД и ПНД). По степени популярности несколько проигрывают изделия из полипропилена, но лишь незначительно.

Различают полимерные трубы для дренажа участка по конструктивным особенностям:

однослойные исполнения;
двухслойные.

Каждый из этих вариантов характеризуется определенным уровнем кольцевой прочности. Существуют разновидности, отличные между собой по степени жесткости:

гофрированная труба для дренажа гибкая (длина варьируется в пределах 40-50 м, для удобства транспортировки изделия выпускаются в бобинах);
жесткие коммуникации (производятся отрезами по 6 и 12 м).

Пластиковые исполнения дренажных труб для отвода грунтовых вод отличаются рядом преимуществ:

Высокие прочностные характеристики. В большей мере это касается двухслойного варианта. Повышенная степень выносливости обусловлена присутствием ребер жесткости, которые способствуют равномерному распределению оказываемой на трубопровод нагрузки.
Очень длительный срок эксплуатации без признаков внешних деформаций и потери изделием своих основных свойств (50-60 лет).
Высокая степень устойчивости к воздействию агрессивных веществ, которые нередко в больших количествах находятся в почве, а также стойкость к образованию коррозии.
Малый вес, что позволяет самостоятельно справиться с задачей по монтажу трубопровода.
При наличии защитного фильтрующего материала повышается эффективность функционирования таких коммуникаций.
Невысокие расходы на обустройство дренажной системы. Это объясняется отсутствием необходимости приглашать специалистов для установки труб, а дополнительно к тому отмечается сравнительно небольшая стоимость таких изделий. В особенности, если сравнить длительность эксплуатации с аналогами. Так, в случае с асбестоцементными или керамическими коммуникациями замена трубопровода должна производиться в три раза чаще, нежели изделий из пластика.

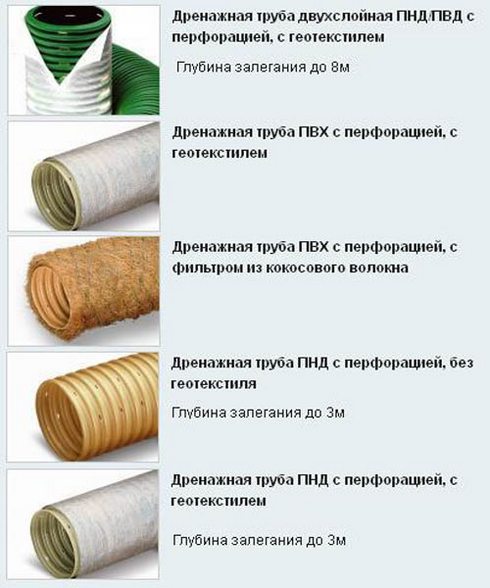

Виды дренажных труб из пластика с перфорацией

Дополнительно ко всему сказанному вполне можно добавить еще один положительный момент – широкий ассортимент, что позволит выбрать трубы для системы дренажа участка в соответствии с требованиями и условиями эксплуатации.

Принцип выбора

Существуют основные критерии, на основании которых подбираются коммуникации такого рода:

Тип дренажной системы (открытые и закрытые), что определяет предпочтительную разновидность изделия в каждом конкретном случае. При этом главную роль играет наличие отверстий. Так, для закрытых систем наилучшим вариантом является перфорированная труба. Назначение дренажа в этом случае – отвод с участка грунтовых вод. Открытые системы предназначены для сбора и транспортировки в водоприемник атмосферных осадков и талых вод.
Размеры изделия, что определяется, прежде всего, количеством жидкости, которая будет отводиться. Для несложных задач обычно приобретаются коммуникации диаметром в пределах от 100 до 140 мм, для транспортировки больших объемов грунтовых вод используются трубы до 300 мм в диаметре. Для загородных домов часто используется дренажная труба 110 в фильтре геотекстиль.
Уровень оказываемой нагрузки на изделие (определяется глубиной укладки) обуславливает необходимость использования одно- или двухслойных исполнений. Рекомендуемый класс жесткости: от SN2 до SN16.
Материал. Гофрированные трубы из ПВХ для дренажа садовых участков сегодня наиболее популярны. Поэтому, если пользователь стремится облегчить себе задачу по укладке, сэкономить средства и получить на выходе систему длительного срока эксплуатации с высокими прочностными характеристиками трубопровода, то данный вариант будет наилучшим решением.

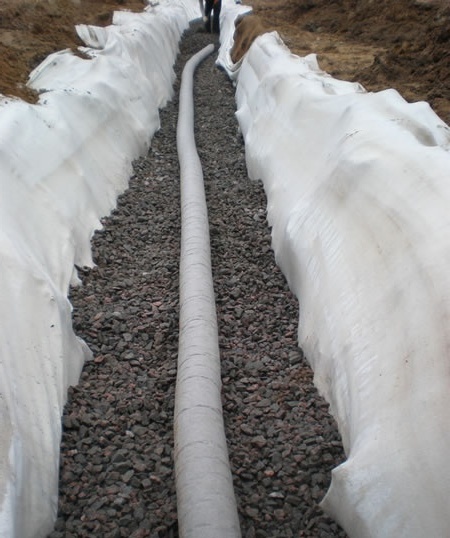

Укладка дренажных труб с фильтром из геотекстиля

Дополнительно ко всему сказанному следует учесть еще и условия эксплуатации. В случае с каменистой почвой не используется геотекстиль. Во всех прочих ситуациях ограничений в вопросе укладки фильтрующего материала нет никаких и при монтаже может быть использована труба дренажная гофрированная перфорированная с геотканью.

Инструкция по укладке

Перед началом работ составляется схема расположения трубопровода. Обычно применяется вариант «елочка». На расстояние между коммуникациями влияет тип грунта: для песчаников удаленность «ветвей» системы дренажа друг от друга соответствует значению в пределах 45-50 м, в случае с предпочтительно глинистой почвой расстояние достигает 10 м, для суглинистого грунта – 20 м.

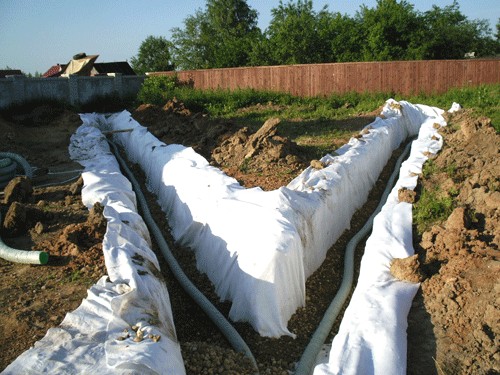

Монтаж дренажных труб на участке в закрытой системе

Когда планируется закладывать трубы для дренажа и ливневой канализации, необходимо придерживаться следующей инструкции:

Вдоль стен дома роется траншея глубиной до 1,5 м, что главным образом определяется уровнем залегания грунтовых вод. По ширине канава должна превосходить размер коммуникаций почти на полметра. Во время работы нельзя забывать об уклоне дренажной трубы для беспрепятственного оттока воды.
На дно траншеи укладывается песчано-щебневая подушка толщиной 10-20 см.
Стелется геотекстиль, поверх которого вновь насыпается щебень.
Прокладка труб выполняется с учетом уклона из расчета 2-3 см на каждый метр.
На участках стыков и поворотов располагаются ревизионные колодцы.
Коммуникации засыпаются гравием, поверх которого укладываются края уложенного ранее на дно геотекстиля.

На конечном этапе вся конструкция засыпается песком и грунтом. В результате получается защищенная система дренажа. А с учетом использования полимерных коммуникаций снижается необходимость частой замены труб. Соответственно, полученная конструкция может оставаться нетронутой длительный период.

Таким образом, если в качестве подходящего варианта рассматриваются пластиковые трубы для дренажа, цена таких изделий не так уж велика (в среднем от 60 до 200 руб./м. п.), а качество системы будет отличное. Это определяется высокими прочностными характеристиками коммуникаций, длительным сроком службы, устойчивостью к агрессивным средам. Не последнюю роль играет и широкий ассортимент полимерных труб, что позволит подобрать вариант, наиболее подходящий по диаметру, типу и роду материала.

Как сделать дренаж из пластиковых труб продемонстрировано на видео.

Трубы для дренажа участка — виды и монтаж

Виды труб, плюсы и минусы

асбестоцементные;
керамические дренажные трубы с перфорацией по всей протяженности изделий;
полимерные.

Излишне большой вес, что очень сильно затрудняет не только транспортировку материала, но еще и процесс монтажа дренажной трубы. Для этого обычно приходится задействовать спецтехнику.
Непростая технология укладки труб с необходимостью перфорации. В результате самостоятельно выполнить монтаж крайне сложно.
Сравнительно небольшой срок эксплуатации (в среднем 20-30 лет).

На фото пластиковая перфорированная труба с кокосовым волокном в качестве фильтрующего покрытия

Различают полимерные трубы для дренажа участка по конструктивным особенностям:

однослойные исполнения;
двухслойные.

гофрированная труба для дренажа гибкая (длина варьируется в пределах 40-50 м, для удобства транспортировки изделия выпускаются в бобинах);
жесткие коммуникации (производятся отрезами по 6 и 12 м).

Пластиковые исполнения дренажных труб для отвода грунтовых вод отличаются рядом преимуществ:

Высокие прочностные характеристики. В большей мере это касается двухслойного варианта. Повышенная степень выносливости обусловлена присутствием ребер жесткости, которые способствуют равномерному распределению оказываемой на трубопровод нагрузки.
Очень длительный срок эксплуатации без признаков внешних деформаций и потери изделием своих основных свойств (50-60 лет).
Высокая степень устойчивости к воздействию агрессивных веществ, которые нередко в больших количествах находятся в почве, а также стойкость к образованию коррозии.
Малый вес, что позволяет самостоятельно справиться с задачей по монтажу трубопровода.
При наличии защитного фильтрующего материала повышается эффективность функционирования таких коммуникаций.
Невысокие расходы на обустройство дренажной системы. Это объясняется отсутствием необходимости приглашать специалистов для установки труб, а дополнительно к тому отмечается сравнительно небольшая стоимость таких изделий. В особенности, если сравнить длительность эксплуатации с аналогами. Так, в случае с асбестоцементными или керамическими коммуникациями замена трубопровода должна производиться в три раза чаще, нежели изделий из пластика.

Виды дренажных труб из пластика с перфорацией

Принцип выбора

Существуют основные критерии, на основании которых подбираются коммуникации такого рода:

Тип дренажной системы (открытые и закрытые), что определяет предпочтительную разновидность изделия в каждом конкретном случае. При этом главную роль играет наличие отверстий. Так, для закрытых систем наилучшим вариантом является перфорированная труба. Назначение дренажа в этом случае – отвод с участка грунтовых вод. Открытые системы предназначены для сбора и транспортировки в водоприемник атмосферных осадков и талых вод.
Размеры изделия, что определяется, прежде всего, количеством жидкости, которая будет отводиться. Для несложных задач обычно приобретаются коммуникации диаметром в пределах от 100 до 140 мм, для транспортировки больших объемов грунтовых вод используются трубы до 300 мм в диаметре. Для загородных домов часто используется дренажная труба 110 в фильтре геотекстиль.
Уровень оказываемой нагрузки на изделие (определяется глубиной укладки) обуславливает необходимость использования одно- или двухслойных исполнений. Рекомендуемый класс жесткости: от SN2 до SN16.
Материал. Гофрированные трубы из ПВХ для дренажа садовых участков сегодня наиболее популярны. Поэтому, если пользователь стремится облегчить себе задачу по укладке, сэкономить средства и получить на выходе систему длительного срока эксплуатации с высокими прочностными характеристиками трубопровода, то данный вариант будет наилучшим решением.

Укладка дренажных труб с фильтром из геотекстиля

Как организовать дренаж участка от грунтовых вод, если в почве преобладает глина, читайте в отдельном материале.

Узнайте больше том, какие бывают лотки для ливневой канализации, применяемые в системах поверхностного дренажа. Материалы, размеры.

А какие радиаторы лучше подойдут для использования в частном доме, мы рассказали в этой статье.

Инструкция по укладке

Монтаж дренажных труб на участке в закрытой системе

Вдоль стен дома роется траншея глубиной до 1,5 м, что главным образом определяется уровнем залегания грунтовых вод. По ширине канава должна превосходить размер коммуникаций почти на полметра. Во время работы нельзя забывать об уклоне дренажной трубы для беспрепятственного оттока воды.
На дно траншеи укладывается песчано-щебневая подушка толщиной 10-20 см.
Стелется геотекстиль, поверх которого вновь насыпается щебень.
Прокладка труб выполняется с учетом уклона из расчета 2-3 см на каждый метр.
На участках стыков и поворотов располагаются ревизионные колодцы.
Коммуникации засыпаются гравием, поверх которого укладываются края уложенного ранее на дно геотекстиля.

Как сделать дренаж из пластиковых труб продемонстрировано на видео.

Дренажные трубы с перфорацией. Особенности использования

Дренажные трубы с перфорацией – это основной функциональный элемент монтажа эффективно работающей дренажной системы. Удаление избытка влаги путем дренажа земельного участка — важная часть в обустройстве территории. Перенасыщенная влагой земля изменяет свои свойства, со временем разрушает фундаменты строений, нарушает экологический баланс в округе. Для устранения такого существенного недостатка на требуемой территории выполняются дренажные работы. Их современная основа – это применение специальных труб для обустройства системы дренажа, которая уменьшает или сводит к минимуму баланс грунтовых вод.

Трубы для обустройства дренажной системы должны иметь отверстия, и сегодня можно приобрести изделия с уже готовой перфорацией

Дренажные системы. Их назначение и работа

Дренаж — это целый комплекс мероприятий, включающий в себя исследование данного участка, проектирование канав для укладки труб, их правильная заделка в почву. Тонкости обустройства дренажных систем включают знания грунтов, устройство фильтрующих слоев, правильности установки изделий, таких как дренажные перфорированные трубы.

Как известно, основа строительных конструкций – их надежный фундамент. Именно от него зависит долговечность и благополучие любого сооружения. Основой для строительного фундамента является грунт. Только прочный, не перенасыщенный влагой, грунт может быть надежной опорой для любого строения. Дренаж земельного участка где будут проводиться строительные работы, является важным мероприятием, выполнение которого во многом определяет успешное начало всех работ. Устройство системы отвода воды с установкой современных дренажных труб всегда способствует качеству таких работ, обеспечивая успех.

Есть несколько способов устройства дренажа:

глубинный дренаж, где применяются перфорированные трубы, которые предназначены для удаления грунтовых подземных вод;
открытый поверхностный, относительно простой вариант дренажной системы, предназначенный удалять сточные воды, которые накапливаются во время дождя и снегопада.

Виды дренажных труб. Их свойства, классификация

Основной вид работ при строительстве дренажной системы – правильный монтаж трубопровода. К вспомогательным работам относится выполнение необходимых мероприятий по устройству технически и технологически правильно спроектированной дренажной системы.

Трубы для дренажных систем изготавливаются из разных материалов и имеют разные характеристики

В процессе строительства дренажа применяются трубы:

без перфорации, которые выполняют удаление земляной влаги и дождевых осадков;
с перфорацией, что позволяет не только осуществлять водоотвод, но и собирать влагу с территории участка и транспортировать ее;
с перфорацией и установленным фильтром, что предохраняет трубопровод от засорения отверстий грязью.

Обратите внимание! Применение труб без фильтра требует устройства фильтровального слоя, путем засыпки трубы щебнем разной фракции.

Применение промышленного фильтра, которым является, например, геотекстиль или другие материалы, не поддающиеся быстрому разложению, предпочтительно по качеству эксплуатационных свойств такой трубы.

В процессе изготовления дренажных труб применяются передовые технические и технологические новинки и материалы. Основное отличие дренажной трубы от обычной ливневой – это наличие перфорации, через которую избыточные грунтовые воды собираются в трубопровод и, благодаря наклону, стекают в сборные колодцы, а затем удаляются за пределы участка. Основные виды труб, которые используются в дренажных системах следующие:

Трубы из асбоцемента, выпускаемые промышленностью уже многие годы и эксплуатируемые в самых различных условиях.
Трубы из керамики, которые характеризуются повышенной механической прочностью, долговечностью, но достаточно высокие по стоимости.
Полимерные трубы самой разной модификации: современные, широко применяемые, экономичные, выгодные в монтаже и эксплуатации.

Современные системы водоотведения чаще всего собираются из полимерных труб

Асбестоцементные трубы – изделия прошлого поколения. Они экологически небезопасные, тяжелые, требующие физических усилий при организации работ, применения специальной техники. Это же относится и к керамической продукции. Зачастую дренажные отверстия изготавливаются по месту укладки, отсутствует необходимое качество подготовки трубопровода. Все это предопределяет повышенные затраты средств и времени, что не устраивает заказчиков.

Пластиковые системы имеют большие преимущества и перспективу. Перечислим основные достоинства таких изделий:

длительный период эксплуатации, отсутствие влияния влаги на структуру материала трубы;
имеют прекрасные прочностные характеристики, благодаря своим конструкционным способностям нести и выдерживать механическую нагрузку;
небольшой вес изделий, что способствует быстрому монтажу, облегчает доставку труб;
полимерные трубы имеют хорошие ценовые показатели при соответствующем качестве на продукцию;
простые и надежные в эксплуатации, долгие годы не требуют ухода и ревизии;
изготавливается большой ассортимент таких изделий, как перфорированная труба для дренажа разного диаметра, оснащенных специализированными соединительными и уплотнительными элементами.

Пластиковая перфорированная труба. Ее преимущества и применение

Пластиковые трубы применяются практически повсеместно. Это касается и дренажных систем, в основе которых эффективно задействованы полимерные изделия. Простые в применении, эффективные в эксплуатации, они быстро доказали свое неоспоримое преимущество. Промышленность производит много видов полимерных трубных изделий, согласно установленным стандартам. Изготавливаются они из разных полимерных составов: из поливинилхлорида, полиэтилена высокого и низкого давления, полипропилена.

Дренажные трубы из поливинилхлорида (ПВХ) изготавливаются в следующих исполнениях:

однослойные и двухслойные изделия;
жесткие и гибкие трубы;
трубы, оснащенные фильтрующим материалом;
трубы без фильтрующих элементов.

Трубы дренажного типа могут быть жесткими или гибкими, поставляться в бухтах или отрезках

Жесткие трубы производятся отрезами по длине 6 метров и 12 метров. Гибкие, относительно небольшого диаметра, фасуются бухтами примерно по 50 метров, в зависимости от диаметра.

Важно! Следует обратить внимание, что трубы дренажные изготавливаются в соответствии классов прочности от SN2 до SN16. Используются изделия в зависимости от способности выдерживать заданные нагрузки и своего назначения.

Полипропиленовые трубы могут иметь ровную, гладкую поверхность или гофрированную, с ребрами жесткости, в зависимости от функционального предназначения. Обычно такая труба изготавливается диаметром от 50 мм, с достаточно высоким классом прочности – SN8.

Трубы ПВД и ПНД имеют широкое распространение в дренажных системах. Они низкозатратные, эффективные по монтажу и эксплуатации. Можно выделить такие разновидности:

простая однослойная труба с выполненной перфорацией или без дренажных отверстий, применяемая в системах поверхностного залегания;
труба полиэтиленовая, с гофрированными ребрами жесткости снаружи и гладкотелая внутри, с повышенным классом жесткости, что позволяет делать ее заглубление до 4-х метров;
такие же по исполнению, но с более высоким классом прочности для использования на глубине залегания до 10 метров;
двухслойные трубы из полиэтилена низкого давления, гофрированные, с высоким классом жесткости для глубокого залегания.

Еще один из высокоэффективных видов гофрированных дренажных труб – это полиэтиленовая труба Перфокор. Для ее изготовления используются минеральные составляющие. Данный композит создает высокую прочность изделия, что способствует ее применению в самых разных вариантах постройки дренажной системы. Тип трубы – двухслойная, перфорированная в следующих исполнениях:

имеет перфорационные отверстия по всей длине и работает, преимущественно в глубоких системах;
перфорационные отверстия расположены вдоль верха трубы и применяется для сбора и удаления воды с поверхности участка.

Труба «Перфокор» — двухслойное изделие, имеющие высокие технические характеристики

Изготавливаются такие трубы как мерной длиной по 6 метров и 12 метров, так и в рулонах. Типовые диаметры таких труб – 110 мм, 160 мм, 200 мм. Обычно такие трубопроводы снабжены геофильтром.

Технологические особенности монтажа дренажного трубопровода

Монтаж дренажа предполагает выполнение земляных работы по рытью траншей, в которые будут заложены дренажные трубы. Глубина и расположение траншей зависит от водонасыщенности грунта и геодезии самого участка. Проводится подготовка труб, комплектация их соединительными элементами, принадлежностями, фильтровальной тканью, другими необходимыми аксессуарами.

Как правило, на песчаную подушку укладывается перфорированный трубопровод. Затем выполняется засыпка труб щебнем, который играет роль фильтра. Как дополнительный фильтрующий элемент, используется фильтровальная ткань или другие средства, обеспечивающие фильтрацию стоков. Затем выполняют засыпку песчаной смесью и закрывают траншеи обычным грунтом.

В местах, где система меняет направление укладки, устраиваются ревизионные колодцы, предназначенные для контроля работы системы дренажа. В месте, наиболее низко расположенные на территории, где выполняются строительные работы по устройству дренажной системы, монтируется колодец для сбора воды.

Обратите внимание! Колодцы устраиваются и на прямых участках дренажной системы, приблизительно через каждые 50– 60 метров.

Монтаж дренажных труб создает своеобразную сеть капилляров, которые направляют влагу к месту ее сбора. Применяя современные полимерные перфорированные трубы и вспомогательные материалы, такой дренаж можно выполнить и самостоятельно. Для производства работ на больших площадях, а также, в местах большого избытка влаги выполняются проектные работы, которые предполагают разработку плана системы дренажа, регламентируют применение соответствующего типа труб, способы фильтрации и отвода влаги.

Участок

Наиболее эффективным способом защитить фундамент частного дома от разрушительного воздействия грунтовых и ливневых вод является качественная дренажная система. Что особенно важно при скоплении воды в верхних слоях почвы, так как она может спровоцировать затопление цокольного этажа или подвала, увлажнение и деформацию стен, а также возникновение грибковых образований. В статье речь пойдет о том, как укладывать дренажные трубы.

Содержание:

Трубы для дренажной системы, которые устанавливаются по всему периметру участка, позволяют создать качественный водоотвод. Ведь опасность подтопления несут в себе не только грунтовые воды, но и паводковые. Урон могут нанести и атмосферные осадки, превышающие допустимые нормы.

Дренажная труба фото

В отличие от гидроизоляции фундамента, дренажную систему можно укладывать и после постройки дома, если для этого появились основания. Но при наличии определенных условий, установку лучше производить на начальном этапе строительства. Для этого нужны следующие основания:

пологое расположение участка, способствующее значительному скоплению вод;
глиняный и суглинистый грунт, которые имеют слабые водопропускные характеристики;
статистика превышения уровня осадков, характерных для местности, в которой расположено строение;
повышенный уровень расположения грунтовых вод (меньше чем 1,5 метра до поверхности грунта).

Кроме того, стоит ориентироваться на глубину постройки остальных строений на участке. Наличие заглубленного фундамента рядом с основным зданием, не только препятствует естественному оттоку подземных вод, но и способствует их накоплению, тем самым усиливая риск подтопления. Барьером для свободной циркуляции воды являются и оборудованные на участке бетонные отмостки и асфальтовое покрытие. В подобном случае, грамотным считается соединение ливневых стоков с основной системой дренажа.

Предотвратить последствия от изменения уровня грунтовых вод и накопления влаги в почве вокруг строения, позволит укладка дренажной трубы.

Виды систем дренажа

Существует два основных варианта оформления дренажной системы:

Открытый (поверхностный) – используется для отвода излишка влаги, возникшей из-за накопления атмосферных осадков или талых вод. Система дренажа открытого типа представлена в виде канав и траншей.
Закрытый (глубинный) – в укладке используются трубы с перфорацией, которые закладываются на определенную глубину в предварительно подготовленную траншею. Главной функцией является отвод грунтовой воды и защита фундамента дома.

Материалы, необходимые для укладки закрытой дренажной системы

Процесс установки дренажной системы достаточно трудоемкий и требует основательной подготовки. Из сыпучих строительных материалов понадобятся:

Песок. В дренажных работах в основном используется речной песок. Его главной функцией является создание фильтрационной подушки вокруг дренажной трубы.
Щебень. Для обустройства системы понадобится средняя и крупная фракция. Назначение щебня заключается в формировании устойчивого слоя для предотвращения проникновения грязи и крупных частей грунта. Кроме того, щебень препятствует излишнему давлению почвы на гофрированную трубу.

дренажные насосы. Применяются только в случае значительного подтопления участка подземными водами. Способствуют механическому водоотводу;
дренажные трубы. С их помощью формируется основная система водоотведения. Количество и диаметр зависит от сложности схемы закладки. Наиболее часто для дренажа используются пластиковые трубы;
геотекстиль – защищает дренажную трубу от загрязнения грунтом. Как правило, применяется флизелин или дорнит. Помимо прочности оба вида текстиля обладают фильтрующей способностью;
сединительные муфты – необходимы для крепления между собой дренажных труб.

Как правило, дренажная система нуждается в периодической очистке, для этого по ее периметру устанавливаются смотровые колодцы. А для сбора воды в систему монтируется коллекторный колодец.

Выбор дренажных труб

Перед началом установки дренажной системы особое внимание стоит уделить выбору труб для работы. Первое, что нужно учитывать, это использование в обустройстве системы водоотвода труб с перфорацией. Второе – это диаметр и наличие отверстий для оттока влаги и воздухообмена. И не менее важным моментом является материал, из которого изготовлены трубы.

В настоящее время на рынке стройматериалов представлены следующие виды труб:

асбестоцементные;
керамические;
из полимерных материалов.

Наиболее популярными в обустройстве системы водоотвода являются именно полимерные дренажные трубы. Их преимущество перед другими видами заключаются в следующем.

Продолжительный период эксплуатации – до 70 лет.
Высокие показатели прочности.
Устойчивость к процессам коррозии и воздействия агрессивной среды.
Сниженные показатели веса, которые упрощают процесс транспортировки и монтажа.
Способность к самоочищению, благодаря гладкой поверхности.
Устойчивость к заиливанию.
Соотношение цены и качества.
Простота обслуживания. Благодаря геотекстильному фильтру, система не нуждается в промывке.

Диаметр дренажных труб:

до 150 мм – для дренажной системы, отводящей небольшое количество воды;
до 300 мм – для систем с высокой нагрузкой.

Для разветвленной системы дренажа понадобятся трубы и мелкого (для ответвлений) и крупного диаметра (для основной ветки системы).

Пластиковые дренажные трубы

Полимерные трубы, которые, как правило, используются для укладки дренажных систем, выполняются из ПВХ, полипропилена или полиэтилена и представлены следующими видами:

однослойные или двухслойные. Выбор количества слоев зависит от плотности грунта;
гибкие и жесткие. Жесткие трубы применимы для простых схем дренажа, в то время как гибкие позволяют создать сложное разветвление по всему участку;
трубы с фильтрующей оболочкой или без. Как правило, дренажные трубы уже имеют отверстия по всей длине. Но если в приобретенном материале нет специальных отверстий – их можно сделать самостоятельно при помощи дрели и тонкого сверла;
гофрированные или гладкие.

Что касается покрытия геотканью, то как правило, на рынке стройматериалов представлены образцы, уже покрытые фильтрующим текстилем. При покупке труб без покрытия, их поверхность можно обернуть самостоятельно, закрепив материал веревкой или тонкой проволокой по периметру трубы.

Проектирование укладки дренажной трубы

Перед началом проведения работ по установке дренажной системы, стоит предварительно составить план-схему по ее расположению на участке.

Для этого требуется учитывать тип грунта и высоту подземных вод. Наиболее часто используется разветвленная схема, на стыках которой устанавливаются смотровые колодцы.
Расстояние между ответвлениями напрямую зависит от типа грунта. Для глиняной почвы оно составляет – 10 метров, для суглинистой – 20 метров, при песчаном типе почвы – 45 метров.

Укладка дренажных труб своими руками

Для начала необходимо определить место установки дренажной системы. Существует всего два варианта размещения:

«пристенный» дренаж – проходит только возле фундамента дома и препятствует попаданию влаги непосредственно в само здание;

дренажная система, размещенная по всему периметру участка – защищает не только цоколь здания, но и другие хозяйственные постройки и насаждения, располагающиеся на территории.

Этапы работ

Первым шагом будет разметка участка под размещение дренажных канав. Для облегчения процесса можно использовать специальный лазерный дальномер. Особое внимание стоит уделить местам скопления влаги после дождя – это означает, что в этой области затруднен водообмен из-за плотности почвы или наличия преград.
Траншея. Углубление под дренажную траншею необходимо выполнять с учетом перепадов высоты. Главной задачей подготовленной системы канав является быстрый и беспрепятственный отток воды.

Совет: во время работы можно воспользоваться водополивочным шлангом, запустив определенный объем воды – удостовериться, что в отдельных частях траншеи не происходит скопление воды.

Перед установкой дренажных труб дно траншеи необходимо тщательно утрамбовать. Затем укладывается любой фильтрующий материал, при этом его концы должны выходить за пределы траншеи. Следом засыпается речной песок и щебень, сначала крупной, потом средней фракции, на толщину не более 20 см.
Дренажные трубы нарезают согласно размерам схемы, при помощи электролобзика или специального прибора – трубореза. Далее следует начать укладку труб, соединяя стыки при помощи фитингов. Чтобы место соединения было прочным, необходимо производить состыковку деталей после предварительного нагревания стыковочных срезов.
Трубы нужно тщательно обмотать геотекстилем, закрепив места стыков веревкой или тонкой проволокой. Выбор такого материала не случаен, так как он должен пропускать выходящую из перфорации воду. Помимо пропускной способности, в функции геотекстиля входит защита перфорационных отверстий трубы от засорения.

Укладку труб необходимо выполнять под уклоном, присоединяя концы к смотровым колодцам. В системе можно использовать два вида колодцев: герметичный, позволяющий использовать собранную воду для технических целей и поглощающий – вода будет уходить обратно в почву. Уклон дренажных труб зависит от ее диаметра, чем он больше, тем меньший наклон необходим.
Следующим шагом монтажа дренажных труб будет отсыпка щебнем и песком поверхности. После чего конструкция обворачивается находящимися на поверхности полотнами фильтрующего материала и засыпается слоем грунта.

Дренажные трубы видео

Обслуживание системы дренажа

В обустройстве участка системой водоотведения, важна не только продуманная и качественная ее установка, но и соблюдение правил эксплуатации. Что позволит продлить период работы системы на максимально длительный срок.

Приблизительно один раз в четыре года нужно в обязательном порядке проводить осмотр состояния труб и колодцев, в качестве профилактики. Кроме того, раз в два года стоит замерять уровень воды в колодцах, его значительное изменение может свидетельствовать о следующих факторах:

повреждение целостности трубы;
образование плотного засора;
нарастание илистых отложений на всей поверхности трубы;
частичная осадка трубопровода из-за движения почвы.

Для того чтобы избежать подобных проблем, необходимо своевременно проводить осмотр водоотвода и его очистку от различного рода загрязнений.

Ошибки в прокладке дренажной трубы

Эффективность дренажа напрямую зависит и от качества установки. Любые нарушения в ходе работы, способствуют выведению системы из строя. В лучшем случае можно провести ремонт поврежденного участка, в худшем – придется полностью переустанавливать водоотвод.

К наиболее распространенным ошибкам относятся:

подбор системы трубопровода без учета качества грунта. Например: на суглинистой почве не рекомендуется использовать трубы без системы фильтрации;
нарушения, связанные с изменением или отсутствием угла наклона дренажной системы;
изначально не предусмотрен вариант отвода воды из колодца;
не соблюдается технология обустройства дренажных труб – установка выполнена без фильтрующей отсыпки щебня и песка;
отсутствие геотекстиля и фильтрующего материала;
некачественная спайка труб;
отсутствие перфорации.

Подбирая вид дренажной системы, стоит основываться на особенностях расположения участка и качестве почвы. Для самостоятельного обустройства водоотвода необходимо заранее спланировать схему расположения дренажа. При выборе материалов, предпочтение стоит отдавать наиболее практичным и долговечным. К таким можно отнести пластиковые гофрированные трубы с перфорацией. Соблюдая все этапы укладки дренажной системы можно получить качественную систему водоотвода. Кроме того, дренаж гарантирует защиту цокольного этажа или подвала дома от вредоносного воздействия грунтовых вод.

Укладка дренажной трубы своими руками: пошаговый инструктаж + разбор нюансов

Дренаж защитит подземную часть дома от неизбежного разрушения, убережет корни растений от загнивания, избавит от застойных луж. Многочисленные преимущества несколько нивелируются ценой, размер которой обоснован проведением большого объема работ. Однако их полностью или частично можно выполнить собственноручно, согласны?

Мы расскажем, как кладется дренажная труба своими руками, какие компоненты системы еще необходимо установить. Желающим самостоятельно сделать дренаж мы предлагаем достоверную информацию о принципах и правилах его сооружения. Представленные вашему вниманию сведения опираются на нормативные требования.

В статье подробно описаны разновидности дренажной системы. Изложена технология организации, даны рекомендации по выбору труб и сопутствующих материалов для обеспечения отвода грунтовой воды. В помощь заинтересованным посетителям приложены подборки фото и видео-руководства.

Предпосылки для организации дренирования

Дренаж – дорогостоящая система, даже если не приходится оплачивать услуги специалистов и владелец участка готов выполнить все работы самостоятельно. Поэтому следует разобраться, насколько она вообще нужна.

Необходимость в устройстве системы невозможно определить «на глазок», ведь близко к поверхности могут залегать грунтовые воды, что становится настоящей проблемой лишь во время паводков или сильных дождей.

Многие участки расположены в низинах. Переувлажненная почва становится причиной гниения корней, что создает множество трудностей при уходе за огородом и садом. Растения нередко поражают грибковые заболевания, «съедает» плесень. Некоторые культуры не приживаются на влажном грунте, а урожай сгнивает на корню.

Плотные глинистые грунтовые породы плохо поглощают воду. Это приводит к частым затоплениям подземных частей зданий. Из-за высокой степени минерализации паводковые и атмосферные воды негативно влияют на строения: разрушают стройматериалы, провоцируют коррозию.

Даже качественная гидроизоляция не способна на 100% предотвратить подтопление подвалов, размывание массива фундаментов, цоколей. В результате постройки служат гораздо меньше, чем могли бы.

Определить, нужен ли дренаж на участке, можно по нескольким признакам:

Рельеф местности. Участки, расположенные в низинах и на крутых склонах, нуждаются в системе водоотведения. В противном случае плодородные почвы могут быть размыты или затоплены во время дождей и паводков.
Лужи. Равнинная местность удобна для строительства, но на ней могут появляться и подолгу оставаться лужи. Это явный признак, что вода плохо впитывается в грунт. По всей территории участка следует обустроить дренажную систему.
Подгнивание корневой системы растений. Если на огородах, клумбах и газонах остается лишняя жидкость, растения выпревают и болеют.
Влаголюбивые растения. Если на участке растет один или несколько видов влаголюбивых растений, это явно указывает на переувлажненность почвы.
Затопление подвалов и погребов. Очевидный «симптом» необходимости прокладки дренажа – затопление фундаментов и подземных строительных конструкций.
Гидрогеологические исследования и наблюдения. Если специалисты определили, что на участке высокий УГВ, или к подобным заключениям можно прийти во время земляных работ, следует позаботиться о дренаже грунта.

Правильная укладка дренажных труб на участке – единственный способ недорого и эффективно избавиться от избытка воды.

Если обратиться в специализированную фирму, система обойдется существенно дороже. Лучше разобраться в особенностях обустройства дренажа и все сделать самостоятельно.

Для сооружения дренажной системы своими руками потребуется перфорированная гофра или жесткая пластиковая труба с щелевидными или круглыми отверстиями, просверлить или прорезать которые можно своими руками. Нужна будет гравийная засыпка и геотекстиль.

Принцип устройства системы водоотведения

Дренирование грунтов на участке может быть закрытым, погруженным в грунт, и открытым, представляющим собой сеть открытых канавок.

Основные этапы и правила монтажа дренажных труб

Дренаж – инженерная система, предназначенная для сбора и отведения лишней воды с поверхности земли и более глубоких слоев почвы. Состоит из каналов, желобов, перфорированных труб, смотровых и коллекторных колодцев, скважин.

Прокладка дрен – необходимая часть работ при строительстве в зонах с высоким уровнем грунтовых вод, большим количеством сезонных осадков, на заболоченных низинах. В статье освещены основные этапы и правила монтажа дренажных труб, которые помогут застройщику эффективно осушить участок и территорию вокруг дома.

Назначение дренажных труб

Повышенная влажность почвы негативно сказывается на строительных конструкциях, прежде всего фундаментах зданий. Под воздействием воды и колебаний температуры основание быстро разрушается, возникают трещины на цоколе и стенах. Затопление садового участка может стать причиной гибели растений, порчи сооружений хозяйственно-бытового назначения.

Чтобы снизить влияние паводков, осадков или грунтовых вод, владельцы участков проводят укладку дренажных труб своими руками. Своевременный водоотвод устраняет причину зимнего морозного пучения, в результате которого разрушаются фундаменты, отмостка и дорожки. В подвалах или погребах уменьшается влажность воздуха, исчезают пятна плесени. Стенки подземных сооружений в холодный период не промерзают.

Осушение болотистой почвы на приусадебном участке приводит к более раннему ее прогреву. Это благоприятно сказывается на росте растений, увеличивается урожай. Садоводами замечено, что вредителей культур и комаров становится меньше. Площадки, дорожки и другие элементы ландшафтного дизайна на сухом устойчивом грунте служат дольше.

Отвод воды помогает сохранить элементы благоустройства территории дома

Дренажные трубы широко применяются в промышленном и гражданском строительстве при осушении котлованов, прокладке автомобильных дорог, в мелиорации.

Принцип работы дренажной системы

Дренаж – разветвленная сеть из дрен и колодцев на поверхности земли или в ее толще. Вода стекает в желоба или фильтруется из прилегающей почвы перфорированными трубами, окруженными слоем дренирующего материала. Элементы системы соединяются со сборными коллекторами, куда влага стекает самотеком или перекачивается насосом.

Чтобы жидкость стремилась в колодцы, трубы укладывают с уклоном. Накопившаяся в сборных емкостях вода удаляется разными способами:

просачивается в почву;
перемещается, следуя естественному рельефу, в самую низкую точку участка или водоем;
откачивается насосом на орошение;
удаляется в канализацию или ассенизаторскую машину.

Разветвленная сеть водоводов для удаления избыточной влаги

Помимо этого, для отвода грунтовых вод пробуривают понизительные скважины до слоя дренирующих пород или устраивают общие сточные канавы на несколько участков.

Виды дренажа и конструктивные особенности

По характеру сбора воды различают поверхностную и глубинную дренажную систему. В случае, когда почва слабопроницаемая, а грунтовые воды расположены глубже 3 м, применяют первый вид осушения. В низменностях, при высоком залегании влаги на участке с глинистыми породами или близости водоема используют сразу оба варианта.

Поверхностный дренаж

Предназначен для сбора с территории, прилегающей к дому, верховодки – дождевой или талой воды. Стекающая с крыши, отмостки и дорожек жидкость попадает в оборудованные канавки или колодцы, не увлажняет примыкающие к фундаменту слои почвы.

Поверхностное осушение участка

Поверхностное дренирование устраивают в виде:

линейной системы – сети неглубоких каналов, проложенных вдоль стен здания по периметру, закрытых сверху решетками или без них;
точечного дренажа – открытых или закрытых водосборных коллекторов, расположенных возле водостоков, стен подвалов, подпорных стенок, террас.

Поверхностный дренаж выполняют из труб, лотков, пескоуловителей, дождеприемников, надстроек и заглушек. На смену бетонных и металлических конструкций пришли легкие и прочные пластиковые профили. Их укладывают в канавки с уклоном на подготовленное основание, защищают решетками.

Глубинные дренажные системы

При помощи глубинного дренажа осушают низинные участки с выходом грунтовых вод на поверхность, склонные к переувлажнению глинистые, суглинистые почвы, торфяники, сапропели, а также прилегающие к водоему территории. Устройство подземного водоотведения более сложное и трудоемкое, иногда выполняется в несколько уровней.

Устройство глубинного дренажа

В малоэтажном строительстве наиболее часто применяют подземные системы водопонижения:

горизонтальные – дренажные трубы прокладывают с уклоном в траншеях, соединяют с водосборными колодцами и засыпают сверху землей;
вертикальные – пробуривают понизительные скважины или выкапывают колодцы глубиной 20-50 м, из которых вода уходит в нижний водопроницаемый слой или откачивается насосом;
комбинированные – сочетают горизонтальную укладку труб и отведение воды через вертикальные водопоглощающие сооружения.

В зависимости от почвенных условий, рельефа и поставленных задач применяют различные конструктивные формы дренажа:

кольцевой – для защиты группы зданий на песчаных грунтах;
пристенный – для отвода влаги от фундамента здания при высоком УГВ на глинистой почве;
пластовый – для вывода межпластовых вод в чашу под основанием сооружения, заполненную дренирующими материалами.

При устройстве поверхностного и глубинного водоотведения желательно предусмотреть естественное стекание жидкости в колодцы или скважины. Если этого достичь невозможно, используют дренажные насосы, перекачивающие стоки в нужную точку.

Технические требования к размещению дренажной системы

Инженерные системы для отвода воды проектируют согласно требованиям СНиП 2.06.15-85, 2.06.03-85. Нормативы регламентируют расположение дрен, приемников воды, соединительных узлов, смотровых колодцев.

Размещение элементов системы согласно строительных норм:

Водосборные коллекторы – в нижних точках участка;
Дренажные колодцы – на поворотах каналов и через каждые 20 м.
Минимальный уклон труб – 2 см на 1 метр в глинистых, 3 см в песчаных грунтах.

Важно! Наиболее часто в малоэтажном строительстве применяют водоводы диаметром 110-160 мм.

Чтобы работы по осушению участка не привели к обратным результатам, необходимо определить:

глубину заложения дренажной трубы;
оптимальный уклон дрен;
количество и места расположения колодцев;
способ удаления воды — в сточную канаву, водоем, канализацию, ассенизаторскую машину или на орошение.

Трубопроводы для поверхностного водоотведения закладывают на глубину до 1 метра. Располагают их вдоль дорожек, площадок, водостоков. Ливневку нельзя совмещать с подземным дренажом. В случае сильных затяжных дождей или таянья снега система может не выдержать многократного увеличения объема жидкости. При переполнении общего канала вода поступает обратно в дренаж. Это вызывает переувлажнение и размывание глубоких слоев грунта. Как следствие – усиление сил морозного пучения зимой, разрушение отмостки, повреждение фундамента.

Результат пучения грунтов

Для устройства подземного пристенного дренажа рассчитывают:

Глубину укладки. Чтобы вода в просвете трубы, превратившись в лед, не разорвала стенки, каналы прокладывают ниже точки промерзания грунта. Ее координаты определяют по СП 131.13330.2012 или таблице в интернете. К величине добавляют высоту щебеночной подушки 40 см.
Заложение подошвы фундамента. Если основание – мелкозаглубленная лента, глубину укладки принимают по расчету из пункта №1. В остальных случаях дренаж располагают ниже уровня конструкции на 30-50 см.

После расчета параметров дренажной системы и выполнения подробного чертежа, определяют расход основных материалов — труб, фитингов, колодцев, геотекстиля, щебня для отсыпки.

Параметры выбора дренажных труб

Для осушения территорий применяют дрены из различных материалов:

керамики;
металла;
асбестоцемента;
бетона;
хризотилцемента;
полимеров – полиэтилена, полипропилена, ПВХ.

Наибольшей популярностью в частном строительстве пользуются пластиковые изделия. Они прочные, легкие, не подвержены коррозии. Установку дренажных труб можно выполнить самостоятельно. При правильной эксплуатации профили служат до 50 лет.

Разнообразные виды труб для осушения

При выборе труб основными являются критерии:

класс кольцевой жесткости – чем он выше, тем глубже можно уложить изделие;
объем отводимой жидкости – поток должен проходить свободно;
наличие фильтрующего чехла – если он отсутствует, защиту от заиливания нужно выполнить при монтаже самостоятельно.

Полимерный дренаж выпускают в виде однослойных и двухслойных перфорированных труб. Они различаются по характеристикам и цене. Последние – в 2-2,5 дороже.

Однослойные представляют собой изделия из полиэтилена низкого давления ПНД. Поскольку они не отличаются высокой жесткостью – класс SN4, их укладывают в траншеи глубиной до 2,5 м.

Двухслойные дрены гораздо прочнее. Изготавливаются из 2 слоев полиэтилена – низкого ПНД и высокого давления ПВД. Изделия характеризуются большей жесткостью – SN6. Трубы можно заглублять до 5-6 метров.

Для предотвращения заиливания отверстий используют чехлы из геотекстиля или кокосового волокна. Фильтры пропускают воду, но задерживают мусор, частицы земли или песка.

Труба с геотекстилем

Альтернативный вариант устройства дренажа без щебеночной подушки – укладка трубы с фильтрационным слоем из пенополистирола. Изделия можно монтировать в каналы без засыпки нерудными материалами. Их роль выполняют мелкие полимерные шарики.

Гибкие трубы сворачивают в бухты и продают метражом, негнущиеся – выпускают в отрезках. Перфорация на дренах располагается по всей поверхности или на ее части, представляет собой щелевые отверстия для проникновения воды из окружающей почвы. Сплошные неперфорированные изделия используют для отведения собранной воды за пределы участка.

Перфорация по периметру дренажной трубы

Внутренняя поверхность может быть гофрированной или гладкой. В первом случае труба эластичная и легко сворачивается в бухты. При монтаже угловых участков профиль сгибается без применения стыковочных элементов.

Трубы с гладким внутренним слоем не гнутся. Они более твердые – класс изделий SN8 или SN16. Их можно укладывать на глубину от 6 м. Выпускаются отрезками по 6-12 м с раструбами или без них. Дополнительно комплектуются соединительными деталями.

Монтаж дренажной системы

Чтобы снизить риск подтопления грунтовыми, дождевыми или паводковыми водами, нужно знать, как правильно на своем участке уложить дренажную трубу. Для этого потребуются материалы:

щебень, гравий, песок для подушки;
геотекстиль для фильтрации стоков;
фитинги для сборки системы;
лопаты, тачки и другой инвентарь для производства работ.

Технология самостоятельной укладки дренажной трубы включает:

Подготовку каналов. В период с наименьшим количеством осадков размечают трассу, применяя колышки и шнуры. Выкапывают траншеи нужной глубины ручным инструментом или с помощью строительных машин. Соблюдают уклон в сторону водосборника не менее 2 см на 1 м. Стенки должны быть вертикальными. К ним впоследствии крепится геотекстиль.
Устройство уширений пол коллекторы в местах, соответствующих проекту. Их диаметр должен превышать размер канала на 20-30 см.
Подсыпку дна траншеи песком слоем 15-20 см.
Укладку геотекстиля и закрепление полотнищ на стенках котлована.

Монтаж трубы с укладкой геотекстиля

Засыпку трассы щебнем толщиной 30 см. По оси устраивают углубление.
Монтаж дренажной трубы. Стыкуют хомутами, муфтами, отводами, тройниками, крестовинами. Можно использовать канализационные фитинги соответствующего диаметра.
Контроль отклонения дренирующей трубы с помощью натянутого шнура и строительного уровня.
Обсыпку водовода щебнем.
Укладку полотнищ геотекстиля внахлест поверх засыпки.
Установку ревизионных колодцев делают в уширения, подключение к системе –муфтами, переходниками.
Засыпку полости между коллектором и стенкой траншеи щебнем, керамзитом, пенопластом. Это убережет ревизию от промерзания.

Дренажную трубу выводят в сточную канаву, водоем, колодец. Траншею нужно засыпать песком или закопать. Если изделия уже содержат оболочку из фильтрационного материала, их укладывают на щебеночную подушку без геотекстильной подложки. Полипропиленовые профили соединяют сваркой, для ПВХ можно использовать клей.

Типичные ошибки

Устройство дренажной системы не приведет к ожидаемому результату, если при расчете и монтаже были совершены ошибки:

не выдержан уклон в сторону водосборных колодцев;
заглубление труб недостаточно;
выбран слишком маленький диаметр дрен или вид перфорации, не соответствующий типу грунта;
нет щебеночной подсыпки, не проложен геотекстиль;
количество водоводов недостаточно;
дренажный колодец слишком быстро наполняется.

Важно! Неэффективная работа осушительной системы может стать следствием применения некачественных материалов, неправильной сборки элементов, засорения трубы.

Правила обслуживания дренажной системы

Чтобы просвет трубы на забился отложениями, один раз в 3-4 года проводят очистку системы.

Способы устранения засоров:

промывка садовым шлангом;
продувание компрессором со сжатым воздухом;
механическая очистка металлическим тросом с широкой насадкой;
гидродинамическое воздействие на загрязнения с помощью пневматического оборудования.

Промывку труб проводят через ревизионные колодцы с двух сторон. Установки пескоулавливателей значительно сократят попадание нерастворимых частиц в каналы. Для прочистки глубоко расположенных трасс приглашают специальные службы.

Очистка системы от загрязнений

Вдоль подземных сооружений не рекомендуется сажать деревья на расстоянии 1,5-2 м. Корни при разрастании могут повредить линии, нарушить естественный отток воды.
