Карбоновый теплый пол – стержневой и пленочный (сплошной)

Плюсы и минусы карбонового теплого пола для ванной, кухни или спальни: какой выбрать и как установить?

Теплый карбоновый пол сегодня считается эффективным способом обогрева помещения как в ванной, так и в спальне. Метод применения карбоновых лент для обеспечения тепла на полу является более совершенным, нежели популярный в прошлом инфракрасный тип прогрева.

Карбоновый мат на полу – тепло во всем доме

Система нагревательных элементов из карбоновых полосочек, закрепленных на полипропиленовом основании, эффективно нагревает пол за условно короткий промежуток времени.

Карбоновые элементы по внешнему виду бывают в виде тонких стержней, волокон или полос.

Такие составляющие конструкции между собой скреплены пайкой и слоями полипропилена.

Основные плюсы

Стержневой карбоновый пол начал применяться не так давно. Но уже за столь короткое время имеет неоспоримые преимущества перед остальным типом отопления напольного покрытия:

1. Не пересушивает воздух. Благодаря карбону нагреваются не столько близлежащие объекты в комнате, а сам воздух, но при этом не пересыхает. Влажность не опускается ниже 60%.
2. Основание гибкое, походит под многие декоративные отделочные материалы.
3. Полезный обогрев инфракрасными волнами, которые не вредят комнатным растениям и человеку.
4. Легкость. Устанавливается на всякие напольные перекрытия.
5. Отсутствует вероятность самовозгорания.
6. Монтаж возможен даже в помещениях с высокой влажностью.
7. Быстрый прогрев воздуха без пересыхания.
8. Интеллектуальная система карбона способна саморегулироваться при перегреве, равномерно распределять температуру воздуха по помещению.
9. На карбоновый пол со временем можно поставить мебель, если она там ранее не предполагалась. И это не будет служить нагреву шифоньера или тумбы.

Почему еще стоит выбрать карбоновые полы

Принцип работы такого обогревательного элемента определительно прост: под влиянием электротока карбон интенсивно выделяет тепловые волны (8-14 мкм). В свою очередь, длинные тепловые волны легко проходят сквозь напольное покрытие любой плотности, не нагревая при этом поверхность.

То есть нагревается воздух, а не сам пол, который уже делится теплом с воздухом при перенагреве. Часть тепла естественно уходит на обогрев напольной поверхности. Но в данном случае больше нагревается пространство, а не предметы. В сравнении с централизованным отоплением и батареями под окнами, такая система обогрева более эффективна. Обеспечивается максимально комфортный микроклимат, а энергозатраты минимальны.

Карбоновый пол устанавливается исключительно стационарно (не является мобильным). Сегодня предоставляется возможность купить и монтировать теплый карбоновый пол пленочного или стержневого типа. Отличаются такие полы по методу крепления, особенностями эксплуатации и цене.

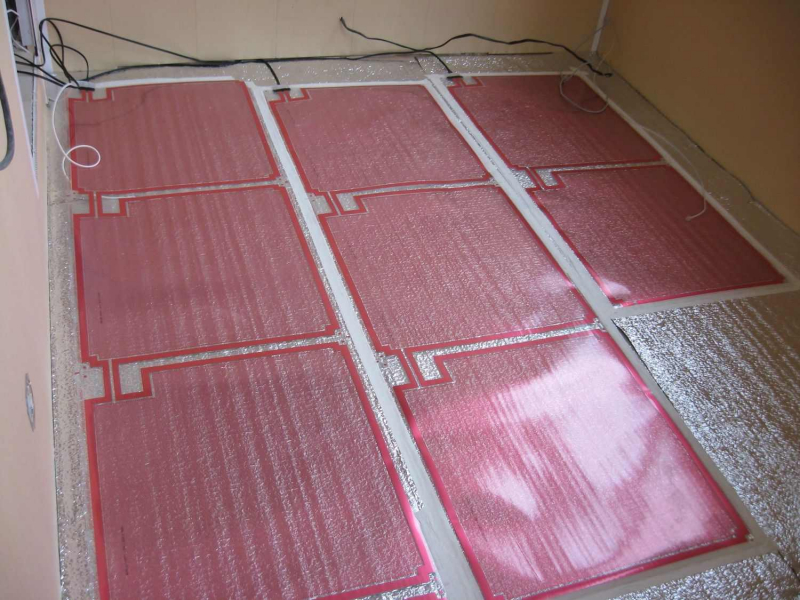

Пленочные

Термопленка визуально похожа на сплошное полотно с черными полосами, толщиной 0,23-0,47 мм. Такой сплошной теплый пол полотно спаян, а в качестве нагревательных элементов выступает чистый карбон.

Реже применяется смесь карбона с графитом. На эффективность работы обогрева такой нюанс не оказывает влияния.

При помощи напыления жидкий состав наносится на полипропилен с термоустойчивыми характеристиками. С обеих сторон полотно закрывают 3-слойной защитной пленкой, которая в последующем защищает карбон от царапин и деформаций. Такая полимерная пленка выдерживает температуру накаливания до 120°C. Мощность потребления – 130 Вт/м. Обладает высокой прочностью и не теряет изначальных характеристик. Для сцепления нескольких полос используют медные шины.

Пленочные полы не применяют:

• для линолеума на войлочной основе;
• под ковролин;
• под ковровую плитку;
• под керамическую плитку, наливной пол.

В последнем случае монтаж покрытия представляет собой «мокрые» процессы установки.

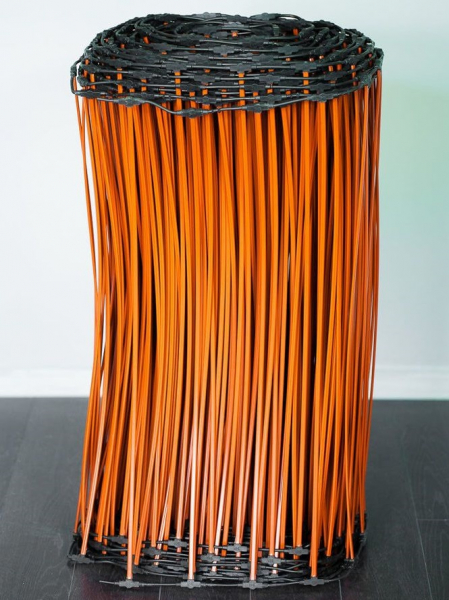

Стержневые инфракрасные

У такого типа обогревательного элемента сложная конструкция, состоящая из систем гибких стержней, которые параллельно между собой соединены. Стержни производятся из термостойкого полимера. Конструкция в обязательном порядке включает терморегулирующий датчик. Параллельный способ подключения помогает работать системе без изменений в том случае, если один элемент где-то вышел из строя. Такая же особенность, что и в ленточном типе.

Отличительной характеристикой системы является способность к саморегуляции. Так, при повышении температурных показаний на одном из участков до критической нормы мощность потребления элементов снижается. Это удобно, к примеру, в том случае, если поставить мебель на пол. Карбон не будет греть, как и на отрытом пространстве, равномерно распределяя температурные значения.

Модификации карбоновых нагревателей

Исходя из вышеуказанной информации, модификаций карбоновых полов всего две:

1. Гибкая ленточная основа шириной в 50 или 100 см.
2. Параллельно соединенная карбоновая полоска по типу стержневого крепления.

Цветовые приоритеты при это обычно следующие: оранжевые – для стержневых модификаций, черные – для пленочного типа.

Технология монтажа

Пленочные и стержневые обогревательные элементы имеют отличительные особенности при монтаже.

Тут подразумевается укладка некоторых систем непосредственно под напольное покрытие. В ином случае можно проводить укладку под стяжку. В любой ситуации работы выполняются собственными руками.

Под стяжку или плитку

Если предполагается укладка стержневой системы под плитку, необходимо положить стяжку или тонкий слой клея. Обязательно проследить, чтобы клеевая смесь была качественная, а произведенная термоизоляция чернового основания – плотной. Лучшая теплоизоляционная подложка – из металлизированных материалов. Это необходимо для того, чтобы покрытие было устойчиво к воздействию элементов стяжки.

• рулон инфракрасной термопленки;
• контактные клеммы;
• скотч;
• медный провод (2,5 или 1,5 мм);
• инструкция.

Не входит в комплект терморегулятор, пассатижи, изоляции для медных проводов.

1. Измеряют ширину и длину напольной поверхности, учитывая особенность раскладывания подложки по всему основанию впритык к стене. А уже между пленкой и стеной расстояние составляет 5 см, между полосами – 2 см. При этом важно помнить, что пленка не стелется там, где планируется расстановка мебели (а стержневые можно).
2. Определить месторасположение на стене терморегулятора. Лучший вариант – на высоте 70 см от пола. Важно обеспечить комфортный доступ к регулятору.
3. Сделать в стене углубление под корпус терморегулятора и штробу под соединительные провода.
4. Убрать пыль и грязь со штробы.
5. Подготовить черновое основание, снять плинтусы, при надобности выровнять поверхность стяжкой.
6. Расстелить подложку полосами стык в стык, зафиксировав скотчем (алюминиевым).
7. Устанавливают термопленку, для чего сначала раскраивают по начертанным линиям, чтобы не испортить нагревательные секции.

1. Присоединить контакты: в зазор между шинами вставить один конец клеммы таким образом, чтобы второй конец лег поверх медной шины.
2. Зажать клемму пассатижами.
3. Аналогичные действия производятся с другой стороны пленки.
4. Присоединить клеммы к проводам: фазе, нолю (и так на каждой пленке). Все клеммы также зажать.
5. Заизолировать места соединения битумным скотчем.
6. Заизолировать срез медной шины.
7. Вырезать в подложке под изолированными контактами ямки, чтобы не было выступлений пола.
8. Приклеить скотчем к полосе пленки у стены терморегулятор, отступив от края 10 см.
9. Вырезать в подложке ямку под датчик, также сделав изоляцию.
10. «Утопить» датчик в отверстии, а провод уложить вдоль разреза. Фиксируют провод скотчем.
11. Установить терморегулятор.
12. Провод сложить в штробу.
13. Подключить датчик.
14. Включить систему на проверку. Если пленка греется, при выключенном устройстве заделывают штробу гипсовым или цементным раствором.

Без стяжки сухим методом

Монтажные работы пленочного карбонового пола осуществляются исключительно на сухую поверхность без неровностей и ям.

Предварительно наносится финишное покрытие, мокрые процессы укладки отсутствуют. Такая технология установки позволяет существенным образом ускорить процесс обустройства любой площади теплыми полами, а при надобности демонтажа система гибкого пола может применять повторно.

На дерево

Монтаж системы на дерево производится лишь в том случае, если температура нагрева не будет превышать 28-30 градусов. Также стоит проверить степень обработки деревянного основания. Но лучше демонтировать и уложить пленку или стержневые полы аналогичным методом.

Особенности ухода

Главное преимущество карбонового пола – это отсутствие особенных требований по уходу. Один раз сделав правильную установку, не нужно потом переживать о необходимости ремонта.

Чтобы карбоновое основание прослужило длительный срок, стоит соблюдать требование производителя по поводу выдержки после установки. Так, время ожидания после укладки теплого стержневого пола под плитку составляет 28 дней. Это значит, что нежелательно пользоваться таким устройством раньше указанного срока.

Сверху пленочного покрытия нельзя ставить мебель. В то время как поверх стержневого можно устанавливать любую мебель. Качество обогрева при том не ухудшится, мебель не нагреется.

Можно ли ремонтировать

Несмотря на то, что срок эксплуатации устройства большой, перед покупкой потребители интересуются тем, можно ли ремонтировать конструкцию при поломке. Ремонтировать такой пол можно. Заменяются отдельные не работающие элементы, при этом конструкция продолжает работать исправно.

Лучшие производители

Инфракрасная теплая лента или стержневой тип обогрева – удовольствие не из дешевых. Поэтому большинство покупателей при выборе аргументируются именем торговой марки, которая заслужила положительные отзывы. Среди востребованных:

Пленочная система отопления карбонового типа – энергоэффективная и менее затратная в ходе эксплуатации, ремонта. Кроме того, что такой пол максимально комфортно обогревает помещение и не пересушивает воздух, легко монтировать и ремонтировать. Впрочем, поломки случаются крайне редко, если установкой занимались профессиональные строители.

Полезное видео

Карбоновые теплые полы – оптимальный выбор

Решение задачи по созданию собственной системы отопления дома имеет для большого количества владельцев жилья весомое значение. Условия монтажа, допустимая нагрузка на перекрытие, наличие тех или иных источников энергии могут ограничить применение стандартных схем. В этом случае карбоновый теплый пол может выступить оптимальным вариантом.

Карбоновый мат в рулоне

Достоинства карбонового пола

Чтобы стало понятно, почему карбоновые нагревательные элементы позиционируются на рынке как самое удачное решение, стоит кратко рассмотреть часто используемые виды отопления.

Водяная система

Несомненным достоинством системы является возможность работы от любого источника энергии (газ, твердое, жидкое топливо, электричество), а также наличие проверенных временем решений в виде готовых товаров на рынке.

Недостатков больше. Стоимость создания системы велика, массогабаритные показатели значительны, чтобы устроить теплые полы своими руками – понадобится создать стяжку значительной высоты, подготовить основание. В старых домах решение может быть неприменимым из-за нагрузки на междуэтажное перекрытие.

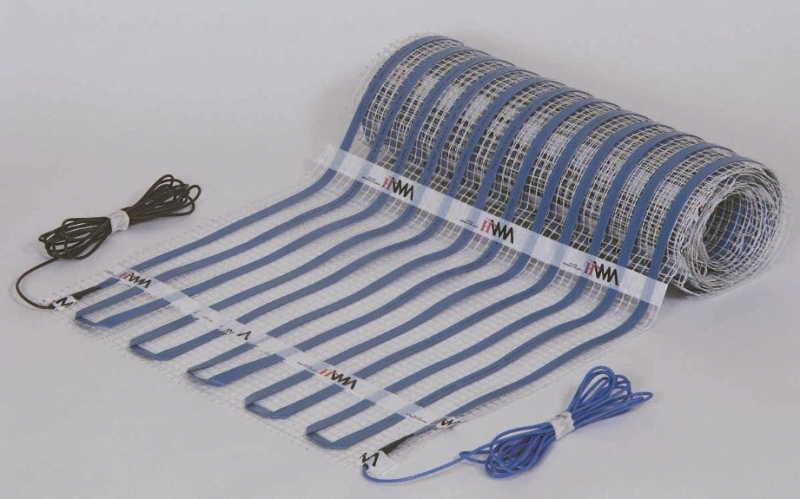

Электрическая кабельная система

Следующий шаг в развитии достаточно легких и простых в устройстве своими руками систем – кабельные теплые полы. Они легко монтируются, не требуют жесткого основания, облегчают укладку стяжки. Расширяется диапазон использования. К недостаткам относится низкая стойкость к повреждениям – перебитый в одном месте проводник может оставить без тепла всю комнату.

К другим минусам системы относится относительная дороговизна и все еще значительные массогабаритные показатели стяжки для укладки. Кроме этого, кабельный пол излучает в электромагнитном спектре, что потенциально небезопасно для здоровья.

Электрическая пленочная система

Пленочный теплый пол считается почти идеальным решением. Нагревательные элементы легкие и тонкие, укладка не занимает много времени, а подключение может выполняться своими руками. Система устойчива к разрушениям, выход из строя одной зоны выделения тепла не приводит к неполадкам в работе другим.

Пленочный пол носит название излучающего. Он не только передает тепло воздуху разницей температур. Инфракрасный пленочный теплый пол работает как излучатель, бесконтактным методом нагревающий находящиеся поблизости предметы, заставляя их подогревать пространство комнаты.

К недостатку резистивных пленок классического типа относится их низкая прочность (нельзя ставить мебель на не покрытый стяжкой нагреватель), опасность коротких замыканий при воздействии влаги.

Карбоновый теплый пол соединяет в себе все достоинства легких пленочных и кабельных систем, избавляясь при этом от целого ряда присущих им минусов. На сегодня массовый рынок предлагает следующие готовые решения:

• классический стержневой карбоновый пол (в виде незащищенных шин или карбоновых матов в оболочке);
• пленочные решения дорожечного типа, покрытые изолирующей пленкой;
• сплошной пол из карбона, предлагаемый в виде пленки, вся площадь которой представляет собой резистивный элемент на карбоновой основе.

В зависимости от поставленных целей, будущей структуры системы отопления – можно выбрать тот или иной тип нагревателя для обеспечения тепла в комнатах квартиры или дома.

Отдельно можно выделить отсутствие вредного для здоровья электромагнитного излучения у карбоновых полов. Также, отмечается значительно меньшее потребление энергии по сравнению с сугубо резистивными решениями, даже учитывая, что стержневой карбоновый пол работает как инфракрасный нагреватель.

Классическая стержневая технология

Незащищенная шина или более удобный в укладке карбоновый мат могут выступать альтернативной водяной система отопления. Между ними есть определенные сходства в требованиях:

• нагреватели укладываются внутрь стяжки;
• толщина покрытия, которую необходимо создавать для карбонового мата или шины, по характеристике сходны с теплым водяным полом: 20-25 мм над трубкой или изолирующей пленкой мата;
• для укладки нагревательного слоя требуется ровное, прочное основание.

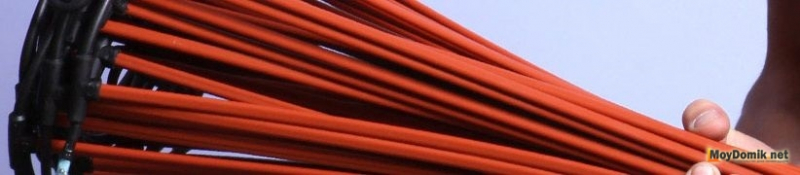

Карбоновый мат или шина представляют собой ряд трубок, расположенных на малом расстоянии. Они подключаются многожильным кабелем с двух сторон. Для соединения шин или матов в единую структуру используется простая схема соединения и комплект предлагаемых производителем муфт, в том числе концевых.

Сетки трубок прогревают стяжку или поверхность финишного покрытия равномерно, без образования холодных зон. Уровень потребления энергии сходен с кабельными нагревателями, однако карбоновый мат имеет большую устойчивость к повреждениям. Невозможно вывести из строя всю структуру отопления комнаты повреждением одной зоны.

К недостатку карбоновой стержневой отопительной технологии относится низкая ремонтопригодность. Чтобы избежать неполадок в виде отгорания отдельных элементов, не стоит покупать дешевые изделия, например, производства Южная Корея. Помещенный в стяжку, стержень не может быть заменен без значительных усилий. В результате отгорания на полу могут образоваться некомфортные холодные участки.

Пленочная дорожечная технология

Пленочные инфракрасные карбоновые нагреватели имеют преимущества перед продуктами классического типа, построенных на проводниковой технологии.

1. Карбоновую дорожку между двух изолирующих пленок трудно повредить.
2. На нагреватель можно устанавливать мебель при условии малой площади контакта ножек.
3. Карбоновый дорожечный элемент можно класть непосредственно под финишное напольное покрытие, например, укладывая ламинат своими руками или настилая ковролин.

Подключение отдельных нагревательных блоков не отличается сложностью. Достаточно следовать рекомендациям производителя.

Для укладки инфракрасного карбонового пола своими руками достаточно создать прочное и ровное основание. Финишным покрытием может выступать клеевой состав для плитки. Это удобно, если пол покрывается керамикой. К достоинствам пленочной дорожечной технологии относится надежность. Нельзя уничтожить систему отопления, выведя из строя один нагреватель – все остальные продолжат работать.

Отдельно стоит отметить, что дорожечная карбоновая пленка обладает высокой отказоустойчивостью. Особая структура каждой дорожки затрудняет вывод ее из строя. А если учесть, что каждый нагреватель в виде пленки состоит из десятков отдельных дорожек – становится ясно, что вывести из работы весь элемент весьма трудно.

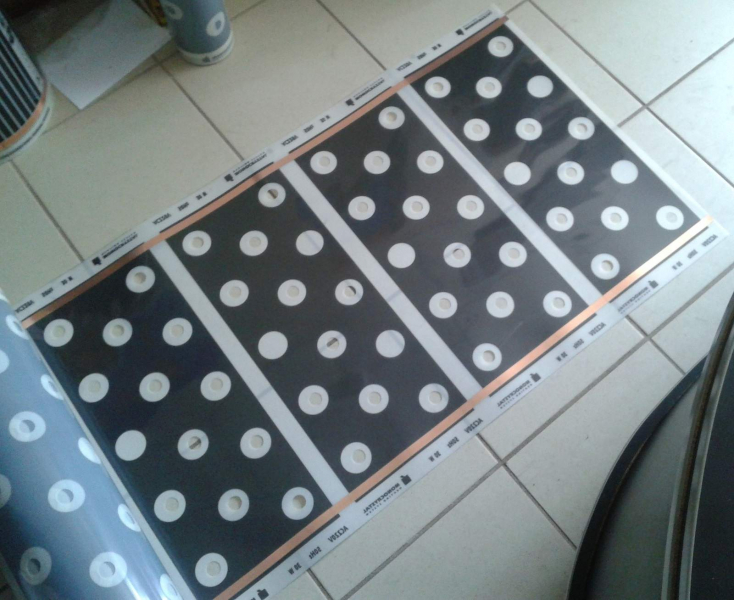

Сплошная пленочная технология

Отдельный товарный сегмент на рынке – сплошной карбоновый теплый пол. Это развитие пленочной дорожечной технологии. Это рулонный материал, центральный слой которого представляет собой резистивный элемент.

Он защищен с двух сторон изолирующей пленкой (описание упрощено, количество слоев резистивной структуры – минимум три, защитной – в среднем по 5 с каждой стороны).

При подаче напряжения вся площадь нагревается, отдавая тепло конвекцией и инфракрасным излучением. Данная технология отличается от своих предшественников сразу несколькими достоинствами:

• резко падает потребляемая мощность, до 2-3 раз по сравнению с дорожечной технологией и до 4-5 раз с кабельным теплым полом;
• не имеет такой характеристики, как расстояние между зонами отдачи тепла. Он всегда образует равномерно нагретую поверхность;
• повредить нагревательный элемент очень трудно. Для этого его нужно перерезать перпендикулярно линии соединения точек подключения. Сделать это – невозможно в большинстве случаев, поэтому уровень отказов системы отопления низок;
• нагреватель предлагается с разным уровнем защиты от влаги;
• легко укладывается своими руками;
• для монтажа системы отопления потребуется только надежное, крепкое основание и минимальный слой финишного покрытия, в роли которого может выступать ламинат, линолеум или ковролин.

Технология сплошного тонкого нагревателя подразумевает некоторые ограничения в использовании. В частности, нельзя ставить на сплошной карбоновый мат тяжелую мебель. Из-за этого происходит локальный перегрев, что может вызвать изменения в структуре резистивного элемента и отказ области, подвергающейся нагрузке.

Сплошной карбоновый теплый мат может применяться в роли крайне энергоэффективного решения в местах с частыми перебоями электроэнергии. Среднестатистический показатель работы нагревателя для поддержания комфортной температуры в нормально утепленном доме или квартире – всего 15 минут в час. При этом в случае сбоя питания можно задействовать электрогенератор. Это решение оптимально по стоимости для множества потребителей – сплошной карбоновый пол не потребует большой отдачи мощности для функционирования.

Как выбрать карбоновый нагреватель

На массовом рынке сплошные карбоновые нагревательные пленки предлагает торговая марка Heat Plus (Корея), “ХитЛайф”, OKondol, Exel. Есть и продукты отечественного производства. Они отличаются по степени прочности, допустимым условиям эксплуатации, энергопотреблению, выделяемой тепловой мощности.

Сплошные карбоновые пленочные нагреватели позиционируются как самое удачное технологическое решение на рынке. Их легко использовать, если нужен обогрев квартиры или частного дома. Отдельные продукты найдут свое применение в теплицах и оранжереях.

При этом на массовом рынке можно подобрать продукт для конкретных условий использования, отвечающий критериям оптимального соотношения цены и характеристик. К примеру, легко приобрести сплошной карбоновый нагреватель для укладки под тонкую стяжку, ламинат, линолеум или ковролин.

Виды карбоновых полов и их характеристика

В настоящее время существует большое количество разнообразных обогревающих систем. Каждая модель имеет свои плюсы и минусы в области применения и монтаже. Поэтому перед каждым пользователем встает вопрос, какими же критериями руководствоваться, чтобы правильно выбрать обогревающую систему для своего помещения. По рекомендациям опытных специалистов, оптимальным решением является – инфракрасный карбоновый теплый пол. И это не удивительно, он обладает массой преимуществ по сравнению с другими теплообменными системами.

Достоинства карбоновых полов

Такой вариант теплых полов имеет большое количество плюсов за счет того, что производители соединили в нем преимущества всех электрических систем отопления, максимально снизив их недостатки. В этом можно убедиться, если обратить внимание на следующие качества:

1. Безопасность. В силу того, что карбоновые теплые полы могут выдержать высокую температуру до 60 градусов, снижается риск перегрева элементов системы, что в свою очередь предотвратит деформацию напольного покрытия и не допустит очаг возгорания.
2. Надежность. При выходе, каких либо элементов из строя, сама система, благодаря своей конструкции продолжает работать, тем самым обеспечивая помещение необходимым количеством тепла.
3. Экологичность. В конструкцию теплых инфракрасных полов входят только чисто экологические материалы, которые при нагреве излучают полезные для здоровья людей, инфракрасные лучи. Помимо этого инфракрасные волны не сушат воздух, что позволяет такую систему использовать людям страдающим астмой.
4. Экономичность. В процессе прогревания всех элементов, расходуется 116 Ватт на один погонный метр, когда же напольное покрытие прогревается полностью, оно снижается до 87 Ватт на один погонный метр, что в свою очередь позволяет сэкономить на электроэнергии до 30 %. По отзывам пользователей, на сегодняшний день, такая система обогрева является самой экономичной.
5. Саморегуляция. Карбоновые полы способны сами контролировать температуру в помещении и расход на электроэнергию, без дополнительных оборудований. Когда температура начнет доходить до высокого уровня, начнет увеличиваться сопротивление, тем самым снижая температуру, до необходимого уровня.
6. Совместимость. Карбоновые полы можно укладывать почти под все виды напольного покрытия.
7. Монтаж. Ознакомившись с инструкцией, инфракрасный пол можно уложить самостоятельно, не прибегая к услугам специалистов.

Рассмотрев выше перечисленные преимущества, видно, что карбоновые полы и в самом деле значительно превосходят своих конкурентов. Но не маловажным является и сам принцип работы этого пола.

Принцип работы карбоновых полов

Карбоновый (графитовый) теплый пол состоит из высокопрочного углепластика, в котором нагревательными элементами выступают карбоновые стержни. Стержни расположены параллельно друг другу и надежно соединены защитными медными кабелями. При нагревании электрическим током стержни начинают излучать инфракрасные волны, которые просачиваясь через напольное покрытие, начинают обогревать помещение. Но здесь стоит отметить, что инфракрасное излучение не израсходует тепло на воздух, его обогрев направлен на людей и предметы в помещении. Таким образом, эффективность карбоновых полов в обогреве значительно выше по сравнению с другими моделями.

Виды карбоновых полов

В настоящее время карбоновый пол имеет два вида, это – стержневые маты и пленка. Каждая модель имеет общие преимущества перед другими системами, но у них есть и свои отличия. Поэтому, чтобы правильно сделать выбор, стоит рассмотреть их более подробно.

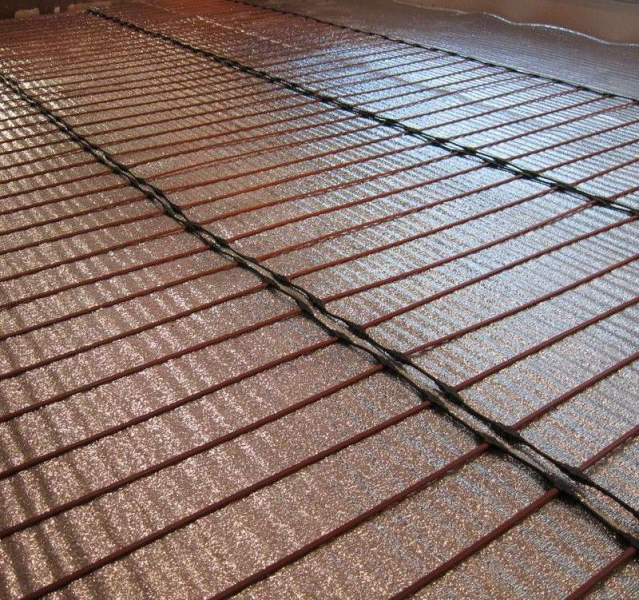

Стержневые маты

Эта модель электрических полов выпускается рулонами, со следующими стандартами: ширина — 83 сантиметра, длина до 25 метров, толщина не более — 3,5 миллиметров. В их комплект входят терморегулятор и датчик для измерения температуры. У стержневых матов потребление мощности зависит от температуры нагрева, в среднем она составляет от 110 до 180 Ватт на погонный метр. Энергопотребление на погонный метр составляет не более 50 Ватт в час, с питанием от электросети мощностью не более 220 Вольт. Этот вид теплых полов можно сочетать с любыми напольными покрытиями, но идеальным решением будет, уложить стержневой карбоновый теплый пол под плитку.

Монтаж стержневых матов

За счет того, что производители выполнили большую часть работы, монтаж карбонового теплого пола проводится в несколько раз быстрее, чем устройства из электрических кабелей. Монтаж кабельных моделей довольно кропотлив. Так как прежде чем произвести фиксацию элементов, нужно произвести укладку кабеля, с правильно выдержанным расстоянием. Если учесть, что такая работа потребуется не на один метр, тогда можно предположить, что она отнимет достаточно большого количества времени. В карбоновом стержневом теплом полу расстояние между стержнями уже учтено, поэтому для монтажа достаточно будет расстелить мат на поверхности пола и зафиксировать его строительным скотчем или клеем. Там где потребуется развернуть мат, нужно будет вынуть стержни из сетки, сетку разрезать по намеченным линиям и уложить параллельно первой полосе на расстоянии 6 см., внимательно следя за тем, чтобы кабеля не задевали друг друга. После того, как будет выполнена укладка, тонким слоем заливается бетонная стяжка.

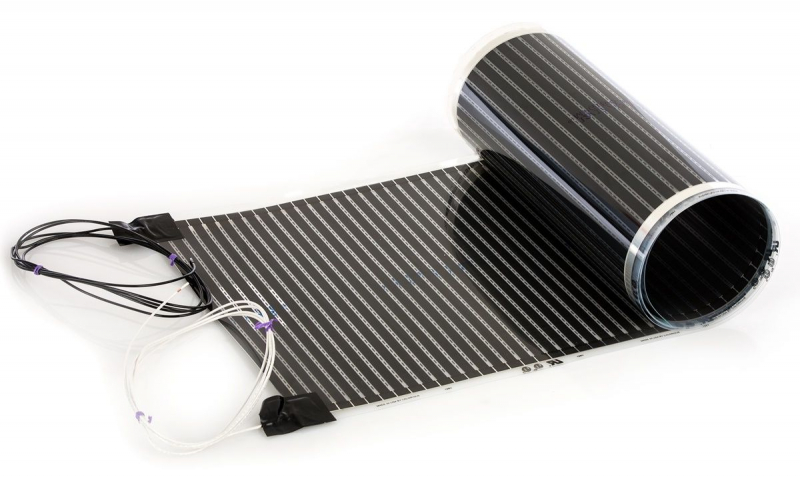

Инфракрасная пленка

Пленочный карбоновый теплый пол состоит из сплошного слоя. Его элементы соединены пайкой, за счет чего такое крепление более надежно, чем клипсование. Карбоновую пленку можно кроить на полосы разной величины, в любом направление. В настоящее время существует два вида инфракрасной пленки:

1. Обычная. Такая пленка состоит из одного или двух слоев полипропилена, на который полосами нанесен слой карбоново – графитовой смеси.
2. Сплошная. Эта пленка имеет большую защиту от перегрева, так как состоит она из 13 слоев, где с каждой стороны по 5 слоев безопасности и 3 слоя между ними рабочих. Изготавливается такая пленка из чистого карбона, поэтому цена у нее значительно выше, чем у обычной пленки.

Обе эти пленки карбоновых полов абсолютно безопасны, так как могут выдержать температуру до 120 градусов. Но если сплошную пленку можно укладывать под габаритную мебель и электротехнику, обычную же в этих местах использовать категорически запрещается, по тем причинам, что может произойти эффект теплового запирания.

Монтаж инфракрасной пленки

Особенностью пленочных полов в том, что при их монтаже нет необходимости заливать бетонную стяжку. Для того, чтобы их смонтировать, достаточно будет расстелить пленку на чистое основание помещения, а затем произвести укладку напольного покрытия. Но здесь стоит отметить, что пленочный теплый пол не сочетается с ковролином и кафельной плиткой. Так как в первом случае будет недостаточная теплопроводность, а кафельная плитка требует наличие бетонной стяжки. С деревянными покрытиями тоже есть свои ограничения. Во избежание образования трещин при рассыхании древесины, пленочные полы не должны превышать температуру 28 градусов. Идеальным вариантом будет расположить теплый пол под ламинат или линолеум.

Лучшие производители карбоновых полов

В настоящее время самыми востребованными производителями теплых карбоновых полов, считаются корейские фирмы. Более популярными являются такие компании:

1. «Caleo» Эта компания выпускает инфракрасные пленочные материалы, которые, по отзывам потребителей, являются самыми качественными и имеют большой эксплуатационный срок в применение. Единственный недостаток заключается в том, что пленка очень хрупкая, ее толщина составляет всего 0,42 мм. Поэтому монтаж необходимо проводить предельно аккуратно.
2. «Unimat Rail» Система этой фирмы завоевало популярность за обширную область применения и простоту при монтаже. Стержневой карбоновый теплый пол «Unimat Rail» не боится повышенной влажности, что позволяет его использовать в саунах, ванных комнат и на кухне. Его можно монтировать в тонкие слои клея и стяжки, он хорошо сочетается как с плиточными, так и с деревянными напольными покрытиями.
3. «Unimat Boost». Эта компания разработала карбоновый стержневой теплый пол с наименьшим расстоянием между нагревательными элементами. За счет такой внутренней конструкции, эти маты используются для обогрева холодных помещений, таких как подвалы или балконы.

Каждая из этих компаний гарантирует надежность и прочность своих изделий. А так же в комплект к инфракрасным теплым полам производители включили все приспособления и дополнительные материалы, которые понадобятся при выполнении монтажа.

С точки зрения опытных специалистов, а так – же, по отзывам пользователей, теплый пол карбоновый, достойная альтернатива другим обогревающим системам. При правильном монтаже и при соблюдении инструкции, такой пол сможет не только обеспечить помещение необходимым количеством тепла, но и прослужить более 10 лет.

Карбоновый теплый пол – стержневой и пленочный (сплошной)

Новинки на рынке систем теплых полов появляются с завидной
регулярностью, и пользователю, который решил установить одну из них, приходится
изучать разноплановую информацию, от технических характеристик, до нюансов
монтажа.

Стержневой карбоновый теплый пол

Карбоновый теплый пол – что это такое?

Рассмотрим одну из новых систем электрического инфракрасного
отопления – карбоновый теплый пол (углеродный, из углеродного волокна). Это
прогрессивная система обогрева пола, действие которой основано на применении
инфракрасного излучения дальней волны. Отличительная черта этого диапазона –
отсутствие электромагнитного излучения и «живой» обогрев помещения.
Инфракрасное излучение безвредно для здоровья человека, а в медицине вообще
используется в лечебных целях.

Карбоновый и углеродный теплый пол – в чём отличие?

Карбон – международное наименование всех композитных
материалов, основу которых составляет углеродистая наноструктура и
разнообразные связующие компоненты. Таким образом, то, что известно
отечественному потребителю как углерод, и карбон – это одно и то же вещество.
Т.е. пленочный карбоновый пол и пленочный углеродный пол – это одна и та же
система.

Производители предлагают два вида системы карбонового пола:

1. пленочный карбоновый теплый пол (сплошной);
2. стержневой карбоновый теплый пол.

На рынке представлены еще две разновидности карбоновых полов:

Биметаллический теплый пол

Биметаллический теплый полСистема подогрева на основе биметаллической пленки.
Отличительная характеристика углеродной пленки – запатентованное двухслойное
соединение (верхний слой из сплава меди и добавок, а нижний – сплав алюминия с
добавками). Нагревательные пластины излучают волны в инфракрасном диапазоне.
Такой теплый пол укладывают только по-«сухому», в стяжку или в плиточный клей
запрещено.

Аморфный теплый пол (АНТ)

Аморфный теплый пол (АНТ)Израильская компания Advanced Heating Technologies (AHT) Ltd разработала новую технологию – теплый пол на основе аморфной металлической ленты. Главная особенность – пожаробезопасность, т.к. полы не нагреваются выше 35 °C (например, кабельные могут нагреваться до 60-70 °C). Выполнены в виде тонких нагревательных матов. Греющий элемент сделан из аморфного металла (ультратонкая лента, толщиной 30 микрон). Теплый пол на аморфной ленте можно устанавливать под все напольные покрытия (плитка, паркет, ламинат, линолеум и ковролин).

Пленочный карбоновый теплый пол

Пленочный карбоновый электрический теплый пол получил свое
название от внешнего вида – пленки. Хотя фактически нагревательным элементом
выступает карбоново-графитовая смесь, которая расположена между двумя слоями
плотного полимера. Полимерная пленка выдерживает температуру до 120 °C, что
позволяет говорить о надежной защите нагревательного элемента. Таким образом,
трехслойная структура пленки, обеспечивает хороший обогрев и удобство монтажа. А
за безопасность эксплуатации отвечают 5 защитных слоев, нанесенных с каждой
стороны пленки.

Нагревательная карбоновая пленка теплого пола

Пленочный карбоновый теплый пол

Особенность пленочного карбонового пола в том, что он не
нуждается в обустройстве стяжки. Чтобы смонтировать систему, достаточно уложить
пленку под чистовое покрытие пола.

Примечание. Пленочный пол монтируется на
подготовленное основание, непосредственно под чистовое напольное покрытие. При
монтаже системы запрещено использование фольгированного утеплителя.

Сфера использования карбонового пленочного пола

Сплошной карбоновый пленочный теплый пол можно уложить под любое
напольное покрытие. Исключение составляют:

• ковролин (по причине плохой теплопроводности);
• кафельная плитка (по причине необходимости выполнения мокрых работ).

Деревянный пол можно укладывать на пленку, но с некоторыми
ограничениями, обусловленными спецификой самой древесины (ее способностью
рассыхаться). Поэтому температура нагревательного элемента не должна превышать
28 °C. Такие же условия должны соблюдаться и при укладке пленки под ламинат.

Обратите внимание, речь идет о температуре самого
нагревательного элемента, а не лицевой поверхности пола. Ведь часть тепла
расходуется на обогрев напольного покрытия.

Пленочный карбоновый теплый пол – плюсы и минусы

Преимущества

• устойчивость к температуре;

• высокая скорость прогревания и равномерность нагревания по
  всей поверхности покрытия;

• возможность интеграции с системой «умный дом»;

• прочность;

• устойчивость к влажности и коррозии;

• искроустойчивость;

• экологичность;

• нейтрализация неприятных запахов;

• простота монтажа;

• мобильность. Пленку можно смонтировать не только на пол, но
  и на стены и потолок. Правда, в случае монтажа на потолок, эффективность
  снижается. При необходимости, пленочный пол можно разобрать и перенести или
  перевезти в другое помещение. Также его использование не создает сложностей при
  перемещении мебели;

• в случае повреждения одной секции пола, остальные продолжают
  функционировать в неизменном режиме;

• малая толщина пленки не уменьшает высоту помещения. Таким
  образом, при монтаже пленки нет необходимости делать ступеньку между
  отапливаемой и неотапливаемой зоной (комнатой). И не поднимать уровень пола
  стяжкой, как бывает с другими видами систем обогрева пола;

• относительно низкая розничная цена – 350-900 руб./м.кв.;

• экономия электричества (до 30% по сравнению с кабельной
  системой подогрева пола).

Недостатки:

• отсутствие устойчивости к механическому воздействию.
  Непосредственно с нагревательной пленкой нужно общаться осторожно при монтаже,
  чтобы не привести к ее поломке;

• значительная стоимость комплекта оборудования.

Технические характеристики карбонового пола

Характеристики и свойства зависят от производителя. Анализ
нескольких систем позволит предоставить усредненные данные:

• ширина рулона – 500-1000 мм;
• длина – 50 000 мм;
• толщина нагревательной пленки – 0,23-0,47 мм;
• мощность на 1 м.кв. пленки – 25-35 Вт/м;
• максимальная температура поверхности пленки – 33 °C.

Лучшие производители карбонового (пленочного) пола:

• CalorIQue LLC – торговая марка CalorIQue (США);
• Devi (Деви) – торговая марка Devi (Дания);
• Ensto Electrification – торговая марка Ensto (Финляндия,
  Эстония);
• K-Technologies – торговая марка Caleo (Россия);
• RexVa – торговая марка XICA (Южная Корея);
• Sangwoon Trade Co – торговая марка Ace Floor (Южная Корея).

Отзывы об этих производителях в основном положительные.
Пользователи подтверждают, что карбоновые полы работают без проблем в течении
минимум пяти лет, отмечают отсутствие посторонних звуков в процессе эксплуатации
(треск и т.п.) и запаха.

Стержневой карбоновый теплый пол

Сегодня стержневые полы (инфракрасные маты) – это самый
новый и наиболее прогрессивный вид теплых полов. За способность системы к
саморегуляции, её часто называют система «умный пол». Конструкция карбонового
стержневого пола более сложная, по сравнению с пленочной. Несмотря на то, что
здесь в качестве нагревательного элемента также выступает карбон, он имеет
другую конфигурацию.

Стержневой карбоновый теплый пол

Уложенный стержневой теплый пол

Нагревательный элемент стержневого карбонового пола –
стержень, заполненный карбоново-полимерным наполнителем. Соединение стержней
происходит с использованием многожильного медного провода (толщина 2,5 мм) с
дополнительной защитной изолирующей оболочкой из полиэстера и полиэтилена.

Сфера использования стержневого пола

Благодаря своим повышенным эксплуатационным характеристикам
стержневой пол может быть использован в жилом помещении, в санузле, на лоджии,
в комнате, в зимнем саду, в спортзале, в офисных зданиях, складах, как элемент
системы антиобледенения.

Стержневой пол можно уложить на любой вид покрытия, без
исключений. Он идеально сочетается с таким привередливым материалом как
натуральная древесина, паркет или ламинированная доска. А ввиду того, что
монтируется стержневой карбоновый пол на тонкий слой стяжки, такая электрическая
система подогрева пола она является единственно подходящей для монтажа под
плитку или керамогранит. Помимо возможности установки, стержневая система
позволяет сэкономить на работах, в случае использования вместо стяжки клеевого
раствора и непосредственной укладки плитки.

Стержневой карбоновый теплый пол – плюсы и минусы

Преимущества:

• устойчивость элементов стержневого пола к воздействию
  агрессивных сред и механических нагрузок;

• расчетный срок функционирования системы – 50 лет;

• параллельная система соединения, которая обеспечивает
  сохранение работоспособности при повреждении греющего мата;

• высокий показатель теплоотдачи;

• эффективный нагрев (наиболее экономная система при наиболее
  высоком КПД);

• равномерный и быстрый обогрев помещения;

• благодаря инфракрасному излучению устраняет неприятные
  запахи;

• пожарная безопасность (наличие в составе стержня серебра не
  позволяет системе возгораться);

• нет электромагнитного излучения;

• малый вес (отсутствие нагрузки на перекрытия);

• может быть использован в комнатах с высоким уровнем
  влажности;

• относительная простота монтажа;

• возможность установки тяжелых предметов любой площади на пол
  (в частности мебели и бытовой техники). Система отрегулирует температуру пола в
  разных местах самостоятельно.

• наличие саморегуляции защищает пол от перегрева.

• возможен обогрев помещений большой площади.

Если разобраться, то приобретая стержневой инфракрасный карбоновый
пол – пользователь покупает систему обогрева пола, которая значительно
опережает по своим характеристикам системы аналогичного назначения.

Недостатки:

• монтаж выполняется только с заливкой стяжки. Это «мокрые»
  работы и отсутствие мобильности. В отличие от пленочной системы, нельзя забрать
  с собой при переезде;

• высокая стоимость (розничная цена – 1500-2685 руб./м.кв.)

Технические характеристики стержневого теплого пола

Общие характеристики немного отличаются в зависимости от
производителя, но анализ разных систем дает возможность привести усредненные
данные:

• ширина рулона – 830 мм;
• длина – 25000 мм;
• толщина мата – 3-3,5 мм;
• мощность на 1 м.кв. мата – 125 Вт/м. (температура стержня 60
  °C) – 170 Вт/м. (температура стержня 20 °C);
• энергопотребление на 1 м.п. – 20-50 Вт;
• максимальная температура поверхности – 60 °C.

Лучшие производители стержневого теплого пола

• K-Technologies – торговые марки GTMat, Unimat, RHE (Россия);
• GH Systems – торговые марки HOTmat (Южная Корея);
• SamMyungTech LTD – торговая марка EcoOndol (Южная Корея);
• GT – торговая марка GT (Южная Корея);
• Felix – торговая марка Excel (Южная Корея).

Заключение

Отзывы тех пользователей, кто уже установил систему
инфракрасный карбоновый теплый пол, позволяют утверждать, что это достойная
альтернатива существующим системам, как по части эксплуатационных свойств, так
и с точки зрения экономичности обогрева. Установка стержневого пола позволяет
сократить расходы на обогрев помещения до 50%.

Всё об устройстве
теплых полов

Карбоновый теплый пол

Карбоновый инфракрасный теплый пол

Стержневой карбоновый теплый пол

Структура

Основу теплого стержневого пола составляют карбоновые стержни, толщиной 0,3 см и длиной 83 см, изготовленные из высокопрочного, устойчивого к механическим воздействиям углепластика в оболочке из полиэстера и полиэтилена. Стержни состоят из множества нагревательных элементов (тонких углепластиковых нитей) и соединены между собой по параллельной схеме медным многожильным кабелем толщиной 2,5 мм в термостойкой оболочке толщиной 3 мм. Вся система запаяна в пленку.

Стержневой инфракрасный теплый пол отличается своей экономичностью, малым энергопотреблением. Он не загрязняет окружающую среду и безопасен в эксплуатации.

Принцип действия

Действие инфракрасного нагревателя аналогично обогреву солнечными лучами. Инфракрасные лучи (в длинноволновом диапазоне), проходя через напольное покрытие, нагревают тело человека, мебель, предметы. Воздух при этом не нагревается, поэтому остается влажным.

Карбоновый стержень — это саморегулируемый нагреватель, способный поддерживать температуру на одном уровне. Принцип регулирования следующий: с повышением температуры стержень нагревается, растет расстояние между нагревательными элементами. Это приводит к увеличению сопротивления, в результате чего снижается ток и температура начинает уменьшаться.

С понижением температуры все происходит в обратном порядке. Заданная величина температуры нагрева (величина тока) поддерживается терморегулятором. Средняя потребляемая мощность 116 Вт/п.м., есть менее и более (для холодных помещений) мощные маты.

Преимущества

• Благодаря принципу саморегулирования стержни можно укладывать под мебель, она не перегреется. Их монтируют в стяжку или под плиточный клей толщиной слоя не менее 2 см.
• Стержневой карбоновый теплый пол не боится влаги, поэтому его можно класть непосредственно под плитку без дополнительной гидроизоляции.
• Он не боится повреждений: если один или два стержня будут повреждены, нагреватель будет работать в отличие от кабельного теплого пола.

Монтаж

Монтаж карбоновый пол стержневой своими руками

Стержневой карбоновый пол монтировать легко. Его можно разрезать по длине кратно 9 (мощный) или 10 (обычный) сантиметрам. Допустимая длина одного нагревательного полотна до 25 м.

Материалы

• стержневой мат;
• подложка с отражающей поверхностью. Не рекомендуются подложки с алюминиевой фольгой, т.к. она проводит ток;
• комплект соединительный и концевой (гильзы, термоусадочные трубки);
• терморегулятор,
• датчик температуры,
• трубка гофрированная,
• соединительные провода,
• строительный скотч.

Инструмент и материалы для теплого пола

Инструменты

• нож строительный,
• отвертка,
• кусачки,
• фен технический,
• щипцы (для удаления изоляции с проводов),
• ножницы.

Порядок выполнения работ

1. Размечают на полу место укладки стержневого мата, а на стене — место расположения терморегулятора и штробят углубление под него и канавку к полу для прокладки проводов от термодатчика и от стержневого мата к терморегулятору. Устанавливают терморегулятор.
2. Пол выравнивают, удаляют мусор, застилают термоизоляционной пленкой встык. Места стыков проклеивают скотчем. Пленку можно приклеить к полу, прикрепить степлером или скотчем.
3. Рулон стержневого мата раскатывают, начиная от стены с терморегулятором. Если рулон нужно развернуть, пленку с одной стороны разрезают и полосу поворачивают на 180°. К теплоотражающей пленке полосы нагревателя приклеивают скотчем. В нескольких местах между стержнями в пленке мата и в теплоизоляции прорезают отверстия для лучшего сцепления стяжки с основанием.
4. Полосы мата соединяют между собой по параллельной схеме соединительными проводами через гильзы. Изолируют соединения, надев на них термоусадочные трубки и прогрев их феном.
5. Термодатчик вставляют в гофротрубку с помощью зонда, конец ее (ближний к датчику) закрывают пробкой. Трубку с датчиком укладывают между стержнями в прорезанную в пленке и теплоизоляции канавку и выводят к терморегулятору. Это делают для того чтобы при выходе датчика из строя можно было заменить его, не вскрывая пол.
6. К первой полосе мата подсоединяют силовые провода таким же способом, как и соединительные, и подводят их к терморегулятору.
7. Концы термодатчика и силового кабеля подсоединяют к терморегулятору по указанной схеме.
8. Проверяют систему на работоспособность. Еще раз поправляют положения всех соединений, чтобы они не выступали за уровень мата.
9. Заливают стяжку толщиной 2–5 см или кладут плитку на слой клея толщиной не менее 2 см.
10. После полной готовности стяжки (по инструкции к смеси) укладывают любое напольное покрытие.

Пленочный карбоновый теплый пол

Основное преимущество пленочных инфракрасных карбоновых полов в том, что они пригодны практически под любое напольное покрытие. Их не рекомендуют только под плитку и керамогранит. Они обладают такой же эффективностью, как и стержневой нагреватель пола, но более доступны по цене.

Инфракрасная пленка для пола

Разновидности

Инфракрасные пленочные полы различают по способу нанесения элементов нагрева на пленку. Они могут быть нанесены полосами или сплошным слоем.

• Полосы карбоново-графитной смеси наносят на полипропиленовое основание с помощью принтера. Толщина такой пленки 0,2–0,3 мм.
• Сплошная карбоновая пленка имеет многослойную структуру, которая включает в себя три рабочих и 5 (с каждой стороны) защитных слоев. В такой пленке используют чистый углерод. Толщина сплошной пленки 0,5 мм, срок службы до 50 лет. Она работает при порезах и порывах нагревающего слоя в любом месте.

Ламинирование предохраняет пленки от влаги, они пожаробезопасны и не плавятся при нагреве до 120°С.

На пленку можно укладывать любые напольные покрытия кроме кафельной плитки и керамогранита. Заливать предварительно стяжку по пленке не требуется.

Монтаж

Монтаж инфракрасной пленки

Монтаж пленочного теплого пола под ламинат и другие покрытия аналогичен по порядку работ с укладкой стержневых матов. Особенностью является способ крепления соединительных и силовых проводов к пленке: их следует вставлять между соединительной шиной и верхним слоем пленки и обжимать. В инструкции к пленочному полу это будет указано.

Карбоновые стержневые теплые полы: цена и производители

Укладка карбонового теплого мата под плитку

Карбоновый теплый пол купить можно в интернет магазине и в специализированных компаниях. Карбоновые стержневые инфракрасные полы на российский рынок поставляют производители из Южной Кореи. Есть несколько компаний, но большинство изделий идут с названием «Unimat».

Карбоновые пленочные полы, цены

Карбоновые пленочные полы также поставляют компании Южной Кореи. Цена инфракрасной пленки с нанесенным нагревательным слоем в виде полос 275–550 руб. за 1 метр. Пленка со сплошным углеродным слоем при той же ширине стоит от 1200 до 1700 руб. за погонный метр.

Экономия энергоресурсов — это не только государственное дело, но и забота каждого о сокращении своих расходов на обогрев дома или квартиры. Карбоновые инфракрасные теплые полы позволят каждому собственнику жилья экономить электроэнергию с комфортом.

Монтаж пленочного теплого пола видео

Рекомендуем похожие статьи

Одним из вариантов основного или дополнительного обогрева индивидуальных жилых домов является…

В квартирах многоквартирных домов полы приходится утеплять чаще всего на первых…

Ламинат — одно из наиболее распространенных напольных покрытий эконом класса. Качественное…

Карбоновый теплый пол – высокоэффективная система обогрева с высокими техническими показателями

Карбоновый теплый пол по своим техническим характеристикам занимает одно из первых мест среди систем обогрева жилых помещений. Основным достоинством его является эффективность и безопасность применения. Выпускают два вида такого отопительного оборудования, которые отличаются конструктивными показателями и способом укладки. Как устроена карбоновая система обогрева пола и в чем особенности ее установки?

Устройство и принцип работы

Теплый карбоновый пол относится к электрическим отопительным устройствам. Нагрев полового покрытия осуществляется за счет инфракрасного излучения. Диапазон действующих волн составляет 5 – 20 мкм.

Такой процесс в системе происходит благодаря ее конструкции, которая состоит из нагревательных полос или стержней, заполненных карбоновой смесью. Каждый элемент скреплен проводниками из меди, через которые поступает электрический заряд.

Все провода и греющие детали облачены в защитную полипропиленовую оболочку. Поэтому карбоновое отопительное оборудование не боится воздействия влаги. За счет параллельного типа соединения ИК система обогрева способна функционировать даже при повреждении отдельных ее участков.

Инфракрасное излучение, которое выделяет электрическое карбоновое устройство, позволяет равномерно прогреть всю площадь напольного покрытия. При этом тепло распространяется на окружающие предметы. Благодаря таким свойствам воздух в помещении не пересушивается и создается, благоприятный микроклимат.

Карбоновый теплый пленочный пол

Виды карбоновых систем

Карбоновая система теплого пола выпускают двух типов – пленочное и стержневое покрытие. Оборудование имеет различную конструкцию и технические характеристики.

Пленочные полы

Устройство представляет собой сплошное термостойкое пленочное покрытие, между слоями которого расположены карбоновые полосы. Нагревательные элементы между собой спаяны с помощью медных шин.

Пленка, изготовленная из качественного прочного полипропилена, выдерживает высокий температурный режим – до 120 градусов по Цельсию. При этом материал совершенно не деформируется и не теряет первоначальных характеристик.

Один рулон пленочного теплого пола имеет длину 50 метров, а ширина его колеблется в пределах от 50 до 100 сантиметров. Толщина полипропиленового слоя может быт в пределах 0,23- 0,47 миллиметров.

Монтаж пленочной системы обогрева производится сразу под финишное покрытие при условии наличия правильно оформленной ровной основы пола. Благодаря этому значительно облегчается весь процесс укладки и демонтажа оборудования.

В зависимости от категории карбонового пленочного материала потребляемая мощность таких теплых полов может иметь показатели от 130 до 400 ватт на метр квадратный. При этом соответствующая максимальная температура нагрева поверхности составляет от 40 до 80 градусов. Расход энергии в процессе работы системы не превышает 25,-35 ватт в час.

Укладка нагревательной карбоновой пленки

Стержневой пол

Такой вид карбонового теплого покрытия имеет другую конструкцию. Состоит система из заполненных смесью из карбона стержней. Такие гибкие элементы нагрева изготовлены из крепкого полимера, который обладает высокой термостойкостью.

Каждый стержень между собой соединен многожильным проводником из медного сплава. Все провода покрыты защитным полипропиленовым слоем. Параллельное их подключение позволят бесперебойно работать оборудованию при выходе и строя отдельных нагревательных участков.

Стержневой карбоновый теплый пол

Инфракрасное излучение, возникающее в процессе поступления электричества к карбоновым стержням, полностью прогревает всю площадь полового покрытия. Одновременно с этим при сильном нагреве отдельных зон мощность системы снижается. Такое свойство позволяет исключить возможность перегрева конструкции и прокладывать оборудование в местах, где располагаются крупные предметы интерьера помещения.

Монтаж стержневого устройства обогрева выполняется исключительно в стяжку. Если предполагается финишное покрытие из керамической плитки, то можно размещать систему в слоях клеевого раствора. При этом для укладки карбонового теплого пола стержневого типа обязательно требуется специально подготовленное основание с хорошей теплоизоляционной защитой.

Функционируют стержневые теплые полы с максимальным нагревом рабочей поверхности 60 градусов. Расход электрической энергии в процессе работы составляет от 20 до 50 ватт в час.

Пленочная и стержневая отопительная система отличается своей универсальностью, так как оборудование можно устанавливать под финишное покрытие пола любого типа. При этом качество обогрева совершенно не снижается.

Укладка стержневых нагревательных матов

Критерии выбора

На современном рынке представлены карбоновые теплые полы от различных производителей с отличительными техническими параметрами. Поэтому часто потребителю трудно определится с выбором качественной подходящей системы обогрева.

Чтобы правильно подобрать модель карбонового отопительного оборудования следует учитывать такие факторы:

1. Мощность прибора. При установке системы в качестве дополнительного обогрева помещения можно обратить внимание на изделия с небольшой мощностью. Если предполагается карбоновый теплый пол как основной элемент отопления или для нагрева помещений большого объема, то лучше приобретать установку с более высокими показателями.
2. Способ установки. Карбоновые полы могут укладываться сразу на черновую поверхность или монтироваться в стяжку. Если заливка пола в квартире не предусматривается, то лучше выбрать пленочный пол. Его можно установить сразу под плитку, линолеум или ламинат.
3. Комплектация системы. При покупке комплекта теплого следует внимательно изучить все элементы, которые входят в комплект к оборудованию. Стержневой обогрев должен иметь терморегулятор и датчик. Также рекомендуется проверить все детали системы на целостность конструкции.
4. Качество изделия. Лучше всего приобретать устройство обогрева пола в специализированных магазинах от известных изготовителей. Это обусловлено тем, что на стихийных рынках можно выбрать совершенно низкого качества товар, который не будет соответствовать заявленным характеристикам.

Также при подборе системы берется в расчет климатические условия местности, характер теплоизоляции и размер помещения.

Преимущества и недостатки

Теплые карбоновые полы относятся к системам с высокими техническими характеристиками. Их устанавливают как в жилых помещениях, так и хозяйственных постройках. Часто используют такой способ обогрева в зданиях общественного типа.

Широкое применение пленочного и стержневого карбонового отопительного оборудования обусловлено множеством преимущественных сторон. К основным достоинствам установки таких систем можно отнести:

• имеют небольшой вес устройства, что позволяет применять его для любых перекрытий;
• обеспечивают быстрый и равномерный прогрев всей поверхности пола;
• возможность установки для любых финишных покрытий;
• не выделяют вредных веществ, включая электромагнитные излучения;
• обладают защитой от перегрева и возгорания;
• конструкция системы позволяет проводить укладку в помещениях с различной планировкой
• возможность установки в комнатах с высоким уровнем влажности;
• в процессе работы расходуется небольшое количество электрической энергии.

Карбоновые инфракрасные теплые полы отличаются надежностью и длительным эксплуатационным сроком. Система е боится пониженного температурного режима и при отключении не меняет своих технических показателей.

К недостаткам использования электрического отопительного устройства такого типа часто относят сравнительно высокую стоимость оборудования. Если брать во внимание стержневые системы, то часто отталкивает необходимость установки в половую стяжку. Пленочные же устройства имеют невысокую защиту от механического воздействия. Но наряду с достоинствами такие недостатки совершенно незначительные.

Технология монтажа

Укладка карбонового теплого покрытия пола не составляет особой сложности. Поэтому сделать ее можно своими руками. В процессе монтажных работ следует учитывать тип системы обогрева, так как установка оборудования стержневого и пленочного типа имеет существенные отличия.

Устройство карбонового пленочного теплого пола

Пленочный

Монтаж пленочного инфракрасного обогрева проводится на ровную чистую поверхность. Процесс укладки состоит из таких этапов:

1. Расстелить по всей площади основания теплоотражающее покрытие. Места стыков зафиксировать скотчем, а углы можно укрепить с помощью степлера.
2. Сверху уложить карбоновую пленку. Для удобного размещения материал можно разрезать по намеченным линиям. В других участках отделять пленку нельзя.
3. На каждую полосу из меди закрепить контактный зажим гладкой его частью к низу.
4. Все участки отреза с выходящей наружу медной полосой изолировать.
5. Полотна пленки должны, повернуты медными проводами к половому основанию, чтобы она не смещалась, рекомендуется в нескольких местах закрепить ее при помощи скотча.

После этого можно устанавливать регулятор. Его следует располагать возле электрической проводки на стене. Подключение пленочного оборудования к сети проводится со стороны расположения терморегулятора. Места подсоединения каждой полосы обязательно изолируются.

Все схемы подключения к терморегулятору теплого пола указаны в инструкции, прилагаемой к прибору. Датчик монтируется под пленочную полосу. Размещать его следует вблизи регулятора.

Стержневой

Нагревательные маты стержневого пола укладываются на разложенную по всей площади помещения подложку. Монтаж такой системы обогрева осуществляется на расстоянии от стен 20 сантиметров.

Устройство стержневого карбонового пола

Для установки стержневого пола необходимо:

1. Подложку разместить по всей поверхности пола, и закрепить стыки.
2. Сверху расстелить нагревательный мат. Укладка его должна проводиться в направлении от одной стены к другой.
3. Для разворота стержневых полотен провода необходимо аккуратно разрезать скрепляющий маты кабель.
4. После заполнения всей поверхности пола нагревательными матами требуется провести фиксацию всей конструкции скотчем.
5. В местах разъединения проводов необходимо скрепить термоусаживаемыми трубками с силовым кабелем системы. Последний кабель полностью изолируется социальной гильзой.

Подключение к терморегулятору выполняется согласно предоставленной производителем схеме. Датчик заводят в гофрированную трубку.

После завершения монтажных работ осуществляется проверка системы. Для этого оборудование подключают к сети на пятнадцать минут и проверяют показатели температуры нагрева.

Сверху стержневой теплый пол заливается цементно-песчаным раствором. Слой стяжки должен быть не меньше двух сантиметров. Такие же параметры учитываются при укладке на систему плиточного клея.

Правильно установленный карбоновый теплый пол совершенно прост в эксплуатации. Система работает практически бесперебойно, поддерживая необходимую температуру в помещении. Для продления срока использования оборудования рекомендуется периодически делать проверку соответствия заданного режима на всех участках полового покрытия. Такое тестирование позволит исключить значительных поломок и позволит сэкономить на ремонте отопительного устройства.
