Устройство водяного отопления своими руками

Водяное отопление в частном доме: правила, нормы и варианты организации

Климатические условия средней полосы и севера Евразии требуют теплоизоляции домов, однако одного утепления недостаточно. Потери тепла необходимо компенсировать с помощью обогревательной системы. Водяное отопление в частном доме является распространенным и наиболее эффективным способом.

Качество работы отопительного контура напрямую зависит от особенностей проектирования, выбора отопительного устройства и типа разводки. Как определиться с оборудованием и наиболее подходящей схемой, узнаете, ознакомившись с предложенной нами статьей. Представленная информация опирается на требования строительных нормативов.

Мы подробно описали принцип устройства водяной системы отопления, разобрали типичные варианты устройства. Для оптимизации восприятия непростой темы приложили схемы, фото-подборки и видео.

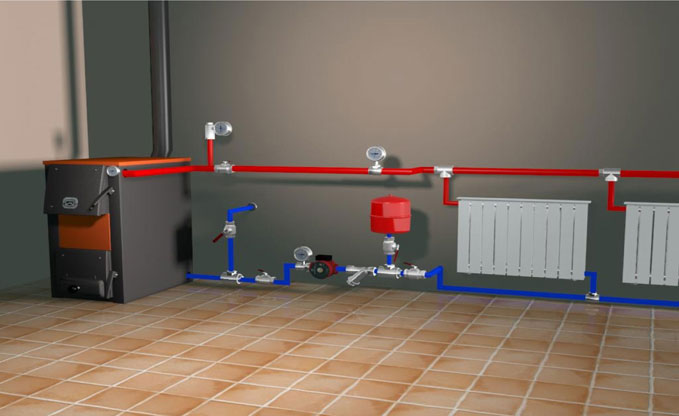

Структура и принцип работы

Обогревательные конструкции с жидким теплоносителем имеют похожий комплект составляющих частей, это:

  • Отопительное оборудование – котел (газовый, жидко- или твердотопливный), печь, камин.
  • Замкнутый контур в виде трубопровода, обеспечивающий непрерывную циркуляцию нагретого и остывшего теплоносителя (антифриза).
  • Приборы отопления – металлические ребристые, панельные или гладкотрубные радиаторы, конвекторы, трубопроводы водяных теплых полов.
  • Запорная арматура, необходимая для отключения отдельных приборов или линий системы для ремонта и обслуживания;
  • приборы для регулировки и контроля за работой системы (расширительный бак, манометр, клапаны сброса и др.).
  • Циркуляционные насосы, применяемые для создания принудительной подачи теплоносителя, иногда для обеспечения стабильного давления в системе устанавливается повысительный насос.

Если неподалеку проложена централизованная газовая магистраль, наиболее экономичным решением является установка газового котла.

При отсутствии центральных сетей для независимой системы газоснабжения придется устанавливать газгольдер. Однако этот вариант применим лишь в случае обустройства усадьбы достаточно большой площади.

В коттеджах, построенных на небольших участках в негазицицированных районах, автономную работу газового отопительного оборудования обеспечит обычный баллон. В качестве альтернативного решения можно воспользоваться печами на жидком или твердом топливе, и только в крайнем случае – дорогими электрическими устройствами.

Предпочтение водяному отоплению в загородных домах отдают благодаря простому принципу работы. Нагреваясь в котле до определенной температуры, вода под давлением подается в трубы, ведущие к радиаторам или конвекторам.

По типу движения теплоносителя по отопительным контурам они подразделяются на:

  • Естественные (гравитационные). Циркуляцию теплоносителя в них стимулируют природные явления, согласно которым нагретая вода устремляется вверх, а после отдачи тепла радиаторам и остывания возвращается вниз. Там она вновь попадает в котел, чтобы возобновить цикличное перемещение.
  • Искусственные (они же насосные или принудительные). За циркуляцию теплоносителя в принудительных схемах отвечает циркуляционный насос, который с одной стороны контура нагнетает горячий теплоноситель, а с другой засасывает охлажденную воду.

Гравитационная схема – самый простой и доступный для самостоятельной реализации вариант. В его составе минимум оборудования. Это магистрали обратки и подачи, котел, расширительный бачок открытого типа, радиаторы. Т.к. движение теплоносителя не требует насосной стимуляции, системы абсолютно энергонезависимы.

К плюсам естественного отопления стоит отнести незначительные по сравнению с насосным аналогом расходы на сооружение. Их не надо оснащать сложными техническими устройствами, не отличающимися дешевизной. В процессе эксплуатации нет затрат на электроэнергию.

Веский минус гравитационных систем заключается в крайне ограниченном радиусе действия. Работать в полную силу они могут при горизонтальной протяженности до 30 м. Подобное отопление долго “разгоняется” после простоя. Есть риск замерзания теплоносителя в открытом бачке в морозный период.

Принудительная циркуляция хороша тем, что свободно обрабатывает многоэтажные дома с разветвленной и протяженной отопительной сетью. Схема эффективней предыдущего типа, но дороже и сложнее в сооружении. Перед ее строительством необходимо сделать грамотные расчеты и разработать проект.

Отопление с искусственной циркуляцией оснащается не только насосами, но и всевозможными техническими устройствами для регулировки теплоотдачи и контроля работы системы. В их числе автоматические и механические воздухотоводчики, терморегуляторы, манометры, предохранительные клапаны для сброса избытка теплоносителя в канализацию и др.

Оборудование принудительного отопления необходимо подбирать на основе расчетов. Например, для движения теплоносителя по каждым 10 м отопительного контура необходимо 0,6 м напора, создаваемого насосом. Для того чтобы подобрать необходимое устройство, надо точно знать протяженность трубопровода и гидравлическое сопротивление на всех участках.

Читайте также:  Дизайн-проект кухни-гостиной в современном стиле

Нередко бывает, что для оснащения искусственного водяного отопления загородного дома недостаточного одного насоса. Тогда устанавливается дополнительный циркуляционный аналог или повысительный насос.

Главный недостаток принудительного отопления заключается в зависимости от непрерывных поставок электроэнергии. На случай перебоев рекомендовано запастись генератором, который тоже не отличается низкой ценой.

Нормы и требования к автономному отоплению

Перед проектированием отопительной конструкции необходимо заглянуть в СНиП 2.04.05-91, где изложены основные требования к трубам, обогревательным приборам и запорной арматуре.

Общие нормы сводятся к тому, чтобы обеспечить в доме комфортный микроклимат для проживающих в нем людей, правильно оборудовать систему отопления, предварительно составив и утвердив проект.

Многие требования сформулированы в виде рекомендаций в СНиП 31-02, который регламентирует правила строительства одноквартирных домов и обеспечения их коммуникациями.

Отдельно оговариваются положения, связанные с температурой:

  • параметры теплоносителя в трубах не должны превышать отметки +90ºС;
  • оптимальные показатели находятся в рамках +60-80ºС;
  • температура наружной поверхности нагревательных приборов, находящихся в зоне прямого доступа, не должна превышать 70ºС.

Трубопроводы систем отопления рекомендовано устраивать из латунных, медных, стальных труб. В частном секторе преимущественно используются полимерные и металлопластиковые трубные изделия, допущенные к применению в строительстве.

Способ прокладки отопительного трубопровода может быть:

  • Открытым. Предполагает прокладку по строительным конструкциям с креплением клипсами и хомутами. Допускается при устройстве контуров из металлических труб. Использование полимерных аналогов разрешено, если исключается их повреждение от термического или механического воздействия.
  • Скрытым. Предполагает прокладку трубопроводов в штробах или каналах, выбранных в строительных конструкциях, в плинтусах или за защитно-декоративными экранами. Замоноличивание контура допускается в постройках, рассчитанных минимум на 20 лет эксплуатации и при сроках службы труб не менее 40 лет.

В приоритете открытый способ прокладки, потому что проектирование трассы трубопровода должно предусматривать свободный доступ к любому элементу системы для проведения ремонта или замены.

Трубы скрывают в редких случаях, только тогда, когда подобное решение продиктовано технологической, гигиенической или конструктивной необходимостью, например при устройстве “теплых полов” в бетонной стяжке.

При открытой прокладке магистрали участки, пересекающие неотапливаемые помещения, должны быть обеспечены теплоизоляцией, соответствующей климатическим данным региона строительства.

Трубопроводы автономного отопления с естественным типом циркуляции должны устанавливаться в сторону движения теплоносителя, чтобы нагретая вода самотеком достигала батарей, а после остывания тем же способом двигалась по магистрали обратки в котел. Магистрали насосных систем сооружаются без уклона, т.к. в нем нет необходимости.

Устройство водяного отопления своими руками

Помещение, в котором холодно зимой, непригодно ни для работы, ни для жизни. Городские жители, проживающие в многоэтажных домах, могут не заботиться об отоплении с началами холодов, а вот тем, кто проживает за городом в частных домах, приходится решать вопросы, связанные с отоплением, самостоятельно. Ранее было вполне достаточно иметь камин или печное отопление, но в наше время, когда размеры загородных домов достаточно увеличились, такие способы отопления уже не справляются со своей задачей. Тепла просто не хватает на обогрев сотен метров жилья.

В помещении, где установлен котел, необходима система вентиляции. Рекомендуется обустроить воздуховод, которой позволит регулировать поступление кислорода.

Существует три современных и основных вида обогрева жилья: воздушное, электрическое и водяное отопление своими руками. То есть источниками энергии в этих случаях является газ, твердое топливо и вода. Электрическое отопление самое дорогостоящее вне зависимости от вида оборудования. К тому же требуется постоянная подача электропитания. Газовое отопление обходится не намного дешевле, и это достаточно небезопасный вид обогрева жилья. Оптимальным вариантом отопления считается водяное.

Для того чтобы монтаж водяного отопления своими руками в загородном доме сделать по правилам, нужно располагать хотя бы элементарными навыками проведения строительных работ.

Изготовление отопительной системы — это достаточно специфическое мероприятие, предполагающее выполнение достаточно разнообразных монтажных работ. Качественное отопление получится только в случае грамотного проведения всех необходимых конструкционных этапов.

Читайте также:  Кабель АСБ: расшифровка, технические характеристики

Водяное отопление: общие характеристики

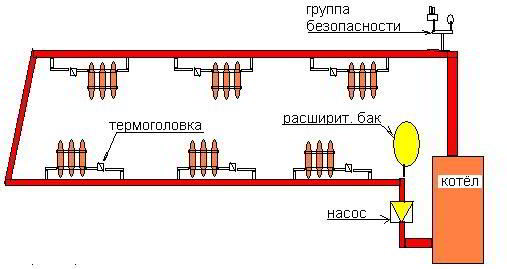

Схема водяного отопления с горизонтальной разводкой.

Система водяного отопления для владельца имеет достаточно преимуществ перед другими видами отопления. Оно практично, так как котел, используемый в водяном отоплении, не требует специального помещения и может быть размещен своими руками в подвале, на кухне или в другом удобном месте.

Специалистами были произведены расчеты, по которым стало понятно, что данная система и практична, и экономична, потому как может обеспечить достаточную экономию топлива по сравнению с печным отоплением — 20% и более. Самая обычная схема водяного отопления успешно функционирует благодаря естественной циркуляции любого теплоносителя и не требует дополнительной помощи, обеспечиваемой специальным насосом.

Движение воды осуществляется благодаря разнице внутреннего давления холодных и горячих масс теплоносителя. В главном стояке создаваемое давление всегда имеет показатели ниже, чем в стояках охлаждения. Непрерывный процесс перемещения теплоносителя происходит из-за того, что нагретую воду из котлов выталкивает холодная вода, возвращающаяся из отопительных батарей.

Водяное отопление: обязательные требования

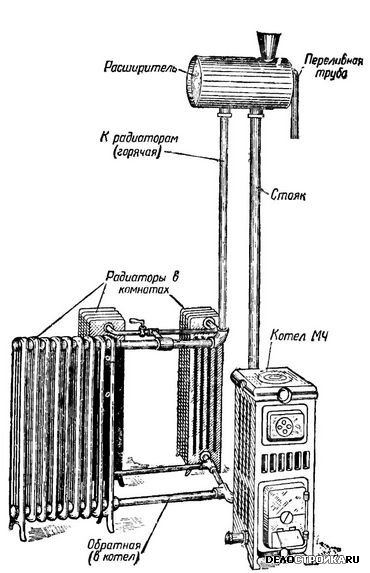

Схема разводки труб.

Основной стояк необходимо утеплить своими руками для того, чтобы поддержать постоянную циркуляцию теплоносителя в системе. Сам процесс перемещения будет происходить, пока система наполнена, выполняется нагрев теплоносителя и разница температур горячих и холодных потоков не менее 25 градусов по Цельсию.

Если в каком-то случае необходимо, чтобы циркуляция воды проходила быстрее, то сделать это возможно, увеличив по высоте расстояние от котла до самих отопительных приборов. А вот при уменьшении расстояния нужно знать, что минимальное удаление котла от батарей не может быть меньше 3 метров. Именно поэтому оптимальное расположение водяного котла — в помещении подвала здания, там же, где можно хранить и топливо, применяемое для данной системы отопления. Если же нет подвала в доме, то котел вполне можно установить своими руками и на цокольном этаже, но в этом случае необходимо будет сместить по вертикали центр котла на 20-25 см от линии оси приборов отопления при помощи так называемого приямка, то есть заглубления в полу цоколя.

Почти все системы водяного отопления используют принцип естественной циркуляции воды, который действует в пределах 15-30 м. Именно это расстояние нужно для падения давления воды для преодоления трения внутри системы. Для того чтобы данный показатель снизить, в системе применяют трубы с большим диаметром, имеющие достаточно широкие проходные отверстия.

Очень часто схемы отопления заказываются под определенное жилье специалистам, что дает возможность учесть все малейшие нюансы системы для правильной и эффективной ее работы.

Преимущества и характеристики двухтрубной системы отопления

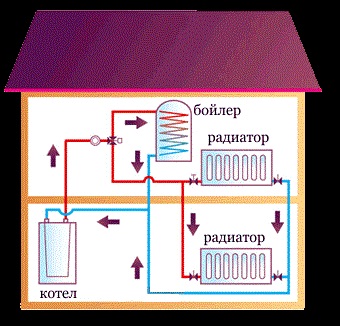

Принцип работы водяного отопления.

Двухтрубная система названа так именно потому, что в ней используются две (или более) отдельные трубы или стояка для подачи горячей воды в отопительную систему и несколько труб для отвода охлажденной воды. В то же время однотрубные системы имеют один стояк или трубу для тех же целей, что работает не так эффективно, как в двухтрубной системе отопления. Поэтому жители частных домов намного чаще устанавливают своими руками именно двухтрубное отопление.

В свою очередь, двухтрубное отопление тоже имеет наиболее эффективную систему обогрева помещения, это кустовая система. Реализуется она благодаря прокладке горячих труб и труб обратки на уровне батарей отопления.

Отопительные батареи сдвигаются так, чтобы было возможно достичь минимума в расходе теплоносителя. Кустовая система названа так из-за своего характерного расположения приборов отопления: они напоминают печь для обогрева своей поверхностью помещения. Необходимого уровня температуры в помещении достичь несложно, а вот энергетический расход получается минимальным.

Основные звенья отопления

У систем отопления существуют следующие основные звенья:

Схема двухтрубного водяного отопления загородного дома.

  • котел;
  • термостатический клапан;
  • предохранительный клапан;
  • циркуляционный насос (для принудительного управления циркуляцией теплоносителя);
  • мембранный расширительный бак;
  • вентиль (шаровой кран);
  • радиатор.

Стандартный комплект для подключения системы состоит из следующих деталей:

  • обычные переходники;
  • трубы;
  • заглушки;
  • ручной воздухоотводчик;
  • ключ для выпуска воздуха;
  • переходники с правой и левой резьбой;
  • футорки;
  • специальный инструмент для навинчивания переходников.
Читайте также:  Выкройки декоративных подушек своими руками

Система отопления своими руками

В первую очередь для котла следует изготовить бетонный помост высотой в несколько сантиметров и площадью в соответствии с размерами агрегата, а можно использовать листовое железо, накрытое асбестовым листом. После завершения монтажа котла своими руками его необходимо присоединить к дымоходному каналу, тщательно замазав все зазоры глиняным раствором. Цементный раствор для этих целей негоден, так как не выдерживает высокой температуры и трескается.

При обустройстве водяного отопления следует придерживаться следующих правил:

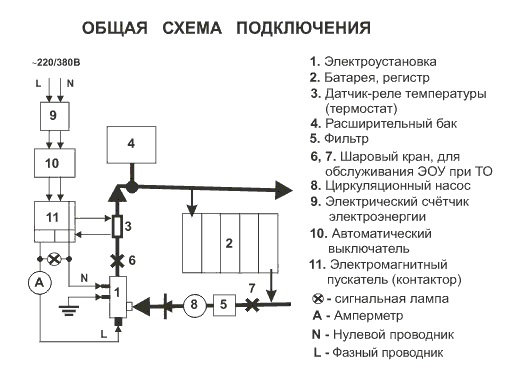

Схема монтажа электродного котла.

  • котел, работающий на газе, даже при наличии в доме подвала ни в коем случае нельзя в него помещать — это грубое нарушение норм пожарной безопасности;
  • в помещении, где находится котел, необходима система принудительной или естественной вентиляции. Также рекомендуется обустроить воздуховод специальной заслонкой, которая позволит регулировать поступление кислорода;
  • трубы для ввода в котел должны иметь тот же диаметр, что и трубы выхода из котла, при этом запрещено использовать переходники;
  • обвязка отопительного котла вне зависимости от его типа осуществляется только металлическими трубами. Металлопластиковые можно использовать на достаточном удалении от котла.

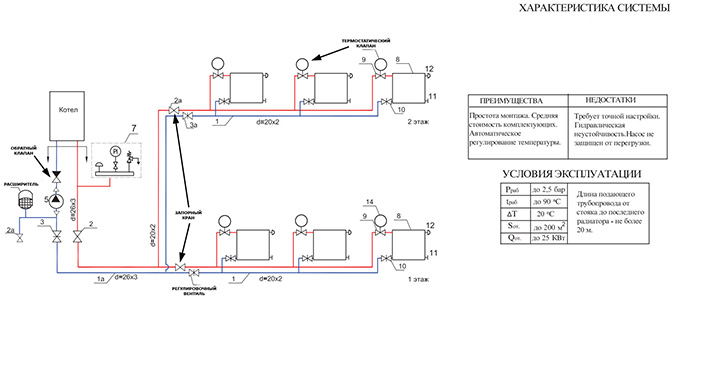

Схема отопления двухэтажного дома.

Помимо правил существуют и дельные советы, к которым также стоит прислушиваться:

  • при использовании кустового варианта отопления обратную линию удобно вести у пола, если на пути прокладки отсутствуют двери. При необходимости пороги обычно обходят П-образной трубой или прокладкой части трубы под полом;
  • используя подпольную прокладку трубы, не стоит применять соединительные элементы, так как при их протечке это невозможно будет определить визуально;
  • подпольный участок трубы нужно утеплить минеральной ватой;
  • при необходимости верхний участок разводки под горячую воду закрепляют на расстоянии 50 см от потолка, но именно такой вид разводки портит внешний вид помещения и увеличивает теплопотери в 2-3 раза через перекрытия и стены;
  • для улучшения вида помещения трубы горячей разводки лучше расположить на чердаке, но их обязательно очень тщательно утеплить.

Схема прокладки труб: что нужно при этом учесть

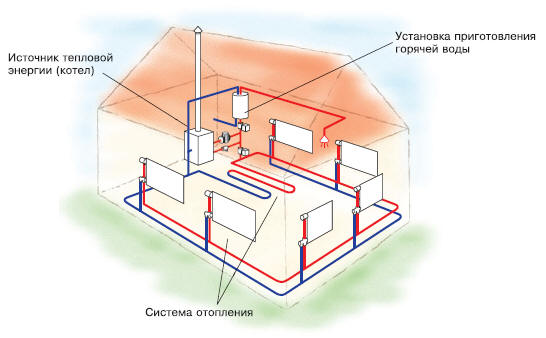

Схема устройства центрального водяного отопления.

При невозможности воспользоваться услугами специалиста схему прокладки труб в доме придется продумывать самостоятельно. Необходимо отобразить на плане будущее расположение стояков, труб подводки воды, радиаторов в доме. Стоит помнить, что оптимальное расположение радиаторов — под окнами, так поднимающийся теплый воздух не будет давать стеклам запотевать.

Также стоит понимать, что очень длинные отрезки труб и большое количество на них различных изгибов будет замедлять в системе циркуляцию воды или другого теплоносителя. Во время планировки расположения труб стоит учесть, что отопительный котел нужно расположить значительно ниже, чем горизонтальный центр радиаторов для правильной циркуляции теплоносителя в отопительной системе.

Помимо металлических или оцинкованных труб, входящих и выходящих из котла отопления, для всей остальной системы можно выбрать медные, металлопластиковые или все те же оцинкованные или металлические трубы. Не стоит использовать полипропиленовые трубы, так как они легко прогибаются на значительных участках под тяжестью теплоносителя и к ним нельзя подключить более двух радиаторов.

При составлении схемы прокладки труб своими руками в обязательном порядке нужно выставить уклон в направлении стока воды в системе — это около 5 мм на 1 м трубопровода.

Установка расширительного бака

Расширительный бак устанавливается не менее, чем на 3 метра выше котла. Баки бывают закрытого и открытого типа и имеют средний объем 30 литров, что является оптимальным объемом для отопительной площади в 100 м². Открытые баки похожи на кастрюли с трубкой в днище, присоединенной к отопительному контуру, и с трубкой в боку, которая соединена с переливной магистралью.

Закрытые баки имеют форму шара, внутри которого имеется разделение на две половины для воздуха и воды. Мембрана, обеспечивающая это разделение, при необходимости гнется и выталкивает через клапан воздух, возвращаясь в обычное положение после того, как давление снижается. Закрытый бак в обязательном порядке требует установки группы безопасности котла (воздухоотвод, предохранительный клапан, манометр).

При расчете мощности прибора, осуществляющего отопление, можно руководствоваться следующим правилом – на 10 кв.м. помещения приходится 1 кВт мощности котла.
Стоит учитывать даже те помещения, в которых нет радиатора (например, кладовые). Мощность отопительного устройства равна или чуть меньше сумме мощностей всех секций.

Устанавливаем отопление: схема и порядок работ

Водяное отопление своими руками производится по четкому плану действий.
Итак, у вас нарисована схема частного дома, на ней отмечены будущие батареи, просчитана длина труб, вы уже определились с системой отопления дома, изучили видео и готовы приступать к строительным работам своими руками.
По возможности, система секций должна быть шире оконного блока.
Однако на практике это не всегда выдерживается. Если окна частного дома не пропускают холодный воздух внутрь помещения, то суммарная длина всех секций может быть меньше, чем окно.
Установка радиаторов осуществляется четко по уровню и всегда ниже оконного проема. Красота, конечно, важна, но не первостепенна.
Случайно допущенный уклон, даже небольшой, создаст эффект подземной речки – со стороны приподнятого края будет раздаваться журчание жидкости. Поэтому проверяйте установку уровнем.
Важно соблюсти расстояния от пола и от стен. Идеальным принято считать расстояние от батареи до стены 3-5 м, а до пола – не более 10 см.
Для удаления случайно попавшего воздуха стоит вмонтировать вентиль или кран Маевского.
К развешенным радиаторам подводится штроба. Рассчитайте так, чтобы остался паз глубиной 4-6 мм от фитинга до края — при нагреве труба может увеличиться.
Используйте длину менее 10 метров или вваривайте изгибы для компенсации теплового расширения.
Есть варианты применения медных или нержавеющих труб, однако наиболее хорошо себя зарекомендовали в сочетании «цена-качество» армированные полипропиленовые.
Они относительно недорогие и их удобно монтировать.
Существуют разные модели подключения радиаторов, проводящих водяное теплоснабжение.
Нижняя схема (подвод и отвод присоединяются к нижним патрубкам секций), она чревата теплопотерями 12-15% и неравномерным прогревом батарей.
Ее стоит принять во внимание, когда есть риск попадания в систему песка и взвесей – они будут вынесены в грязевой фильтр.

При одностороннем подключении подвод монтируется к верхней части секции, а обратка – к нижней части этой же секции. При таком подключении все секции прогреваются равномерно.
Если количество секций значительно, то оптимально применять диагональное подключение. Оно отличается от одностороннего тем, что отвод монтируется к нижней части противоположной секции.
Когда ясна схема подключения секций батарей отопления, приступаем к установке системы труб.
Конечно, стоит посмотреть видео монтажа и потренироваться на обрезках, оставшихся после того, как окончена установка трубы в штробу.
Оплавляем трубу и фитинг разогретым до 260 градусов паяльником. Совмещение нужно производить путем вдавливания меньшего сечения в большее.

При совмещении следует избегать вращения, это негативно скажется на прочности соединения. После завершения монтажа системы, можно опробовать ее работоспособность.
Не забывайте, что для первого пуска газового котла отопления нужен специалист, а запуск печи вполне допустимо осуществить самостоятельно.
До закрытия внутренней разводки отопления следует убедиться, что нарисованная схема полностью реализована, швы не подтекают, расширение от нагрева не создает дополнительного давления на стенки штробы, в системе не слышно журчания.

Можно пробовать повышать и понижать температуру отопления, проверяя, не появились ли подтекания, изгибы или шумы.

Монтаж системы отопления на этом закончен. Теперь самое время приступать к внутренней отделке помещения.
Важно помнить, что отопление стоит спроектировать еще на этапе строительства дома. При эксплуатации должны соблюдаться все нормы противопожарной безопасности.
Качественный прогрев дома отоплением до комфортных показателей осуществим только тогда, когда теплопотери через окна и стены минимизированы.
Приведенная выше схема монтажа водяного отопления позволит произвести работы в доме даже без опыта. Создать водяное теплоснабжение в доме или на даче своими руками вполне посильно любому владельцу.

Водяное отопление частного дома: схемы монтажа своими руками

Качественная отопительная система — один из самых важных факторов комфортного жизнеобеспечения в домах. Сложно представить себе жильё, в котором отсутствуют обогревательные приборы. Ещё не так давно большинство жителей нашей страны использовали для обогрева домов дровяные печи. Естественно, что в наше время постоянного прогресса такая система стала неактуальной и её всё чаще заменяют более современным водяным отоплением, работающим на газе.

Водяное отопление в частном доме основано на принципе циркуляции теплоносителя по трубопроводу и отопительным радиаторам. При этом движение воды происходит от основного обогревательного элемента — котла по всем узлам системы, после чего остывший теплоноситель возвращается обратно в отопительный прибор для повторного нагрева. При этом схема обвязки отопления не так уж и сложна и поэтому под силу для самостоятельного воплощения. Но перед этим нужно ознакомиться с особенностями проведения монтажных работ.

Особенности монтажа водяной системы отопления

В первую очередь нужно понимать, что водяное отопление основано на законах физики — горячий теплоноситель поднимается, а остывшая вода стекает вниз. Проще говоря, теплоноситель будет циркулировать с большей интенсивностью при большей разнице температур жидкости, вытекающей из котла и водой, возвращающейся в прибор по трубам обратки. Оптимальным показателем является разница температуры 25° C. При этом для усиления такого эффекта используют определённые приёмы:

  • котёл должен размещаться в нижней точке отопительной системы приблизительно на 2-м ниже труб и радиаторов;
  • стояк, по которому циркулирует теплоноситель должен быть качественно утеплён;
  • длина труб водяного отопления дома с естественным способом циркуляции не должна превышать 30-м;
  • в одноэтажном доме схема отопления с естественной циркуляцией подразумевает размещение труб обратки под определённым углом;
  • исходя из общей протяжности труб отопительной системы, подбирается их диаметр: чем длиннее трубопровод, тем больше его диаметр.

Если рассматривать двухэтажные постройки, то схема водяной системы отопления дома подразумевает установку наноса. В противном случае качественно обогреть верхний этаж, не получиться.

Выбор отопительного устройства

Систему водяного отопления можно воплотить с помощью газового котла, электрического аналога или твердотопливного устройства. При этом газовое оборудование считается самым практичным и удобным в эксплуатации. Если возможности провести газ в дом нет, то хорошей альтернативой будет электрический котёл или его твердотопливный аналог.

Если рассматривать котёл, работающий на твёрдом топливе, то его эксплуатация обходится намного дешевле, чем электрического аналога, так как он работает на дешёвых ресурсах – дровах, угле или пеллетах. Электрическое отопление оптимально подойдёт для дачного домика, где нет необходимости обогревать помещение ежедневно.

Водяная система теплоснабжения в небольших частных постройках не всегда выгодная, так как зачастую достаточно повесить несколько электрических обогревателей. В свою очередь, для больших домов понадобится очень мощный электрический котёл для нагрева воды, а это может сказываться на качестве работы других электрических приборов. В такой ситуации лучше использовать газовое или твердотопливное оборудование.

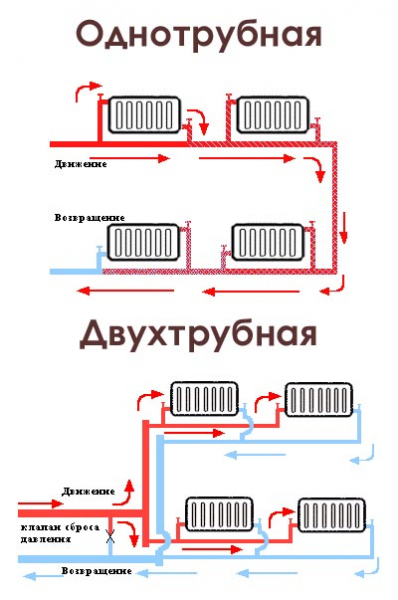

Схема однотрубного водяного отопления

Однотрубную отопительную систему можно по праву назвать самой простой и малозатратной и поэтому она подходит для монтажа своими руками. Здесь всё предельно понятно — трубопровод, по которому будет перемещаться вода, последовательно соединяет все радиаторы отопления в доме. После того как теплоноситель пройдёт полный круг он снова возвращается в котёл и цикл повторяется.

Такая схема, достаточно практичная, но всё-таки и в ней существуют некоторые нюансы. Батареи отопления, которые находятся на максимальном отдалении от котла, будут слегка тёплыми, в свою очередь, близлежащие радиаторы горячими. Проще говоря, температура в дальних помещениях будет прохладнее, чем в комнате, где установлен котёл. Естественно, в этом есть, и свой плюс, особенно когда в доме живут люди, которые не переносят жару.

Схема двухтрубной отопительной системы

Двухтрубную отопительную систему сложно назвать лёгкой, особенно для самостоятельного воплощения. Такая схема отопления предусматривает отвод от котла сразу двух труб. При этом одна труба предназначена для подачи горячего теплоносителя к батареям, а другая для возврата остывшей воды назад в котёл. С виду это очень похоже на однотрубное отопление, но только радиаторы могут располагаться не последовательно, а в удобном для домовладельца порядке.

Согласно схеме от котла отходит одна труба, по которой горячий теплоноситель по законам физики будет подниматься. Такую трубу очень часто проводят по чердаку, где удобно выполнить скрытую разводку. Проще говоря, к каждому радиатору подводится отдельная труба. Это позволяет поддерживать одинаковую температуру в каждой батарее.

Также двухтрубная схема разводки предполагает установку отводящего трубопровода от каждого радиатора. Именно по этой трубе остывшая вода будет назад поступать в котёл. Обратка прокладывается в каждом помещении, где установлена батарея. Обычно обратную трубу отопления прячут в подполье.

Для увеличения качества работы двухтрубного водяного отопления специалисты рекомендуют устанавливать распределительный коллектор — специальное устройство, регулирующее, подачу воды к каждой батарее. Конструктивно такое приспособление напоминает трубку с несколькими боковыми отводами, которые на конце оснащаются запорными устройствами, после которых идут трубы, соединяющие, котёл с батареями. Благодаря такой системе появляется возможность контролировать и регулировать параметры температуры в каждом, отдельно взятом помещении дома.

Особенности водяной отопительной системы

При выполнении монтажа водяной системы отопления своими руками в первую очередь нужно определиться с её видом. На сегодня специалисты рассматривают отопительную систему с естественной и принудительной циркуляцией теплоносителя. При этом одна от другой отличается наличием либо отсутствием циркуляционного насоса. Но для начала рассмотрим достоинства обогрева с естественной циркуляцией воды по трубам и радиаторам:

  • естественный вариант отопления самый дешёвый;
  • такое оборудование не требует подключения к сети переменного тока;
  • в такой системе может использоваться любой отопительный котёл.

Если рассматривать её недостатки, то хочется выделить следующие проблемы:

  • низкий уровень КПД;
  • теплоноситель по батареям распределяется неравномерно;
  • в такой системе обязательно устанавливается расширительный бачок;
  • обязательное использование металлического трубопровода.

У многих может возникнуть вопрос, а почему именно трубы из металла? Всё очень просто, теплоноситель в такой отопительной системе циркулирует с очень высокой температурой, в особенности возле котла. Поэтому не все пластиковые трубы смогут выдержать такие тепловые нагрузки.

При наличии циркуляционного насоса всё происходит немного по-другому. Такой способ более эффективно распределяет теплоноситель по радиаторам. Также к положительным качествам принудительной циркуляции воды можно отнести использование трубопровода с небольшим диаметром. Так, если сравнить такие системы отопления, то диаметр труб при естественной циркуляции теплоносителя почти вполовину больше чем при использовании циркуляционного насоса.

Установка водяного отопления частного дома

На первом этапе выполняется установка отопительного котла. Он должен располагаться на подставке, отлитой из цементно-песочной смеси. После этого подсоединяют трубу отвода отработанных газов котла к центральному дымоходу. Место стыка обязательно заделывают жаростойкой мастикой или глиной, которая не растрескивается под воздействием высокой температуры.

На следующем этапе выполняют установку отопительных батарей. Их размещение должно быть строго под подоконниками, что позволяет создать тепловой барьер, предотвращающий, проникновение холодного воздуха через оконные щели. Сама установка радиатора достаточно проста и выполнима своими руками. Батарея навешивается на специальные кронштейны, закреплённые в стене при помощи дюбелей. Но, несмотря на всю кажущуюся простоту, существуют нюансы, которые нужно учитывать:

  • Перед началом установки радиаторов выполняется разметка стен. Все радиаторы в частном доме должны располагаться на одном уровне и в горизонтальном положении, чтобы теплоноситель циркулировал беспрепятственно.
  • Батарею при установке лучше не распаковывать, чтобы не повредить в процессе крепления.
  • От нижней части батареи до напольной поверхности должен оставаться промежуток не менее 70 мм, но не более 150 мм.
  • Отопительный радиатор должен, находится на 20 мм расстоянии от стены.

После завершения монтажа батарей переходят к разводке труб и установке сопутствующих узлов.

  1. Сливной патрубок с краном на конце, для удаления из системы воды. Его установка должна происходить в самой нижней точке системы обогрева частного дома.
  2. Расширительный бачок монтаж, которого выполняется в высшей точке системы отопления, но не меньше чем на высоте 3 м от котла.
  3. В случае с принудительной системой отопления монтируется циркуляционный насос. Специалисты, рекомендует сделать обводной участок трубопровода, который в случае поломки насоса возьмёт нагрузку на себя.
  4. При помощи кранов желательно оградить каждый самостоятельный элемент системы отопления. Это позволит в случае необходимости выполнить ремонт любого узла без полного слива теплоносителя.

Если схема отопления предусматривает наличие нескольких стояков, то в местах разводки трубопровода обязательно устанавливается балансировочный вентиль. В первую очередь — это необходимо для уравнивания разницы гидравлического сопротивления в различных ответвлениях отопительной системы.

Что нужно учитывать при самостоятельном монтаже

Помимо котла, труб и радиаторов при проведении самостоятельной разводки водяного отопления в частном доме нужно подготовить сопутствующие расходные материалы: крепёжные кронштейны, переходники, резиновые прокладки и другие мелочи, которые всегда нужны при монтажных работах связанных с отоплением. Плюс, ко всему, выполняя работы своими руками, нужно придерживаться следующих правил:

  • отопительные батареи желательно располагать под подоконниками;
  • промежуток между напольной поверхностью и батареей не должен быть меньше 10 см;
  • все радиаторы во всех комнатах должны располагаться на одном уровне;
  • рёбра батарей всегда должны иметь вертикальное размещение;
  • в отопительной системе в самой нижней её точке всегда монтируется сливной кран для удаления теплоносителя.

После того как все монтажные работы завершены, система отопления заполняется водой и проводится пробный запуск. Когда радиаторы прогреются, и в системе появится максимальное давление проводиться проверка соединений труб с батареями и другими элементами водяного отопления на наличие течи. При обнаружении любого дефекта отопление выключается, сливается вода, и поломка устраняется.

Ознакомившись со всеми тонкостями и особенностями устройства водяной системы отопления, каждый желающий сможет своими руками сделать её монтаж в частном доме. Главное, чтобы подключение всех составных частей выполнялось в соответствии со всеми требованиями безопасности. Если устанавливается газовое оборудование, то первый запуск котла должен проводить только специалист, так как газ — взрывоопасное топливо и любые ошибки могут привести к серьёзным последствиям.

Водяное отопление частного дома своими руками. Схемы, инструкции, рекомендации

Самым важным преимуществом малоэтажного строительства по праву является возможность конструирования систем отопления разнообразной сложности и доступности в материальном плане.

Независимые от центральных индивидуальные системы отопления являются наиболее производительными. Систему можно сконструировать с верхней разводкой труб и с нижней разводкой, так же возможно использование нескольких видов теплоносителя – самым приемлемым и недорогим считается вода.

Виды основных систем отопления

Различные конфигурации систем отопления отличаются друг от друга только видом перемещения теплоносителя по системе трубопроводов, основное свойство всегда одинаково – вода, нагреваясь, перемещается по трубопроводу и тем самым обогревает помещения на различных этажах.

Существует три главные разновидности отопления частного малоэтажного дома:

  • Системы с естественным побуждением:
  • Системы с механическим побуждением;
  • Системы отопления с использованием и естественного и механического движения воды.

Можно выделить еще три вида систем отопления в частном доме:

  • Системы радиаторные;
  • Системы вида «Теплый пол»;
  • Плинтусное отопление.

Как сделать водяное отопление в частном доме?

Обращаясь к вопросу конструирования систем отопления в малоэтажном доме, одним из важных условий является изучение порядка и организации нужных этапов для поддержания требуемых условий микроклимата в здании.

В малоэтажном строительстве к параметрам внутреннего воздуха необходимо применять особые требования, поскольку система является независимой от центральной системы отопления.

Что должно быть в составе водяной системы отопления?

Водяная система отопления представляет собой непрерывное циркулирование теплоносителя (в нашем случае воды) по обогреваемому контуру. От источника теплоты (котла) вода направляется непосредственно к системе, проходит ее и затем, остывая, возвращается вновь к источнику теплоту. Далее процесс повторяется. Для обеспечения беспрерывной и самое главное безопасной работы системы необходима установка целого ряда оборудования помимо котельного агрегата и самих труб:

  • Система фильтрации;
  • Один или несколько насосов;
  • Защитные и противопожарные клапаны и прочее.

Варианты монтажа водяных систем отопления

Все системы подразделяются на 2 типа:

  • Однотрубная система отопления:

Конструирование этой системы различается тем, что теплоноситель проходит к радиаторам отопления исключительно в прямой последовательности. Существенным недостатком однотрубной системы является тот факт, что крайние батарее всегда будут значительно холоднее, чем первые потому, что требуется время, чтобы вода «добралась» до них.

Еще одним минусом является невозможность остановить подачу воды к конкретному радиатору, приходится прекращать подачу теплоносителя ко всей системе. Однако это не будет большой проблемой при разработке схем отопления в частном доме. Плюсом ее является возможность провести систему по всей площади дома, особенно полезно в многоквартирных жилых домах.

  • Двухтрубная система отопления:

При данной системе отопления теплоноситель подается к нагревательному прибору из разных труб (вода поступает холодная и горячая). При устройстве данной системы возможно регулировать подачу теплоносителя в радиаторный прибор. Данная система отопления является наиболее приемлемой и при малоэтажном, и при многоэтажном строительстве

В свою очередь подразделяется еще на 3 вида систем отопления:

  • Звездообразная (монтируется так, чтобы трубопровод с холодным снабжением присоединяется с одного края, а с горячим снабжением – с противоположного).
  • Система типа «Шлейф» (температура отопительных приборов изменяется в зависимости от удаленности батареи от источника теплоты).
  • Коллекторная система (трубы с холодной и горячей водой подсоединяются отдельно к каждому коллектору – позволяет регулировать температуру помещения в каждой комнате соответственно).

Водяные системы отопления

Системы водяного отопления являются неотъемлемой частью интерьера частного дома. Существует несколько возможных вариантов выбора непосредственно радиаторов отопления. Могут быть:

  • Классические чугунные;
  • Стальные;
  • Алюминиевые.

Тип системы водяного отопления и отопительные приборы следует выбирать, как и в зависимости от условий климата, так и от интерьера и от возможностей материальных затрат.

Система водяная «Теплый пол»

Система является хорошим дополнением к уже давно использующейся системе отопления с использованием радиатором, так и может служить самостоятельной системой в малоэтажном доме.

Большим плюсом настоящей системы является возможность обеспечения различных температур по высоте помещения, как и должно быть по санитарно-гигиеническим нормам – сверху воздух холоднее, снизу теплее. Она позволяет так же снизить температуру системы до 55 ˚С в соответствии с нормами проектирования.

В данном случае трубы монтируются по всей поверхности пола, благодаря этому возможно одновременно обеспечивать и условия микроклимата в здании и комфортный теплый пол. Недостатком является сложности с монтажом системы и возможность выполнения лишь на начальных сроках строительства здания. Минусом так же является сложности в эксплуатации.

Плинтусные системы отопления

Плинтусные системы являются отличной альтернативой одновременно теплым полам и использованию привычных радиаторов. Иногда бывает невозможно установить систему теплого пола, а радиаторы никак не вписываются в интерьер.

Тогда выбор плинтусных систем является лучшим решением, потому что в этом случае трубы отопления устанавливаются на высоте плинтуса (то есть практически на уровне пола), одновременно обогревая помещение в нужной последовательности и отапливая пол до достаточно комфортной температуры в любой период года.

Системы с естественной циркуляцией теплоносителя

Система отопления с естественным движением теплоносителя отличается тем, что жидкость циркулирует по трубам из-за разницы своих плотностей при повышении и понижении температуры.

Нагретая вода, как правило, становится легче холодной и поднимается выше по системе, холодная же вода в свою очередь, остывая все больше, опускается ниже. Циркуляция воды от источника теплоты и до возвращения в источник циркулирует без перерыва.

Необходимым условием использования такой системы является устройство расширительного бака. Он устанавливается, как правило, на крыше малоэтажного здания – самым оптимальным вариантом его устройства является чердачное помещение коттеджа (если оно предусмотрено проектом).

Системы с принудительной циркуляцией теплоносителя

Еще одним вариантом конструирования систем отопления в малоэтажном жилом доме является устройство системы с искусственной циркуляцией воды. В данном случае вода перемещается по системе не из-за своего основного физического свойства изменять плотность, а посредством установки циркуляционного насоса, работа которого заключается в перегонке теплоносителя от котла по всей системе с последующим возвращением в источник теплоты.

Эта система считается наиболее эффективной, чем с естественным побуждением, из-за того, что делает возможным поступление теплоносителя в самые крайние точки отапливаемого здания. Особенно важным это является при строительстве коттеджей, состоящих из двух и более этажей.

Настоящий вид отопления повышает эффективность примерно на 30% по сравнению с другим видом. Плюсом ее является возможность устройство труб без уклона, соответственно монтаж упрощается. Вместо привычных в естественных системах расширительных баков, здесь устанавливаются гидроаккумулирующие емкости.

Что нужно знать для установки водяного отопления в доме?

Из-за своей эффективности и относительной дешевизны отопление в частном доме с теплоносителем вода продолжает оставаться самым востребованным. При выборе соответствующей системы необходимо тщательно разобраться к ее конструкции, сложности и материальных затрат.

При частном доме в один этаж нерентабельным считается установка системы с побудительным движением теплоносителя, поскольку указанная эффективность в 20-30% попросту не отработает себя, а циркуляционный насос будет потреблять немало электроэнергии.

Самодельное водяное отопление

Конструировать системы водяного отопления необходимо при консультации специалиста. Для начала необходимо определить точно площади отапливаемых помещений. Затем важно правильно просчитать теплопотери через все наружные ограждения (наружные стены, окна, пол, чердачное или бесчердачное перекрытие). Это без проблем можно сделать в интернете при использовании онлайн-калькуляторов для расчета потерь теплоты.

Эти расчеты необходимы для корректного определения полной мощности будущей системы отопления здания. С их помощью проводится небольшой гидравлический расчет с учетом наружных и требуемых внутренних температур воздуха и выполняется подбор радиаторов отопления на рассчитанные параметры.

Так же по ним выполняется подбор отопительного котла. Важно перепроверить расчеты несколько раз во избежание неполадок при эксплуатации системы.

Схемы водяного отопления частного дома

Самым простым в малоэтажном строительстве является устройство однотрубной системы отопления, поскольку собрать ее можно своими руками без особых затруднений. Однако поскольку ее недостаток – невозможность отключить часть системы нами предлагается другой вариант.

Для частного дома самым оптимальным будет использование двух независимых друг от друга однотрубных систем водяного отопления, из-за того, что даже при выводе из эксплуатации одной системы, из второй будет возможно получать необходимую горячую воду на обогрев.

Схема водяного отопления двухэтажного дома

При строительстве двухэтажного коттеджа важно сразу учитывать всю мощность системы отопления и, исходя из этого, грамотно подбирать водогрейный котел – его мощности должно быть достаточно для обогрева двух этажей здания.

При этом нужно учитывать еще и площади всех отапливаемых помещений. Важным является еще и подбор циркуляционного насоса. Параметры подбора должны быть рассчитаны правильно – это потери давления во всей системе и расход теплоносителя.

Заключение

К выбору системы отопления в частом доме следует относиться с особой серьезностью и выбирать нужный вариант исходя из большого количества требований к ним. Важно учитывать не только дешевизну и доступность определенного вида систем, но и энергозатратность, соответствие вашим климатическим условиям и этажность вашего здания.

Как сделать водяное отопление своими руками?

Если жителям многоквартирных домов практически не нужно беспокоиться об установке отопительной системы благодаря наличию централизованной, то жители частных домов должны самостоятельно думать об этом. Несомненно, в холодное время года дом обязательно будет нуждаться в отоплении. В настоящее время отопление при помощи печки или дров – это не так эффективно. На смену им уже давно пришло водяное отопление своими руками которое обустроить не так-то и сложно.

В классическом варианте водяная отопительная система включает нагревательный котел, который соединен с радиаторными магистралями. Вода поступает в магистрали и радиаторы, отдает тепло в отапливаемые помещения, затем возвращается обратно в котел. Устройство водяного отопления своими руками – не такой простой процесс, но он под силу домашним мастерам.

Делаем расчет отопления

Перед тем, как сделать дома водяное отопление, необходимо все тщательно просчитать. Заметим, что потребности в отоплении в прямом отношении зависят от потерь тепла через стены, потолки и полы, двери и окна. Именно поэтому в процессе расчета мощности котла нужно учесть и такие факторы. При этом используются специальные нормы, которые необходимо изучить и рассчитать все применительно к вашему климату.

Обычно драгоценное тепло уходит именно через наружные стены, а теплопотери возрастают при больших перепадах температур между внутренними и внешними. Так, нормальная температура (обычно +20 градусов по Цельсию) внутри помещений суммируется с самой большой отрицательной температурой зимы (то есть, холодного сезона) вашей местности.

Для примера приведем такие расчеты. При температуре -30 градусов потери тепла стен в зависимости от материалов будут такими:

  • Кирпичные (2.5 кирпича), со штукатуркой внутри – 89 Вт/кв.м.
  • Кирпичные (2 кирпича), со штукатуркой внутри – 104 Вт/кв.м.
  • Рубленные (250 мм), обшивка внутри – 70 Вт/кв.м.
  • Сделанные из бруса (180 мм), обшивка внутри – 89 Вт/кв.м.
  • Сделанные из бруса (100 мм), обшивка внутри – 101 Вт/кв.м.
  • Каркасные (200 мм), внутри керамзит – 71 Вт/кв.м.
  • Пенобетонные (200 мм), со штукатуркой внутри – 105 Вт/кв.м.

При такой же отрицательной температуре потери тепла ограждающих конструкций:

  • Перекрытие чердака из дерева – 35 Вт/кв.м.
  • Перекрытие подвала деревом – 26 Вт/кв.м.
  • Двери деревянные, двойные (без утепления) – 234 Вт/кв.м.
  • Окна с деревянной рамой (двойной) – 135 Вт/кв.м.

Чтобы верно посчитать теплопотери, необходимо определить точную площадь наружных (торцевых) стен, потолка, пола, дверей и окон, умножить на теплопотерю с кв.м. их материалов, после чего результаты суммируются.

Перед тем, как приступить к работе

Перед тем, как начать обустраивать водяное отопление своими руками схемы необходимо изучить крайне внимательно. В целом, неотъемлемыми компонентами системы водяного отопления являются: котел (нагревает воду), трубы (подводят горячую воду к радиаторам), радиаторы (из чугуна, алюминия или стали), расширительный бак (в среднем, объем – 30 л).

Водяное отопление дома своими руками может быть:

  • Одноконтурным или двухконтурным (в зависимости от совмещения радиаторов со стояками подачи).
  • С вертикальным или горизонтальным размещением стояков.
  • С верхней или нижней разводкой (зависит от положения трубопровода, который подает воду).
  • Тупиковой или иметь попутное магистральное движение.

Однотрубная система подразумевает отсутствие обратных стояков, охлажденная вода из радиаторов идет обратно в стояки подачи.

Именно поэтому здесь будет иметь место явление, когда температура носителя тепла в радиаторах нижних ярусов будет менее, чем в радиаторах выше.

Циркулирование воды в данном случае проходит из-за разности температур, при этом отопление может быть организовано несколькими вариантами. Первый из них предполагает то, что регулируется подача воды к верхним радиаторам, чтоб ее большая часть шла по стояку к нижним этажам. Второй заключается в том, что горячая вода идет последовательно через радиаторы каждого этажа, с верхнего все начинается. Данный способ в настоящее время неэффективен, так как здесь нельзя будет установить перед радиаторами краны, ведь перекрытие хоть одного из них будет означать прекращение циркуляции воды в системе.

И, несмотря на то, что здесь есть неудобства – потребность чердачного помещения (для обязательной верхней разводки), однотрубное самодельное водяное отопление – это эстетичное и относительное недорогое удовольствие.

Что касается положения стояков, то более экономичным вариантом является горизонтальное.

Здесь радиаторы одного этажа подключаются к одному стояку, который располагается горизонтально. Такие стояки устанавливаются проще, расход труб – меньше. Но при эксплуатации такой системы появятся воздушные пробки.

Разводка труб верхнего и нижнего типа отличаются тем, как подается вода в радиаторы. При верхней разводке из котла горячая вода идет по вертикальному стояку на чердачное помещение, затем – по стоякам. При нижней разводке вода сразу идет по стоякам.

Монтаж водяной системы отопления

Как сделать водяное отопление – этот вопрос должен быть спланирован до мелочей, в прямом смысле слова. Планирование должно производиться профессионалами. Обычно процесс планирования начинается именно с того места, где будет размещен котел, ставится он еще до планирования разводки труб. Конечно, профессионалы знают, как правильно сделать водяное отопление, поэтому лучше всего будет пригласить одного из них, особенно на этапе планирования.

Когда вы решили, где будет котел, специально под него делается бетонный постамент, высота – 40-50 мм. После установки котла на постамент нужно подсоединить его к дымоходу, замазать все щели в местах соединения глиной.

Когда вы установили котел, монтаж водяного отопления своими руками продолжается этапом вычерчивания схемы разводки труб. Здесь необходимо внимательно и осторожно продумать размещение стояков, труб и радиаторов, — поэтому целесообразно будет пригласить для этого специалиста. Радиаторы лучше всего размещать под окнами, чтобы теплый воздух от них обогревал поверхность внутреннего стекла и рамы.

Сечение труб и материал их изготовления следует подбирать на основе собственных финансовых возможностей и общего протяжения контура отопления: чем более сечение магистральных труб, тем проще будет идти по ним вода.

Еще до начала работ по установке магистралей в самой высокой точке системы отопления ставится расширительный бак. Такие баки могут быть закрытые и открытые.

Следующий этап работ по обустройству системы водяное отопление дачи своими руками – это монтаж трубопровода и установка радиаторов. Здесь все достаточно просто: труба выводится до позиции радиатора, затем он ставится, соединяются все вводы и выводы, после чего трубу проводят к другому радиатору и так далее. Очень удобно будет, если вы поставите на каждый радиатор кран, это позволит удалять воздушные пробки.

Далее отопительный контур нужно замыкать там же, где он и начался – в котле. На вводе в котел ставится фильтр, а также, если нужно, — насос принудительной циркуляции. В самой нижней точке системы следует поставить узел слива-залива воды, чтобы при ремонтах или ликвидации отопления можно было слить всю воду.

Первую пробу отопительного котла необходимо производить только лишь вместе со специалистом.

Ссылка на основную публикацию
