Как правильно сделать врезку полотенцесушителя

Как подключить полотенцесушитель к стояку ГВС и контуру отопления своими руками

Прибор для сушки гигиенических принадлежностей и удаления избытка влаги в ванной прост как в устройстве, так и в монтаже. Для того чтобы выполнить его установку не нужны фундаментальные познания в области строительства инженерных коммуникаций.

Однако следует четко знать, как подключить полотенцесушитель. Ведь результат собственных усилий или труда наемных сантехников должен радовать долгие годы, вы согласны?

В представленной нами статье подробно разобраны все варианты монтажа ПС и возможные осложнения во время его подключения. Проверенная и систематизированная информация станет надежным подспорьем домашним умельцам, желающим собственноручно выполнить работу, или стремящимся проконтролировать действия рабочих.

Мы детально изложили специфику подсоединения важного в быту прибора в санузлах старого и нового образца планировки. Не оставили без внимания проблемы владельцев частных домов. Предложенная нами информация проверена на практике, подкреплена наглядными материалами и видео-инструкциями.

Специфика монтажа полотенцесушителя

Общий принцип подключения любого вида полотенцесушителя остается неизменным: в один конец подается вода, в другом — происходит ее отток. Установка ПС требует обязательного учета моментов, продиктованных особенностями монтажа.

При подключении его к системе горячего водоснабжения или центрального отопления он становится частью трубопровода. Если сделать врезку неправильно, то возникшие проблемы будут касаться не только отдельной квартиры, но и всех других, расположенных по этому стояку.

Чтобы избежать электролитической коррозии рекомендуется применять детали, изготовленные из одного материала. Исключение — трубы из пластика, к ним подойдет сантехнический прибор из любого материала.

Для нашей системы водоснабжения лучше выбирать полотенцесушитель, выпущенный отечественным производителям и соответствующий нормативным документам. С импортными моделями надо быть осторожней — большинство из них рассчитаны на другие стандарты.

Полотенцесушитель , имеющий форму лесенки, подключают к трубопроводу несколькими методами — вертикальным, диагональным, боковым. Главное, чтобы было выдержано межосевое расстояние 50 см.

При выполнении врезки в существующую систему нужно учитывать ее параметры. Расстояние от стояка до вновь устанавливаемого агрегата не должно превышать 200 см, иначе не избежать существенных теплопотерь.

Идеально, когда трубы системы и полотенцесушителя совпадают по диаметру, на если все же отличаются, то подключение выполняют через переходники.

Трубы прибора могут быть по диаметру больше, чем трубы существующего контура, но ни в коем случае не меньше. Это позволит не создавать избыточное гидравлическое давление и обеспечивает нормальную циркуляцию теплоносителя в системе.

С особенностями подключения ПС к системам ГВС ознакомит подборка фото:

Чтобы прибор, в случае необходимости, можно было легко демонтировать, перенести на другую стену надо использовать для соединения его со стояком разъемные муфты с внутренней резьбой типа американка. Нужно стремиться к уменьшению количества переходников, т.к. в местах их установки могут образоваться протечки.

Герметизировать стыки следует специальными составами или подмоткой , и экономить на этом не стоит. Соединения с обычной метрической резьбой уплотняют подмоткой из льна. Конические резьбы лучше уплотнять с использованием ФУМ-ленты. Закручивание должно осуществляться со слегка ощутимым натягом , чрезмерные усилия недопустимы.

Подбирая краны и фитинги , поинтересуйтесь их электрохимической совместимостью, чтобы не получилось так, что при контакте они создадут гальваническую пару. Таким свойством обладает соединение из стали и латуни. Происходит быстрая коррозия и узел приходит в негодность.

Если сантехнический прибор является частью стояка, то на нем нельзя устанавливать никаких запорных устройств. Чтобы появилась возможность отключать полотенцесушитель без перекрытия всего стояка, необходимо включить в систему байпас — перемычку, соединяющую отводы от стояка по направлению к прибору.

Шаровые краны устанавливают после этой перемычки. Когда патрубки для подключения врезаны в стояк, то он сам выполняет роль байпаса.

Подключение ПС к ГВС или центральному отоплению

Подключение полотенцесушителя к стоякам центральных сетей можно выполнить разными способами.

Тактика работ зависит от модификации змеевика:

  1. Верхнее подключение. Вода поступает сверху, а обратка расположена снизу.
  2. Нижнее подключение. Теплоноситель входит с одной стороны, а выводится с другой.
  3. По диагонали. Подвод сверху, отвод внизу с противоположной стороны.
  4. В нижней части прибора по центру.

Независимо от того, куда подключают ПС — в систему ГСВ или к стояку центрального отопления, используются аналогичные схемы.

Монтаж полотенцесушителя в стояк

Чтобы врезать полотенцесушитель в ванной, находящейся в квартире многоэтажного дома, необходимо отключить горячую воду на стояке. Задача облегчается, если агрегат можно демонтировать, просто открутив гайки, подсоединяющие его к общей трубе. Основное, чтобы присоединительные патрубки нового прибора имели аналогичные размеры.

Когда прибор старого образца к стояку горячей воды приварен, то отсоединить его сложнее. Лучшее решение — при подключении полотенцесушителя своими руками, заменить и стояк — частично или полностью.Второй вариант предпочтительней. Куски старой трубы, оставленные в перекрытиях, представляют потенциальную угрозу.

Стояк вместе со старым агрегатом вырезают при помощи болгарки, затем нарезают трубную резьбу у соседей сверху и снизу, подключают новый стояк и выводят в свое помещение.

Использование полипропиленовых труб с таким же диаметром предпочтительней, чем стальных. Они более дешевые, легче, не подвержены коррозии, устойчивы к воздействию высоких температур, прочные.

Существует большой выбор фитингов для ППС труб, которые вваривают в стояк, чтобы перейти на резьбу и подсоединить полотенцесушитель .

Для пайки применяют специальный паяльник. Многие устраивают короб, чтобы скрыть за ним разводку, не меняя схему подключения.

Самостоятельная установка ПС простой конфигурации

Сушилку собирают, монтируют на подводке запорные краны с использованием разъемных соединений, затем примеряют на заранее размеченное место на стене, проверяют горизонтальность и вертикальность, фиксируют кронштейны для крепежа ПС.

Подключение выполняют по следующей технологии:

  1. Устанавливают байпас, используя трубы или тройники. В местах, где он соединяется с прибором, устанавливают по одному вентилю.
  2. Закрепляют полотенцесушитель , используя кронштейны или другой крепеж.
  3. Соединяют прибор с вентилями, применяя втулки или фитинговые соединения.
  4. Медленно открывают краны и наполняют агрегат водой.

Байпас в этой схеме выполняет важную функцию — обеспечивает одинаковую температуру подаваемого теплоносителя во всех квартирах, расположенных по стояку. Шаровые краны позволяют по желанию отключить прибор или даже вовсе снять, установить на нем термостат, поддерживающий заданную температуру.

Многие, стараясь оптимизировать циркуляцию теплоносителя через сушилку, делают его смещенным или выбирают для него трубу диаметром на 1 порядок меньше, чем подводка. Профессионалы считают такой подход неоправданным. В приборе с простой конфигурацией хорошая циркуляция наблюдается и с прямым байпасом.

Объяснить это явление можно при помощи законов физики: остывающая жидкость в полотенцесушителе , имеет больший удельный вес по сравнению с более горячим теплоносителем, поэтому он устремляется вниз.

В результате охлажденная жидкость выталкивается в центральную трубу из нижней точки агрегата. Жидкость с более высокой температурой из стояка поступает в верхнюю точку полотенцесушителя и цикл повторяется. Охлаждаемая вода здесь выполняет роль вечного двигателя.

Некоторые советуют устанавливать на байпасе запорную арматуру для перекрытия потока воды. Но это противоречит правилу, по которому в многоэтажном доме ни один хозяин квартиры не должен иметь никакой возможности перекрыть центральный стояк самостоятельно и лишить всех горячей воды.

Другое дело — частный дом, здесь владелец может поставить кран, где пожелает, но если система правильно сбалансирована и имеются термостатические приборы, то потребности в установке крана на перемычке нет.

Не слишком эстетически привлекательную открытую подводку труб можно скрыть:

Запорные краны перед ПС нужны для того, чтобы управлять его работой. Для этой цели пригодны как шаровые, так и 2-позиционные, многооборотные варианты. Для удаления воздушных пробок они малопригодны.

Пока изделия новые, это можно сделать путем откручивания гайки, но из-за этого быстро приходят в негодность уплотнители. Если при наличии на кранах резьбы, ее нет на трубах, то ее следует либо нарезать, либо приварить подходящий фитинг.

В новостройке выполнять монтаж полотенцесушителя в систему отопления проще, но теплым он будет только в отопительный сезон. Установка в СГВ более эффективна.

Технология работы с моделью «лесенка»

На естественной циркуляции могут работать и схемы подключения полотенцесушителя «Лесенка» к стояку, при этом наиболее часто применяют, хорошо зарекомендовавшие себя, подключения — боковое или диагональное.

Для этих схем не играет роли ни направление подачи теплоносителя в стояке, ни скорость циркуляции теплоносителя, не наблюдается завоздушивание системы в случае отключения подачи воды.

Последовательность подключения такая же, как и в случае с ПС простой конфигурации.

Чтобы схема работала, нужно учесть некоторые особенности:

  1. Отвод стояка, находящийся вверху, располагайте на уровне ПС или выше его верхней точки, а тот, что внизу — наравне или ниже нижней точки.
  2. Соблюдайте строго горизонтальность подводящих труб или делайте уклон 5-10 мм по всей длине. При несоблюдении этого условия могут возникать воздушные пробки. Если вы выбрали нижнюю подачу, то использование трубы меньшего диаметра для бойпаста недопустимо.
  3. Выбирайте трубы диаметром не менее 25 мм, если они полипропиленовые, минимум ¾ дюйма — стальные, краны шаровые 3/4″ При меньших диаметрах будет наблюдаться неравномерный прогрев — более горячие сверху и холоднее снизу.
  4. Помещайте пластиковые трубы в изоляцию, если вы запланировали замуровать их в стену.

В случае, если вы установили зауженный байпас или сместили его, то естественная циркуляция будет работать в сочетании с принудительной. У этой схемы есть существенный минус: полная неработоспособность при нижнем подключении, допустим только верхний вариант.

Положительные стороны тоже имеются: при верхней подаче работает стабильно, не завоздушивается , полотенцесушитель можно удалить от стояка на произвольное расстояние.

Если принято решение выполнить нижнее подключение, то будьте готовы к тому, что этот способ менее эффективен, но имеет и некоторые плюсы: направление подачи воды в центральном стояке не имеет значения, появляется возможность скрыть трубы под ванной.

Основной недостаток — обязательное наличие крана Маевского для выпуска воздуха. Обязательным условием работоспособности схемы является устройство нижнего отвода ниже корпуса ПС.

При желании, нижнее подключение можно переделать в боковое. Для этого на входной и выходной трубе монтируют уголки 90°. Рабочее сечение переходников не должно отличаться от диаметра труб в меньшую сторону, иначе работоспособность системы нарушится. Обратная модернизация — переделка бокового соединения на нижнее, невозможна.

Врезка ПС в централизованную отопительную систему

Если вы хотите выполнить монтаж сушилки для полотенец зимой, то из этой затеи вряд ли что-то получится. В этом случае придется останавливать отопление и удалять из системы теплоноситель, так что придется подождать до лета.

Но и тогда работа усложняется тем, что отопительную систему нужно опустошать, а ее подпитку перекрывать. Для всего этого нужно заручиться разрешением служб ЖКХ .

Затруднительно провести и проверку работоспособности ПС летом. Изъяны, в виде протечек в месте сварных швов и резьбовых соединений, проявят себя только после подключения отопления. Этот факт еще раз свидетельствует в пользу обязательной установки кранов после байпаса.

Подключение полотенцесушителя в загородном доме

Условия частного дома более благоприятные для установки сушилки. При наличии автономной системы подачи, здесь более чистая вода. Можно покупать импортный ПС, боящийся накопления осадка.

Обычно в таком доме под ванну отводят достаточно большое помещение, что расширяет границы выбора агрегата по габаритам и форме. А на работы по подключению не нужно разрешение соседей.

Сама схема подключения аналогична используемой в многоквартирном доме. Необходимо помнить, что прибор следует подключать исключительно по ходу потока воды. При длине подводки до 50 см, трубы располагайте горизонтально, при большей — делайте уклон по всей длине.

Соблюдайте расстояние между стеной и водяной трубой. При диаметре трубопровода 4-5 см, выбирают расстояние от 5 до 5,5 см. Когда значение диаметра меньше 2,3 см, то этот промежуток уменьшают до 3,5 см.

Учитывая температурные деформации, которым подвержены горячие трубы, закреплять ПС на опорах методом сварки нельзя, крепление должно быть свободным.

Типичные ошибки самостоятельных мастеров

Когда при боковом или нижнем подключении нижний отвод находится выше крайней точки ПС, между низом прибора и точкой подключения нижнего отвода образуется застойная зона.

Это следствие того, того, что охлажденная жидкость, опустившись вниз, не может попасть в стояк обратно из-за давления на нее столпа горячей воды с меньшим удельным весом. Пока допустимая разница высот между нижним отводом и низом полотенцесушителя не превышена, прибор работает, а после – циркуляция в нем прекращается.

Остановится циркуляция и в случае наличия колена, образованного верхней трубой. Заставить заработать такую схему сможет только врезка крана Маевского , чтобы периодически стравливать накопившийся воздух. Иногда в верхней трубе делают петлю, прокладывая ее за обшивкой потолка, а нижнюю трубу замуровывают в пол.

Читайте также:  Баня из пеноблоков своими руками

Вверху будет накапливаться воздух, а охлажденная вода в агрегате окажется заблокированной в нижней петле, находящейся в полу. Движение теплоносителя полностью прекратится.

Выводы и полезное видео по теме

Процесс установки прибора в новостройке до выполнение отделочных работ:

Ролик об ошибках выбора и подключения полотенцесушителя:

Схему подключения полотенцесушителя нельзя назвать сложной. Она вполне выполнима для домашнего мастера. Но, пренебрегая правилами и даже незначительными нюансами, можно навлечь на себя много неприятностей.

Есть, что дополнить или возникли вопросы по технологии подключения полотенцесушителя? Пожалуйста, оставляйте комментарии к публикации. Форма для связи находится в нижнем блоке.

Схемы правильного подключения полотенцесушителей

В наши дни нередко встречаются негативные ситуации связанные с неквалифицированным вмешательством в эксплуатацию общедомовых систем, в том числе при монтаже водяных полотенцесушителей (дизайн-радиаторов), подключаемых к стоякам ГВС.

В этой статье мы постарались указать основные условия и схемы грамотного монтажа дизайн-радиаторов.

Схемы бокового и диагонального подключения с незауженным и несмещенным байпасом.

Данные схемы являются наиболее эффективными видами подключения полотенцосушителей, поскольку предусматривают подачу теплоносителя в верхней части и «обратку» в его нижней части. Стоит отметить что такая схемы рекомендованы для классических форм дизайн-радиаторов с естественной циркуляцией, выполненных в виде лесенки.

Стоит отметить, данные схемы равнозначны по эффективности и не имеют преимуществ по отношению друг к другу. Также следует универсальность этих вариантов, поскольку они способны стабильно функционировать при любом направлении подачи рабочей жидкости, абсолютно не зависят от скорости циркуляции теплоносителя, не нуждаются в спуске воздуха при отключении воды а удаленность от стояка может быть любой.

Несмотря на это, данные схемы имеют несколько обязательных условий для стабильного функционирования радиаторов.

Подающий отвод стояка должен находится выше точки подключения к радиатору, а обратный должен быть ниже точки подключения.

Должен соблюдаться уклон подключаемых труб (как изображено на рисунках выше). Для примера, при отводе на метр перепад может составлять от 3 до 30 мм. Также стоит понимать, что больший уклон не навредит работоспособности данных схем.

Должны быть исключены нежелательные изгибы (горбы) при проводке труб, поскольку в них может накапливаться воздух, препятствующий нормальной циркуляции теплоносителя.

В случае нижней подачи между отводами не допускается какого-либо заужения, так как оно также будет препятствовать стабильному функционированию радиатора, в том числе может привести к полной неработоспособности последнего.

Диаметр подводимых труб для организации правильной циркуляции должен составлять не менее ДУ20 (3/4″ для стальных и 25 мм для полипропилена). При этом шаровые краны должны быть не менее 3/4″.

Особенно важно осуществить теплоизоляцию подводимых контуров, поскольку именно она обеспечивает механическую защиту и значительно снижает теплопотери, что в свою очередь положительно отражается на работе полотенцесушителя.

Монтаж какой-либо запорной арматуры на байпасе, а также перекрытие и заужение последнего. Так как это может привести замедлению циркуляции в общем стояке, падению температуры ГВС в точках водозабора и значительному ухудшению напора.

Допустимые варианты боковой схемы подключения.

Боковое подключение, правильный вариант, радиатор полностью расположен между отводами, функционирование не нарушено.

Боковое подключение, правильный вариант, требуется спуск воздуха после отключения водоснабжения.

Схемы нижнего подключения.

Схемы нижнего подключения обладают меньшей эффективностью, несмотря на это имеют ряд своих преимуществ.

Схема нижнего подключения полотенцесушителя в форме лесенки, исключающая заужение или смещение байпаса (естественная циркуляция).

Схема нижнего подключения полотенцесушителя в форме лесенки, со смещением байпаса (сочетание естественной и принудительной циркуляции).

Схема нижнего подключения полотенцесушителя в форме лесенки, с заужением байпаса (сочетание естественной и принудительной циркуляции).

Особенности схем нижнего подключения.

Возможность работы при любых направлениях подачи в стояках.

Возможность скрытого расположения труб (без штрабления стен).

Нуждаются в спуске воздуха при помощи кранов Маевкого.

Менее эффективны, в отличии от бокового или диагонального подключения.

Верхнее подключение от стояка с байпасом смещенного или зауженного типа, должно быть размещено ниже точки подключения к полотенцесушителю. (гарантирует стабильную работу при любом направлении подачи)

Нижний контур должен обязательно находиться ниже полотецесушителя во всех схемах нижней подводки.

Другие допустимые варианты нижнего подключения.

Нижняя подводка, все контуры ниже полотенцесушителя, никакие условия монтажа не нарушены.

Нижнее подключение, для верхней подачи теплоносителя (верхний отвод расположен выше полотенцесушителя), при нижней подаче рабочей жидкости, такой вариант не возможен.

Варианты схем боковой и диагональной подводки со смещенным или зауженным байпасом.

Боковое подключение радиатора-лесинка, с зауженным байпасом (сочетание принудительного и естественного движения теплоносителя)

Боковое подключение радиатора-лесинка, со смещённым байпасом (сочетание принудительного и естественного движения теплоносителя)

Диагональное подключение радиатора-лесинка, с зауженным байпасом (сочетание принудительного и естественного движения теплоносителя)

Диагональное подключение радиатора-лесинка, со смещенным байпасом (сочетание принудительного и естественного движения теплоносителя)

Особенности схем боковой и диагональной подводки со смещенным или зауженным байпасом.

Данные схемы предназначены только для верхней подачи (в противном случае стабильное функционирование прибора невозможно)

Не необходимости в спуске воздуха после отключения водоснабжения.

Могут применяться на любой удаленности от стояка.

Также как и в других схемах необходимо соблюдать уклон подводящих контуров (перепад 3 – 30 мм)

Монтаж какой-либо запорной арматуры на байпасе, а также перекрытие и заужение последнего. Так как это может привести замедлению циркуляции в общем стояке, падению температуры ГВС в точках водозабора и значительному ухудшению напора.

Как правильно сделать врезку полотенцесушителя

Как выбрать правильный способ установки полотенцесушителя в стояк, чтобы его врезать и подключить качественно своими руками

Самым распространенным видом полотенцесушителей являются водяные, можно купить и комбинированные, то есть электрические и водяные одновременно, бывают и только электрические. Подключать их можно двумя способами:

  1. К водопроводной трубе.
  2. К отопительному стояку.

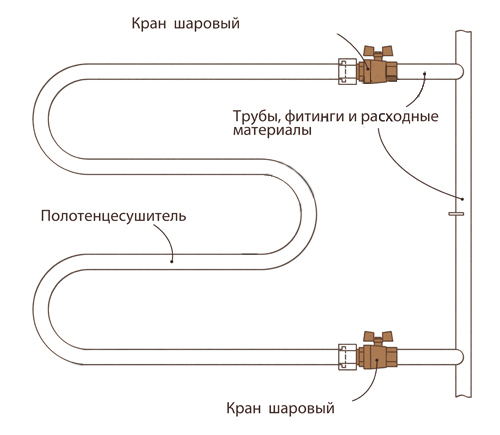

Схема установки полотенцесушителя.

Наиболее часто останавливаются на варианте врезки устройства в трубу водопровода горячей воды. Минусом врезки полотенцесушителя в стояк отопительной системы является сезонный обогрев помещения и отсутствие в нем горячей воды. В случае неисправной работы змеевика, возможна необходимость отключения подачи воды в систему отопления. Это крайне нежелательно в зимний период времени, так как весь стояк в результате отключения будет заморожен.

Лучше всего предусмотреть перемычку, для того чтобы закрывать горячую воду, поступающую через систему отопления. При этом пользование радиаторными кранами в такой системе, где имеется отдельный стояк, недопустимо. Регулировка потока воды не должна происходить по всему стояку системы, что предусмотрено условиями эксплуатации крана, потому что владелец полотенцесушителя не имеет на это прав.

Врезка полотенцесушителя в трубу основана на понятии температурного расширения, которое требует, чтобы прибор и трубы были сделаны из одинаковых материалов.

Схема врезки в стояк без его разрыва.

Наилучшим вариантом является использование тефлоновых прокладок. Если трубы в системе водоснабжения пластиковые, то к ним можно устанавливать любой вид полотенцесушителя.

Перед установкой полотенцесушителя в ванной комнате необходимо выбрать подходящий способ подключения. Если имеется старый прибор советских времен, то для его замены потребуется новая модель устройства для сушки. Диаметр данной конструкции должен совпадать с диаметром старой и подключаться снизу.

В случае ремонта ванной комнаты, где трубы скрыты в стене, а их выходы находятся снаружи, лучше всего устанавливать водяной полотенцесушитель, имеющий боковое подключение. Смонтировать его более сложно, но вид его будет более приемлемый. При установке данного типа прибора следует тщательно изолировать соединения, так как устранять протечки будет более сложно, если трубы спрятаны в стене.

Врезка полотенцесушителя своими руками

Для чего нужен байпас, использование фитингов

Для врезки полотенцесушителя в систему водопровода используется фитинг. Байпасы — это один из разновидностей фитинга. С помощью фитинга соединяют различные сантехнические детали и трубопроводы, надежно скрепляя их в одну систему.

Врезка водяных полотенцесушителей осуществляется к стояку центральной системы отопления либо водоснабжения. Трубы, используемые при изготовлении полотенцесушителей, являются нержавеющими с диаметром 25 мм, сам стояк подачи воды составляет в диаметре 32 мм. Превышение размеров условного прохода, который является общим для каждой квартиры, по которым проходит стояк, над условным проходом полотенцесушителя, встречается очень часто. «Заужать» центральную магистраль не следует, поскольку это может привести к снижению давления и эффективности работы прибора, который не станет нагреваться. Это касается и соседских квартир, в результате могут возникнуть жалобы. Для установки равновесия достаточно использовать байпас или перемычку.

Схема установки байпаса.

Байпас является перемычкой с меньшим диаметром, чем размеры стояка и самого полотенцесушителя. Это необходимо, чтобы вода попадала в устройство, а не шла по наименьшему сопротивлению, то есть прямо.

Сама технология замены старого полотенцесушителя основана на следующей последовательности выполнения работ:

  1. Демонтаж старого прибора.
  2. Установка байпаса, то есть перемычки, монтаж шаровых кранов.
  3. Устройство полотенцесушителя.

Кусок трубы, являющийся перемычкой или байпасом, оснащен соединительными элементами. Эта деталь может выручить в непредвиденной ситуации. Вмонтированные шаровые краны смогут остановить воду, проходящую через байпас. Если установлена перемычка, то вода будет продолжать циркулировать, если даже прибор будет отключен.

Байпас, как и другие виды фитинга, позволяет сделать повороты труб и их разветвление, поэтому его используют для подключения полотенцесушителей. С помощью элементов фитинга можно сделать подгонку труб различного диаметра. Основное требование, предъявляемое к данным элементам — это герметичное соединение любых труб. Используемые фитинги позволят не осуществлять сварку при врезке водяного полотенцесушителя к системе водоснабжения либо отопления.

Байпас, как и другие виды фитингов, производится из таких материалов, как нержавеющие виды стали, обычной стали, чугуна, латуни и других. Фитинги делят на:

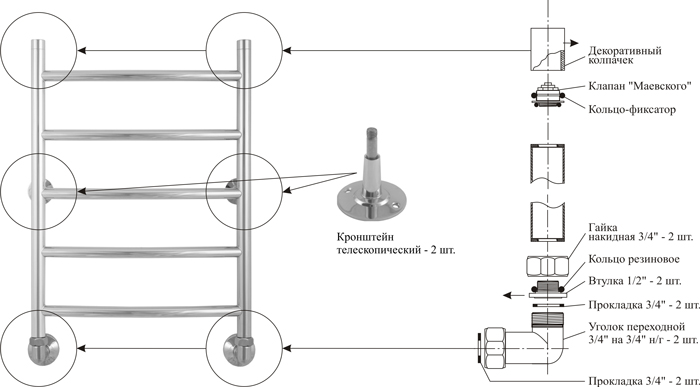

Схема крепежа и подключения полотенцесушителя.

Применение угольников связано с врезкой, если требуется изменить направление труб под необходимым углом (45о или 90о). Использование муфт при врезке обеспечит качественное соединение труб на прямом участке либо объединение труб разного диаметра. Для заглушки концов труб достаточно взять колпак, имеющий внутреннюю резьбу. Пробки используются в качестве заглушки концов трубы, имеющей наружную резьбу. Тройник необходим для обеспечения отвода воды в одинаковом направлении, равном 90о.

Поскольку современные полотенцесушители могут иметь различные геометрические формы, то их врезка может осуществляться с использованием различных фитингов из тех, что перечислены выше.

Необходимые материалы и принципы установки водяного полотенцесушителя в стояк в ванной комнате

В процессе монтажа полотенцесушителя при планировании капитального ремонта ванной комнаты или установки его в загородном доме, могут быть использованы различные материалы. Важно знать, что:

  1. Трубопровод из металлопластика не будет устойчивым к высоким перепадам давления температур. Размер внутреннего диаметра металлопластиковых труб меньше, чем диаметр других видов. Стоимость его дешевле, чем у других труб. Соединение труб производят методом прессовки.
  2. Использование медных труб связано с наибольшими расходами, но они являются более надежными, их монтируют с помощью пайки, соблюдая меры безопасности.
  3. Монтаж конструкции можно осуществлять с применением полипропиленовых труб, цены которых наиболее приемлемы. Для их соединения пользуются сварочным методом.

Схема монтажа пресс-фитинга.

Установка полотенцесушителя в ванной своими руками потребует подключения к двум трубам. Одна труба служит для подачи горячей воды, а другая для ее оттока. Нередко сама конструкция полотенцесушителя может быть основана на четырех точках подключения, от выбора которых зависит то, с какой интенсивностью идет нагрев от устройства. При этом возможен монтаж на основе трех схем подключения: нижней, боковой и диагональной. Или к двум, как сказано выше. Главное условие крепления полотенцесушителя, чтобы его трубы располагались по горизонтали.

Вход и выход полотенцесушителя следует оборудовать кранами, можно использовать вентили для регулировки. Они позволят поддержать необходимую температуру нагревания полотенцесушителя. Это сделает его эксплуатацию безопасной, потому что в результате его поломки, целостность прибора будет нарушена, возможен выход горячей воды наружу. При этом не исключается необходимость смены прокладок. С целью замены старого прибора на новый полотенцесушитель достаточно будет повернуть краны.

При установке устройства требуется следовать основной схеме и следующим рекомендациям:

  1. К одному из концов подводят подачу воды, а ко второму — трубу для оттока горячей воды.
  2. В конструкции имеется перемычка, позволяющая отключить поступление воды или закольцевать ее.
  3. При подключении важно иметь в виду, что стояк подачи горячей воды идет отдельно от системы подачи воды к радиаторам, если отопление централизовано.
  4. Если поставить заглушку на трубу в любой из квартир дома, можно отключить все оборудование, врезанное в трубу стояка, разорвав его.
  5. Чтобы не допустить отключения стояка, необходимо предусмотреть наличие запасного канала для прохода воды. При этом кран, установленный на проходную трубу должен быть закрытым во время работы полотенцесушителя.

Схема установки змеевика.

Читайте также:  Чаша Генуя – напольный унитаз

Если возникла нехватка денежных средств на то, чтобы купить новый полотенцесушитель в ванную комнату зимой, то вместо него можно установить обычный металлопласт. Его можно использовать неограниченное время.

Если врезка полотенцесушителя осуществляется в стояк, а поток не разрывается, то проходимость при этом не будет оказывать влияние на подачу горячей воды в стояк. Это повод для использования радиаторных кранов при регулировке температуры устройства мощностью проточной воды. Данный вид подключения используется в автономных системах отопления, с учетом возможности сделать разводку труб своими руками.

Нюансы схемы подключения устройства своими руками

Врезка полотенцесушителя проводится на основе схемы, которая предусматривает:

Схема монтажа полотенцесушителя.

  1. Отводы каждого прибора расположены на определенном расстоянии. У каждого полотенцесушителя оно свое, поэтому перед его покупкой следует заранее определиться с размером.
  2. Не очень сильную фиксацию конструкции, поскольку многие консольные устройства имеют систему регулировки, позволяющую отодвигать и приближать полотенцесушитель к стене.
  3. Регулировать прибор можно с помощью резьбовой шпильки, которая вкручивается и выкручивается с целью изменения длины кронштейна.
  4. Существует возможность использования неподвижных фиксаторов, которые должны сходиться с отверстиями обогревательных приборов. Это обеспечит точный расчет расстояния углового фитинга.
  5. Устанавливать полотенцесушитель можно как к нижним, так и к верхним патрубкам. Уменьшение теплоотдачи при первом способе подключения составит 10%.
  6. Круглогодичное использование прибора возможно только в результате его подключения к системе горячего водоснабжения.
  7. В результате различия в диаметрах полотенцесушителя и труб применение фитинга с меньшими показателями размеров диаметра не допустимо. Это может привести к повышенному давлению в системе горячего водоснабжения и разрывам соединений.
  8. Прибор ставят только при наличии байпаса, чтобы не пришлось перекрывать всю систему, если понадобится производить ремонтные работы в ванной комнате.
  9. После того как полотенцесушитель будет установлен своими руками, следует провести опрессовку, связанную с гидравлическим испытанием работы трубопровода в условиях повышенного давления.
  10. При отсутствии протечек в результате испытания установленного прибора, он будет считаться исправным и пригодным для его эксплуатации.

В процессе эксплуатации металлических стояков и трубопроводов может происходить утечка электрического тока при разрыве электрической связи в верхней и нижней частях прибора. Это может быть обнаружено в случае, когда для врезки используют полипропиленовые трубы. Конструкция должна быть заземлена, чтобы не произошла утечка тока. Это делается путем соединения концов стояка из металла проводом, что восстановит электрическую цепь. Если стояк изготовлен из медной трубы, то врезка подвода к полотенцесушителю производится на основе пластиковых вставок, имеющих длину 15-30 см. Гальваническая пара при этом не создается, концы стояка соединяются проводом из меди. В таком случае полотенцесушитель не будет доставлять лишних проблем.

Установка полотенцесушителя своими руками

В предыдущей статье я рассказал вам о разновидностях современных полотенцесушителей, о преимуществах и достоинствах каждого из них. Сегодня я вкратце освещу вопрос установки полотенцесушителя своими руками, расскажу об особенностях работы, на которые необходимо обратить пристальное внимание.

Установка разных видов полотенцесушителя

Чтобы рассмотреть особенности установки полотенцесушителей, необходимо вспомнить о видах устройств, от принципа их работы и вида теплоносителя зависит схема подключения полотенцесушителя и объем работ.

  1. Установить электрический полотенцесушитель – простая и быстрая работа. По сути, его монтаж не отличается от установки любого электрического изделия, например, от подключения люстры. Важно правильно протянуть электропроводку и надежно зафиксировать полотенцесушитель на стене.
  2. Установка водяного полотенцесушителя – наиболее сложная работа, связанная с перекрытием стояка и требующая если не опыта, то хотя бы понимания собственных действий.
  3. Установку комбинированного полотенцесушителя по сложности работ относим к водяному, поскольку изделие сочетает в себе два вида теплоносителя и помимо подключения к системе горячего водоснабжения или отопления требует еще и электроподключения.

Оговорюсь об одной важной особенности в подключении полотенцесушителя. Специалисты рекомендуют подсоединять полотенцесушитель именно к системе горячего водоснабжения по одной простой причине: отопление половину календарного года отсутствует в квартирах многоквартирных домов, а остаться без полотенцесушителя довольно сложно, потому что его основная функция все же не обогрев помещения, а сушка белья.

Ошибки в установке полотенцесушителей

Сама по себе установка полотенцесушителя состоит из нескольких этапов и выполняется достаточно просто:

  • Первым этапом подключения полотенцесушителя является договоренность с коммунальными службами об отключении стояка от подачи горячей воды и слив теплоносителя. Это делается путем официального запроса и стоит некоторой суммы денег.
  • В заранее оговоренный день проведите демонтаж полотенцесушителя, установленного ранее. Вариантов два: при сохранности резьбовых патрубков и качественном их функционировании, отвинтите удерживающие болты и снимите полотенцесушитель с фиксации. Если патрубки не вызывают доверия, или резьба стерта, рекомендую совместить две задачи, чтобы не пришлось в дальнейшем снова перекрывать стояк – замените резьбовые патрубки, предварительно срезав полотенцесушитель при помощи болгарки.

Однако, существует две распространенные ошибки монтажа полотенцесушителей, совершение которых приведет не только к необходимости новой замены, но и, вероятно, к вынужденной покупке нового полотенцесушителя.

  • Заужение внутреннего диаметра трубы. Такая ошибка распространена при замене труб стояка на металлопластиковые: соединительные пресс-фитинги имеют такое строение, что в местах их установки происходит сильное сужение хода. Это опасно, из-за создания гидравлического давления возможны самые различные проблемы, от снижения нагрева до разрыва трубы.
  • Установка запорных кранов перед полотенцесушителем. Возможность регулирования степени и времени нагрева полотенцесушителя – удобная и даже необходимая функция, но, чтобы при этом не создавалось проблем у всех квартиросъемщиков по вашему стояку, устанавливать краны разрешено только при наличии на полотенцесушителя байпаса – перемычки, позволяющей теплоносителю спокойно циркулировать по стояку, минуя конкретный полотенцесушитель.

Схемы установки полотенцесушителя

Существует несколько разрешенных схем подключения полотенцесушителя, наряду с которыми имеются и неудачные схемы.

  • Боковое подключение полотенцесушителя. Наиболее распространенная схема, при которой важно нижнюю точку врезки в стояк оформить ниже нижнего патрубка полотенцесушителя, а верхнюю, соответственно, выше.
  • Диагональное подключение полотенцесушителя. Такая же удобная и популярная схема, разница от предыдущей заключается в протягивании трубы подключения к противоположному патрубку.
  • Нижнее подключение полотенцесушителя. Допустимая схема, особенно при желании спрятать подводы труб к устройству. В этом случае подводящая и уводящая труба подсоединяются к патрубкам снизу.

  • Ошибочные схемы подключения полотенцесушителя связаны с неправильным расположением труб. Если верхний патрубок располагается выше точки врезки (а нижний ниже) – для эффективной работы полотенцесушителя потребуется большее давление воды, что снизит эффективность в остальных устройствах по стояку. А если при помощи труб делать лишние петли и изгибы – велик шанс накопления воздуха, что снизит качество нагрева и увеличит шансы завоздушивания системы.

Монтаж полотенцесушителя своими руками возможен, но не стоит волноваться, если необходимых знаний или опыта недостаточно. В таком случае на помощь придут профессиональные сантехники, выполнив работу быстро и качественно.

Установка полотенцесушителя: технология и особенности подключения

Ванная комната станет намного удобнее, если оборудовать ее таким функциональным приспособлением, как полотенцесушитель.

Его установка позволяет решить сразу несколько существенных проблем:
— сушку полотенец и мелких вещей;
— поддержание оптимального температурного режима;
— предотвращение образования сырости.

При этом важно не только правильно выбрать полотенцесушитель, но и грамотно его установить и подключить. Весь этот процесс включает в себя нескольких этапов, с которыми надо ознакомиться до начала работы.

Что надо знать перед установкой полотенцесушителя

  1. В наших многоквартирных домах полотенцесушитель встраивается не в отопительную систему, как принято в большинстве зарубежных стран, а в систему горячего водоснабжения. Поэтому его монтаж имеет некоторые особенности, поскольку сушитель становится своеобразной «компенсирующей петлей трубопровода». Если врезка в стояк будет осуществлена неправильно, то это может привести к проблемам с водоснабжением не только квартиры, но и всего дома.

  • По этой же причине большинство импортных полотенцесушителей не приспособлены для врезки в нашу систему водоснабжения. Поэтому рекомендуется приобретать устройство отечественного производства, причем соответствующее определенным ГОСТам и СНиПам. Данная проблема возникает только при монтаже в квартире. Для частного дома вполне подойду полотенцесушители зарубежных брендов.
  • В одной системе нельзя использовать детали из разных материалов во избежание такого отрицательного явления, как электролитическая коррозия. Она приводит к быстрому выходу устройства из строя. К пластиковым трубам можно подключать приборы из любых материалов.

  • Полотенцесушитель, подключенный к центральной системе, будет работать только во время отопительного сезона. Чтобы обеспечить круглогодичное функционирование прибора, следует устанавливать комбинированный тип данных устройств.
  • Мощность полотенцесушителя, подключенного к нижним патрубкам системы, уменьшается на 10%.
  • Приборы в форме «лесенки» подсоединяются методом диагонального, бокового или вертикального подключения к трубопроводу (межосевое расстояние – 500 мм).

  • При установке во время строительства или капремонта посадочное расстояние не составляет никакой проблемы, но при врезке в уже готовую систему должна учитываться геометрия и размеры существующей разводки. Поэтому при покупке полотенцесушителя необходимо знать и учитывать расстояние между отводами.
  • Если на полотенцесушителе и на системе используются трубы разного диаметра, нужно использовать переходники. При этом не допускается, чтобы на приборе были трубы меньшего диаметра, чем трубы системы. В противном случае повышение давления воды в «узком месте» может привести к аварии.

  • Для соединений со стояком рекомендуется использовать «американки» – разъемные соединения, позволяющие легко снимать все устройство.
  • Также на стояке желательно оборудовать шаровые краны и перемычку (байпас). При наличии американок и этого приспособления можно отключить только полотенцесушитель, не отключая воду в квартире или подъезде.
  • ↑ вернуться к содержанию

    Порядок установки полотенцесушителя

    Современные производители предлагают два вида полотенцесушителей:

    У каждого вида полотенцесушителя имеются особые тонкости подключения, от которых зависит процесс его установки в ванной.

    Демонтаж старого полотенцесушителя

    В некоторых случаях перед подключением нового устройства требуется демонтаж старого. Сегодня существует два типа «старых» полотенцесушителей:

    • змеевики советского образца.
    • современные устройства

    Демонтаж старого змеевика

    Замену старого советского змеевика осуществить гораздо сложнее. Подключение водяного полотенцесушителя в таком случае может осуществляться только вместе с заменой стояка. Она может быть частичной (только в своей квартире), но поскольку менять кусок старой трубы нецелесообразно, то лучше полностью поменять весь стояк.

    Для этого придется договариваться с соседями сверху и снизу о том, чтобы подключить у них новый стояк. Это практикуется довольно часто, поскольку оставлять в перекрытиях старые трубы крайне опасно.

    Демонтаж современной конструкции

    Если современный прибор был установлен правильно, с разъемными соединениями, то заменить его будет несложно. Главное – чтобы новый был аналогичен старому и/или имел такие же размеры по центрам присоединительных патрубков.

    При этом надо снять отслуживший свое время полотенцесушитель, переставить на новый ответные части разъемов, подключить и закрепить его на стене.

    Замена стояка

    После согласования всех вопросов необходимо отключить подачу воды. Как правило, эту задачу надо решать вместе с обслуживающей организацией. Затем стояк вместе со змеевиком вырезается болгаркой – сначала в своей квартире, а потом в соседских. После вырезки всех труб необходимо нарезать резьбу на трубе у верхних и нижних соседей, подключить все трубы и через перекрытия ввести их в свою ванну.

    Важно! Всю работу необходимо выполнять качественно, чтобы не возникло протечек у соседей – следует понимать, что вся ответственность в случае аварии ложится на исполнителя. Читайте: что делать, в случае затопления.

    Установка водяного полотенцесушителя

    Сначала его нужно собрать – установить на подводке отсекающие краны с разъемным соединением, которые в будущем обеспечат легкую замену полотенцесушителя или устранение некоторых дефектов без слива стояка. Собранную сушилку можно прикреплять к стене в любом месте, подведя к ней трубы от стояка.

    Порядок подключения:

    1. Установить байпас с использованием труб или тройников. Для этого потребуется три вентиля: два устанавливаются в местах подсоединения к полотенцесушителю, один – на байпасе для перекрытия движения воды.
    2. Закрепить прибор с помощью кронштейнов на стене.

  • Соединить его с вентилями на байпасе при помощи втулок или специальных фитинговых соединений.
  • Закончив работу, плавно открыть краны и медленно наполнить полотенцесушитель водой, чтобы не возникло гидроудара.
  • ↑ вернуться к содержанию

    Особенности установки комбинированного полотенцесушителя

    Поскольку водяные сушки работают, как правило, только в отапливаемый период, многие жильцы многоэтажек решают эту проблему, устанавливая универсальный полотенцесушитель, который может работать и от отопительной системы или горячего водопровода, и от электричества. Для этого понадобится сушка-лесенка, в левую нижнюю подводку которой монтируется электронагреватель с термостатом. Сама установка полотенцесушителя выполняется описанным выше способом.

    Таким образом, получается следующая схема работы. При закрытии отсекающих кранов и наполнении устройства водой через левую верхнюю подводку (где установлен кран Маевского), полотенцесушитель можно нагревать от электричества. При отключении его от розетки и открытии отсекающих кранов, нагрев будет обеспечиваться горячей водой из центральной системы.

    Читайте также:  Будка для собаки своими руками

    Энергопотребление подобных устройств довольно высокое (1 кВт и более), что требует отдельной розетки, подключение которой выполняется кабелем с сечением минимум 2,5 квадрата и запиткой непосредственно от электрощитка. Эту линию проводки необходимо защитить отдельным «автоматом».

    Очень важный момент – заземление. О подключении к защитному заземлению готовых полотенцесушителей и изготовленных самостоятельно (с оборудованием «лесенки» тэном с терморегулятором) позаботились производители. Поэтому достаточно только установить специальную розетку с заземлением, проложив трехжильный провод. Если заземление в квартире отсутствует, то можно выполнить «зануление», когда провод земли и ноль в проводке перемыкаются между собой. Такое повторное заземление необходимо делать максимально близко к электрическому щитку.

    Вот так выполняется установка и подключение полотенцесушителя. Перед началом работы необходимо определиться – осилите ли вы такую работу самостоятельно или нет. Даже если вы решите не делать ее своими руками, то хотя бы будете понимать последовательность монтажа, что поможет вам контролировать качество работы нанятых специалистов.

    Установка водяного полотенцесушителя: подключение к горячей воде, отоплению

    При выборе схемы подключения водяного полотенцесушителя к горячей воде, должны выполняться два условия. Первое — ни при каких условиях прибор не должен мешать или перекрывать циркуляцию в стояке. Вряд ли соседи будут рады, если отключив свой полотенцесушитель, вы перекроете всем горячую воду. Второе условие — необходима хорошая циркуляции в самой сушилке. Поэтому схема подключения полотенцесушителя выбирается в зависимости от его формы.

    Общий принцип

    Подключение водяного полотенцесушителя к стояку горячей воды или отопления ничем не отличается. Все схемы идентичны. Разница только в сезонности. ГВС есть почти всегда (если есть вообще), отопление — только в холодное время года.

    Водяной полотенцесушитель подключается отдельными трубами: схема подключения полотенцесушителя в общем, без рассмотрения частностей

    В любом случае полотенцесушитель подключается через специальные и отдельные отводки. Он не потребляет воду/теплоноситель, только отбирает часть тепла. Поэтому в расход ГВС может не считаться. С отоплением — вопрос. Это, по сути, отопительный прибор. Так что может считаться как радиатор.

    Подключаем классический полотенцесушитель (змейка) к стояку ГВС

    Первые полотенцесушители в ванных комнатах были сделаны просто из куска изогнутой трубы и являлись частью стояка. Не самый эстетичный вариант, но эффективный и не мешающий циркуляции. Позднее, стали вместо некрасивой трубы вставлять готовый «полотенчик» (на фото справа).

    Старый вариант из трубы и его правильная замена

    Насчет эстетичности такой замены можно поспорить, но сделано все правильно. Прибор является частью стояка, имеет такой же диаметр, не влияет на циркуляцию. Греется при этом отлично. Есть у такого решения и минусы:

    • в случае повреждения/необходимости замены, надо перекрывать весь стояк;
    • нет возможности регулировать температуру.

    На фото ниже представлены очень похожие другие варианты, но они неверны. На фото слева установлены фитинги, которые заужают сечение трубы. Их целых четыре и они сильно мешают циркуляции. Страдают все, кто подключен к этому стояку. Эта схема подключения полотенцесушителя малоэффективна для владельца, так еще и вредим всем остальным абонентам.

    Неправильное подключение: нарушение циркуляции

    На фото справа ситуация еще хуже. В дополнение к фитингам установлены еще и запорные краны. Может стоять еще и терморегулятор. Перекрыв/отрегулировав воду в своем полотенцесушителе, вы перекрываете воду на всем стояке.

    Чтобы правильно реализовать возможность отключения водяного полотенцесушителя, в правой схеме перед кранами надо добавить байпас — прямой участок трубы, по которому будет протекать вода вне зависимости от того, есть циркуляция через полотенцесушитель или вода перекрыта.

    Виды байпаса для подключения водяного полотенцесушителя

    Некоторые уверены, что при незауженном и несмещенном байпасе полотенцесушитель не будет греться. Будет. Проверено. Могут быть вопросы, только если полотенцесушитель большой, с многочисленными перекладинами. В этом случае, возможно, смещенный и зауженный байпас и нужен. Остальные отлично работают и при других способах подключения. А для обеспечения хорошей циркуляции, подводящие трубы делайте с небольшим уклоном. Причем уклон небольшой — в несколько градусов. Точки подключения на стояке должны быть расположены чуть шире, чем требуется для прямого подключения.

    Схемы подключения «лесенки»

    При подключении водяного полотенцесушителя лесенкой, байпас обязателен. Байпас с заужением или без — зависит от схемы и направления подачи теплоносителя. Диаметр подводящих труб может быть таким же, как на стояке или на один шаг меньше. Подбирается он в зависимости от выбранной схемы. Обращаем ваше внимание на то, что для нормальной работы надо соблюдать такие условия:

    • трубы должны быть не менее 25 мм по внутреннему сечению (больше можно, меньше — может стать причиной плохой работы или полной неработоспособности);
    • фурнитура (уголки, сгоны, краны) выбирается с таким условием, чтобы просвет трубы оставался таким же;
    • трубы отводов — ровные, без впадин и горбов;
    • места соединения находятся на той же оси.

    При подключении водяной плотенцесушилки надо использовать качественные (фторопластовые) прокладки, которые способны длительное время выдерживать высокую температуру

    Кроме того, при скрытой прокладке (в штробах) крайне желательна укладка в теплоизоляцию. Лучше всего — пенопластовая скорлупа, но подойдет и любой другой утеплитель, пригодный для укладки внутри стены. Даже если трубу просто уложить в гофру — это уже плюс. Такая оболочка является компенсатором теплового расширения труб, снижает вероятность электрокоррозии. При утеплении подводящих труб, любая схема подключения полотенцесушителя будет работать более стабильно.

    Боковые отводы: схема подключения полотенцесушителя

    Полотенчики лесенкой, часто имеют боковое подключение. Причем подключать их можно не только справа или слева, а и по диагонали. Оба типа подключения — и прямой боковой и диагональный — эффективны вне зависимости от направления подачи воды, полотенцесушитель может находиться на значительном удалении от стояка (но не более 4,5 метров).

    Обратите внимание, трубы от стояка идут под наклоном (от 3 до 30 мм на один метр трубы). Если длина подводящих труб не более 2 метров, уклон можно не делать. Для большего расстояния, уклон является обязательным условием нормальной циркуляции.

    Для того чтобы в любой момент была возможность перекрыть воду, ставят отсечные краны. Выбирая их, смотрите, чтобы они не заужали просвет трубы. Для этого идеально подходят шаровые краны.

    Схема прямого и диагонального подключения водяного полотенцесушителя типа лесенка

    И схема прямого и схема диагонального подключения, имеют несмещенный и незауженный байпас. Именно там он и должен быть для нормальной работы. Если вода подается снизу, байпас (участок трубы между отводами) обязательно должен быть того же диаметра, не должен иметь смещения. При подаче сверху, можно сделать зауженный на один шаг. В любом случае трубы отводков должны быть идеально прямыми, без впадин или горбов. Особое внимание обратите на места соединений с отводками — они должны быть в одной плоскости. Только при таких условиях схема подключения полотенцесушителя будет работать должным образом.

    Возможные варианты бокового подключения

    Не всегда есть возможность переваривать отводы от стояка под новый полотенцесушитель. В таком случае можно реализовать две другие схемы. Они работают при нормальном давлении в системе и не слишком сложной конструкции.

    Варианты бокового подключения водяного полотенцесушителя

    При выборе уголков и другой фурнитуры обращайте внимание на то, чтобы они не заужали просвет. В данных схемах это может быть критичным. Также есть ограничения по расстоянию от стояка. Нормально работает такое подключение при длине отводков до 2,5 метров. Еще один момент: схема справа работает только при верхней подаче.

    Нижнее подключение: рабочие схемы

    Само по себе нижнее подключение является менее эффективным — хуже циркулирует вода. При таком типе установки, на одной из стоек на самом верху, устанавливается устройство для стравливания воздуха (кран Маевского или автоматический воздухоотводчик). Плюс у такого подключения один: можно трубы вести не по стенам (в штробах или открыто), а в полу или внизу вдоль стен (под ванной, например). Так что выбираться и выполняться схема подключения полотенцесушителя должна очень аккуратно.

    Рабочая схема подключения полотенцесушителя с нижним расположением отводов

    Есть три хорошо работающих варианта нижнего подключения полотенцесушителя. В любом из них нижний отвод должен быть ниже уровня нижних отводов на сушилке. Это гарантирует работоспособность при любом способе подачи. Также обратите внимание, что на схеме со смещенным и зауженным байпасом (центральный и правый рисунок), верхний отвод должен быть чуть ниже точки подключения. Это гарантирует работоспособность и при нижней подаче. Если подача воды идет сверху, можно отводок делать выше.

    Допустимые варианты нижнего подключения полотенцесушителя

    Для работоспособности схемы, также соблюдается уклон в сторону полотенцесушителя (на рисунках это незаметно). Уклон — от 3 мм до 3 см на один метр. Чем сложнее/больше конструкция, тем больше уклон (чем больше, тем лучше). Эти схемы работают при длине отводов не более 450 см.

    Схемы подключения полотенцесушителя с ошибками (нерабочие или нестабильные варианты)

    Приведем также нерабочие варианты подключения полотенцесушителей. При такой установке, они будут работать, только если на подаче поставить циркуляционный насос. Но такой маломощный, надежный и тихий насос найти очень проблематично.

    Могут быть и другие ошибки. Но представлены наиболее типичные. Разберем их подробнее. Первые две схемы (см. рис. ниже) — с искусственно созданными подъемами. Любые «горбы» блокируют циркуляцию. В верхних точках скапливается воздух, который перекрывает и движение воды. Чтобы не переделывать подключение, можно попытаться в наивысшей точке поставить воздухоотводчик (лучше автоматический). Теоретически, это может помочь. Практически — зависит от того, насколько высоко подняты «горбы» и способно ли давление их преодолеть. Может быть ситуация с «периодичной» работой. При малом разборе воды в стояке полотенцесушитель теплый, при большом — не греется.

    Так подключать полотенцесушитель нельзя

    На двух следующих схемах другая ошибка — нижний отвод выше точки подключения. Такие схемы могут работать, но нестабильно (при малом расходе греются, при большом водоразборе — нет). Конкретно высоту, при которой они становятся неработоспособными предсказать невозможно, так как зависит от типа и диаметра труб, от давления, расхода воды в стояке и т.д.

    Последняя схема — смещенный и зауженный байпас при боковом подключении. При таком способе подключения теплой обычно бывает только стойка полотенцесушителя, которая оказывается ближе к стояку. Просто циркуляция обычно идет через байпас — вверх, и вниз — через первую стойку. Перекладины при этом прогреваются неравномерно. Они чуть теплые ближе к этой «теплой» стойке и холодные у дальней.

    Терморегулятор

    В любую схему подключения полотенцесушителя можно установить терморегулятор. Его ставят после отсечного крана. На подаче или на обратке — все равно. Но учтите, что терморегулятор в любом случае имеет меньший просвет, то есть ухудшает циркуляцию. То есть, если полотенцесушитель еле теплый, терморегулятор лишь ухудшит положение.

    Но, выход есть, пусть и не слишком элегантный. Можно купить терморегулятор для труб большего сечения (на шаг), собрать узел из переходников и терморегулятора, установить его в сборе. В результате просвет будет равен диаметру трубы (или близок к нему). Но дополнительные элементы — дополнительный риск протечек. Чем больше соединений, тем больше вероятность появления течи.

    Использовать для регулировки запорные краны — плохая идея. Есть специальные терморегуляторы, которые уменьшают/увеличивают поток воды плавно и предназначены именно для этой цели

    Второй момент — сделать «горячее» терморегулятор не может. Только снизить температуру до желаемой. Если ваш полотенцесушитель и так слегка теплый, ставить терморегулятор не стоит. Это только усугубит положение. А вот если у вас слишком жарко в ванной комнате, терморегулятор очень даже поможет нормализовать температуру.

    Заземление водяного полотенцесушителя

    Явление электрокоррозии приводит к тому, что стенки труб истончаются. Причем настолько, что со временем начинают «капать», а то и течь. Особенно страдают от этого латунные и медные изделия. Нержавейка тоже истончается, хоть и намного медленнее.

    Избавиться от блуждающих токов нереально, так как нас окружают магнитные поля, которые и провоцируют их возникновение. И подключение пластиковыми трубами не до конца решает проблему — токи наводятся в металлическом теле полотенцесушителя. Можно влияние этих токов нейтрализовать. Просто надо заземлить полотенцесушитель.

    Как заземлить водяной полотенцесушитель

    Для этого к металлической части полотенцесушителя прикрутить/приварить/припаять изолированный провод (сечение не менее 2,5 мм²). Второй его конец подключить к колодке заземления, заземляющей шине. Так как заземление имеет малое сопротивление, ток будет течь по проводнику, а не по трубам.

    Ссылка на основную публикацию
