Изготовление фрезерного стола своими руками

Фрезерный стол своими руками: чертежи и схемы

При фрезеровке любых деталей с помощью ручного фрезера (промышленные станки не вспоминаем, там совсем другие габариты и возможности) необходимо перемещать устройство по поверхности неподвижной детали. Если у фрезера есть направляющие для задачи перемещения, задача немного упрощается, но их длина не позволяет обычно работать с хоть сколько-нибудь крупными деталями. Поэтому возникает необходимость в специальном фрезерном столе.

Что из себя представляет фрезерный стол

Это достаточно большая плоскость, выполненная из прочного, хорошо воспринимающего нагрузки материала. Важна горизонтальность поверхности, отсутствие неровностей – иначе работа будет сильно затруднена. Обычно столешница делается из древесины или ее производных. Это связано с тем, что дерево (фанера, ДСП и аналогичные материалы), выпущенные в виде плиты, уже имеют ровную и гладкую поверхность и хорошо гасят вибрации при работе. В столешнице выполняется вырез (люк), снизу прикрепляется ручной фрезер. В стандартных моделях предусмотрено крепление к горизонтальной плоскости, а уж с какой стороны это делать – с верхней или нижней – оставляется на усмотрение пользователя.

Помимо столешницы необходимы опоры – прочные, устойчивые, способные выдержать значительную нагрузку. Для них подойдет массивный брус (сечение от 40х40 мм), плоские панели, металлические стойки или металлический сварной (собранный на уголках и пластинах) каркас.

Помимо уже перечисленных обязательных элементов фрезерного стола своими руками, есть и дополнительные, заметно облегчающие работу:

Металлическая пластина, наложенная на столешницу в месте выреза

Она защищает древесину от избыточных нагрузок, механических повреждений, упрощает работу с фрезами. Еще одно важное преимущество – уменьшение толщины стола, то есть обеспечение большего рабочего хода фрезы по сравнению с толстой столешницей. При использовании пластины толщиной 2…3 мм можно использовать почти весь ход фрезы (35…70 мм, в зависимости от модели), а для столешницы толщиной 20 мм все эти миллиметры «отнимаются» от возможной глубины обработки. Пластина крепится к столешнице винтами (саморезами) и должна при необходимости быстро сниматься, поэтому гнезда для крепежа лучше усилить вбитыми в древесину гайками или другими элементами с внутренней резьбой подходящего диаметра. Сам фрезер снизу крепится в этом случае именно к пластине, а не к столешнице, и может подниматься вместе с ней – это удобно, если нужно, например, заменить фрезер на электро-лобзик или дрель для сверления многочисленных отверстий в длинной детали.

Пластина для фрезера в стол своими руками должна быть из качественной, лучше не ржавеющей стали, жесткой и прочной, толщиной не менее 2 мм (зависит от веса фрезера и свойств стали). Отверстие для фрезы обязательно обрабатывается по краям, поскольку менять фрезы придется довольно часто и снимать для этого устройство каждый раз глупо. А пальцы жалко, ранки от металлических заусенцев им ни к чему.

Направляющие

Предназначены для равномерного, плавного смещения обрабатываемой детали вдоль заданного направления. Простейшие направляющие представляют собой ровный брус, прикрученный/прибитый/приклеенный к столешнице на нужном расстоянии от фрезы. Более «продвинутый» вариант – направляющие с возможность смещения и/или поворота. Проще всего это сделать, крепя направляющую к столу струбцинами, но такой вариант не гарантирует прочного крепления – под действием вибрации резьба на струбцинах «расслабляется» и направляющая начинать съезжать с заданного положения. Поэтому лучше обеспечить ряд креплений для направляющих – с возможность смещения направляющей относительно оси фрезы, с возможность поворота на заданный градус.

Наклеив (вырезав) по боковым краям столешницы разметку в виде обычной сантиметровой ленты и обеспечив на концах продольной направляющей защелки для плотного крепления, можно обеспечить быстрое изменение расстояния от рабочего инструмента до крайней плоскости обрабатываемой детали.

Параллельный упор для фрезерного станка своими руками можно сделать и на винтовых креплениях, но тогда получится смещать его только с определенным шагом, соответствующим шагу резьбовых отверстий для крепежа в столешнице. Еще один удобный вариант – закрепление по торцовым сторонам столешницы алюминиевых (стальных) направляющих и снабжение параллельного упора боковинами с винтовыми креплениями для этих направляющих. Тогда возможно плавное перемещение.

Если в смещаемой направляющей сделать горизонтальную вставку из алюминиевого (стального) профиля с перемещаемыми по ней вертикальными упорами, будет легче закрепить обрабатываемую деталь.

Ее все равно придется прижимать руками, но хотя бы начальную фиксацию можно обеспечить. Также эти упоры могут быть концевыми, то есть ограничивать ход детали от и до – на всю длину фрезерования.

Направляющие для фрезерного стола своими руками можно делать с использованием готовых элементов (от других станков, купленные в строительном магазине) – например, заводского прижимного упора с пазами для вертикального перемещения, а то и вовсе всей верхней части, монтируя только опору.

Еще один важный момент: в параллельном упоре в том месте, где он будет ближе всего к работающей фрезе, стоит сделать пропил прямоугольной или прямоугольной с закруглением наверху формы. С оборотной стороны к ней присоединяется шланг пылесоса или хотя быть просто мешок для пыли.

Пылесос

Очень полезное дополнение при фрезеровании. Прикрепленный в зоне работы патрубок помогает вывести мелкие стружки и пыль сразу в приемник, не загрязняя атмосферу мастерской.

Дополнительный выключатель

Его лучше крепить на боковой поверхности стола (на опоре) под правую руку (под левую для левшей). Поверьте, лезть под стол каждый раз для того, чтобы выключить фрезер, крайне неудобно, выключатель позволяет избавиться от такой необходимости. Хорошо там же сделать крепления для провода, чтобы он не путался под ногами, а возможно – и дополнительную розетку на стационарном рабочем месте.

Откидные крылья

Помогут заметно увеличить площадь стола, если необходимо фрезеровать крупные/длинные детали. Их монтируют на специальных складных кронштейнах или на рояльных (мебельных) петлях с подпорками.

Ящики и полки

Их лучше устраивать внизу, под столешницей, поскольку верхнюю плоскость стола занимать не стоит. Ящики можно сделать с дополнительными пластинами – держателями для сменных фрез, мелкой оснастки, прочих вещей.

Очень кстати для мобильного стола под ручной фрезер своими руками будут колесики на ножках – мало ли, придется перемещать девайс из одной части мастерской в другую. Если пол неровный, их можно – и нужно – заменить регулируемыми опорами, чтобы иметь возможность сделать столешницу точно горизонтальной.

Основные принципы конструирования

После того, как мастер примерно определился со схемой модели, необходимо выполнить чертеж фрезерного стола. При этом последовательность действий такая:

  1. выбор места для установки – от этого будут зависеть размеры;
  2. определение схемы и примерных габаритов частей устройства – длина/ширина столешницы, размеры вставной пластины, высота столешницы (соответственно высота опор с учетом или без учета колесиков или регулируемых ножек), расположение ящиков/полок, выключателя (если он есть), направляющих;
  3. подобрать подходящие материалы – их толщину и свойства;
  4. скомпоновать будущее рабочее место;
  5. выбрать места крепежа пластины, направляющих, опор, учитывая требования прочности, удобства работы и непосредственного изготовления стола под фрезер своими руками.

Ниже приведено несколько вариантов чертежей фрезерного стола.

Настольный вариант, для компактного фрезера. Хотя при удлинении боковых опор вполне может стать стационарным рабочим местом.

Фрезерный стол с самодельным лифтом для верхнего закрепления инструмента и возможности его подъема на заданную высоту. Здесь вместо привычной прямоугольной пластины использовано кольцо, врезанное в столешницу – она защищает панель от случайных повреждений.

Стол для фрезера своими руками с чертежами и советами по изготовлению

Ниже приведена пошаговая инструкция «в картинках», как сделать фрезерный стол для ручного фрезера своими руками, используя подручные материалы:

  • плита МДФ, ДСП или фанеры толщиной 19 мм, размеры 1000х1800 мм – 2 штуки;
  • стальная пластина размером 30х30 мм (в зависимости от модели фрезера), толщина 2…3 мм;
  • алюминиевые направляющие, примерно 2,3…2,5 м;
  • подходящая к ним колесная пара с тормозом – 4 штуки.

Схема столешницы и упоров с патрубком для пылесоса представлены ниже.

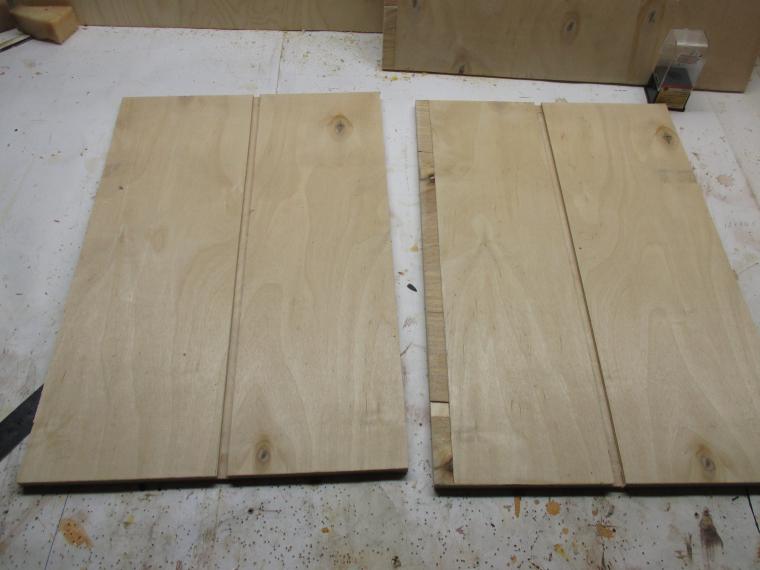

Из листов МДФ (ДСП, фанеры) выпиливаются детали:

1. рабочая поверхность; 2. основа упора; 3. стенка упора; 4. косынка (4 штуки); 5. царга (2 штуки); 6. боковая планка (2 штуки); 7. планка присоединительная (4 штуки).

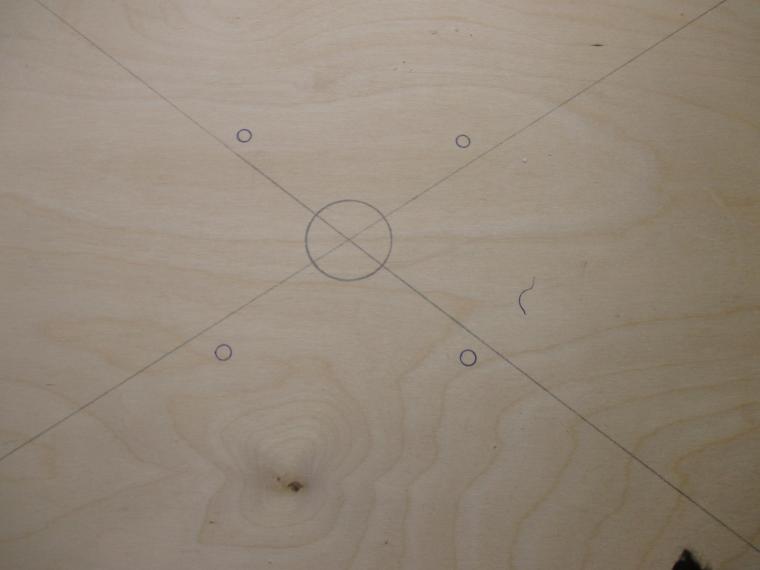

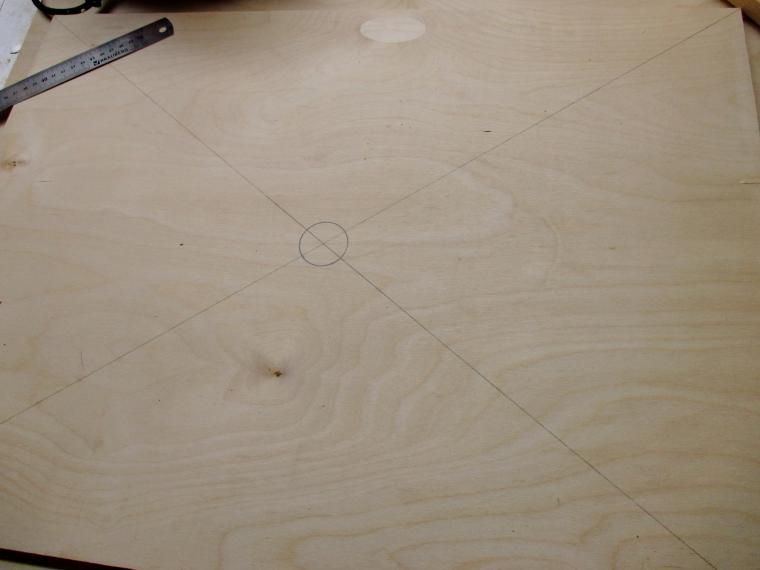

Далее на основной детали (рабочей поверхности) выполняется разметка под будущую опорную пластину. Размеры пластины выбираются так, чтобы на нем свободно (с зазорами не менее 20 мм по краям) помещалась подошва фрезера и оставалось место для опирания на столешницу.

Вначале вырезается внутренний контур (под установку фрезера), потом делается выборка под монтаж пластины «заподлицо» со столешницей.

Соответственно глубина выборки равна толщине пластины. Перед установкой на столешницу на пластине размечаются места крепления фрезера и люк под рабочую фрезу, в качестве шаблона используется подошва инструмента.

Дополнительно в пластине по углам делаются отверстия для крепления к столешнице. Как показано на схеме, места для крепления пластины в столешнице усиливаются гайками.

Учитывая положение монтажной пластины на столешнице, выбирают место для установки направляющих и упоров, собирая их согласно схеме.

1. боковая планка для фиксации на основании; 2. царга; 3. направляющие отверстия, их требуется раззенковать; 4. передняя стенка упора; 5. саморезы с потайной головкой; 6. косынки; 7. основание упора.

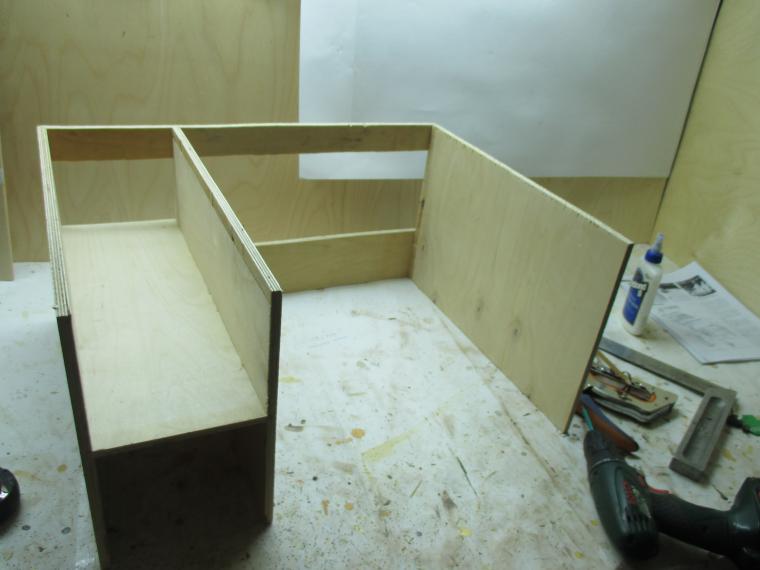

Изготавливаются и собираются детали основы стола для фрезера своими руками.

1. наружная боковая стойка; 2. внутренняя боковая стойка; 3. задняя опора; 4. дно стола.

Более детально разобраться, как сделать стол для ручного фрезера своими руками по этой схеме, поможет видео.

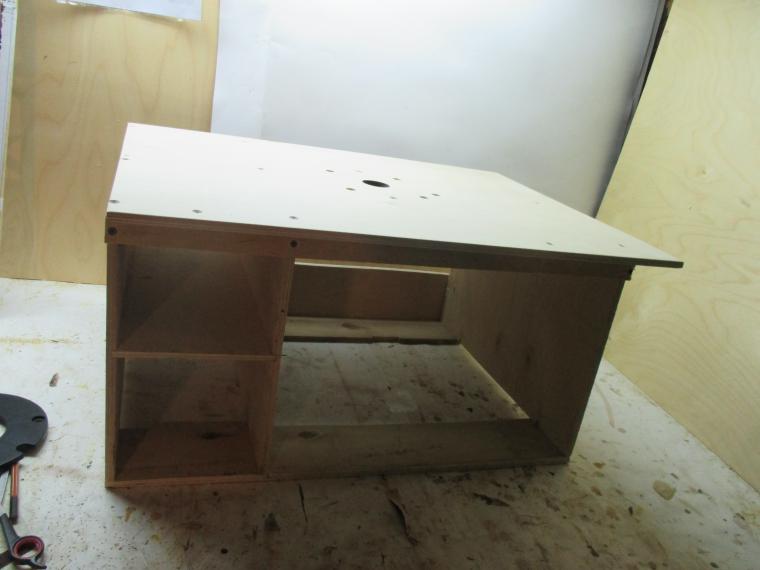

Примерно так выглядит сбоку готовый самодельный стол с подключенным жестким патрубком для пылесборника/пылесоса.

Заключение

Если для такого самодельного верстака организовать не одну, а несколько монтажных пластин (возможно, увеличенного размера), его вполне можно использовать так же для распила досок и брусьев электрическим лобзиком или циркулярной пилой, а при должной фантазии – и для других работ.

Как сделать стол для фрезера своими руками, пошаговая инструкция и чертежи

Изготовление фрезерного стола своими руками — пошаговая инструкция. Конструкция и главные детали. Какие материалы и инструменты использовать. Схемы и советы.

Наличие самодельного или покупного фрезерного стола для домашних работ, стройки – самый нужный агрегат в гараже. Это универсальный станок для обработки современного стройматериала, если есть широкий набор фрез разных диаметров.

Важно знать, что при наличии ручного фрезера любой марки, не нужно тратить средства на фирменный станок. Не трудно собрать фрезерный стол своими руками.

Конструкция фрезерного стола

Именно за основу конструкции принято брать крепкий листовой материал. Это может быть:

  • МДФ-плита;
  • толстая фанера;
  • щит из доски любой толщины.

К каждому типу стола подбирают материал, удобный для обработки. Но логично предположить, что сама рабочая часть (крышка) или же плоскость получает больше всего нагрузки. Поэтому она должна быть из металла. Нержавейка – это идеальный вариант.

Важно! Рабочие плоскости конструкции не должны впитывать влагу, смолу сырой древесины.

Под установку ручного фрезера используют классический верстак или же собирают отдельную конструкцию. Последняя обязана быть максимально устойчивой, поскольку вибрация в процессе работы гарантирована.

Сам инструмент устанавливается снизу стола или верстака, поэтому предусматривают такое положение, чтобы снять, поставить обратно ручной фрезер было просто. Ведь именно стационарные фрезеры все чаще применяют для деревообработки не в промышленном масштабе. В теории ничего сложного: собирают стойку, монтируют электроинструмент (дрель, далеко не новый фрезер). Если постараться, то такая установка не уступит коммерческой версии, ведь мастер готовит приспособление для себя.

Читайте также:  Скважина на воду своими руками

Главные детали фрезерного стола

Подразумеваем тот набор элементов, из которых не трудно собрать установку своими силами:

  • Алюминиевые направляющие.
  • Стальная пластина для рабочей площади. Она же монтажная пластина. Ей крепят фрезер.
  • Лист фанеры.
  • Для основы МДФ-панель.

На такого рода столах желательно ставить кнопки, необходимые для включения и быстрой остановки (аварийку). Верхние прижимные устройства включают в план сборки на случай работы с крупными деталями.

Тип стола

Их всего три. Фрезерные столы бывают:

  • Агрегатными. Есть возможность для расширения пильной плоскости.
  • Портативными. Небольшие размеры, удобный для переноски вес.
  • Стационарными. Весомая конструкция, переместить своими силами очень тяжело.

Материал крышки

  • Основа, крышка или рабочая плоскость обязательно обклеивается пластиком (если речь идет об МДФ-панели). Но такой столик может пропитаться влагой, от этого пострадает качество обработки фрезером, плюс пазы в разбухшей панели теряют нормальную подвижность.
  • Фенольный пластик. Оптимально для станка, но дороже МДФ-панели.
  • Сталь. Алюминиевый, нержавеющий или прокатный лист. Иногда ставят и чугунное литье. Но вопрос коррозии решают при помощи краски.

Паз для упора

Это как раз выемка для подвижного продольного упора или встраиваемой каретки. Паз – это идеальный элемент конструкции стола, за счет него используют дополнительные приспособления. Аналог паза – это подвижные салазки. Они перпендикулярны продольному упору, плюс еще и подвижны.

Фиксация фрезера

Ручной инструмент устанавливается на жесткой пластине из стали, нержавейки, алюминия, текстолита и т.д. Сама пластина монтируется с выборкой, чтобы ее можно было утопить в уровень с крышкой.

Чтобы прикрепить подошву ручного фрезера, нужно подготовить винтовые соединения потайного формата.

Продольный упор

Закрепляется на столе. Его назначение в правильной подаче заготовки. Продольные упоры бывают неподвижными. Это удобно для обработки однотипного материала.

Раздвижные упоры идеальны для фрезерования разных элементов по габаритам. Именно от продольного упора, его устойчивости и гладкости зависит качество работы всего станка.

Подготовка к работе

До сборки изучаем конструкцию по частям. Если не из чего выбрать, то докупаем необходимые материалы для поочередной сборки.

Какие материалы использовать?

Не запрещено своими руками собирать конструкцию из имеющихся материалов. В дело идет все:

  • Фанера любой толщины.
  • Доски или щиты из них. Бруски любые.
  • ДСП, ДВП.
  • Стальной прокат и алюминий.
  • Трубный прокат.

Необходимые комплектующие

Именно докупать комплектующие нужно в том случае, если задуман фрезерный стол с ЧПУ. Но классический стационарный станок не трудно сделать из:

Инструменты для работы

Для работы готовим:

  • Столярный клей.
  • Гайки, саморезы и болты нужного размера.
  • Материал для крышки (МДФ или фанера).
  • Электроинструмент (лобзик, торцовую пилу и т.д.).
  • Наждачную бумагу.
  • Инструмент для разметки.

Этапы изготовления стола

Перед началом покупки материала, определяются с местом в мастерской для будущей установки. Когда будущая конструкция будет использоваться изредка, то выбирают именно портативные столы. Но если в столярной мастерской много места, то широкий фрезерный стол, удобный для обработки досок или панелей в 2 метра – это производительно.

Изготовление станины и столешницы

Под станиной подразумевают каркас с опорой, но который и ставится сама столешница. Станину принято собирать из того, что не жалко. Особых предпочтений нет. Нужно добиться жесткости и устойчивости.

Перед сборкой каркаса желательно позаботиться об удобстве оператора. Обычно нижняя часть станины углубляется на 10-20 см от самой крышки. Так комфортнее, а поэтому безопаснее.

Если изучить чертежи и особенности конструкции, то не трудно под старый фрезер подогнать удобный столярный верстак. Помним, что от работы станка идет вибрация, поэтому рассматриваем такой вариант в том случае, если верстак стоит крепко.

Принято же именно для самоделок применять надежный, устойчивый, неподвижный каркас, и именно его желательно варить из профиля, так как вся нагрузка передается в основание. Подходит:

Уже потом деревянный брус и ДСП.

Недорого собрать фрезерный стол для периодического использования из профильной трубы 25х25 или 40х20. При помощи УШМ разрезают профиль на 4 ножки, прямоугольник (раму) и нижние связующие части. Все это строго по размерам.

Затем профиль сваривают в каркас, дополняя конструкцию трубой. Последняя необходима для параллельного упора. 4-6 ножек обязательно нужно обрамить профилем, либо уголком. Но это после установки самой крышки стола. Плюс металлический каркас дает возможность заранее приварить ограничитель для электрооборудования.

Как сделать монтажную пластину

Монтажная пластина обязательно шире диаметра фрезы, если предвидится работа с несколькими режущими насадками. Выгоднее или же бюджетнее сформировать этот элемент из березовой фанеры на 20 мм.

Но практичнее работать на самодельном станке с литым поликарбонатом в качестве монтажной пластины. Суть работы такая:

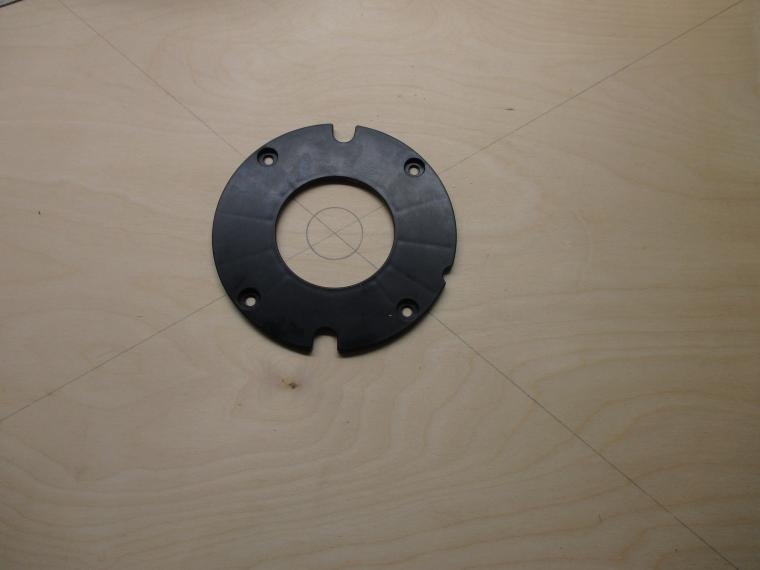

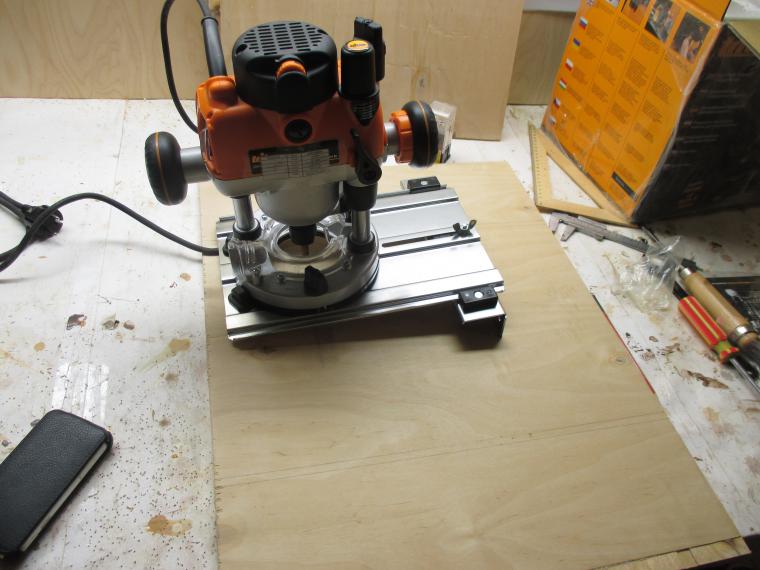

  • Снимают с электроинструмента подошву, предварительно положив пластину для монтажа «лицом» вверх.
  • Временно соединяют пластину и подошву при помощи двухстороннего скотча.

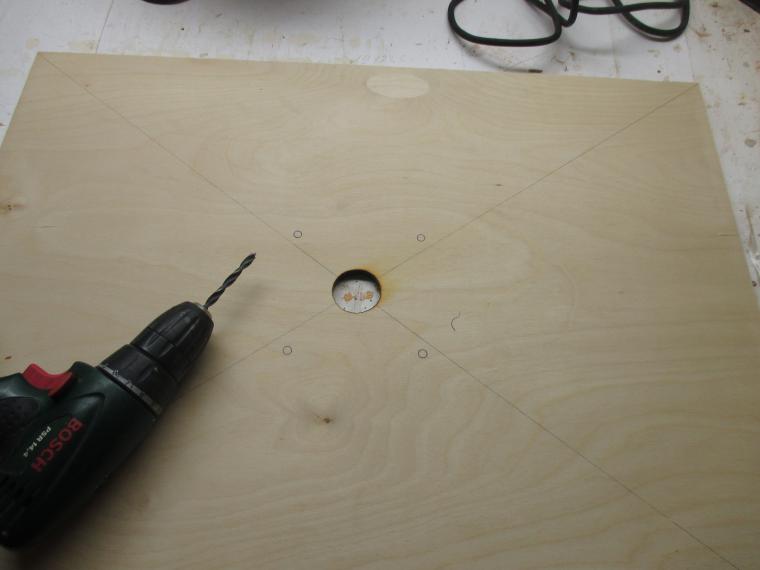

  • Подбирают сверла под диаметр заводских креплений, засверливают на пластине правильные для крепления отверстия.
  • Дальше соединяют самодельную пластину с фрезером, устанавливают на стол для подгонки.
  • В цангу ставят сверло на 8 мм, опускают двигатель. Нужно сверлом коснуться пластины, отметить центр.
  • Далее по отметке делают отверстие нужного диаметра.

Сборка фрезерного стола

Начинают со столешницы или крышки:

  • Для обработки материала удобно размещается само полотно.
  • Фанеру, МДФ-панель с пластиком пилим на рабочую поверхность, основу упора и стенку, косынку (4 шт), боковую планку, соединительные планки (4 шт).
  • Собираем сам стол на удобный в работе крепеж. В ход идут саморезы, болты.

Имея конструкцию в сборе, можно применять лакокрасочные составы, если нужно.

Дальше идет монтаж и врезка элементов:

  • Отмеряем от края 20-30 см, ставим направляющую из алюминия или оставляем паз под каретку. Выборка на всю длину.
  • На столешнице готовится выемка для подошвы. Последнюю обводим, вырезаем лобзиком и помним по необходимый паз, чтобы стол и установленный инструмент имели одну плоскость. Выемку под подошву располагаем так, чтобы удобно было работать оператору.
  • Теперь ручным фрезером делаем полукруглый паз под саму подошву, заранее выставив нужный размер. Еще в пазу нужны отверстия, чтобы зафиксировать инструмент.

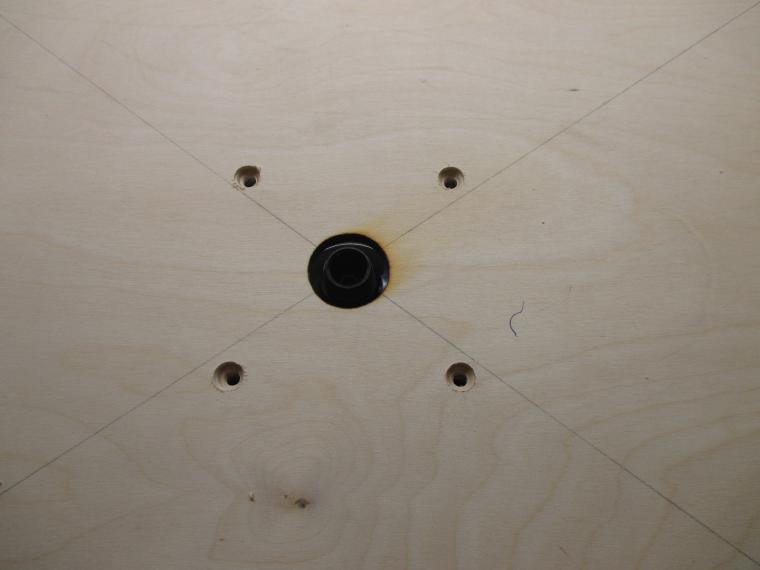

  • Крепеж желательно скрыть или утопить в столе, для этого делают углубления под зажимные шестигранные болты.
  • Имеем крепления, которые поддаются регулировке плоскости фрезерной платформы.

  • Берем фанеру, организуем в ней паз. Так же для крепления параллельного упора нужны 3-4 полосы одинакового размера, плюс ребро жесткости для каждой.
  • Проще всего параллельный упор зафиксировать струбцинами.

Если стол на металлическом каркасе, то в нем предусмотрена труба, она необходима как раз для монтажа параллельного упора.

Изготовление верхнего прижима

Своими руками проще всего изготовить одну или несколько прижимных гребенок. Тут используют сухую крепкую древесину. Для большого стационарного стола подойдет гребенка 450х50 мм.

Для ее изготовления понадобится пильный станок, лобзик или ленточная пила. Этим инструментом проходят скосы, достаточно угла в 30 градусов, пропилов в 50 мм. Желательно выполнить скосы с двух сторон прижима.

Затем эти элементы нужно закрепить, высверлив отверстия для монтажа. Готовую «расческу» обязательно шлифуют. Прижимы удобнее всего оснастить резьбовыми фиксаторами. Так, вспомогательный инструмент поддастся быстрой перенастройке. Лучше это сделать на упоре, где заранее будет выточен паз для движения самих гребенок.

Привод для самодельного фрезерного станка

Для привода важнейшим параметром является мощность. Ручная сборка подразумевает мотор от советской или российской техники, с минимальным параметром в 500 Ватт.

Если удается на самодельный станок выставить привод мощнее, на 1-2 киловатта, то работать просто с любым типом фрезы. Важно, чтобы электродвигатель имел усиленные подшипники. Тогда гарантировано длительное сопротивление большой нагрузке, возникающей на поперечной или продольной оси вращения.

Тонкости сборки

Любой тип такого рода самоделки будет удобнее, если есть металлическая линейка. Она поможет в настройке параллельного упора, соблюсти размер и угол.

С обратной стороны очень пригодится выемка для монтажа кожуха пылесоса или циклона. Это дополнительное оборудование желательно подводить после изучения чертежей.

Безопасность при работе на самодельном фрезерном столе

Ручной фрезер или же стационарный – это класс электроинструмента повышенной опасности. Правила работы следующие:

  • В процессе работы на станке нельзя терять концентрации, обрабатываемая деталь должна подаваться при помощи вспомогательного инструмента, как на циркулярной пиле.
  • Обязательны защитные перчатки и очки.
  • Присутствие посторонних в помещении, детей или же помощников не правильно. При работающем приборе необходимо всех удалить.
  • Если фреза или сам электроинструмент дает сбои, меняет темп работы или же бракует изделия, то его нужно как можно скорее выключить из сети. По возможности произвести ремонт, уже потом продолжать работу.

Итоги

Сборка фрезерного стола подразумевает наличие вспомогательного инструмента, хорошего крепежа и нужного по количеству материала. Такой станок – мечта частного мастера. Относиться к сборке нужно максимально внимательно еще на стадии чертежа, определяясь с характером будущего станка, его основного рабочего элемента.

Надёжный фрезерный стол своими руками

Профессиональная обработка и изготовление деревянных деталей возможна только с использованием фрезерного станка. Полноценно использовать этот инструмент можно в специальной установке. Таковым является фрезерный стол. Эта установка редко встречается, а те варианты, которые представлены в продаже, довольно дорогостоящие. Нет смысла тратить большие деньги на покупку этой конструкции, так как изготовить её можно своими руками.

Фрезерный стол: предназначение, типы

Удобство использования фрезера, размещённого в столе, заключается в оптимизации и безопасности работы с древесиной, а также скорости изготовления деталей. Принцип действия этой установки довольно прост, так как не фрезер перемещается по обрабатываемой поверхности, а деталь двигается относительно него. Фрезер, закреплённый в столе, даёт более широкие возможности обработки деталей. В результате заготовки изделий получаются как в профессиональных мебельных мастерских, обладающих соответствующим оборудованием. Прежде чем изготавливать фрезерный стол, нужно определиться с внешним видом и размером. Нужно учесть возможность модернизации стола. Важно, чтобы стол был надёжным и устойчивым в использовании. Наличие ящиков создаст дополнительный комфорт в работе

Существуют три основных типа фрезерных столов:

  1. Стационарный — специализированная конструкция, как правило, громоздкая и неперемещаемая.
  2. Портативный — имеет компактные габариты и относительно небольшой вес. Такой стол легко перенести.
  3. Агрегатный — конструкция предусматривает расширение поверхности пильного стола.

Схема конструкции

Для самостоятельного изготовления столешницы обычно используют МДФ-плиты, оклеенные различными пластиковыми покрытиями, толстую фанеру или доски. Эти материалы легки в обработке, имеют небольшой вес и долговечны.

Деревянная конструкция легка в обработке и использовании

Некоторые мастера считают, что металлическая столешница наиболее прочна и долговечна. Они правы, но такой стол с электроприбором станет отличным проводником, что небезопасно. Также металл подвержен коррозии, поэтому его необходимо покрасить.

Крышки фрезерных столов должны быть гладкими. Часто их изготавливают из пластика или металла. Эти столы имеют идеально ровную поверхность, которая невосприимчива к влаге. Фенольные пластики хорошо поддаются обработке. Это очень удобно при изготовлении пазов для алюминиевого профиля или при высверливании отверстий для креплений продольного упора. Как и МДФ, фанера и доски, эти материалы имеют приемлемые цены.

В фирменных столешницах, изготовленных из стали или алюминия, уже предусмотрены отверстия под определённую модель фрезера. Если выпускаемые модели столешниц из МДФ-плит или пластика, то фирмы подготавливают только отверстия под пластины. Хотя это бывает не всегда.

В подошве пластины есть отверстия, через которые фрезер крепится винтами к её основанию. Эти пластины могут изготавливаться из металла, пластика, поликарбоната или алюминия. Пластину для фрезера необходимо устанавливать вровень с поверхностью столешницы. Если какая-либо часть пластины выступит над поверхностью, обрабатываемые детали будут зацепляться за неё.

Читайте также:  Как почистить раковину из нержавейки

Крышка стола оборудована регулировочными винтами или другими приспособлениями для выравнивания пластины. Лучше выбирать пластину со сменными кольцами. Это необходимо, чтобы подбирать отверстия колец по размеру диаметра фрезы. Этим облегчается удаление стружки и другого мусора с рабочей поверхности фрезерного стола.

Создают удобство при подборе диаметра фрезы

При выполнении фрезерных операций часто необходим продольный упор, который направляет заготовку под нужным углом. Чтобы работа выполнялась точно, он должен быть ровным по всей длине, расположен строго перпендикулярно относительно поверхности стола и легко перенастраиваться для различных процессов. Лицевые части упора можно делать как сплошными, так и в виде нескольких накладок. Чтобы скапливалась стружка и мусор, боковой упор оборудуют патрубком. К нему подключается шланг пылесоса.

Лицевые части упора в виде нескольких закрепляемых накладок

Фрезерный стол можно модернизировать станиной, в которую будет закреплена болгарка. Подробнее о самостоятельном изготовлении этой конструкции вы можете прочесть здесь.

Необходимые инструменты и материалы

  1. Клей столярный.
  2. Болты с гайками.
  3. Шурупы.
  4. МДФ-плита и лист берёзовой фанеры
  5. Электролобзик.
  6. Гаечные ключи.
  7. Наждачная бумага.
  8. Линейка.
  9. Карандаш

Чертежи и расчёт

Для изготовления стола под фрезер можно использовать отдельную поверхность, которая закреплена в деревянных опорах или между двумя тумбами. Наиболее простым способом создания столешницы, опорной части и деталей для фрезерного стола будет использование МДФ-плиты либо берёзовой фанеры толщиной от 16 до 25 мм. Если плита покрыта пластиком, то в процессе работы будет меньшее сопротивление. Ламинированная с двух сторон плита не покоробится при эксплуатации. В нашем случае при изготовлении фрезерного стола использовались:

  1. 1 МДФ-панель, размером 19х1000х1800 мм.
  2. 1 фанерный лист, размером 19х1000х1650 мм.
  3. 1 пластина, размером 4х30х30 мм.
  4. Направляющие из алюминия — 2,3 м.
  5. Колёсная опора с тормозом — 4 шт.

Фрезерный стол: конструкция, схемы, технология изготовления своими руками

Мастера прошлого производили декоративную обработку древесины вручную. Их творениями мы восхищаемся до сих пор. Но учиться тонкой работе по дереву нужно было годы, и далеко не всякому подмастерью удавалось создать шедевр на звание мастера. И собрать денег на инструмент и принадлежности для высшего мастерства. Что актуально и сегодня: наборы фасонных рубанков, железок к ним и резцов для ручной доводки изделия обойдутся подороже хорошей ручной фрезерной машины по дереву. Которая к тому же сократит процесс обучения и увеличит производительность труда в разы. Если же сделать к ней фрезерный стол своими руками, то и качество изделий станет намного стабильнее. Правда, сократится функционал фрезера (количество видов рабочих операций), но оставшиеся участки уже не так сложно будет довести тем же фрезером без стола или вовсе вручную, не рискуя «запороть» всю заготовку. О существенных моментах самостоятельного изготовления фрезерного стола и будет этот материал.

Примечание: шедевр изначально технический термин, обозначавший пробную работу, которую самостоятельно должен быть сделать подмастерье, претендующий на звание мастера. Поскольку в старинных цехах корпоративный дух и семейственность доминировали над всем и вся, пришлому подмастерью, чтобы пробиться в мастера, нужно было сделать вещь действительно выдающуюся, даже исключительную. Отсюда и пошло употребление слова «шедевр» для творения, созданного на творческом взлете.

Стол или станок?

Тем не менее, ручной фрезер инструмент не из дешевых. Принципиальной разницы в конструкциях ее и фрезерующей головки вертикального фрезерного станка вроде не видно. Подходящий по мощности и оборотам мотор для самодельного фрезерного станка, возможно, дожидается в кладовке какого-нибудь употребления. Так что же лучше делать для фрезеровочных работ по дереву: весь станок из подручных материалов, или покупать ручной фрезер и к нему стол?

Самодельный фрезерный стол по дереву

Примечание: столы фабричного производства к ручным фрезерным машинам продаются точно так же, как станины для дрелей, превращающие их в сверлильный или токарный станок.

Дело в вибрациях. Дрожь станка с заготовкой – злейший враг обработки материалов резанием. Во фрезеровочных работах влияние вибрации на качество обработки особенно сильно. Если сверло или резец (кроме долота в долбежном станке) вгрызаются в заготовку однажды и затем идут в материале более-менее плавно, то фреза на каждом обороте бьет по заготовке как минимум дважды. Фасонные фрезы с криволинейными в 3-х плоскостях режущими кромками уменьшают этот недостаток, но не устраняют его совсем – фреза, которая не бьет по заготовке, ничего от нее не отрежет.

Самодельный фрезерный станок с мотором из хлама трясется в общем как сам может. Доступные в домашней мастерской меры по его виброгашению обеспечивают качество работы, подходящее более для простых плотничных работ. В ручных фрезерных машинах по дереву виброгашение уже предусмотрено конструктивно. Установка фрезера в стол еще уменьшает «трясучку», и весь агрегат становится пригодным для достаточно тонких столярных работ, в т.ч. над фасадными частями мебели, декоративными деталями и др. ответственными частями. Так что принципиальная разница между самодельными фрезерным станком и столом к имеющемуся ручному фрезеру все-таки есть.

Как устроен фрезерный стол

Основные отличия фрезерного стола с готовой машиной от самодельного станка того же назначения таковы:

  • Стол выполняется по конструктивной схеме вертикального фрезерного станка с нижним приводом, в то время как самодельный станок может быть и вертикальным, и горизонтальным. Впрочем, последний в домашних условиях никаких ощутимых преимуществ перед вертикальным не дает.
  • Фрезерный стол достаточно просто снабжается своими руками лифтом – устройством для плавной и, возможно, оперативной регулировки выступа фрезы над рабочим столом.
  • Система упоров заготовки фрезерного стола может быть усовершенствована по сравнению с самодельным станком для повышения точности и чистоты обработки.
  • Фрезерная машина для установки в стол дорабатывается обратимо (см. далее) с тем, чтобы ее можно было снять для работы вручную.

Как устроен простой фрезерный стол для работы по дереву, показано на рис. Тумба (станина) – любой достаточно прочной и устойчивой конструкции, т.к. основное вигброгашение осуществляется, кроме как с самом фрезере, опорной плитой. Поэтому тумба в данном случае фактически не станина, т.к. является просто поддерживающей конструкцией.

Устройство самодельного фрезерного стола по дереву

На простом столе сложно добиться качественной обработки заготовок с большим отношением ширины к высоте. Совершенно ровная доска по точно так же ровному столу вдруг ни с того, ни с сего идет рывками, рез получается неровным или даже заготовка закусывается фрезой. Причина – продольные, т.е. распространяющиеся горизонтально, волны упругости в материале заготовки. Гребенчатый вертикальный упор (см. далее) не успевает их поглотить, на заготовке возникают пучности (фокусы) вибраций, портящие все дело.

На такую ситуацию и предназначен горизонтальный упор, см. след. рис. Он выполняется всегда гребенчатым, т.к. является преимущественно вибропоглотителем. С той же целью добавляется второй вертикальный гребенчатый упор.

Устройство фрезерного стола по дереву с возможностью обработки широких заготовок

На рис. показан стол с 2-сторонними упорами, рассчитанными на подачу заготовки туда-обратно, см. далее. К самодельному столу для обычных столярных работ лучше делать односторонние упоры (см. далее): они технологически проще и могут быть выполнены их обычной твердой мелкослойной древесины (дуб, бук, орех). В любом случае наиболее ответственными конструктивными узлами самодельного фрезерного стола являются:

  1. Опорная (рабочий стол) и установочная (монтажная) плиты;
  2. Упоры – гребенчатый и глухой (простой);
  3. Лифт фрезерной машины.

Плиты

Опорная и монтажная плиты фрезерного стола конструктивно идентичны таковым такого же станка. Пример конструкции опорной плиты фрезерного стола из 2-х слоев 19-мм фанеры показан на рис.:

Устройство опорной плиты самодельного фрезерного стола по дереву

Ее основной недостаток – дороговизна: фанера требуется березовая (еще лучше бакелитовая) сорта не ниже Iб. Между тем, затратив немного больше времени и труда на переклейку многослойного фанерного «пирога», его, и даже лучшего качества, можно сделать, как и для фрезерного станка, из дешевой 4-мм строительной (II сорта) или упаковочной (несортовой) фанеры. Нужные износостойкость и прочность при этом обеспечиваются пропиткой листа перед раскроем водно-полимерной эмульсией (полноценный заменитель – строительная грунтовка ЭКО Грунт), а вибропоглощающие свойства – слоями клея ПВА. Высохший монтажный (усиленный) ПВА дает вязкую упругую пленку, отлично гасящую вибрации, но и без того пространство по высоте, в котором может набрать силу волна упругости, сокращается впятеро.

Примечание: фанера склеивается из листов шпона дешевым казеиновым или аналогичным синтетическим клеем, обладающим виброгасящими свойствами лишь в малой степени (его слой жесткий и хрупкий). Фанера, клееная ПВА, оказалась бы совершенно нерентабельной.

Устройство установочного узла с повышенным виброгашением для фрезерного стола показано на рис. и совершенно таково, как для фрезерного станка (см. соотв. статью).

Устройство виброгасящего установочного узла фрезерной машины для самодельного фрезерного стола по дереву

И процедура изготовления опорной плиты такая же: лист фанеры пропитывается 2-3 кратно с каждой стороны, затем раскраивается (сразу с вырезами под фрезер). Окно для машины лучше делать круглым или со скругленными углами. Пакет склеивается по инструкции к клею и сушится не менее 2-х суток под рассредоточенным гнетом ок. 100 кг/кв. м плиты; очень хороший пригруз – стопы книг и/или подшивок журналов.

Плита для фрезера и его доработка

Установочная (монтажная) плита фрезера делается из волокнисто-слоистого вибропоглощающего термореактивного пластика: текстолита, стеклотекстолита. Несколько хуже вибропоглощающие массивные термопластичные материалы – оргалит и т.п. Термопластичную пластмассу от нагрева во время работы может повести и станок потеряет точность. Массивные (эбонит, бакелит) или слоистые термореактивные пластики (гетинакс) непригодны – от вибраций и нагрева очень скоро расслаиваются и трескаются.

Как дорабатывается машина для установки в фрезерный стол, показано на рис.:

Обратимая доработка ручной фрезерной машины для установки в фрезерный стол

Фиксатор штатного скользящего рабочего стола (показан стрелкой слева на рис.) освобождается (отжимается). Затем штатный стол снимается и ставится на пружины сжатия (в центре) общей силой прим. 1,5 веса машины. Подошва штатного стола (показана стрелкой в центре) снимается, и взамен нее крепится установочная плита (справа на рис.). Восстановление машины для использования в ручном режиме производится в обратном порядке.

Упоры

Поскольку самодельный фрезерный стол способен обеспечить лучшую точность и чистоту обработки, чем такой же станок, систему упоров для него желательно видоизменить. Упоры, как в станке или на рис. выше с изображением простого стола, пригодны для изготовления не фасадных (декоративных) деталей, т.к. прямой Г-образный глухой упор все-таки сильно отдает вибрации обратно в заготовку и затрудняет ее подачу (заготовка из обычной деловой древесины может заедать).

Чертежи косых гребенчатого и глухого вертикальных упоров для самодельного фрезерного стола по дереву приведены на рис. Конструктивно гребенчатый упор для стола несколько отличается от такового для станка (все зубья одинаковы), т.к. весь агрегат трясется уже не так сильно. Клен – один из лучших виброгасителей, но выдержанная, без дефектов, сучков, свилей и косослоя, деловая кленовая древесина дорогой и дефицитный материал. Ее вполне заменят дуб, бук, граб, орех.

Чертежи вертикальных упоров для самодельного фрезерного стола по дереву

Примечание: еще лучший виброгаситель – древесина вяза. Но бездефектный выдержанный деловой вяз в широкой продаже практически отсутствует, т.к. весь идет на колодки для пошива дорогой кожаной обуви и ответственные детали машин.

Фиксация гребенчатого упора фрезерного стола стопорным блоком

Читайте также:  Сантехника своими руками: этапы установки

Устанавливаются гребенчатые и глухие упоры попарно (глухой первым по ходу заготовки), см. врезку в центре на рис. Фиксируются стопорным блоком (стопором), выделено красным на рис. справа. Однако ставить гребенку с «глухарем» до фрезы по ходу заготовки при ее подаче, как показано там же, все-таки неправильно: основная «трясучка» возникает за фрезой. А вот ставить 2 пары гребенка-глухарь, до фрезы и после нее, не возбраняется и для точности обработки полезно.

Упор туда-обратно

Заготовки из однородных материалов высокого качества (МДФ, постформинг для кухонных столешниц, отборная мелкослойная древесина) нередко фрезеруют способом туда-обратно: деталь толкают на фрезу и тут же, не выключая фрезера, тянут назад. Сочетание попутного и встречного фрезерования в один проход (см. статью о фрезерном станке) дает наиболее чистую поверхность.

Примечание: детали, фрезерованные туда-обратно, вполне пригодны на шпонирование и ламинирование.

Однако ставить для фрезеровки туда-обратно пару косых гребенок, повернутых в противоположные стороны, нельзя: на входящем гребне заготовку заклинит. Для фрезерования туда-обратно заготовка подпирается парами вертикальных и горизонтальных прямых гребенок (см. рис. выше): их гребни (и пазы между ними) перпендикулярны рабочей поверхности, а рабочие части гребенок трапециевидные в плане со скосами в 60 градусов от перпендикуляра (30 градусов от подошвы гребенки). К сожалению, выбор материалов для самостоятельного изготовления прямых 2-сторонних гребенок ограничен: бездефектные выдержанные деловые клен, вяз, тик.

Примечание: в продаже встречаются прямые гребенки для фрезеров по дереву, литые из полипропилена. Как работают, не знаю, не пробовал.

Самые простые конструкции лифтов для фрезерного стола по дереву – жесткий кулачковый (поз. А на рис.) и клиновой (поз. Б).

Кулачковый и клиновой лифты фрезерного стола по дереву

Их общее достоинство – возможность сделать опорную плиту откидной для удобства доступа к фрезеру. Но общий огромный недостаток – неустойчивость, машина от вибрации сползает вниз. Фактически после 1,5-2 м реза лифт приходится переустанавливать. Кулачковый лифт, кроме того, по удобству пользования не намного лучше регулируемого шайбами с резиной лифта самодельного фрезерного станка.

Оптимальная конструкция лифта фрезерной машины в столе – винтовой, см. след. рис. Если нижнюю фланцевую гайку дополнительно зафиксировать контргайкой (или поставить самозатягивающуюся фланцевую гайку), вынос фрезы держится железно. И возможна его действительно оперативная регулировка, буквально на ходу заготовки.

Устройство винтового лифта фрезерной машины в самодельном фрезерном столе

Точный мини-стол

Для занятий художественной деревообработкой и/или фасадной столяркой незаменимая вещь – фрезерно-копировальный станок. Сделать его своими руками возможно, но сложновато, а приобретать фабричный имеет смысл только если есть стабильный поток заказов на работы данного рода и твердые навыки их выполнения.

Однако и фасонные пазы в фасадных деталях мебели, фрезерованные по прямой, могут дать отличный эстетический эффект. Прямая фрезеровка широко используется в изготовлении мебели и декоративных изделий из дерева в любом стиле, см. рис. Самостоятельно выполняется она маломощными ручными фрезерными машинами по дереву повышенной точности (справа на рис.); установка ручного мини-фрезера в стол повышает качество работы и производительность труда точно так же, как «большого».

Фасадные детали мебели, фрезерованные по прямой, и ручная мини фрезерная машина по дереву

Чертежи мини фрезерного стола по дереву под отечественную ручную фрезерную машину даны на след. рис. Его отличительные особенности – кулачковый боковой прижим заготовки и вертикальная гребенка с широкими зубьями. Решение для работы с качественными материалами вполне оправданное: мелкие частые гребенки сами немного «отыгрывают» на заготовку, что в данном исполнении минимизировано.

Чертежи самодельного мини фрезерного стола по дереву

А вытяжка?

При фрезеровании древесины образуется в разы больше опилок, стружки и древесной пыли, чем при распиловочных операциях. Точность обработки на столе и здоровье его оператора пыль портит так же, как пылящий станок. Поэтому для фрезерного стола точно так же необходимы пылеулавливатель, пылеотвод и пылесборник; их конструкция одинакова и для стола, и для станка, см. соотв. статью.

В заключение

Будем надеяться, что из этой статьи вы почерпнули для себя кое-что полезное. Дополнительно к материалу предлагаем также посмотреть видео об опыте самостоятельного изготовления фрезерного стола для ручной фрезерной машины по дереву:

Видео: пример изготовления стола для ручного фрезера

Изготовление фрезерного стола своими руками: Инструкции +Фото и Видео процесса

Фрезерный стол. Частое явление что для работы с фрезерным станком используют обычные столы. Но они не позволяют надежно зафиксировать фрезер, что грозит неровностью работ. Существует специальный фрезерный стол, который можно изготовить своими руками. На нем будет намного комфортнее и удобнее работать чем на обычном, но чаще всего многие не хотят покупать заводской фрезерный стол.

Это очень дорого и невыгодно, ведь намного проще сделать его самому. При использовании такого стола с ручным фрезером при работе с деревом, вы можете получить результаты не хуже профессиональных изготовителей.

При помощи стола ручным фрезером можно будет совершать обработку не только дерева, но и ДСП, МДФ-панелей, пластиковых и так далее. А так же совершать декоративные работы, проделывать отверстия, пазы, шлицы, обработка кромок и сделать канавку.

Перед тем, как начать

Для изготовления фрезерного стола своими руками вам не понадобится много денежных средств, но зато с обработкой дерева справится не хуже профессионального. Перед началом работ следует закрепить фрезер на специальном верстаке, это требуется для надежной фиксации инструмента.

Что потребуется для изготовки

  • Четыре квадратных бруска,
  • Гайки, болты, шайбы, шурупы.
  • Домкрат,
  • Профиль и Направляющие из металла,
  • Обрезки фанеры (по заранее подготовленным меркам),
  • Ручной фрезерный станок,
  • Пластина из стали 6 мм,
  • Напильная направляющая.

Сборка и установка

  1. Для основной части стола вам понадобятся обрезки из фанеры и квадратные бруски. Из обрезка ДСП будут монтироваться ножки, а из фанеры поперечный упор на них для более прочной фиксации. Сбоку правой стороны следует сделать вырез, там будет располагаться кнопка при нажатии на которую инструмент будет включаться и выключаться.
  2. Изготавливаем столешницу из материала ДСП. Она должна быть подниматься, для чего следует вмонтировать несколько петли и установить обрез из фанеры для опорной функции.
  3. Для того чтобы ровно двигался рабочий материал следует установить специальную, упорную каретку с функцией движения. Для того чтобы она могла свободно передвигаться встраиваем в столешницу направляющую.
  4. Упор, который будет вдоль так же изготавливается из ДСП. Делаем двигающимся для регулировки фрезы. Сверху сверлим перпендикулярно друг другу и крепим фиксаторами к столу. В центре следует вырезать маленькое отверстие для опилок, стружки и прочих отходов.
  5. Сзади этого упора прикрепляем короб, изготовленный из фанеры. В коробе сверлим отверстие для шланга пылесоса. Он будет выполнять функцию удаления мусора.
  6. Пластину из стали прикрепляем на одном уровне со столешницей, когда будете прикреплять внимательно проследите чтобы он не выступал за уровень столешницы, иначе при обработке материала он будет за нее цепляться.
  7. К нижней части пластины прикрепляем фрезер, для этого понадобятся болты. Установка фиксации пластины будет позволять экономить глубину выреза и заменять фрезу без лишних хлопот.
  8. Изготавливаем лифт фрезерного станка своими руками при помощи домкрата. Он позволит очень точно регулировать высоту фрезы.
  9. Вместо ручек к фрезеру прикрепляем направляющие. Их нужно соединить с домкратом.

Особенности

Для ручного фрезера рекомендуется использовать верстак который уже имеется. Но для уменьшения вибраций, для большей устойчивости лучше соорудить другую конструкцию. Поверхность на которой будет располагаться фрезер, тоже должна быть очень устойчивой. Ведь именно на нее распределяется основная нагрузка, изготавливается из металлотруб, углов или ДСП.

Под столешницей должно быть свободное место так как там будет находится механизм фрезера. Он прикрепляется при помощи жесткой, металлической пластины. Приступать к работе следует через толщину специальной, установленной пластины. Острые углы скругляем. И благодаря глубине столешницы, пластина будет с ней на одном уровне. Посередине пластины требуется отверстие для фрезерного станка. Прикрепляем винтами потай.

Начинаем изготавливать раму для основания, для более удобной работы столешница должна выходить на расстояние 10-20 см. Высота каркаса должна быть около 85-90 см, это оптимальная высота соответствует высоте среднего роста человека, для более удобной работы с ручным станком. Для удобства снизу этой конструкторы монтируем регуляторы, для того чтобы можно было настроить нужную вам высоту.

Главное в изготовлении стола являются размеры и габариты установленного станка. То есть это может быть большой агрегат в центре столешницы, либо фрезерный инструмент отдельный.

Изготовление пластины

Толщину для пластины следует взять немного поменьше, чем столешница для усиления резки. Но при всей своей небольшой толщине она должна быть очень крепкой. Лучше всего изготавливать ее из металла. Нормальная толщина 0,6 см. Пластина должна быть в форме прямоугольника с небольшим отверстием посередине соединяющие с фрезерным станком и для крепления. Для более точной установки необходимо сначала расчертить план со всеми параметрами и установить на столе для сравнения.

Изготовление фрезерного стола

В моей мастерской появился новый помощник — ручной фрезер. Этот инструмент очень нужный для каждого столяра, он может выполнять различные операции: это и сверление, и выборка пазов, и скругление кромок, и изготовление молдингов, и изготовление пазовых соединений, и изготовление филенок и их обвязка, и многое другое, в общем, как говорят столяры: «Фрезер выполняет 80% работы, а если его поместить в стол, то вообще ему цены не будет». Вот я вам и решил рассказать об изготовлении своими руками такого стола.

Для чего я это делаю? Для того чтоб вы, мои дорогие, видели, что я стремлюсь к повышению качества моих работ и расширению ассортимента, ведь имея фрезер, фрезерный стол, я могу выполнять такие операции, какие не мог раньше, а некоторые быстрее, чем раньше.

Для изготовления стола я взял фанеру толщиной 10 мм, при помощи обычной пилы вырезал крышку размером 49х65.

Теперь надо найти центр, проводим диагонали, и пересечение их будет наш центр.

В этом центре нам надо сделать отверстие диаметром 38 мм для вылета фрезы и удобства ее замены. Делаем это при помощи циркуля.

Далее, нам надо разметить отверстия для крепления фрезера, для этого откручиваем подошву фрезера и прикладываем ее к центру.

Не забываем при этом учесть отверстие под ручку микролифта.

Вот что получилось:

При помощи «нихромки» вырезаем отверстие:

Проверяем. Прикладываем фрезер.

Отлично все совпадает:

Прикручиваем специальными болтами с потаем.

Теперь переходим к тумбе.

Стол будет настольный для мобильности и экономии места.

Выпиливаем три боковых стенки размером в высоту 30 на 35 см.

Столик будет с ящичками для хранения фрез и прочих «причиндалов». Поэтому выфрезеровываем паз для полки.

Делаем это на двух боковых.

Выпиливаем полку и соединяем, при этом проверяем наличие угла 90 градусов.

Для удобства выдержки прямого угла прикручиваем задние поперечины.

Все — можно прикручивать и боковую:

Для крепости и надежности прикручиваем две поперечины снизу.

Монтируем ранее изготовленную крышку, проверяем плоскость, чтобы не было прогибов и «винта».

Все — стол готов, летные испытания проведены, все классно!

Осталось сделать упор и ящички.

Всем спасибо за внимание, будут вопросы — спрашивайте.

О том, как сделать упор, читайте во второй части: Изготавливаем упор для фрезерного стола .

Ссылка на основную публикацию
