Обзор кондиционеров на солнечных батареях

Каждый год с приближением лета увеличивается нагрузка на электрические сети. Летнюю жару плохо переносят не только люди, но и техника. Начинает сбоить электроника, все чаще включаются вентиляторы, холодильники работают почти непрерывно, открываются настежь окна, устраиваются сквозняки. И хотя это мало помогает, небольшой ветерок в помещении создает видимость более комфортной температуры, легче переносится жара. В этот период резко увеличивается спрос на различные установки микроклимата – наружные и напольные кондиционеры, вентиляторы с системой охлаждения воздуха.

Чтобы обеспечить комфортную температуру в квартире, достаточно одного кондиционера средней мощности. В офисных помещениях, где большие площади и объемы комнат, устанавливают по несколько кондиционеров на каждую комнату. Естественно, что установка большого количества этих приборов влечет за собой значительное увеличение нагрузки на электрическую сеть. Да и квартирный кондиционер, работающий практически круглосуточно, достаточно нагружает сеть. К тому же, при его мощности в 2500 ватт значительно увеличиваются расходы за электроэнергию.

Кроме стационарных кондиционеров, есть еще и такие, которые устанавливаются в автомобилях, жилых домиках на колесах, на катерах. Во время работы эти кондиционеры забирают часть мощности двигателей или потребляют энергию аккумуляторов. Чтобы снизить нагрузку на электрические сети в пиковые периоды, чтобы не допускать преждевременного разряда аккумуляторов, но вместе с тем обеспечить комфортные температурные условия, многие фирмы начали выпускать кондиционеры на солнечных батареях. В таких устройствах гелиевые панели либо представляют собой составную часть неразборной конструкции, либо устанавливаются отдельно, соединяясь с кондиционером специальным силовым кабелем.

Кондиционеры испарительного типа

Принцип работы кондиционеров испарительного типа предельно прост. В конструкцию входит открытая емкость, наполняемая водой. Вертикально устанавливается воздушный фильтр, представляющий собой несколько слоев пористых прокладок. Вода из емкости небольшим насосом подается в распыляющее устройство, установленное над воздушным фильтром. Из распыляющего устройства вода, разделенная на мелкие капли, попадает на воздушный фильтр, через который вентилятором подается теплый воздух. Этот воздух, проходя через прокладки фильтра, захватывает с собой капельки воды, которые очень быстро, практически мгновенно, испаряются, так как площадь их поверхности и объем чрезвычайно малы. При этом воздух, проходящий через фильтр, не только охлаждается, но и увлажняется.

К преимуществам такого кондиционера следует отнести его невысокую стоимость, простоту эксплуатации, небольшое энергопотребление, очищение и увлажнение воздуха. К недостаткам следует отнести необходимость периодического пополнения запасов воды, которая будет расходоваться на увлажнение прокладок фильтра. Недостатком прибора является также и то, что он малоэффективен в условиях повышенной влажности.


Схема кондиционера испарительного типа

Кондиционер испарительного типа Diablo Solar

Фирма Mountain Concepts выпустила Diablo Solar – небольшой кондиционер испарительного типа, работающий от солнечных батарей. Он отличается не только высокой производительностью, но и своей экономичностью. Кондиционер работает от гелиевых панелей, которые обеспечивают напряжение питания 24 вольт постоянного тока. Наличие аккумулятора позволяет использовать устройство и в темное время суток. Несмотря на свои небольшие размеры и мощность, этот кондиционер обеспечивает создание комфортного микроклимата в помещениях площадью до 30 квадратных метров. Его максимальная производительность достигает 3000 кубометров воздуха в час.

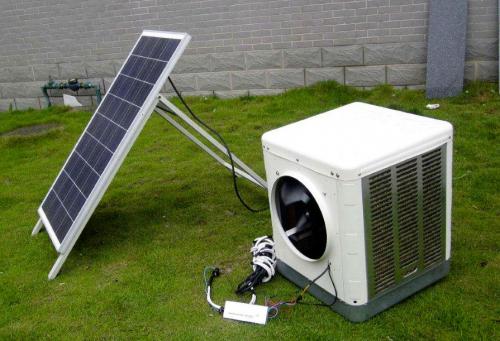

Diablo Solar с блоком солнечной батареи

В приборе предусмотрена система дистанционного управления, автоматический воздушный переключатель, установка времени срабатывания и выключения. Хорошо сбалансированный вентилятор работает практически бесшумно. Температура влажного охлажденного воздуха может быть на 8°С – 12°С ниже температуры воздуха, подаваемого снаружи.

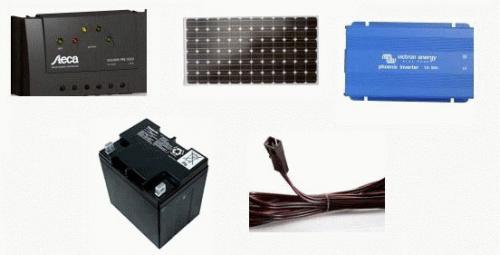

Комплект поставки

Основные технические данные:

  • Производительность – 3000 м³/час;
  • Регулировка – 3 ступени;
  • Емкость бака – 20 литров;
  • Расход воды – 3 л/час;
  • Напряжение – 24 В постоянного тока;
  • Мощность – 80 ватт;
  • Размеры помещения – 30 м²;
  • Вес – 20 кг;
  • Размеры 560+350х690 мм

В комплект поставки входят: модуль солнечных батарей мощностью 90 ватт, два аккумулятора по 35 ампер-часов, инвертор, контроллер заряда, кабель – 3 метра, соединительные разъемы.

Стоимость комплекта – до 25000 рублей.

Кондиционеры компрессионного типа

Принцип работы таких кондиционеров точно такой же, как и у холодильников. И состоят эти кондиционеры из таких же элементов – испарителя, конденсатора, компрессора. В качестве хладагента используется легкокипящий фреон. Именно от него зависит охлаждение воздуха в помещении. Как и у любой другой жидкости, температура кипения фреона находится в прямой зависимости от давления. Чем ниже давление, тем ниже температура кипения.

Жидкий фреон вскипает в испарителе, где давление низкое настолько, что парообразование происходит при температуре от +10°С до +18°С. При этом происходит отбор тепла у входящего воздуха. Нагретый парообразный фреон поступает в компрессор. Там давление повышенное, а следовательно, и температура кипения выше. Здесь фреоновый пар конденсируется в жидкость и возвращается в испаритель. Цикл повторяется бесконечно.


Схема кондиционера компрессионного типа

Вентилятор выбрасывает теплый воздух наружу. Внутри помещения воздух прогоняется через испаритель, выходя из кондиционера уже охлажденным до заданной температуры.

Гибридный кондиционер на солнечных батареях SUNCHI ACDC 12

Компания Jiangsu Sunchi New Energy Co., Ltd. выпускает мощный гибридный кондиционер, работающий на солнечных батареях. Этот кондиционер компрессионного типа является универсальным прибором и может применяться для создания комфортного микроклимата в квартирах, офисах, производственных помещениях. Он может работать как на охлаждение, так и на подогрев воздуха. Тепловая мощность на охлаждение составляет 11000 BTU/h, что в переводе на привычные для нас единицы измерения равно примерно мощности в 3.2 киловатт, в то время, как тепловая мощность на обогрев составляет 12000 BTU/h или 3.5 киловатт. Этой мощности хватает для того, чтобы обслуживать помещение площадью до 75 квадратных метров.

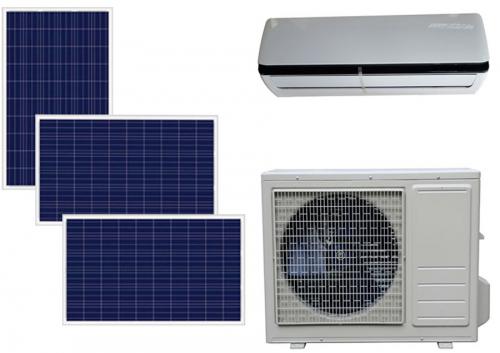

Кондиционер на солнечных батареях SUNCHI ACDC 12

В комплект поставки входит сплит-система, три солнечные панели мощностью по 250 ватт каждая, инвертор, контроллер заряда аккумуляторов, аккумуляторная батарея (по желанию покупателя), соединительные кабели, трубопроводы, пульт дистанционного управления.

Основные технические характеристики:

  • Электропитание – 220 вольт 50 Гц;
  • Мощность одной солнечной батареи – 250 ватт;
  • Напряжение постоянного тока – 30 вольт;
  • Тепловая мощность на охлаждение –11000 BTU/h (3.2 кВт);
  • Мощность в режиме максимального охлаждения – 920 ватт;
  • Номинальная мощность в режиме охлаждения – 705 ватт;
  • Тепловая мощность на обогрев –12000 BTU/h (3.5 кВт);
  • Мощность в режиме максимального обогрева – 1025 ватт;
  • Номинальная мощность в режиме обогрева – 836 ватт;
  • Хладагент – фреон R410A;
  • Размеры внутреннего блока – 902х165х284 мм;
  • Размеры наружного блока – 762х284х590 мм;
  • Трехскоростной двигатель Panasonic – 1250/900/700 об/мин;
  • Стоимость – 65000 рублей (без аккумуляторов).

Кроме стационарных кондиционеров на солнечных батареях, различные фирмы выпускают мобильные устройства. Например, для автомобильных жилых домиков.


Дом на колесах с солнечными батареями

Солнечные батареи, установленные на крыше, обеспечивают энергией все электрооборудование, включая кондиционер, который создает благоприятную атмосферу в салоне, не расходуя при этом энергию аккумуляторов или генератора автомобиля.

Кондиционеры, работающие на солнечной энергии

Современный человек разительно отличается от своих собратьев, которые жили 50–100 лет назад. Если раньше невозможно было выйти из дома, не послушав прогноза погоды (ведь дождь, туман или солнечный зной могли существенно осложнить жизнь), то сегодня мы замечаем погодные явления только в те минуты, когда идем из прохладной квартиры в прохладный офис или автомобиль.

По статистике, американские домовладельцы ежегодно тратят около 15 миллиардов долларов на обеспечение домашнего кондиционирования, а все бытовые кондиционеры США потребляют около 5% всего объема электроэнергии в государстве. Все системы охлаждения выделяют в год около 140 миллионов тонн углекислого газа, который известен своим парниковым эффектом, изменяющим климат на планете. За последние 150 лет выбросы парниковых газов в мире увеличились на 25%. Среднегодовые температуры на планете существенно возросли, что означает, что спрос на кондиционеры, будет только расти.
Гнетущая жара вызывает серьезные проблемы со здоровьем. Тепловой удар чреват потерей сознания, обезвоживанием и даже смертью. За лето 2003 года от жары в Европе погибло более 35000 человек. А с 2011 года были зафиксированы 7 из 8 температурных рекордов современности. Температура поверхности земли повысилась на 0,8˚С, а к концу XXI века, по прогнозам ученых, она вырастет еще 6,5˚С.

Решить сложившуюся ситуацию можно с помощью так называемых солнечных технологий получения энергии, которые позволят сократить использование ископаемых видов топлива и остановят пагубное воздействие на природу традиционных систем кондиционирования. Солнечными кондиционерами принято называть все системы кондиционирования воздуха, работающие на солнечной энергии. При их создании используются принципы фотоэлектрического преобразования, конверсии солнечной и тепловой энергии и пассивного солнечного изучения. В 2007 году США приняли Закон о энергетической независимости и безопасности, логическим следствием которого стало проведение ряда исследований в сфере экологичного кондиционирования воздуха.

Первые шаги в данном направлении были сделаны еще в конце XIX века, когда наиболее распространенные системы охлаждения воздуха работали на смеси аммиака и воды. Позднее в этих целях стал применяться природный газ пропан, который и сегодня служит рабочей средой в системах охлаждения холодильных установок. Однако было доказано, что все эти вещества наносят непоправимый ущерб окружающей среде, из-за чего ухудшается экологическая обстановка во всех регионах мира.

В ходе многочисленных исследований было установлено, что инновационные фотоэлементы могут обеспечить питание любой системы охлаждения с электрическим приводом. В частных жилых домах и небольших коммерческих зданиях все чаще используются «солнечные» технологии кондиционирования, поскольку они легки в монтаже и обслуживании, экономичны, что важно, экологичны. Солнечные кондиционеры, используя возобновляемые источники энергии и не нанося ущерба природе и здоровью человека, подарят Вам прохладу в самый жаркий день, сделают Ваш дом комфортным и полностью безопасным.

В качестве неоспоримых преимуществ солнечных кондиционеров можно назвать:

  • Повышенная эффективность за счет высокой температуры и давления в сочетании с большим перепадом температур между витками конденсатора и окружающей средой.
  • Возможность использования в рамках «зеленых» строительных технологий, которые позволяют минимизировать влияние на окружающую среду.
  • Низкое электропотребление, работа на энергии солнечного излучения, получение которой не связано с вредными выбросами и загрязнением природы.
  • Возможность использования солнечных кондиционеров для охлаждения воздуха в жаркий период и для прогрева дома зимой.
  • Охлажденная вода из системы кондиционирования может применяться в хозяйственных или производственных нуждах.

Единственный недостаток таких систем – это отсутствие их налаженного производства в промышленных масштабах.
В силу различных причин сфера применения солнечных кондиционеров несколько ограничена. Это частные дома и коттеджи, небольшие коммерческие предприятия, административные и социальные строения.

Читайте также:  Раздвижные шторы для ванной комнаты

Солнечные кондиционеры

Существует несколько видов кондиционеров, тем или иным образом использующих солнечную энергию, чтобы снизить или полностью отказаться от потребления электроэнергии из сети. О принципе работы таких устройств, получивших название «солнечные кондиционеры», и пойдет речь в этой статье.

Несмотря на некоторую абсурдность понятия «солнечный кондиционер» (традиционно солнце ассоциируется с теплом, а кондиционер — с холодом), оно вполне объяснимо, ведь именно в солнечный день потребность в кондиционировании наиболее велика. Таким образом, привязать работу кондиционера к солнцу было бы весьма логично: есть солнце — нужно охлаждение, нет — нет и потребности в холоде.

Бытовой кондиционер на солнечной батарее

Принципиально солнечные кондиционеры можно разделить на две группы. Представители первой, активные солнечные кондиционеры, используют солнечную энергию напрямую — как тепловую. В свою очередь, пассивные солнечные кондиционеры используют энергию Cолнца, преобразованную, как правило, в электричество.

Солнечные кондиционеры с влагопоглотителями

Обычно около 30 % полезной холодильной мощности кондиционера (а в некоторых случаях до 50 %) тратится впустую — на образование конденсата, который затем просто сливается в канализацию.

Избежать появления конденсата, которое происходит из-за того, что температура испарителя ниже точки росы поступающего из помещения воздуха, можно, либо повысив температуру испарителя, либо понизив точку росы. Первый способ приводит к менее эффективному охлаждению воздуха, а потому требует увеличения его расхода. К тому же лишнюю влагу из воздуха все равно нужно удалять.

Второй способ — понижение точки росы воздуха в помещении — можно реализовать несколькими путями, и один из них — предварительно осушить подаваемый в кондиционер воздух.

Солнечные кондиционеры с влагопоглотителями (десикантами) относятся к активным солнечным кондиционерам и имеют повышенную энергоэффективность за счет невыпадения конденсата. Влага удаляется из потока воздуха влагопоглотителями перед испарителем. Таким образом, в испаритель попадает осушенная воздушная масса с точкой росы ниже температуры испарителя, чем и обеспечивается гарантия невыпадения конденсата.

Влагопоглотитель (это может быть, например, силикагель) вращается на диске. Поглотив влагу из внутреннего воздуха, десикант диском выносится на открытое для лучей солнца пространство, где выпаривается впитанная влага. Тем самым влагопоглотитель регенерируется, и диск возвращает его к контакту с внутренним воздухом.

Дополнительно отметим, что при описанной выше схеме в солнечные дни режим осушения воздуха не требует включения парокомпрессионного холодильного цикла кондиционера, что ведет к существенному энергосбережению: электроэнергия затрачивается только на вращение диска с влагопоглотителем.

Абсорбционные солнечные кондиционеры

Другим примером активных солнечных холодильных машин являются абсорбционные чиллеры, использующие солнечное тепло. Как известно, в абсорбционных машинах рабочим веществом является раствор из двух, иногда трех компонентов. Наиболее распространены бинарные растворы из поглотителя (абсорбента) и хладагента, отвечающие двум главным требованиям: высокая растворимость хладагента в абсорбенте и значительно более высокая температура кипения абсорбента по сравнению с хладагентом.

Для получения холода в абсорбционных холодильных машинах требуется тепловая энергия (как правило, используется бросовое тепло предприятий), которая подводится к генератору, где из рабочего вещества выкипает практически чистый хладагент, ведь его температура кипения гораздо ниже, чем у абсорбента.

Несмотря на то что абсорбционные чиллеры — весьма перспективная область развития холодильной техники, их применение ограничивается, как правило, промышленными объектами, так как только там есть достаточное количество бросового тепла.

В то же время в абсорбционных солнечных кондиционерах тепловую энергию, подводимую к генератору, получают от Cолнца. Это позволяет расширить область применения абсорбционных машин и использовать их не только в промышленном секторе. Учитывая, что тепловая энергия, получаемая от Cолнца, бесплатна, экономичность подобных решений в эксплуатации очевидна.

Фотоэлектрический солнечный кондиционер

В принцип работы фотоэлектрических солнечных кондиционеров заложено, пожалуй, наиболее очевидное использование солнечной энергии: питание кондиционера от солнечной батареи.

Действительно, о солнечных электростанциях, использующих возобновляемый источник энергии — энергию Cолнца, известно достаточно давно, и сказано о них очень многое. Ряд проектов уже воплощен в жизнь и успешно эксплуатируется в различных странах.

В более скромных масштабах солнечные батареи используются для энергоснабжения небольших объектов, например, коттеджей: от установленных, как правило, на кровле фотоэлектрических панелей получают электричество, расходуемое на бытовые нужды.

Кондиционер для грузовика, работающий на солнечной энергии

Еще реже от солнечных батарей предлагается запитывать различное оборудование. Если учесть, что в отличие от другой бытовой техники кондиционеры используются именно в солнечные дни, то было бы логично подключить к солнечной батарее именно кондиционер.

Подобные решения уже предлагаются многими зарубежными производителями оборудования для кондиционирования воздуха, например, Sanyo, Mitsubishi, LG. Однако очевидно, что кондиционер, будучи энергоемким оборудованием, потребует размещения достаточно большого количества фотоэлектрических панелей. Поэтому разные производители используют солнечные батареи по-разному: для запитывания только вентиляторов, для частичного электроснабжения кондиционера или для его полного обеспечения электроэнергией.

В любом случае к кондиционеру подводится силовой кабель от электросети, однако приоритет по источнику энергии отдается солнечным батареям. Например, для питания солнечных кондиционеров компаний GREE и MIDEA используется постоянный ток. В обычном режиме ток поступает от фотоэлектрических панелей, а при отсутствии солнца — через выпрямитель из электросети здания.

Однако отметим, что КПД современных фотоэлектрических панелей не превышает 25 %, что нельзя назвать эффективным преобразованием энергии. Даже несмотря на разработку комбинированных батарей на основе кристаллического кремния, КПД которых достигает 43 %, по-прежнему более половины энергии теряется в процессе ее конвертации. Именно поэтому считается, что фотоэлектрические солнечные кондиционеры уступают в эффективности, например, абсорбционным.

Экологичность как двигатель солнечного кондиционирования

Сегодня большое внимание уделяется экологичности тех или иных решений. Особо остро экологический вопрос стоит в области кондиционирования.

Пока солнечные климатические системы еще мало распространены. Однако направленность мировых усилий на снижение выбросов углекислого газа в атмосферу и рост цен на традиционные энергоносители могут стать хорошим стимулом для развития солнечной климатической техники.

Очевидно, что энергопотребление системы кондиционирования при параллельном использовании солнечной энергии снизится. Кроме того, использование тепловой энергии Cолнца может расширить область применения абсорбционных холодильных машин, работающих на безопасных рабочих жидкостях — воде или соляных растворах.

Юрий Хомутский, технический редактор журнала «МИР КЛИМАТА»

Кондиционеры на солнечных батареях

Солнечная система кондиционирования воздуха представляет собой систему, которая
использует солнце в качестве источника тепловой энергия, которая необходимая для
управления процессом охлаждения в кондиционере, и с помощью этой энергии солнца ,
снижается потребление электроэнергии, которое необходимое для запуска компрессора.
Солнечной системы кондиционирования воздуха похожа на кондиционер, в котором
происходит охлаждение путем испарения жидкости при очень низкой температуре
кипения.
В обоих случаях, когда жидкость испаряется или кипит, она убирает некоторую высокую
температуру и может продолжить делать так, пока жидкость не испарилась, или пока все не
стало столь холодным, что достигнута минусовая температуре кипения .
Различие между этими двумя системами — это то, как газ изменяется назад в жидкость так,
чтобы это могло использоваться снова.
В стандартных системах кондиционирования используют компрессор, чтобы увеличить
давление на газ, вынуждая его стать жидкостью снова с помощью змеевика конденсатора.
Изменение состояния хладагента, начинает меняться на пути к низу конденсатора.
Солнечная система кондиционирования воздуха использует другой метод. Такая система
использует солнечное тепло для передачи тепла хладагенту, что позволяет хладагенту
начинать изменение в верхней части змеевика конденсатора.
С помощью этого метода в солнечных системах , время нагрева хладагента при
охлаждение меньше ,чем у стандартных кондиционеров , а также в солнечных системах
используется большая площадь конденсатора для охлаждения.
Монтаж солнечных систем кондиционирования
Метод монтажа солнечных кондиционер, является похожими с монтажом
обычных кондиционеров. Стандартное расстояние между внешнем блоком и внутренним
блоков составляет 10-15 метров, максимум-до 30 метров. Стандартное расстояние между
наружным блоком и панелью солнечной батареи составляет 1,5-3 метра. Особого
обслуживание после установки не требуется.
Панель не нужно, чтобы она была непосредственно обращена к солнцу. Подробное
руководство по установке прилагается к кондиционеру :
Гарантия время и обслуживание после продажи?
Гарантия 3 года и срок службы солнечной системы кондиционирования-30 лет.
Мы поставляем 0,5% запасных частей, при оптовых закупках.
При выходе из строя компрессора и солнечных панели в гарантийный срок меняем
бесплатно. После гарантийного срока, мы предоставим запчасти низким ценам,
относительно действующих цен на рынке.
Что такое Коэффициент Энергоэффективности (EER) кондиционера и, как рассчитать
этот коэффициент EER?
EER является одним из самых важных показателей. Чем выше коэффициент EER, тем
эффективнее кондиционер.
В солнечных системах можно сэкономить около 30-45% электроэнергии при работе на
охлаждение и более 50% при работе кондиционера на обогрев. .
Возьмём 12000 BTU — гибридный солнечный кондиционер как, пример охлаждающая
способность которых составляет 3500 Вт, Входная мощность 920W. Мы получаем EER=
3,8, разделив мощность охлаждения 3500 / 920w. получаем EER= 3,8 для охлаждения .
По сравнению с со стандартными кондиционерами ,где EER= 2,5 это означает, что
гибридные кондиционеры экономят 34% электроэнергии .
Какова разница между вакуумными трубками и солнечными панелями?
Отличительной особенностью использования солнечных панелей это современная
технология, которая значительно лучше, чем обычные вакуумные трубки во многих
аспектах.
1. Нет жидкости , как в вакуумных трубках и поэтому не замерзает в низких
температурах, а также система с вакуумными трубками имеет более тяжёлый вес ,
2. систем с использованием солнечных панелей высокий уровень поглощения тепла и
более длительный срок службы (30 лет)
Мы можем обеспечить солнечную кондиционер по вашей заявке с любым
электропитанием и частотой , например: 110 вольт/60 Гц и 220/380 вольт /50 Гц.
Каковы различия между кондиционером изменяемой частотой ( инвертор) и солнечного
кондиционера?
Кондиционер с изменяемой частота может экономить электроэнергию, но эта экономия
начнется только после нескольких часов работы кондиционера и составит в среднем
около 15% . Энергосбережения солнечного кондиционера значительно выше и составляет около 35-45% при охлаждения и более 50% при обогреве

Солнце и кондиционер

Какие эмоции у вас вызывают понятия, солнце и кондиционер?

Какую вы видите взаимосвязь между солнцем и холодильной машиной?

Что вы слышали о работе кондиционера без электрической энергии?

Читайте также:  Электрические водонагреватели: установка своими руками

Задать вам эти вопросы подтолкнула информация, которую я нашел на моей страничке в facebook под названием: «Как солнце создает прохладу?». Просмотренные материалы мне очень понравились, потому что приведенная схема кондиционирования – это новый этап в использовании солнечной энергии. Чтобы разобраться и объяснить вам все на понятном простом языке, я обратился за консультацией к своим коллегам, в компанию «Планета климата».

Теперь обо всем по порядку.

Солнечные тепловые кондиционеры.

В этой новинке, приведенной функциональной схеме отражен гибридный солнечный воздушный кондиционер, где энергия солнца используется для работы системы кондиционирования. Солнечная тепловая энергия, объединенная с эффективным компрессором, позволяет значительно экономить энергию из электросети. Компрессор традиционно использует электроэнергию для создания необходимого давления и нагревания хладагента до температуры свыше 180 °C.

Не стану описывать известный цикл работы холодильной машины. Обращу лишь ваше внимание, что в качестве дополнительного нагрева хладагента, от компрессора к конденсатору, последовательно подключен солнечный коллектор. В вакуумных трубках коллектора солнечное тепло нагревает газ-хладагент до температуры, приблизительно 270 °C, и это способствует значительному снижению затрат энергии компрессором.

По данным производителя, такой тепловой воздушный кондиционер способен дать сезонный коэффициент эффективности (SEER), порядка 16. Но я пока воздержусь от признания этого показателя и более детально расскажу почему, немного ниже. Добавлю только, что эффект данного агрегата состоит в том, чем ярче светит солнце, чем выше становится температура, тем данная система работает более эффективно.

Это и удивительно. Ведь мы привыкли думать, и во всех инструкциях по эксплуатации кондиционеров написано, что с повышением температуры наружного воздуха, эффективность кондиционирования воздуха снижается.

Приведенная схема, действительно позволяет использовать тепло, чтобы вырабатывать холод. Вопрос в другом. Стоит ли городить такую схему охлаждения воздуха для дома или квартиры? По всей вероятности она предназначена для больших объемных помещений.

И еще один вопрос возник по ходу выяснения подробностей солнечного теплового кондиционера. Какие кондиционеры или холодильные машины (абсорбционные, компрессорные) могут работать в таких схемах? Более подробную информацию о современных компрессорных сплит- системах кондиционирования воздуха, читайте здесь.

Абсорбционные холодильные машины.

Если информацию о солнечном тепловом кондиционере можно считать новизной, то, об абсорбционных холодильных машинах известно давно, и специалисты считают, что именно они должны применяться при проектировании зданий общественного значения с кондиционированием воздуха. Они бесшумны в работе и не создают вибраций.

Главное, только они способны добывать холод из теплых солнечных лучей. Оказывается, что в таком агрегате объединены два антагонистических понятия – тепло и холод, солнце и кондиционер.

Чтобы удостовериться в том, что действительно можно холод получить из тепла, давайте, не вникая особо в физику процессов холодильной машины, попытаемся разобраться в сути вопроса. Вначале интересный факт. Почти в 70% японских зданий, кондиционеры работают, используя холод, полученный из тепла в абсорбционных бромисто-литиевых холодильных машинах (АБХМ).

Не в обиду читателю, но дальнейший свой рассказ я поведу от чайника. Да, да, чайник служит для кипячения воды, и об этом знает каждый. Температура кипения воды равна 100 °C , и если подвести к чайнику теплоноситель, превышающий температуру кипения, вода в чайнике будет кипеть, а теплоноситель охлаждаться. Температура кипения воды такова при нормальном атмосферном давлении в 1 бар (на поверхности земли).

Из физики мы знаем, что вода обладает определенными свойствами, когда она может кипеть при низкой температуре, при сниженном давлении в объеме, где она находится. Если давление понизить до 0,007 бар (почти вакуум), то вода начнет кипеть уже при температуре всего 4 °C.

При таких условиях, достаточно подвести к чайнику теплоноситель с температурой, например, 10 °C, и с помощью этого теплоносителя вода в чайнике закипела бы, как от пламени газовой горелки, а теплоноситель бы этот охладился, например, до температуры 7 °C, подобно тому, как охлаждаются под кипящим чайником продукты сгорания газа. Теплоноситель, охлажденный от 10 до 7 °C, называют хладоносителем, и его можно с успехом использовать, например, в системах кондиционирования.

В испарителе же АБХМ происходят именно такие процессы. В качестве холодильного агента в этой машине используются не фреоны, а как в чайнике — обыкновенная вода, которая кипит в испарителе, давление внутри которого близко к абсолютному вакууму.

Схема АБХМ (А — абсорбер, И — испаритель, Г — генератор, К — конденсатор (1 — вакуум-насос, 2 — водяной насос холодильного агента, 3 — насос абсорбента, 4 — теплообменник), Х — потребитель холода, Т — источник тепла, Гр — градирня.

Понятно, что холодильная машина сложнее чайника, но любое сложное состоит из простых элементов. Так и в нашем случае, из приведенной схемы видно, как в испарителе образовывается пар при кипении воды. Чем больше пара, тем меньше кипения (повышается давление), поэтому пар необходимо отводить. В обычных компрессорных холодильных машинах пары хладагента отводятся компрессором.

В АБХМ применяется раствор бромистого лития в воде. Особенностью этого раствора является его способность жадно поглощать (по-научному — «абсорбировать») водяной пар. Если в одном объеме с испарителем распылять концентрированный раствор бромистого лития, называемый абсорбентом, то вакуум в этом объеме сохранится, поскольку пар перейдет в раствор.

Чтобы абсорбент не потерял свою способность поглощать, тепло передается оборотной воде, циркулирующей через змеевик абсорбера, и отводится в атмосферу через градирню. Кроме того, чтобы поддержать абсорбционную способность раствора на постоянно высоком уровне, нужно из него выпарить лишний пар и это делается в генераторе при помощи тепловой энергии стороннего источника.

Вот здесь мы и подошли к ответу на вопрос, как в абсорбционной бромисто-литиевой холодильной машине при помощи тепла производится холод. В качестве стороннего источника тепловой энергии 83 – 88 °C может применяться любой источник энергии и как мы говорили в начале статьи – тепло солнечной энергии. То есть, холод мы можем производить без электрической энергии только в АБХМ.

Другой областью эффективного применения АБХМ являются здания с когенерационными установками, вырабатывающими электрическую и тепловую энергию. Если в таких зданиях применять для кондиционирования компрессорные холодильные машины, то в летнее время тепловую энергию придется сбрасывать в окружающую среду, и когенерация в этом случае не будет эффективной. В то же время, комплект оборудования «когенерационная установка + АБХМ», называемый тригенерацией, обеспечит высокий уровень использования энергии топлива.

Следует заметить, что, несмотря на ряд положительных свойств, необходимо иметь в виду, что холодильный коэффициент АБХМ в обычном исполнении равен 0,7, это значит, что с 1 кВт потребляемой тепловой энергии можно получить только 0,7 кВт холода, и при этом, 1,7 кВт будет передано в окружающую среду.

Холодильный коэффициент компрессорных холодильных машин в пять раз выше. Правда, компрессорные машины потребляют не тепловую, а электрическую энергию.

Итак, ответим еще раз на вопросы, поставленные в начале статьи.

1. Несмотря на то, что мы привыкли думать, что тепло и холод не могут работать в одной упряжке, прочитав вышеприведенную информацию, способны изменить свою точку зрения в пользу использования солнечной радиации, как альтернативного источника энергии для создания холода. Солнце и кондиционер, могут взаимодействовать.
2. Ярким примером использования солнечной энергии для получения холода являются бромисто-литиевые холодильные машины. Только они способны добывать холод из жарких солнечных лучей.
3. Абсорбционные холодильные машины заслуживают того, чтобы более широко применять их при проектировании зданий общественного назначения с кондиционированием воздуха. Кроме того, что они практически не потребляют электрическую энергию. Они безопасны, потому что работают при давлении ниже атмосферного, они не создают угроз для озонового слоя атмосферы, потому что вместо фреона у них обыкновенная вода.

Надеюсь, информация понятна и полезна. Понравилась, поделитесь с друзьями. Возможно, у вас возникли вопросы или вы хотите поделиться впечатлениями, буду рад вашим комментариям.

Сплит-системы LG: десятка лучших моделей + советы по выбору климатического оборудования

Прогрессивные сплит-системы LG пользуются популярностью благодаря отличному качеству сборки, высокой эффективности охлаждения/обогрева, пониженному шумовому фону и хорошему функционалу. Климатические модули концерна долго и надежно служат, легко переносят интенсивный эксплуатационный режим и обеспечивают комфортную атмосферу в жилых и рабочих помещениях.

Если вы подыскиваете надежный, технически оснащенный кондиционер, то советуем присмотреться к лидерам продаж климатической техники LG. В этой статье мы как раз и будем говорить о лучших предложениях бренда, наиболее популярных среди покупателей, их особенностях и технических характеристиках.

ТОП-10 лучших климатических систем

В рейтинговый список включены модели, завоевавшие самую большую популярность у покупателей интернет-магазинов и супермаркетов бытовой техники. Именно эти приборы стали наиболее продаваемыми на территории России и получили много положительных отзывов.

Место #1 — LG P07EP

Система почти не шумит, экономно потребляет электрическую энергию и легко монтируется на стену. Корпус имеет простую, элегантную форму и не портит интерьерное решение.

Технология APV защищает внутренние элементы от скачков напряжения. После отключения агрегат стартует с сохранением прежних настроек.

  • возможности – холод/тепло/общая вентиляция/осушение;
  • площадь обслуживания – 20 кв. м;
  • компрессор – инверторного типа;
  • шумовой фон – 19/33 дБ;
  • способ управления – через пультовый модуль;
  • специфические особенности – 4 скорости работы, система “антилед” для внешнего блока, сохранение текущих настроек, возможность менять направление подаваемого воздуха.

Как достоинства пользователи выделяют аккуратный внешний вид модуля, хорошую мощность во всех режимах и дружественный интерфейс управления на пульте. Нравится возможность контролировать параметры работы и получать оповещения об ошибках на смартфон посредством специального приложения.

Недостатком называют наличие неактивных кнопок на пульте. Компания объясняет это тем, что все пульты универсальны и снабжены одинаковым набором клавишей, независимо от конфигурации и возможностей определенной системы. Если какая-то функция не предусмотрена в модели, ее кнопка не отзовется на команду.

Место #2 — LG G09HHT

Простой, практичный и удобный в управлении модуль имеет современный прочный корпус и продается по демократичной цене. В приборе есть тихий режим работы для использования в вечернее/ночное время и опция ускоренного охлаждения помещений.

  • возможности – интенсивное охлаждение/обогрев/сушка воздуха/автоматическая вентиляция;
  • площадь обслуживания – до 26 кв. м;
  • двигатель – обычного типа;
  • шумовой фон – 36/46 дБ;
  • способ управления – дистанционный пульт (оснащен крепежным элементом для размещения на стене);
  • специфические особенности – теплый запуск, регулировка направления подачи воздуха, авторестарт – сохранение выбранных настроек, цифровой дисплей, запатентованное покрытие GoldFin для предохранения металла от коррозии.
Читайте также:  Характеристики гипсокартона: применение и использование

В целом покупатели довольны качеством работы сплит-системы как в режиме холода, так и при обогреве. Прибор называют качественным, надежным и лояльным по стоимости.

Как недостаток владельцы выделяют только шумность внутреннего блока. Звуковой эффект в процессе функционирования довольно сильно заметен, хотя, со временем к этому можно привыкнуть.

Место #3 — LG P07SP

Внешне простой и лаконичный по дизайну агрегат работает как на обогрев, так и на охлаждение. Технология Gold Fin™ надежно предохраняет поверхность от проржавения и обеспечивает пролонгированный срок службы теплообменника.

Низкий шумовой фон позволяет эксплуатировать прибор в спальнях и детских комнатах без ущерба для полноценного отдыха и сна.

  • возможности – охлаждение/обогрев/осушение/нейтральная вентиляция;
  • площадь обслуживания – до 20 кв. м;
  • компрессор – двухроторный инвертор;
  • шумовой фон – 19/33 дБ;
  • способ управления – ПДУ;
  • специфические особенности – оперативное охлаждение Jet Cool, регулировка направления воздухопотока, автоматическая поддержка заданной температуры в течение указанного времени, самодиагностика неисправностей, функция контроля за электропотреблением.

Владельцы отмечают, что модуль аккуратно выглядит и привлекательно смотрится в помещениях. Стоимость изделия соответствует возможностям и функционалу. Хорошая выносливость и качественная сборка позволяют эксплуатировать систему в полном объеме.

Ярко выраженных минусов у агрегата нет. Отдельные пользователи говорят, что после длительного простоя прибор долго «разгоняется» и требует времени, чтобы войти в стабильный режим работы. Однако, массово этот момент не выявлен.

Место #4 — LG S24SWC

Прогрессивная сплит-система с минимальным шумовым уровнем эффективно работает на 4-х скоростях. Расходует оптимальное количество энергоресурсов и просто монтируется на стену. На протяжении всего срока службы инверторный кондиционер сохраняет привлекательный и элегантный внешний вид.

  • возможности – охлаждение/обогрев/вентиляция(без притока св.воздуха)/осушение;
  • площадь обслуживания – до 65 кв. м;
  • двигатель – инверторный с пониженным уровнем шума;
  • шумовой фон – 29/45 дБ;
  • способ управления – пульт с удобными кнопками;
  • специфические особенности – технология Smart Inverter, ионизатор Ionizer Plus, антибактериальный фильтр очистки воздуха, система автоматического очищения, таймер, трехлетняя заводская гарантия на весь комплекс и десятилетняя на инверторный мотор.

Пользователи хорошо оценивают охлаждающие/греющие способности агрегата, простоту управления и, действительно, тихую работу.

Из минусов выделяют отсутствие подсветки на пультовом блоке и ограниченность диапазонов регулировки воздухопотока.

Место #5 — LG P09SP

Универсальная модель климатического оборудования с хорошими параметрами и оптимальной стоимостью имеет развернутый функционал и возможность управления по смартфону через Wi-Fi приложение. В процессе работы вибрирует на 40% меньше аналогичных систем.

  • возможности – холод/тепло/сушка воздуха/очистка/нейтральная вентиляция;
  • площадь обслуживания – до 25 кв. м;
  • компрессор – двухроторный DUAL Inverter;
  • шумовой фон – 19/41 дБ;
  • способ управления – ПДУ, смартфон;
  • специфические особенности – встроенная система автодиагностики, возможность мониторить энергопотребление и настраивать прибор на экономичный расход ресурса, вентиляционный модуль Skew Fun с лопатками, наклоненными на 15°С, двухступенчатый фильтрационный блок, прогрессивная защита от коррозийных проявлений.

Достоинствами модели покупатели называют высокий уровень КПД системы во всех режимах, функцию ускоренного охлаждения и минимальный шум, издаваемый в процессе работы.

К недостаткам относят слабую восприимчивость изделия к пультовому управлению и выраженное гудение внешнего блока при работе в рамках программы интенсивного обогрева.

Место #6 — LG G07HHT

Простой агрегат с набором необходимых функций, нормальным потреблением электроэнергии и высоким уровнем эффективности работы. Надежен, долговечен и устойчив к рабочим нагрузкам.

  • возможности – обогрев/вентиляция/ осушение/охлаждение;
  • площадь обслуживания – 20 кв. м;
  • двигатель – типовой;
  • шумовой фон – 27/39 дБ;
  • способ управления – ПДУ;
  • специфические особенности – суточный таймер, теплый старт по технологии Hot Start, опция мгновенного охлаждения помещения Jet Cool, автоматический режим Micom Control, глубокая самодиагностика.

В модели клиентам нравится качество сборки, высокая работоспособность, износостойкость и относительно тихое функционирование внутреннего блока. Минусы за время использования не были обнаружены.

Место #7 — LG B12TS

Мощный агрегат потребляет оптимальное количество электроэнергии и создает комфортную климатическую атмосферу в просторном помещении. Работает по технологии Smart Inverter и создает минимальный звуковой фон в процессе функционирования.

  • возможности – охлаждение/вентиляция/нагрев/осушение воздуха;
  • площадь обслуживания – до 35 кв. м;
  • компрессор – инверторный;
  • шумовой фон – 19/42 дБ;
  • способ управления – пульт;
  • специфические особенности – анионовый генератор, таймер, система защиты внешнего блока “антилед”, сохранение в памяти текущих настроек, умная диагностика неисправностей через смартфон, EZ-фильтр.

Клиенты отмечают, что сплит-система быстро охлаждает/нагревает помещение и качественно очищает воздух от неприятных запахов.

Как недостаток пользователи упоминают несколько завышенную цену. Критичных минусов у техники не обнаружено.

Место #8 — LG P12SP

Прогрессивная модель с продвинутым компрессором и высокой мощностью работы во всех предусмотренных режимах имеет прочный корпус с покрытием Gold Fin, предохраняющим технику от коррозии.

Функция автоматической очистки не дает бактериям скапливаться на теплообменнике. Воздухопоток равномерно распространяется по помещению и создает комфортную климатическую обстановку.

  • возможности – холод/тепло/вентилирование/осушение;
  • площадь обслуживания – до 35 кв. м;
  • двигатель – двухроторный компрессор Dual Inverter с пониженным уровнем вибрации;
  • шумовой фон – 19/41 дБ;
  • способ управления – ПДУ
  • специфические особенности – 4 скоростных режима работы, фильтровый комплекс с эффектом двойной очистки, продвинутая система самодиагностики, мониторинг текущего энергопотребления, технология Jet Cool для оперативного охлаждения.

Владельцы говорят, что прибор, действительно, работает тихо даже при активации интенсивных режимов. Хорошая длина коммуникаций позволяет размещать его в максимально удобном месте.

Широкий функционал дает возможность создавать в помещении атмосферу, четко соответствующую личным представлениям о комфорте.

Не слишком нравится покупателям размер пульта. Некоторые считают, что он маловат и не слишком удобен в использовании, так как имеет свойство теряться.

Место #9 — LG AM09BP

Стильный и броский прибор не только выполняет основные функции, но и придает интерьеру помещения оригинальность и современный вид. Мощный компрессор создает в комнате комфортную климатическую обстановку, не затрачивая на процесс ни одного лишнего киловатта.

  • возможности – охлаждение/тепло/нейтральное вентилирование/осушение;
  • площадь обслуживания – до 25 кв. м;
  • компрессор – экономичный инвертор с фирменной гарантией сертификата TUV Rheinland на 10 лет работы;
  • шумовой фон – 19/41 дБ;
  • способ управления – пульт/смартфон через Wi-Fi;
  • специфические особенности – ионизатор, удаляющий из воздухопотока распространенные бактерии и раздражители, включая кишечную палочку и золотистый стафилококк, встроенный Wi-Fi блок, позволяющий управлять техникой через эксклюзивное приложение SmartThinQ от LG, равномерное распределение воздуха по четырем сторонам, 6 позиций поворота жалюзи, двойная фильтрационная защита.

Сплит-система этой модели пользуется большим спросом. Клиенты отмечают ее высокую работоспособность, лояльное потребление энергоресурса, хорошую воздухоочистительную способность и большое количество полезных опций.

Из проблем выделяют отсутствие индикации на внутреннем блоке и не всегда корректное функционирование программного обеспечения, позволяющего контролировать поведение техники через смартфон.

Место #10 — LG P18SP

Высокомощный прибор предназначается для обслуживания крупногабаритных помещений. Имеет функцию быстрого охлаждения и ночной режим работы с минимальным шумовым эффектом. Для очистки воздуха использует плазменный и антибактериальный фильтры.

  • возможности – холод/тепло/осушение/автоматическая вентиляция;
  • площадь обслуживания – до 50 кв. м;
  • двигатель – двухроторный инверторный блок с десятилетней гарантией от производителя;
  • шумовой фон – 31/44 дБ;
  • способ управления – пульт;
  • специфические особенности – четыре скоростных режима, чувствительный датчик движения, авторестарт – сохранение запрограммированных настроек при экстренном или внеплановом отключении, отслеживание потребляемой электроэнергии и возможность сокращать этот показатель через гибкие настройки, антикоррозийное покрытие на металлических фрагментах теплообменника.

По мнению пользователей, система справляется с обязанностями и четко выполняет заявленные действия. Пластик внутреннего корпуса не тускнеет и не затирается со временем. Все программы и режимы работают стабильно и не мешают друг другу. Интерфейс пульта управления легко осваивают даже тем, кто «не дружит» с бытовой техникой.

Чаще всего модель ругают за изначальную высокую стоимость и солидный вес внешнего блока. Для надежности расположения он нуждается в прочном и надежном металлическом креплении.

Советы и рекомендации по выбору

Перед покупкой климатического оборудования важно определить, какую площадь будет обслуживать прибор. Если взять технику, рассчитанную на метраж, меньший чем комната, комфортных условий добиться не удастся. Слабый агрегат физически не сможет создавать и поддерживать требуемый температурный уровень.

Лучше приобрести модуль с некоторым запасом. Тогда все имеющиеся режимы будут работать без лишних нагрузок и обеспечат в жилых и рабочих помещениях приятную атмосферу.

Подробный алгоритм расчета необходимой мощности сплит-системы представлен в этой статье.

Опции нужно выбирать четко под себя, потому что каждая дополнительная функция всегда увеличивает стоимость сплит-системы. Платить стоит только за те возможности, которые реально нужны и будут постоянно использоваться.

Среди самых полезных:

  • возможность переключения из интенсивного режима в ночной – более тихий и экономичный;
  • самодиагностика, распознающая внутренние неисправности и оповещающая о них владельца;
  • ионизация, делающая воздух более чистым и свежим – опция особенно востребована если в доме есть дети, аллергики или астматики.

Все остальные расширения не так значимы и не всегда стоят того, чтобы отдавать за них солидные суммы денег.

Протяженность коммуникационной магистрали – не самый важный параметр, но обратить на него внимание все же стоит. Чем этот показатель больше, тем шире возможности по размещению сплит-системы в помещении.

Выводы и полезное видео по теме

Гид для покупателя – на что смотреть, приобретая сплит-систему в дом или офис:

5 простых правил выбора бытового кондиционера:

Как своими руками почистить сплит-систему от накопившихся загрязнений:

Климатическое оборудование от концерна LG отличается надежностью, технической “начинкой” и долговечностью. Правильная конструкция корпусов внешнего и внутреннего блоков облегчает процесс монтажа.

Оптимальный рабочий шумовой фон не мешает окружающим заниматься своими делами, отдыхать или спать, а многоуровневая фильтрационная система очищает воздухопоток. Сплит-системы LG оправдывают свою стоимость длительной и бесперебойной эксплуатацией.

Есть опыт использования кондиционера от LG? Пожалуйста, поделитесь с читателями вашими впечатлениями от работы климатической техники популярного бренда. Оставляйте отзывы, комментарии и задавайте вопросы – форма для связи находится ниже.

Ссылка на основную публикацию
